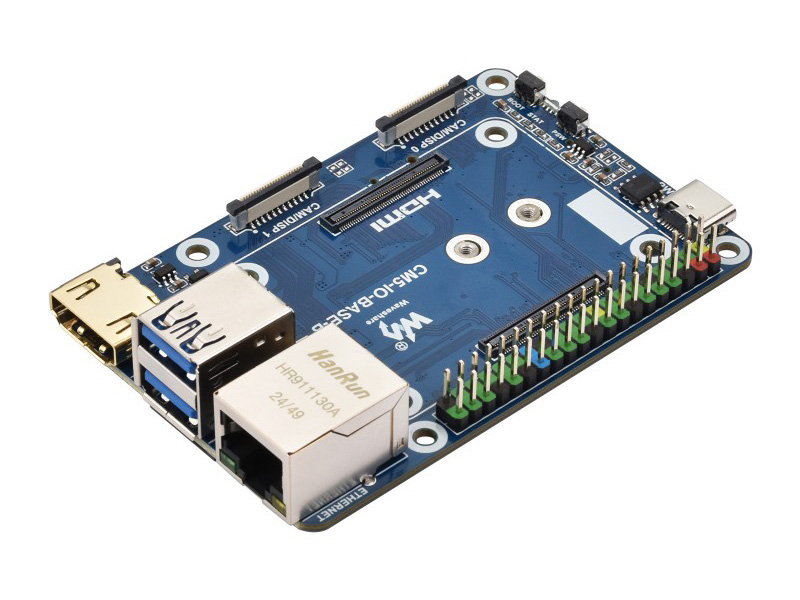

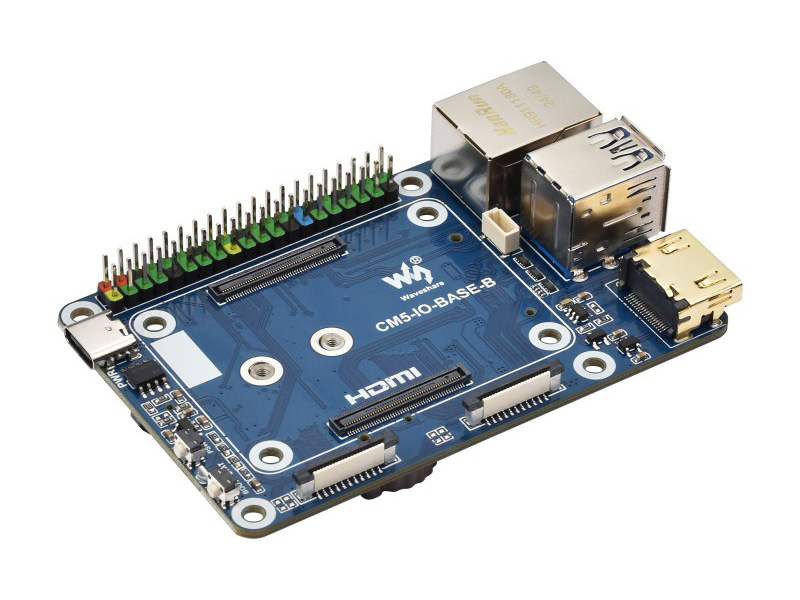

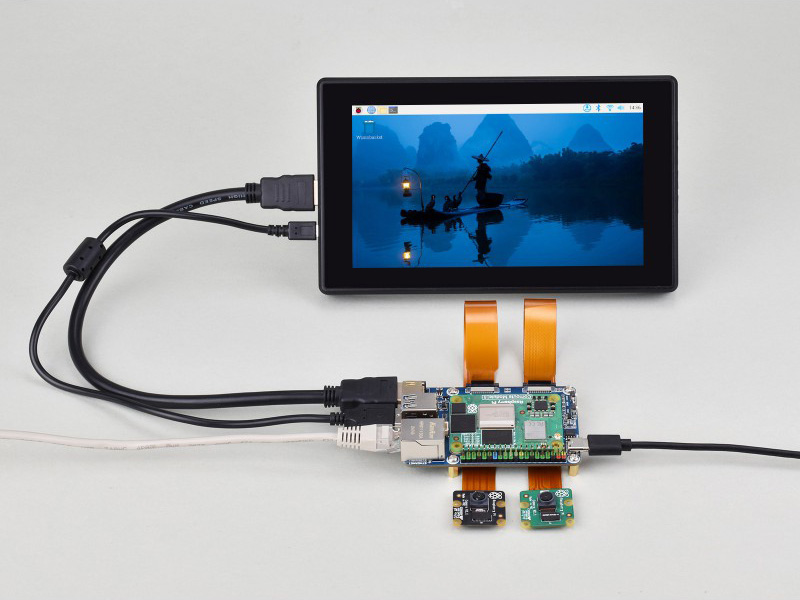

Мини-базовая плата для Raspberry Pi Compute Module 5 с EEPROM и микросхемой шифрования

Мини-базовая плата (B) / мини-компьютер, разработанный для вычислительного модуля Raspberry Pi 5 (не входит в комплект), со встроенной памятью EEPROM и чипом шифрования. Отличное решение для старта использования модулей CM5.

Код производителя: 30703, CM5-IO-BASE-B

Встроенная EEPROM и чип шифрования обеспечивает быструю и безопасную симметричную аутентификацию:

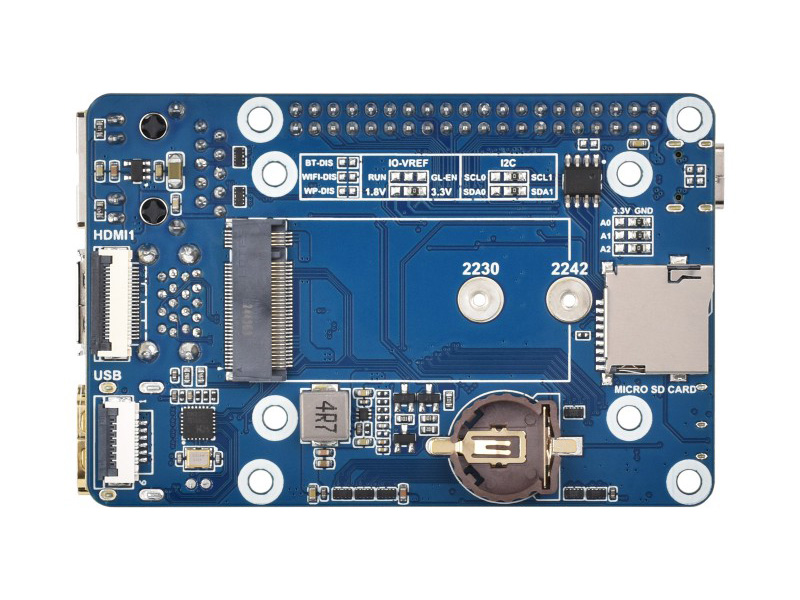

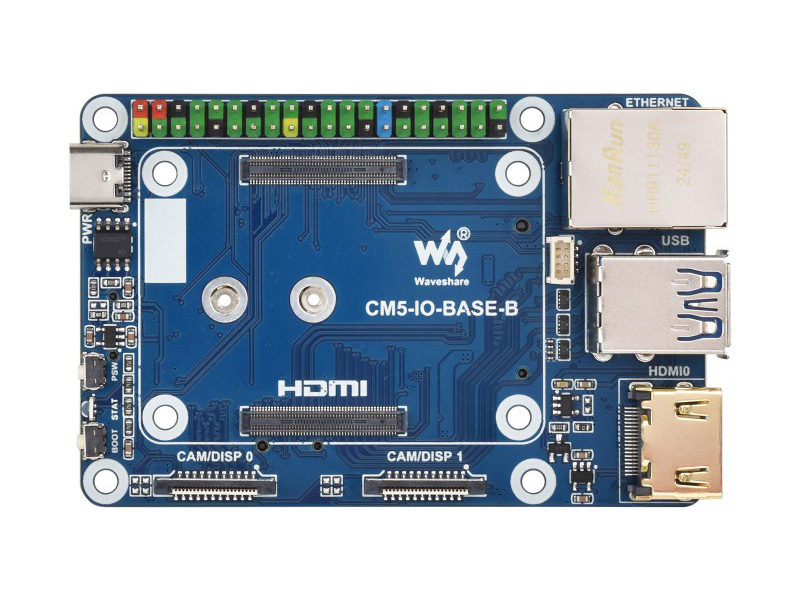

Расположение и назначение компонентов платы:

1. Разъем CM5 - подходит для всех вариантов вычислительного модуля 5
2. Разъем GPIO 40PIN - для подключения различных модулей HAT/HAT+
3. Входное напряжение питания/Программирование - 5 В / 5 А или используется для записи eMMC
4. Чип шифрования (ATSHA204) - поддерживает быструю и безопасную симметричную аутентификацию
5. Кнопка питания PSW - Длительное нажатие для принудительного выключения питания, короткое нажатие для мягкого выключения или включения питания.
6. Светодиод STAT - Двухцветный светодиод состояния
7. Кнопка BOOT - Нажмите перед включением питания и отпустите после включения, чтобы войти в режим записи.
8. Два интерфейса MIPI - для подключения дисплеев DSI и камер CSI
9. Разъем HDMI0 - Порт HDMI0, поддерживает вывод 4K
10. Порты USB 3.2 Gen1 - 2 высокоскоростных порта USB 3.2 Gen1, поддерживают синхронную работу со скоростью 5 Гбит/с
11. Порт RJ45 Gigabit Ethernet - поддерживает сетевой доступ со скоростью 10M / 100M / 1000M
12. Разъем 4PIN JST-SH PWM - для подключения вентилятора охлаждения, питание 5 В
13. Слот для карты TF - для подключения карты TF с предварительно записанным изображением (ТОЛЬКО для версии Lite)
14. Выбор IO-VREF - Уровень логики CM5 IO: 3.3 В (по умолчанию) или 1.8 В
15. Другие функциональные контакты - WIFI/BT для аппаратного отключения или защиты от записи
16. Разъем HDMI1 FFC - Порт HDMI1, поддерживает вывод 4K, может быть подключен через адаптер
17. Разъем USB 2.0 FFC - можно подключить через адаптер
18. Держатель батареи RTC - поддерживает батарейки CR/ML1220
19. M.2 M KEY - поддерживает твердотельные накопители NVMe 2230/2242 и загрузку Pi5 с твердотельного накопителя
20. Выбор I2C - переключение I2C0 и I2C1 (по умолчанию) для микросхемы шифрования и EEPROM
21. Микросхема EEPROM CAT24C32

Характеристики:

• Разъем: CM5, подходит для всех вариантов вычислительного модуля CM5
• Сетевое подключение: Разъем RJ45 гигабитного Ethernet
• Разъем M.2 M KEY (2230 / 2242)
• Разъем GPIO: 40PIN для Raspberry Pi
• USB разъёмы: USB 3.2 Gen1 Type-A × 2, USB 2.0 × 2 (6-контактный 1-мм FFC-разъем)
• MIPI: 4-канальный интерфейс MIPI × 2 (22-контактный 0.5-мм FFC-разъем)
• Видео выходы: 2 порта HDMI (включая один порт через разъем FFC), поддерживает два выхода 4K
• Хранилище: Слот для карты TF для вариантов Compute Module 5 Lite (без eMMC)
• Разъём вентилятора: Разъем ШИМ JST-SH 5 В, 4 контакта
• Другие компоненты: Встроенная память EEPROM и чип шифрования
• Питание: 5 В постоянного тока с максимальным током 5 А
• Размеры базовая плата: 85 × 56 мм

Габаритные размеры:

Комплектация:

1. CM5-IO-BASE-B x1
2. Комплект винтов x1
3. Винт для крепления SSD x1

Ссылки:

• Wiki
