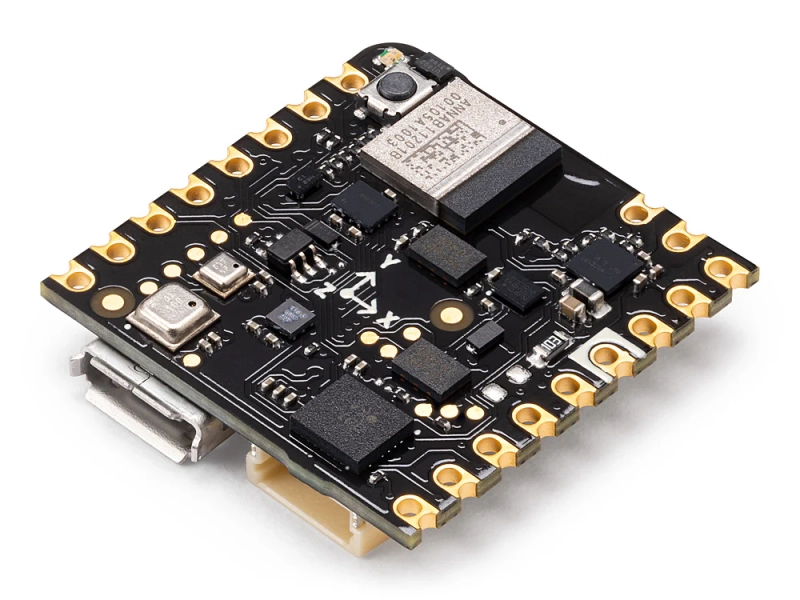

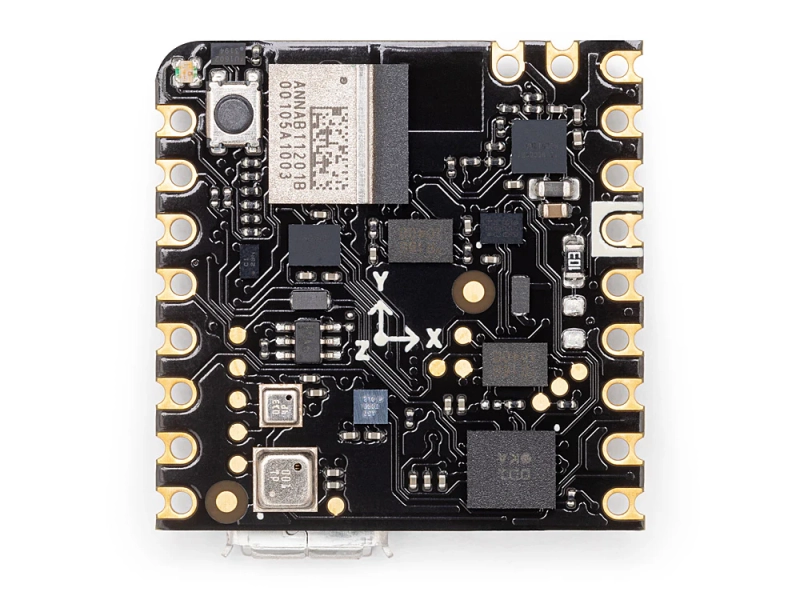

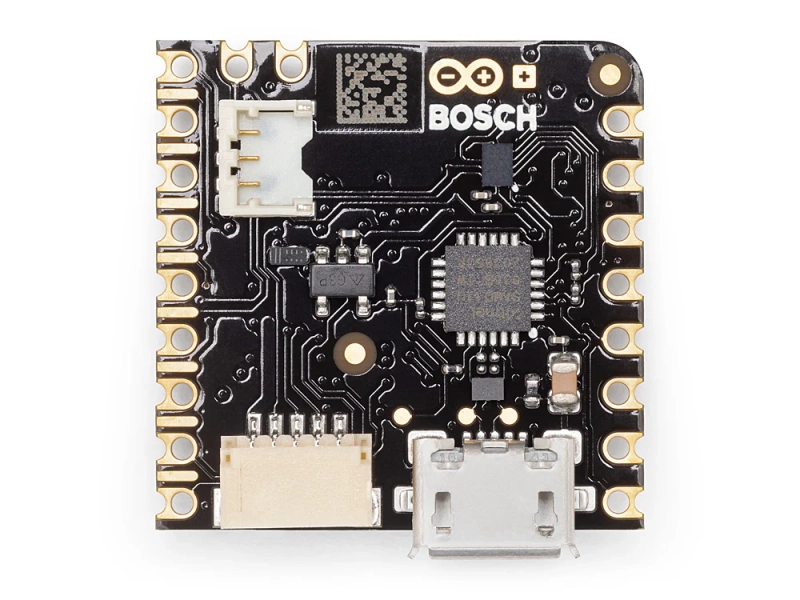

Модуль датчиків Nicla Sense ME ABX00050

Nicla Sense ME – це мініатюрний, малопотужний інструмент, який задає новий стандарт інтелектуальних сенсорних рішень. Завдяки простоті інтеграції та масштабованості екосистеми Arduino, плата поєднує чотири сучасні датчики від Bosch Sensortec. Система датчиків руху BHI260AP із вбудованим ШІ, магнітометр BMM150, датчик тиску BMP390 та газовий датчик BME688 «4 в 1» зі штучним інтелектом та вбудованою високою лінійністю, а також високоточні датчики тиску, вологості та температури.

Код виробника: ABX00050

Розроблений для простого аналізу руху та навколишнього середовища (звідси літери «M» та «E» у назві), він вимірює обертання, прискорення, тиск, вологість, температуру, якість повітря та рівень CO2, представляючи на ринку абсолютно нові датчики Bosch Sensortec. Його мініатюрний розмір і міцна конструкція роблять його придатним для проектів, в яких необхідно об'єднати можливості датчиків та штучного інтелекту на периферії завдяки високій обчислювальній потужності та поєднанню низького енергоспоживання, що дозволяє використовувати його навіть як автономне застосування при роботі від батареї. Як частина нового сімейства модульних інтелектуальних продуктів Nicla від Arduino Pro, які прості у використанні, економічні, універсальні і доступні, Sense ME має новий мініатюрний форм-фактор, який також сумісний з лінійками Arduino MKR і Portenta.

Основні переваги

• Мініатюрний розмір, безліч функцій
• Низьке енергоспоживання
• Додати можливості датчиків у існуючі проекти
• При живленні від батареї перетворюється на повністю автономну плату.
• Потужний процесор, здатний розміщувати інтелектуальні дані на Edge
• Вимірює рух та параметри навколишнього середовища
• Надійне обладнання, включаючи датчики промислового класу з вбудованим ІІ
• Підключення BLE забезпечує максимальну сумісність з професійним та споживчим обладнанням
• Цілодобова та постійна обробка даних датчиків при наднизькому енергоспоживання

Розташування та призначення виводів:

Характеристики:

• Мікроконтролер: 64 МГц Arm® Cortex M4 (nRF52832)
• Датчики:
  • BHI260AP - інтелектуальний датчик, що самонавчається, зі штучним інтелектом, вбудованим акселерометром і гіроскопом
  • BMP390 - цифровий датчик тиску
  • BMM150 – геомагнітний датчик
  • BME688 - цифровий малопотужний датчик газу, тиску, температури та вологості зі штучним інтелектом
• Введення/виведення: Зубчасті контакти з наступними характеристиками: 1x шина I2C (із зовнішнім роз'ємом ESLOV), 1x послідовний порт, 1x SPI, 2x АЦП, програмована напруга введення-виводу від 1.8 до 3.3 В
• Зв'язок: Bluetooth® 4.2
• Живлення: Micro USB (USB-B), штирьовий роз'єм, літій-полімерний акумулятор 3.7 В з вбудованим зарядним пристроєм
• Пам'ять: 512 КБ флеш-пам'яті / 64 КБ ОЗП, 2 МБ SPI флеш-пам'яті для зберігання даних, 2 МБ QSPI, виділені для BHI260AP
• Інтерфейс: USB-інтерфейс з функцією налагодження
• Розміри: 22.86 x 22.86 мм
• Маса: 2 г
