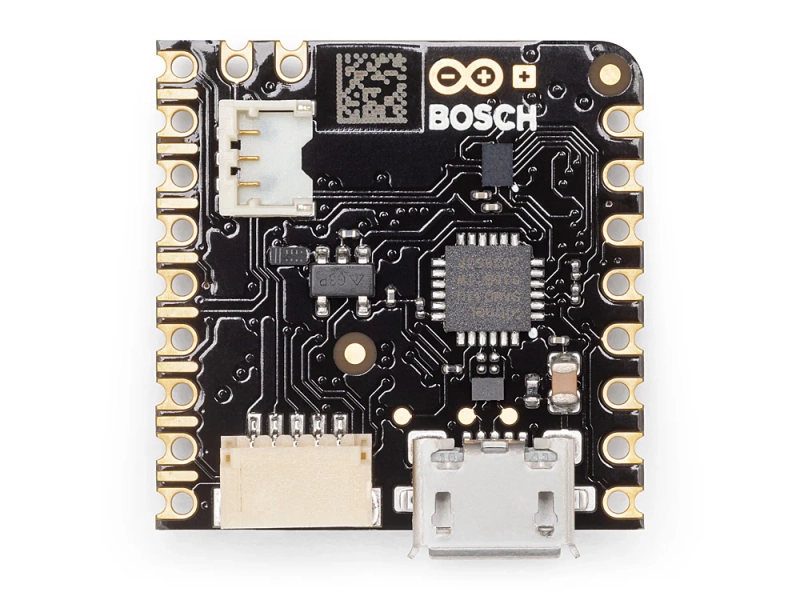

Модуль датчиков Nicla Sense ME ABX00050

Nicla Sense ME - это миниатюрный, маломощный инструмент, который задаёт новый стандарт интеллектуальных сенсорных решений. Благодаря простоте интеграции и масштабируемости экосистемы Arduino, плата объединяет четыре современных датчика от Bosch Sensortec. Система датчиков движения BHI260AP со встроенным ИИ, магнитометр BMM150, датчик давления BMP390 и газовый датчик BME688 «4 в 1» с искусственным интеллектом и встроенной высокой линейностью, а также высокоточные датчики давления, влажности и температуры.

Код производителя: ABX00050

Разработанный для простого анализа движения и окружающей среды (отсюда буквы «M» и «E» в названии), он измеряет вращение, ускорение, давление, влажность, температуру, качество воздуха и уровень CO2, представляя на рынке совершенно новые датчики Bosch Sensortec. Его миниатюрный размер и прочная конструкция делают его подходящим для проектов, в которых необходимо объединить возможности датчиков и искусственного интеллекта на периферии благодаря высокой вычислительной мощности и сочетанию низкого энергопотребления, что позволяет использовать его даже в качестве автономного приложения при работе от батареи. Являясь частью нового семейства модульных интеллектуальных продуктов Nicla от Arduino Pro, которые просты в использовании, экономичны, универсальны и доступны, Sense ME имеет новый миниатюрный форм-фактор, который также совместим с линейками Arduino MKR и Portenta.

Основные преимущества

• Миниатюрный размер, множество функций
• Низкое энергопотребление
• Добавить возможности датчиков в существующие проекты
• При питании от батареи превращается в полностью автономную плату.
• Мощный процессор, способный размещать интеллектуальные данные на Edge
• Измеряет движение и параметры окружающей среды
• Надежное оборудование, включая датчики промышленного класса со встроенным ИИ
• Подключение BLE обеспечивает максимальную совместимость с профессиональным и потребительским оборудованием
• Круглосуточная и постоянная обработка данных датчиков при сверхнизком энергопотреблении

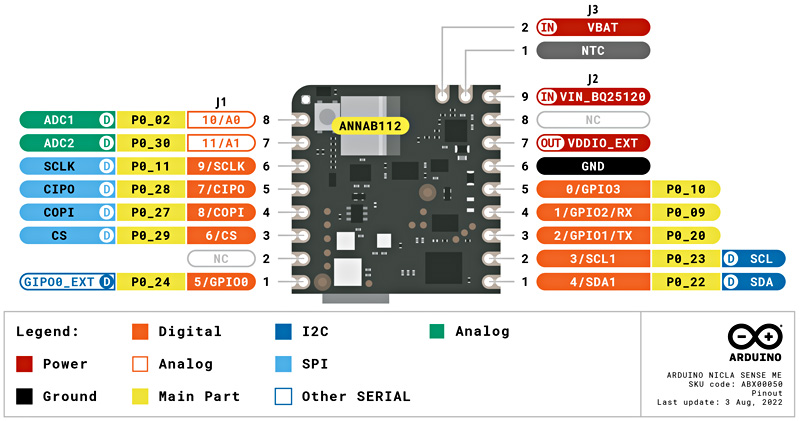

Расположение и назначение выводов:

Характеристики:

• Микроконтроллер: 64 МГц Arm® Cortex M4 (nRF52832)
• Датчики:
  • BHI260AP - самообучающийся интеллектуальный датчик с искусственным интеллектом, встроенным акселерометром и гироскопом
  • BMP390 - цифровой датчик давления
  • BMM150 - геомагнитный датчик
  • BME688 - цифровой маломощный датчик газа, давления, температуры и влажности с искусственным интеллектом
• Ввод/вывод: Зубчатые контакты со следующими характеристиками: 1x шина I2C (с внешним разъемом ESLOV), 1x последовательный порт, 1x SPI, 2x АЦП, программируемое напряжение ввода-вывода от 1.8 до 3.3 В
• Связь: Bluetooth® 4.2
• Питание: Micro USB (USB-B), штыревой разъем, литий-полимерный аккумулятор 3.7 В со встроенным зарядным устройством
• Память: 512 КБ флэш-памяти / 64 КБ ОЗУ, 2 МБ SPI флэш-памяти для хранения данных, 2 МБ QSPI, выделенные для BHI260AP
• Интерфейс: USB-интерфейс с функцией отладки
• Размеры: 22.86 x 22.86 мм
• Масса: 2 г
