Цифровий осцилограф HANTEK DSO5202P 2х200 МГц

код: WTU431

Цифровий осцилограф HANTEK DSO5202P 2х200 МГц

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

19985 грн

в наявності

Купити в один клік

	7
	голосувати

Знайшли дешевше?

Опис
Відгуки
Задати питання

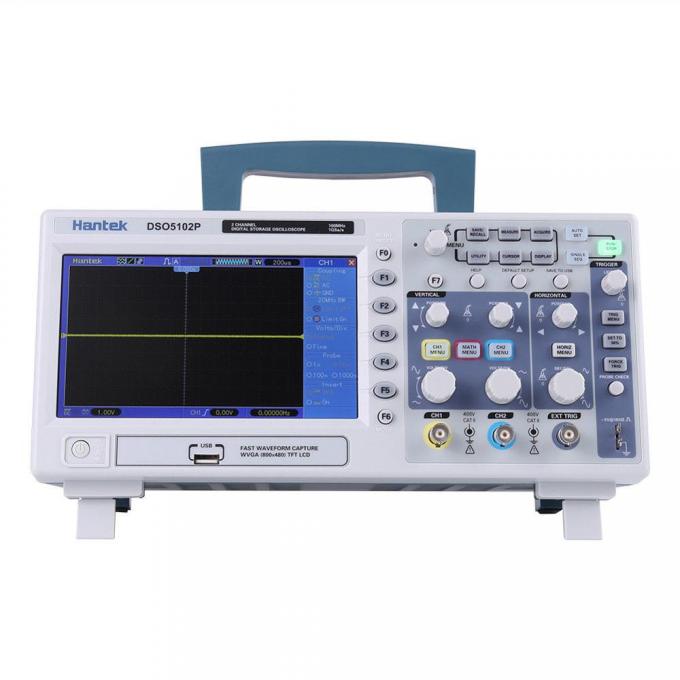

Двухканальный профессиональный цифровой осциллограф Hantek DSO5202P - двухканальный цифровой осциллограф с полосой 200 МГц, скоростью выборки 1 ГВс, и памятью 40к точек, производства компании HANTEK. Интерфейс управления и пользовательское меню осциллографа Hantek DSO5102P детально проработаны, интуитивно понятны и удобно расположены.

Особенности:

Полоса пропускания количество каналов: 100 МГц, 2 канала + внешний вход синхронизации
Скорость выборки: 1 ГВ/с (в реальном масштабе времени), эквивалентная выборка: 25 ГВ/с
Быстрое преобразование Фурье для анализа в частотной области (БПФ): 1024 точек
Объем памяти: 40 тыс. точек / для одного канала, 20 тыс. точек / для двух каналов
Яркий цветной дисплей 7" TFT WVGA разрешение: 800 х 480 точек.

Характеристики:

Каналов	2
Аналоговая полоса пропускания	200 МГц
Время нарастания (Rise Time)	1.7 нс
Входной импеданс	1M
Входная чувствительность	2мВ/деление до 5В/деление
Связь на входе	AC, DC and GND
Вертикальное разрешение	8 бит
Максимальное входное напряжение (1:1)	КАТ I и КАТ II: 30В rms КАТ III: 15В Rms КАТ II: уменьшается на 20дб/декаду свыше 100кГц до 1.3Впик AC на 3МГц и выше. Для несинусоидального сигнала пик должен быть менее 45В. Превышение 30В болжно быть менее 100мс. Среднеквадратичный уровень сигнала включая постоянную составляющую не должен превышать 30В. При использовании щупа 1:10 (в комплекте) напряжение может быть в 10 раз больше.
Дискретизация реального времени	1 ГГц при 1 канале, 0.5ГГц в 2-х канальном режиме.
Эквивалентная дискретизация	25 ГГц
Диапазоны времени	4 нс/деление до 40 с/деление
Память	40К
Точность временной задерджкм	50ppm
Точность усиления по DC	+/- 4% для диапазона 5mV/p to 2mV/p +/- 3% для диапазона 5V/p to 10mV/p
Режимы триггера	Фронт, Пульс, Альтернативный, Видео (NTSC,PAL,SECAM)
Параметры	Время задержки: 100нс-10с Чувствительность триггера (по фронту): DC: CH1/CH2 (типично) 1p от DC дло 10MHz; 1.5p от 10MHz EXT(типично) 200мВ от DC до 40MHz EXT/5(типично) 1В от DC до 40MHz AC: Ослабляет сигналы ниже 10Hz HF Reject: ослабляет сигнал выше 80kHz LF Reject: ослабляет сигнал ниже 150kHz Noise Reject: уменьшает чувствительность триггера Дапазон уровня триггера CH1,CH2: +-8 делений от центра экрана EXT: ±-1.2В EXT/5: ±-6В Точность уровня триггера типично (для сигнала в фронтом около 20нс) CH1,CH2: +-(0.3p * V/p) (в пределах 4 делений от центра) EXT: ±-(6% установленного значения + 40mV) EXT/5: ±-(6% установленного значения + 200mV) Условия по наклону: тогда >,<,=, не = по позитивному и негативному наклону Время установки: 20нс–10с Условия по импульсу: >,<,=,не =, позитивный или негативный Ширина импульса: 20нс-10с Усоловия по видео: строка 1-525 (NTSC), 1-625 (PAL/SECAM)
Автоматические измерения	Pk-Pk, Max, Min, Mean, Cyc RMS, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width
Курсорные измерения	Ручные: разность напряжений, разность времени, частота. Трассировка: напряжение и время по точкам сигнала.
Обработка сигнала	CH1+/- CH2, CH1xCH2, CH1/CH2, FFT (БПФ), Инвертирование, pass/fail
Экран	TFT ЖК 7 дюймов 800 x 480 точек
Интерфейс USB	USB 2.0 Full Speed
Питание от сети	120-240VAC RMS(±-10%),45Hz to 66Hz, 30Вт, предохранитель 2A, T, 250В
Размеры	313мм х 108мм (глубина) х 142мм (высота)
Вес	2.08 Кг

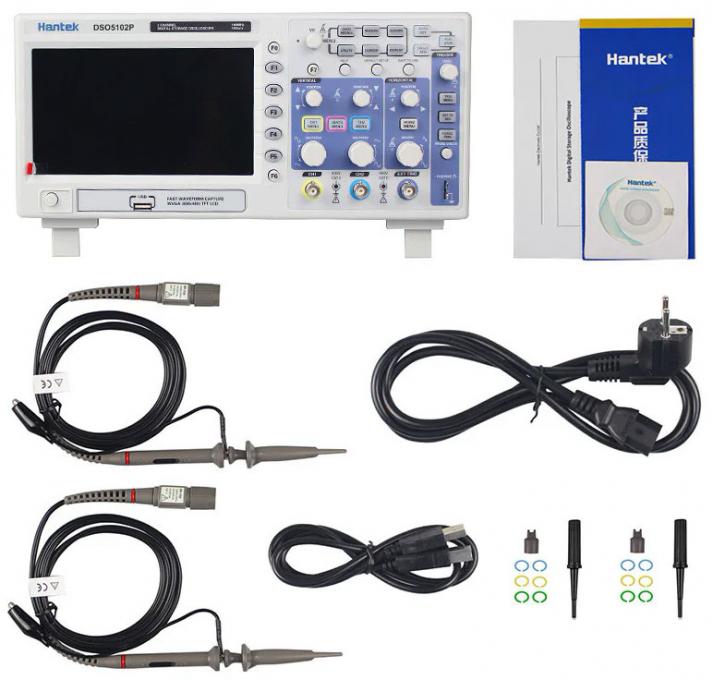

Комплектация:

Цифровой осциллограф Hantek DSO5202P – 1 шт.
Кабель питания – 1 шт.
Кабель USB – 1 шт.
Программное обеспечение, руководство пользователя, CD-disk – 1 шт.
