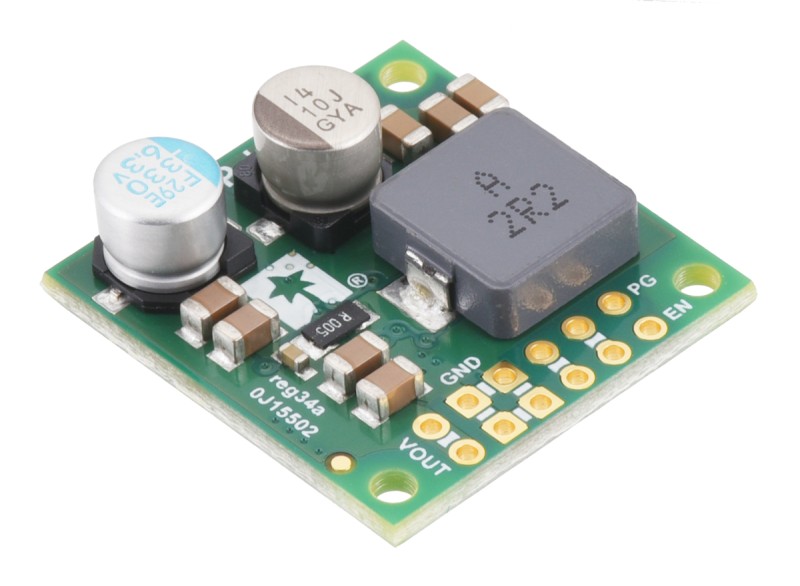

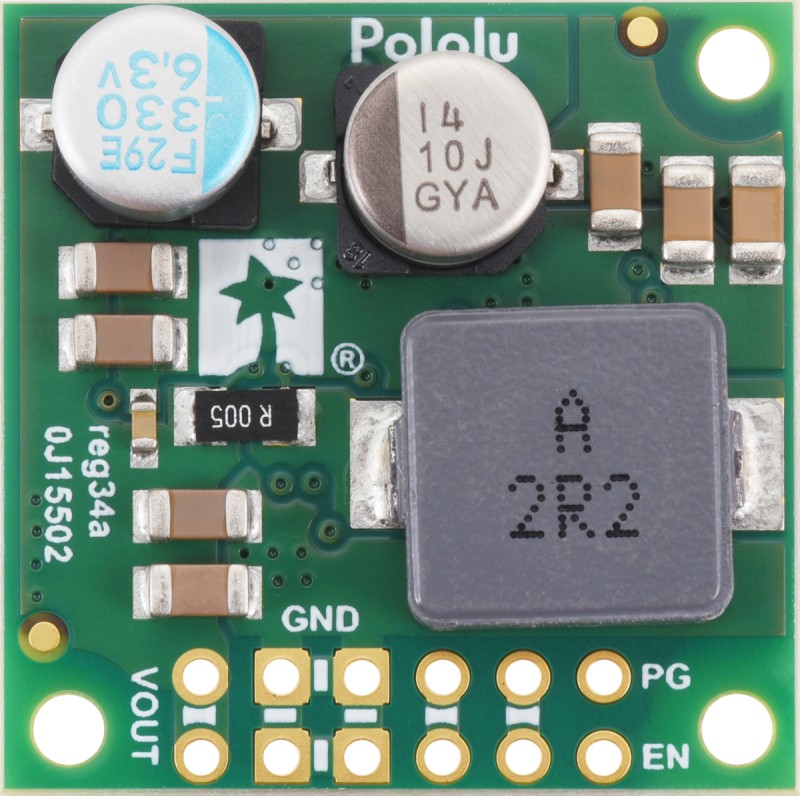

Знижувальний DC-DC перетворювач 5В 6А D42V55F5 (вх. напр. до 60В) від Pololu

D42V55F5 - якісний DC-DC перетворювач вхідної напруги 5В - 60В на напругу 5В з максимальним вихідним струмом до 6А. Сімейство синхронних понижуючих (buck) стабілізаторів напруги D42V55Fx генерує знижену вихідну напругу при вхідній напрузі до 60 В. Вони являють собою імпульсні стабілізатори напруги (також звані імпульсними джерелами живлення (SMPS) або DC/DC-перетворювачами), що робить їх значно більшими. різниці між вхідною та вихідною напругою. Ці стабілізатори зазвичай підтримують безперервний вихідний струм від 3 до 8 А залежно від вхідної та вихідної напруги. Як правило, доступний вихідний струм для низьковольтних версій вищий, ніж для високовольтних, і зменшується зі зростанням вхідної напруги.

Код виробника: 5571, D42V55F5

Регулятори оснащені захистом від зворотної вхідної напруги та перевантаження струмом. Функція теплового відключення також допомагає запобігти пошкодженням, спричиненим перегріванням, а функція плавного пуску обмежує пусковий струм і поступово збільшує вихідну напругу під час запуску.

Основні функції:

• Вхідна напруга: від 5 В до 60 В (мінімальна вхідна напруга залежить від падіння напруги. Подробиці див. у розділі про падіння напруги)
• Вихідна напруга: 5 В з точністю 3%
• Типовий максимальний безперервний вихідний струм: від 5 А до 8 А (див. графік максимального безперервного вихідного струму нижче)
• Типовий ККД становить від 70% до 95% залежно від вхідної напруги, вихідної напруги та навантаження (див. графік ККД нижче)
• Частота перемикання: ~400 кгц при великих навантаженнях
• < 0.4 мА типового струму спокою без навантаження (див. графік струму спокою нижче)
• Додатковий вхід дозволу для відключення навантаження та переведення регулятора в стан зниженого енергоспоживання, при якому струм зазвичай становить менше 0.1 мА.
• Вихід Power-Good може використовуватися для послідовності, виявлення несправностей та контролю напруги.
• Функція плавного пуску обмежує пусковий струм і поступово збільшує вихідну напругу
• Інтегрований захист від зворотної напруги, захист від перевантаження по струму та відключення при перегріві

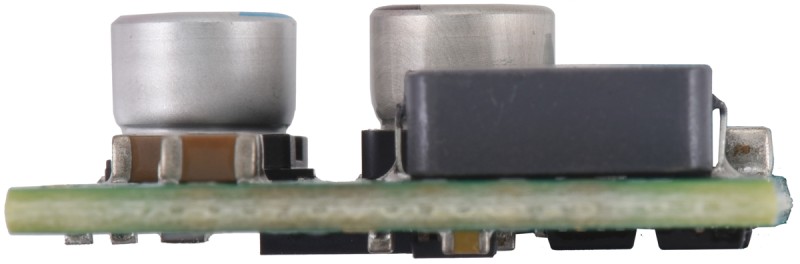

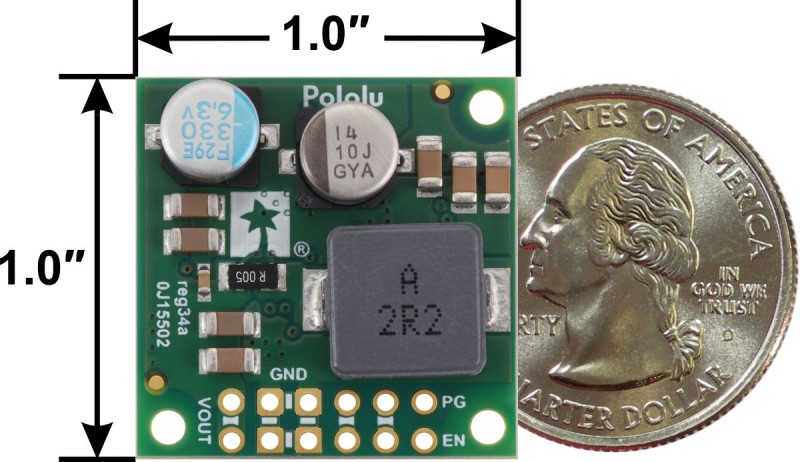

• Компактний розмір: 25.4 × 25.4 × 9 мм
• Три монтажні отвори діаметром 2.18 мм для гвинтів №2 або M2

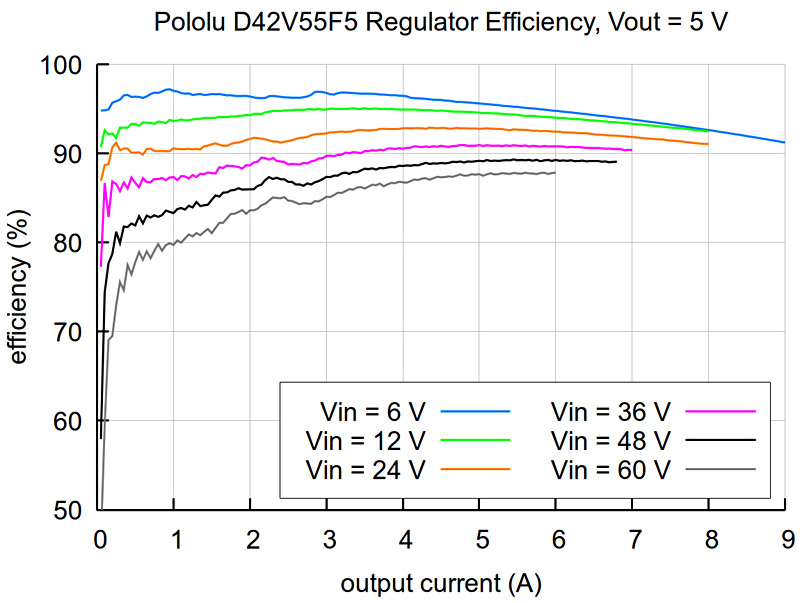

Типова ефективність:

Ефективність регулятора напруги, що визначається як (вихідна потужність)/(вхідна потужність), є важливим показником його продуктивності, особливо коли йдеться про термін служби батареї або нагрівання.

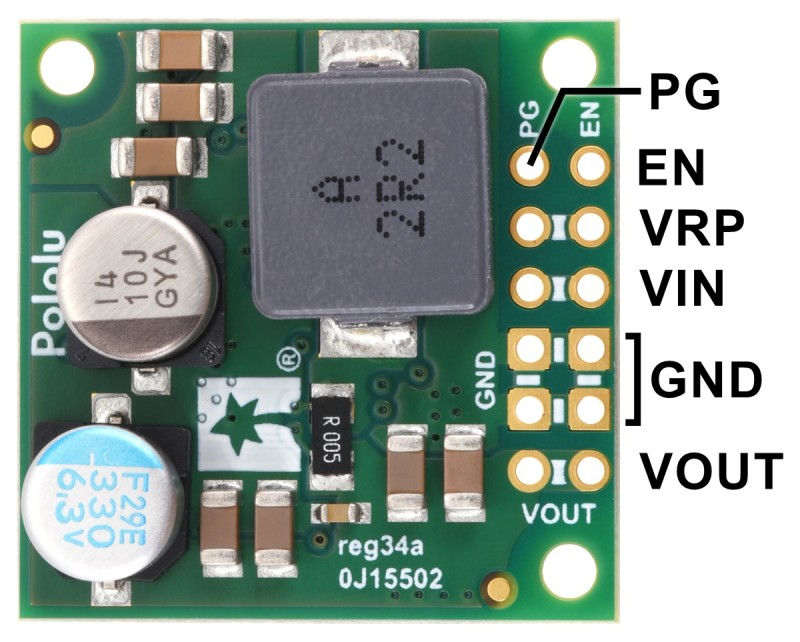

Підключення:

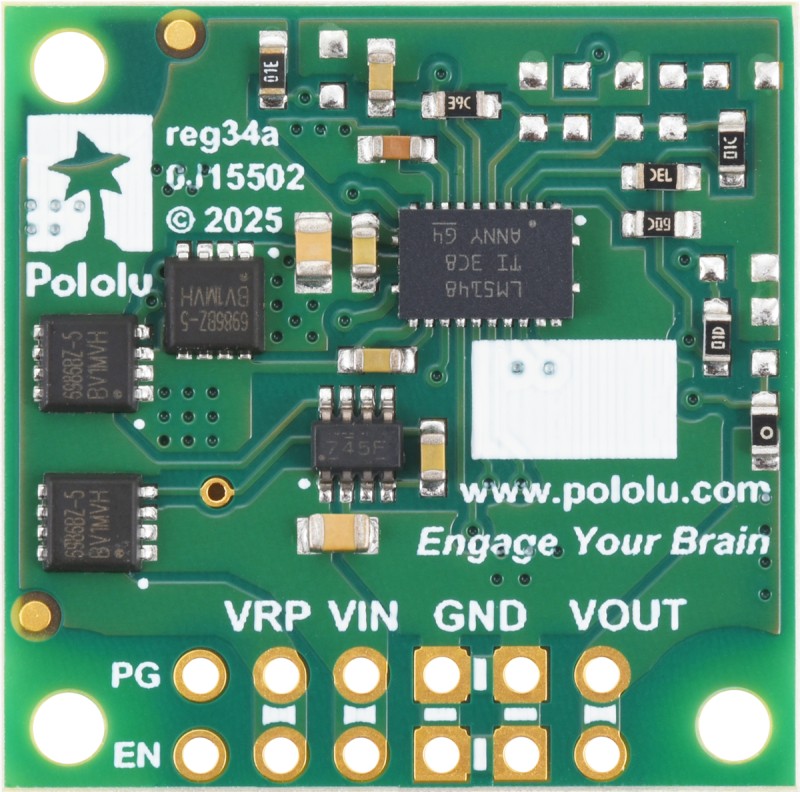

Цей регулятор має шість з'єднань, деякі з яких дублюються на кількох контактах:

Всі з'єднання розташовані на сітці 2.54 мм для сумісності з безпайковими макетними платами, штировими та гніздовими роз'ємами. Роз'єми живлення (VOUT, GND, VIN та VRP) дублюються в обох рядах наскрізних отворів, що дозволяє використовувати два контакти роз'єму для кожного з'єднання. Зверніть увагу, що контакти EN та PG дублюються та знаходяться поруч у різних рядах, тому, якщо ви збираєтеся використовувати регулятор на макетній платі, будьте обережні, щоб не закоротити контакти EN та PG. Роз'єм PG – єдиний, недоступний на краю плати.

Максимальний безперервний вихідний струм:

Максимально досяжний вихідний струм цих стабілізаторів залежить від вхідної напруги, а також інших факторів, включаючи температуру навколишнього середовища, повітряний потік і тепловідведення. На графіці нижче показані максимальні вихідні струми, які ці стабілізатори можуть забезпечувати безперервно при кімнатній температурі в нерухомому повітрі без додаткового тепловідведення.

При нормальній роботі цей виріб може нагріватися настільки, що може спричинити опік. Будьте обережні при користуванні цим виробом або іншими приєднаними до нього компонентами.

Цей регулятор оснащений захистом, який плавно обмежує вихідний струм, запобігаючи його термічному пошкодженню в додатках з навантаженням, що перевищує його можливості. Однак цього обмеження недостатньо для всіх можливих комбінацій вхідної та вихідної напруги, тому ми рекомендуємо вам вжити запобіжних заходів, щоб гарантувати, що постійно прикладені навантаження вашого пристрою не перевищать струми, вказані на графіці вище. Якщо пристрій може піддавати регулятору більш високим навантаженням, розгляньте можливість використання додаткових зовнішніх захисних компонентів, таких як запобіжники або автоматичні вимикачі.

Струм спокою:

Струм спокою - це струм, який споживається регулятором тільки для власного харчування. На графіці нижче показано залежність струму спокою для різних версій регулятора від вхідної напруги. Вхід EN модуля можна подати на низький рівень, щоб перевести плату в режим зниженого енергоспоживання, при якому вона споживає приблизно 50 мкА плюс 1 мкА на кожен вольт на VIN (зверніть увагу, що при високих вхідних напруг цей струм може перевищувати струм спокою регулятора).

Типове падіння напруги:

Падіння напруги понижуючого стабілізатора - це мінімальна величина, на яку вхідна напруга має перевищувати цільову вихідну напругу стабілізатора, щоб забезпечити досягнення заданого вихідного значення. Наприклад, якщо стабілізатор на 5 має падіння напруги 1 В, то вхідна напруга повинна бути не менше 6 В, щоб вихідна напруга досягала 5 В. Як правило, падіння напруги збільшується зі збільшенням вихідного струму. На двох графіках нижче показані падаючі напруги для цього сімейства (версія на 3.3 має свій окремий графік, оскільки її крива падіння напруги сильно відрізняється від інших представників цього сімейства):

Характеристики:

• Мінімальна робоча напруга: 5 В ¹
• Максимальна робоча напруга: 60 ​​В
• Безперервний вихідний струм: 6 А ²
• Вихідна напруга: 5 В
• Захист від зворотної напруги:
• Максимальний струм спокою: 10 мА ³
• Тип виводу: фіксований 5 В
• Розмір: 25.4 х 25.4 х 9.17 мм
• Маса: 6.5 г

Маркування:

• Коди розробки друкованої плати: reg34a
• Інші маркування друкованих плат: 0J15502, пусте біле поле

Примітки:

1. З урахуванням падіння напруги. Докладніше див. графік падіння напруги під вкладкою «Опис».
2. Типовий безперервний вихідний струм при вхідній напрузі 42 В. Фактично досяжний безперервний вихідний струм залежить від вхідної напруги та обмежений тепловиділенням. Докладніше див. графік вихідного струму під вкладкою «Опис».
3. При включенні без навантаження та вхідній напрузі, приблизно рівному або менше встановленого вихідного. Струм спокою падає нижче 0.2 мА при вищій вхідній напрузі або при відключенні плати за допомогою контакту EN. Докладніше див. графіки струму спокою.

Комплектація:

1. Знижувальний DC-DC перетворювач D42V55F5 х 1

Посилання:

• Габаритна схема понижуючого регулятора напруги D42V55Fx
• 3D модель понижуючого регулятора напруги D42V55Fx
• Посібник зі свердління для понижуючого регулятора напруги D42V55Fx
