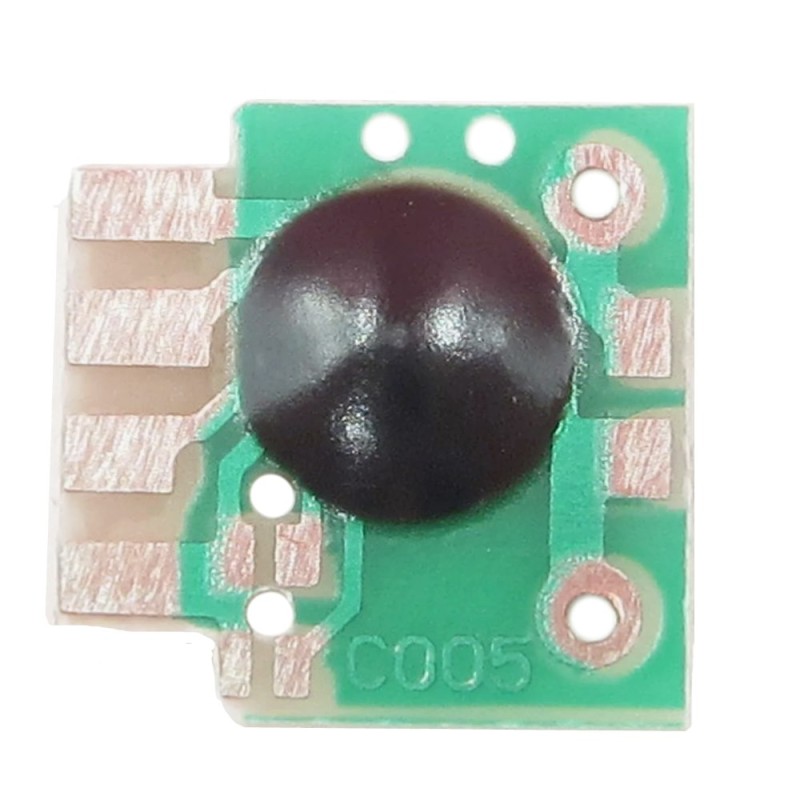

Модуль таймера затримки часу С005 (2с-1000г)

Модуль таймера затримки часу С005 - компактне і надійне рішення для керування затримкою у діапазоні від 2 секунд до 1000 годин. Призначений для електронних схем з живленням від 2 В до 5 В (рекомендовано ~3 В), він споживає надзвичайно мало: близько 1 мкА у статичному режимі і до 100 мкА у динаміці.

Область застосування:

• В автоматичних системах, де потрібно увімкнути чи вимкнути прилад через певний проміжок часу.
• У DIY-проектах та виробничих пристроях, коли важлива енергоефективність, через мінімальне споживання в режимі очікування.
• Там, де важлива малогабаритність. Модуль легко помістити на друковану плату, в корпус чи панель.

Переваги:

• Широкий діапазон часу затримки. Дозволяє налаштувати від практично миттєвого реагування до дійсно довгої затримки.
• Низьке енергоспоживання у режимі очікування. Ідеальний для пристроїв з автономним живленням або з батарейним живленням.
• Просте керування множенням часу через перемички. Не потребує програмування або складних налаштувань.
• Малий розмір і достатній струм на виході. Підходить для широкого спектра застосувань без необхідності багатьох додаткових компонентів.

Технічні характеристики:

• Діапазон затримки: від 2 с до 1000 годин (змінюється за допомогою перемичок P1, P2:
  • P1 - ×8
  • P2 - ×64
  • P1 + P2 - ×512
• Живлення: 2 - 5 В DC, рекомендоване 3 В.
• Споживання струму:
  • Стан спокою: ≈ 1 мкА при 5 В
  • Активний стан: до ≈100 мкА при 5
• Вихідний струм:
  • +U - до 30 мА при живленні 3 В
  • −U - до 3 мА при 3 В
• Розміри модуля: 12×12 мм

Розміри та назва контактів:

Типова схема підключення:

Таблиця орієнтовних значень затримки часу зі знятими перемичками:
