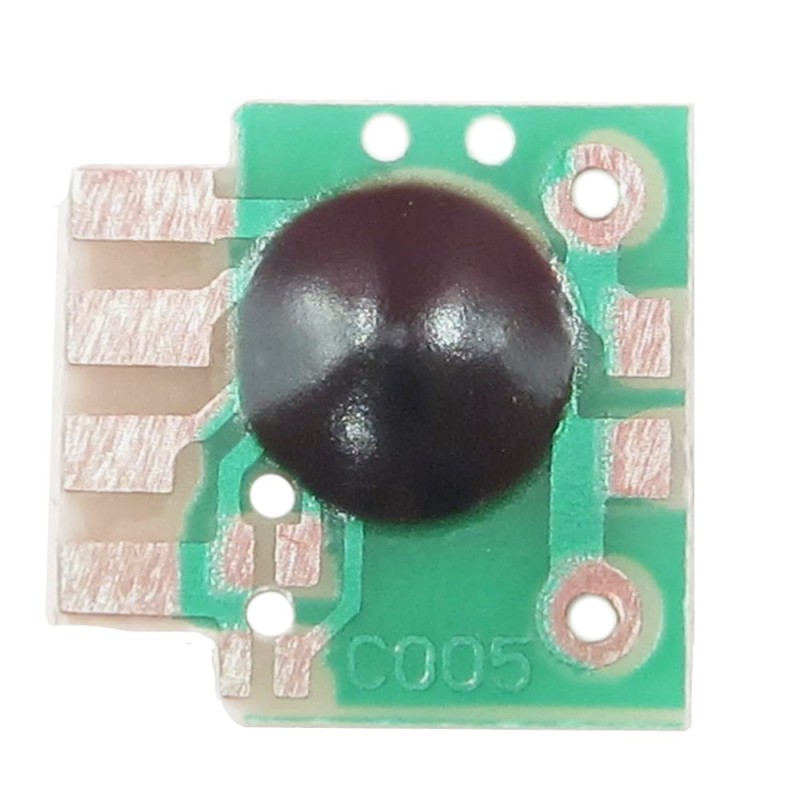

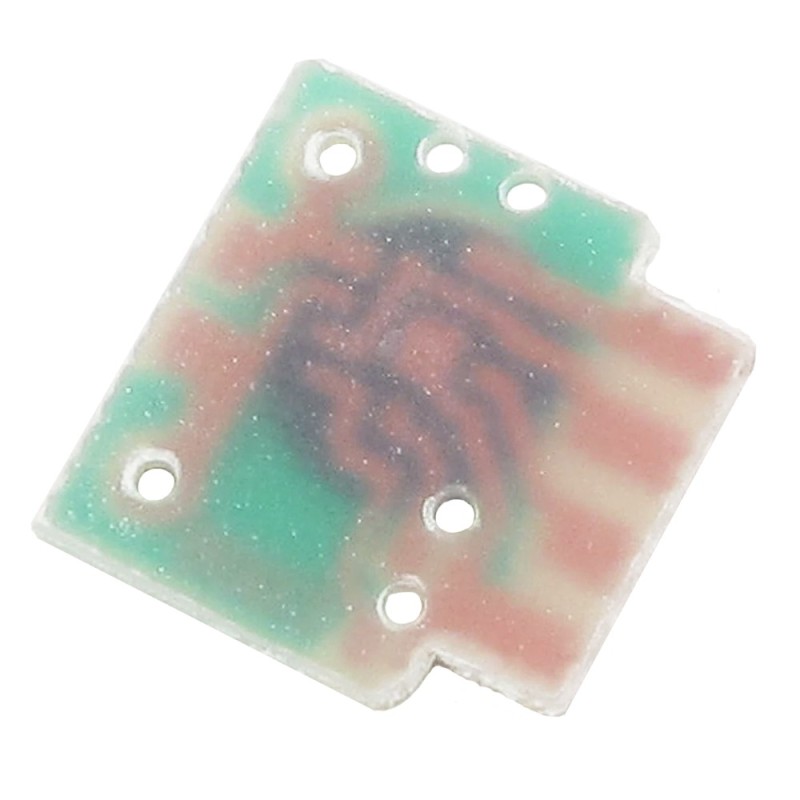

Модуль таймера задержки времени С005 (2с-1000ч)

Модуль таймера задержки времени С005 - компактное и надежное решение для управления задержкой в ​​диапазоне от 2 секунд до 1000 часов. Предназначенный для электронных схем с питанием от 2 В до 5 В (рекомендовано ~3 В), он потребляет очень мало: около 1 мкА в статическом режиме и до 100 мкА в динамике.

Область применения:

• В автоматических системах, где требуется включить или выключить устройство через определенный промежуток времени.
• В DIY-проектах и ​​производственных устройствах, когда важна энергоэффективность, из-за минимального потребления в режиме ожидания.
• Там, где важна малогабаритность. Модуль легко поместить на печатную плату, в корпус или в панель.

Преимущества:

• Широкий диапазон задержки. Позволяет настроить от практически мгновенного реагирования до действительно долгой задержки.
• Низкое энергопотребление в режиме ожидания. Идеален для устройств с автономным питанием или батарейным питанием.
• Простое управление умножением времени через перемычки. Не требуется программирование или сложные настройки.
• Маленький размер и достаточный ток на выходе. Подходит для широкого спектра приложений без необходимости многих дополнительных компонентов.

Технические характеристики:

• Диапазон задержки: от 2 с до 1000 часов (изменяется с помощью перемычек P1, P2:
  • P1 - ×8
  • P2 - ×64
  • P1 + P2 - ×512
• Питание: 2 - 5 В DC, рекомендованное 3 В.
• Потребление тока:
  • Состояние покоя: ≈ 1 мкА при 5 В
  • Активное состояние: до ≈100 мкА при 5
• Виходящий ток:
  • +U - до 30 мА при питании 3 В
  • −U - до 3 мА при 3 В
• Размеры модуля: 12×12 мм

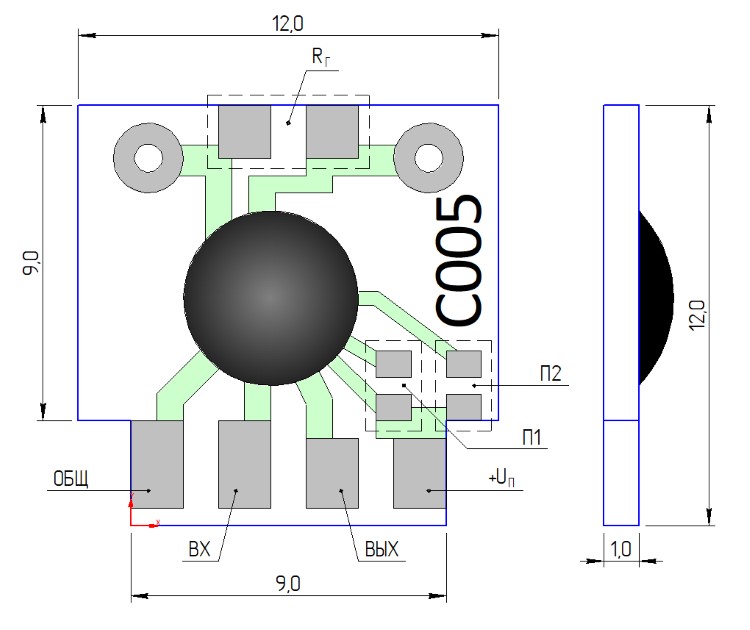

Размеры и назначение контактов:

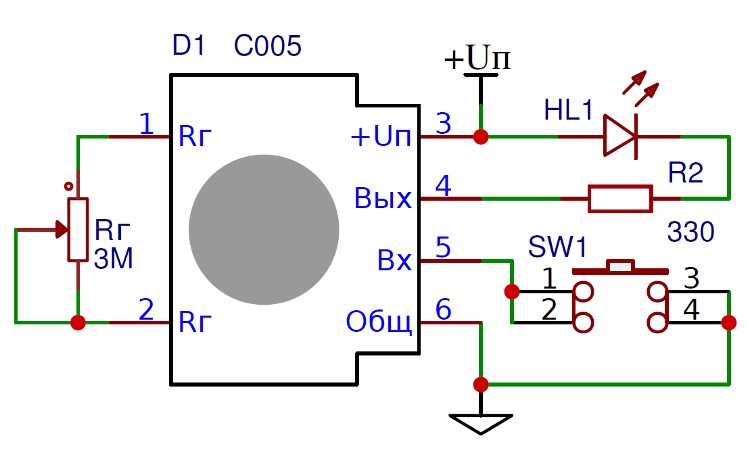

Типичная схема подключения:

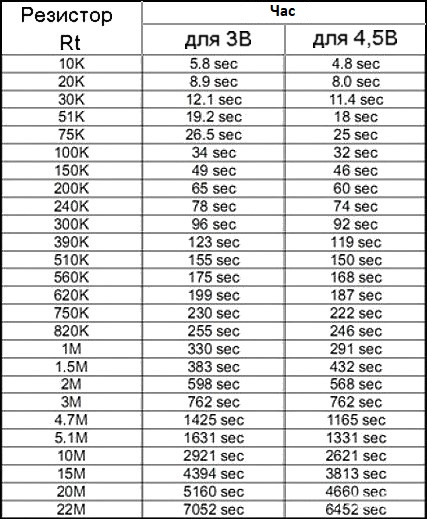

Таблица ориентировочных значений задержки времени со снятыми перемычками:
