Блок живлення M402.3-3.3V 3.3V 2.3W 0.7A (у блоці вихід на 3.3V та на 5V)

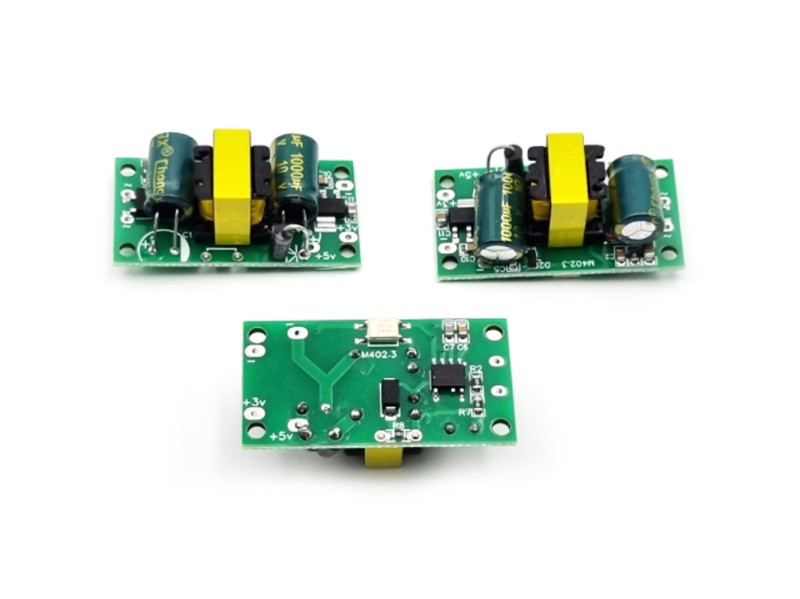

Імпульсний блок живлення М402.3-3,3V - це готовий, налаштований, мініатюрний модуль, покликаний замінити конденсаторні джерела живлення в пристроях, в яких потрібна розв'язка з мережею 220В, 50-60Гц, і важлива стабільність напруги на виході. Вихідна стабілізована напруга - 3,3 вольта. Додатково є напруга 5 вольт на окремому контакті +5V.

Наявність напруги на виході відображається світлодіодом. На виході встановлений лінійний стабілізатор напруги, стабільність якого знаходиться в діапазоні + - 5% від номінального значення 3,3 вольта. Оскільки діапазон навантажень блоку живлення не дуже великий, то точність може вкластися в +-1%.

Блок живлення рекомендуємо застосовувати для малопотужних пристроїв, що споживають до 2,3Вт у тривалому режимі роботи, де потрібна розв'язка по мережі. Модуль добре підходить для живлення мініатюрних пристроїв автоматики.

Рекомендуємо використовувати максимальне навантаження до 700мА! При збільшенні струму навантаження понад 700мА, можливий варіант, коли модуль просто не запуститься. Рішення – зменшити струм пристрою.

Технічні характеристики:

• Напруга живлення: змінна, 100-250 В
• Частота мережі живлення: 50-60 Гц
• Вихідна напруга: постійна, 3,3 В
• Додаткова напруга: постійна, 5В
• Максимальна потужність джерела навантаження: 2,3 Вт.
• Диапазон рабочих температур: -20…+60 °С
• Максимальний струм навантаження: 700 мА
• Функції захисту: перевищення напруги, від перевантаження, захист від короткого замикання
• Габаритні розміри, Д*Ш*В: 40x21x17 мм

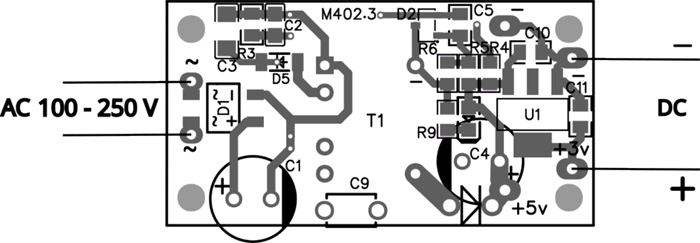

Підключення модуля живлення:

Будьте уважні: не плутайте вхід і вихід, підключення високої та низької напруги, що може призвести до виходу модуля з ладу! Заборонено закорочувати вихід модуля!

Пристрій у робочому стані знаходиться під високою напругою 220 Вольт, а тому будьте особливо уважні та обережні!
