Плата розробника RP2350 з акселерометром, гіроскопом та матричним 8х8 світлодіодним дисплеєм від Waveshare

Плата розробника мікроконтролера RP2350-Matrix. Двоядерний процесор з подвійною архітектурою, вбудований 6-осьовий датчик QMI8658 та матриця RGB-світлодіодів 8×8 для кольорового світлового дисплея.

Код виробника: 32225, RP2350-Matrix

Особливості:

• Мікроконтролер RP2350A, розроблений компанією Raspberry Pi у Великій Британії
• Унікальна конструкція з двома ядрами та подвійною архітектурою: підтримка двох процесорів ARM Cortex-M33 або двох процесорів Hazard3 RISC-V, гнучка тактова частота до 150 МГц
• Вбудована пам''ять SRAM об''ємом 520 КБ та флеш-пам''ять об''ємом 16 МБ
• Порт Type-C, простіше використання
• Вбудований 6-осьовий інерційний вимірювальний блок QMI8658 (3-осьовий акселерометр та 3-осьовий гіроскоп)

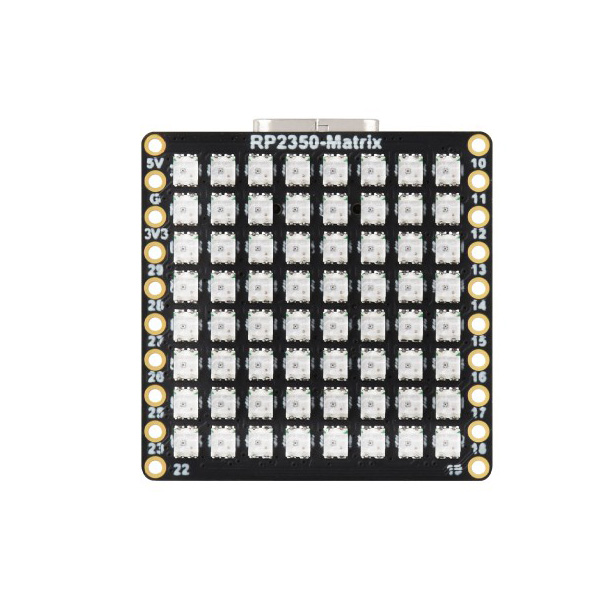

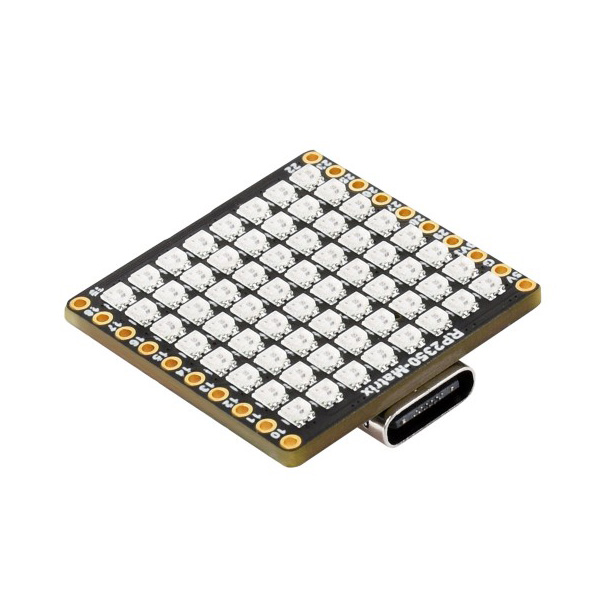

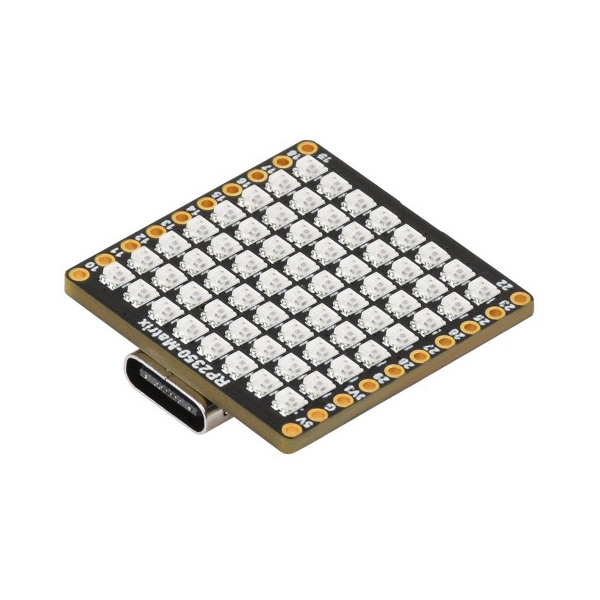

• Вбудована матриця 8 × 8 RGB-світлодіодів для кольорової світлової індикації
• Адаптація виводу Dout для розширення RGB матриці
• USB 1.1 з підтримкою пристроїв та хостів
• Режими енергозбереження та спокою
• Програмування методом перетягування з використанням пристрою через USB
• 25 × багатофункціональних контактів GPIO
• 1 × HSTX, 2 × SPI, 2 × I2C, 2 × UART, 4 × 12-бітових АЦП та 16 × керованих каналів ШІМ
• Точний годинник та таймер на чіпі
• Датчик температури
• Прискорені бібліотеки з плаваючою точкою на кристалі
• 12 × програмованих кінцевих автоматів введення-виведення (PIO) для підтримки користувацьких периферійних пристроїв

Підтримка C/C++, MicroPython, Arduino IDE.

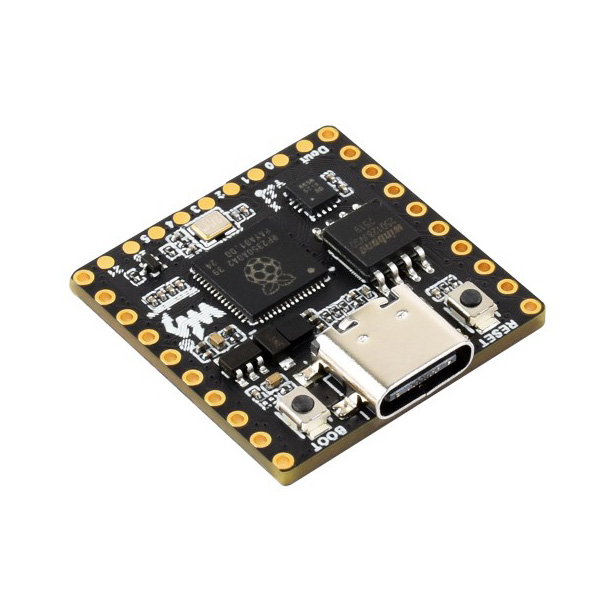

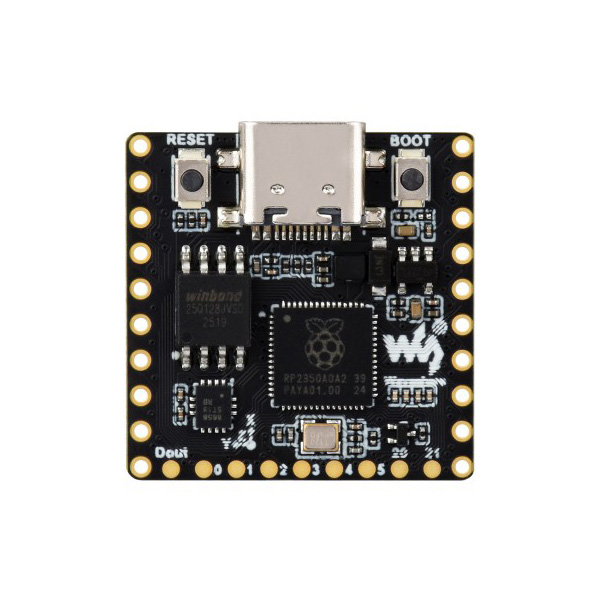

Розташування та призначення компонентів плати:

1. RP2350A - Двоядерний процесор із подвійною архітектурою, робоча частота до 150 МГц
2. 16 МБ флеш-пам''яті
3. QMI8658 - QST 6-осьовий датчик (3-осьовий акселерометр, 3-осьовий гіроскоп)
4. Вихідний контакт – для розширення матриці RGB
5. Кнопка СКИДАННЯ
6. Роз''єм USB Type-C - для програмування, USB 1.1 з підтримкою пристроїв та хостів
7. Кнопка BOOT - натисніть її під час скидання налаштувань, щоб увійти в режим завантаження.
8. ME6217C33M5G - Стабілізатор із малим падінням напруги, вихід 800 мА (макс.)
9. Матриця 8 × 8 RGB-світлодіодів

Розташування та призначення контактів плати:

Габаритні розміри:

Комплектація:

• RP2350-Matrix x 1

Посилання:

• Wiki
