Плата разработчика RP2350 с акселерометром, гироскопом и матричным 8х8 светодиодным дисплеем от Waveshare

Плата разработчика микроконтроллера RP2350-Matrix. Двухъядерный процессор с двойной архитектурой, встроенный 6-осевой датчик QMI8658 и матрица RGB-светодиодов 8×8 для цветного светового дисплея.

Код производителя: 32225, RP2350-Matrix

Особенности:

• Микроконтроллер RP2350A, разработанный компанией Raspberry Pi в Великобритании
• Уникальная конструкция с двумя ядрами и двойной архитектурой: поддержка двух процессоров ARM Cortex-M33 или двух процессоров Hazard3 RISC-V, гибкая тактовая частота до 150 МГц
• Встроенная память SRAM объемом 520 КБ и флэш-память объемом 16 МБ
• Порт Type-C, проще в использовании
• Встроенный 6-осевой инерциальный измерительный блок QMI8658 (3-осевой акселерометр и 3-осевой гироскоп)
• Встроенная матрица 8 × 8 RGB-светодиодов для цветной световой индикации
• Адаптация вывода Dout для расширения матрицы RGB
• USB 1.1 с поддержкой устройств и хостов
• Режимы энергосбережения и покоя
• Программирование методом перетаскивания с использованием запоминающего устройства через USB
• 25 × многофункциональных контактов GPIO
• 1 × HSTX, 2 × SPI, 2 × I2C, 2 × UART, 4 × 12-битных АЦП и 16 × управляемых каналов ШИМ
• Точные часы и таймер на чипе
• Датчик температуры
• Ускоренные библиотеки с плавающей точкой на кристалле
• 12 × программируемых конечных автоматов ввода-вывода (PIO) для поддержки пользовательских периферийных устройств

Поддержка C/C++, MicroPython, Arduino IDE.

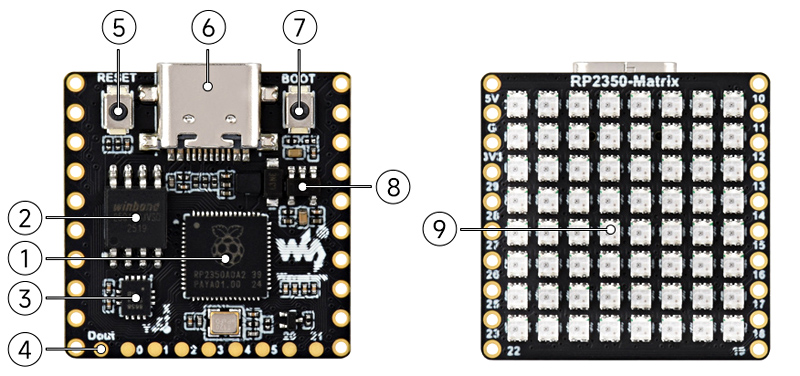

Расположение и назначение компонентов платы:

1. RP2350A - Двухъядерный процессор с двойной архитектурой, рабочая частота до 150 МГц
2. 16 МБ флэш-памяти
3. QMI8658 - QST 6-осевой датчик (3-осевой акселерометр, 3-осевой гироскоп)
4. Выходной контакт - для расширения матрицы RGB
5. Кнопка СБРОС
6. Разъем USB Type-C - для программирования, USB 1.1 с поддержкой устройств и хостов
7. Кнопка BOOT - нажмите ее при сбросе настроек, чтобы войти в режим загрузки.
8. ME6217C33M5G - Стабилизатор с малым падением напряжения, выход 800 мА (макс.)
9. Матрица 8 × 8 RGB-светодиодов

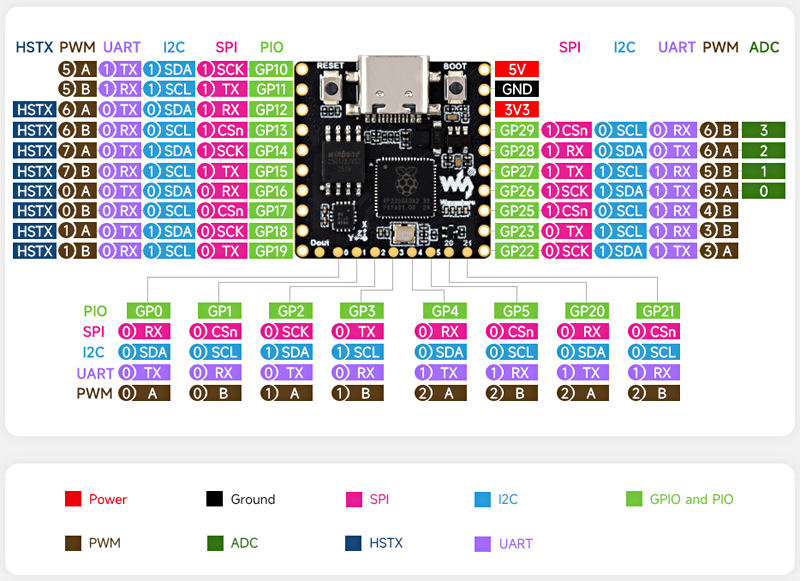

Расположение и назначение контактов платы:

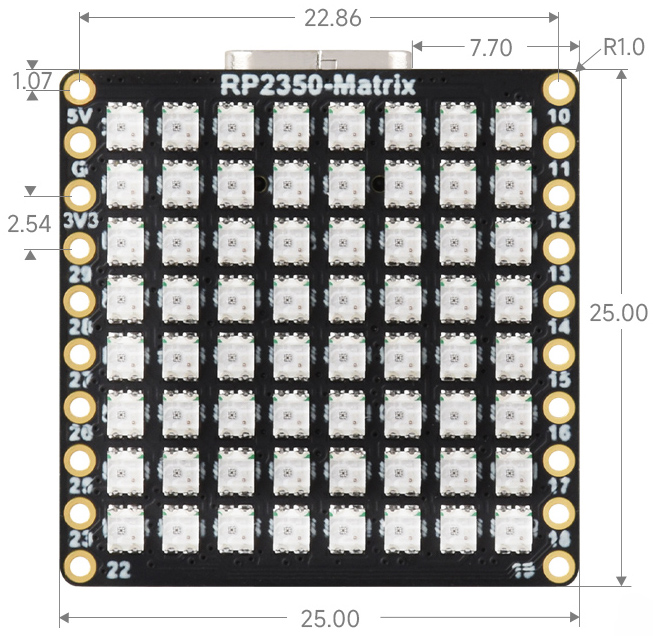

Габаритные размеры:

Комплектация:

• RP2350-Matrix x 1

Ссылки:

• Wiki
