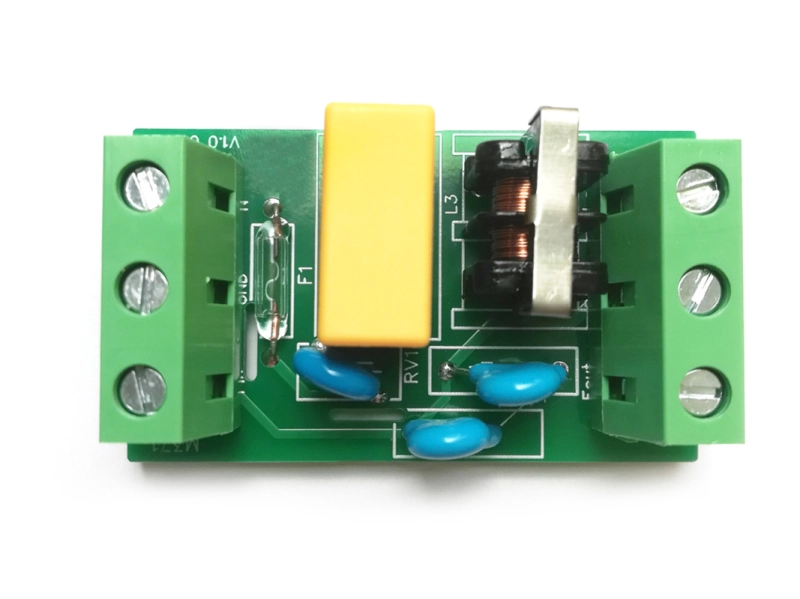

Фільтр EMI M371.1 для імпульсних блоків живлення

Фільтр М371 - фільтр електромагнітних перешкод, що встановлюється  на вході імпульсного блоку живлення електронних пристроїв. Схемне рішення  дозволяє  зменшити  шумові  перешкоди,  що  передаються  по  лінії  електромережі,  а  також  високочастотні  перешкоди,  що  генеруються  самими  електронними пристроями в мережу.

Конденсатори CY1 та CY2, встановлені на виході, шунтують перешкоди на провід заземлення GND. Потужні клемники на вході та виході модуля забезпечують зручність комутації та надійність з'єднання при багаторазових тестових підключеннях, а крок між мережевими проводами (фаза та нуль) у 15мм – це безпека для користувача. Рекомендуємо використовувати модуль фільтра живлення М371, наприклад, з імпульсними блоками живлення серії М402.

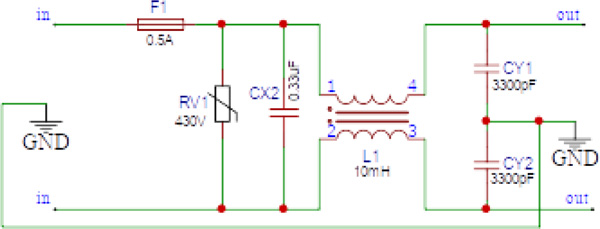

Принципова схема фільтра:

Технічні характеристики:

• Напруга живлення: ~230В;
• Потужність: 20Вт;
• Струм: 100мА;
• Розмір модуля: 50×29×16мм.

Схема підключення:

Увага! При роботі з напругою 230В необхідно дотримуватись суворих правил техніки безпеки. Насамперед слід уникати контакту з оголеними проводами та відкритими доріжками на друкованій платі.
