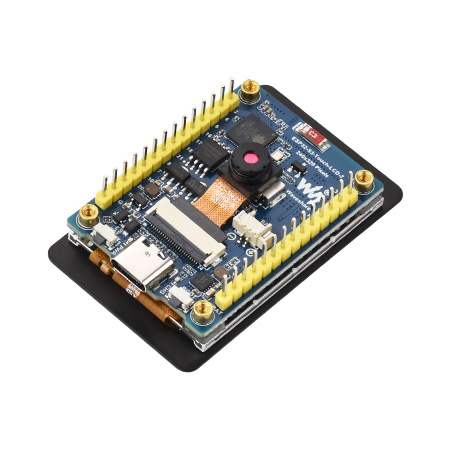

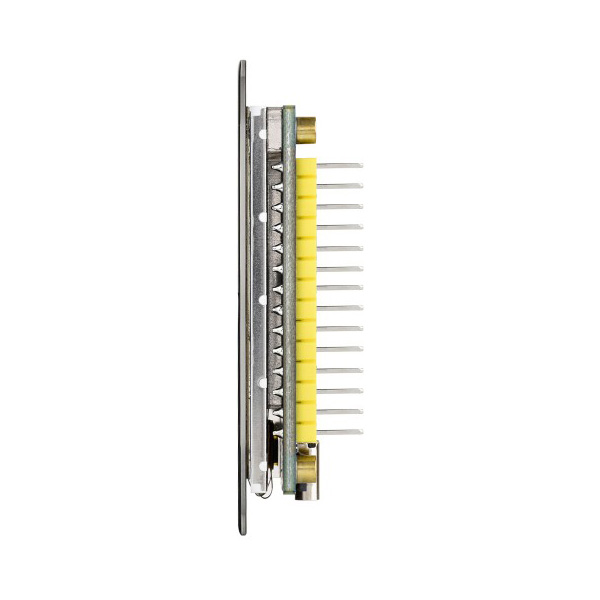

ESP32-S3 з 2" сенсорним дисплеєм 240×320 IPS з камерою OV5640

ESP32-S3-Touch-LCD-2 - це недорога, високопродуктивна плата мікроконтролера ESP32-S3, розроблена Waveshare, мініатюрного розміру, з вбудованим 2-дюймовим ємнісним сенсорним РК-дисплеєм, менеджером заряду літієвої батареї, 6-осьовим датчиком-3-ос т. д., що спрощує розробку на її основі і швидку інтеграцію в пристрої.

Код виробника: 29668, ESP32-S3-Touch-LCD-2-C

Основні характеристики:

• Оснащений двоядерним процесором ESP32-S3R8 Xtensa 32-біт LX7 із частотою до 240 МГц.
• Підтримує Wi-Fi 2.4 ГГц (802.11 b/g/n) та Bluetooth 5 (LE) із вбудованою антеною
• Вбудована пам'ять SRAM об'ємом 512 КБ та ROM об'ємом 384 КБ, а також вбудована пам'ять PSRAM об'ємом 8 МБ та зовнішня флеш-пам'ять об'ємом 16 МБ
• Роз'єм Type-C, що покращує сумісність пристроїв та спрощує використання
• Вбудований 2-дюймовий ємнісний сенсорний дисплей для відображення чіткого кольорового зображення, роздільна здатність 240 × 320, 262 тис. кольорів
• Вбудований драйвер дисплея ST7789T3 та ємнісний сенсорний чіп CST816D, що використовують інтерфейси SPI та I2C відповідно, ефективно економлять ресурси введення-виводу
• Вбудований 6-осьовий інерційний вимірювальний блок QMI8658 (3-осьовий акселерометр і 3-осьовий гіроскоп)
• Вбудований роз'єм для заряджання/розряджання літієвої батареї 3.7 В з роз'ємом JST-MX1.25
• Вбудований порт USB Type-C для живлення, завантаження програм та налагодження, зручності для розробки
• Вбудований слот для карт TF для зовнішнього зберігання фотографій або файлів на карті TF
• Адаптація 22 × контактів GPIO для гнучкого налаштування функцій контактів
• Вбудований інтерфейс камери, сумісний з основними камерами, такими як OV2640 та OV5640, для отримання зображень та відео

Характеристики:

• Панель дисплея: IPS РК-дисплей
• Розмір дисплея: 2 дюйми
• Роздільна здатність: 240 × 320 пікселів
• Кольори дисплея: 262К
• Інтерфейс дисплея: 4-провідний SPI
• Драйвер монітора: ST7789T3
• Сенсорний інтерфейс: I2C
• Драйвер сенсорної панелі: CST816D
• Сенсорне введення: Ємнісний сенсор
• Кількість точок торкання: Одноточковий торкання

Розміщення та призначення контактів:

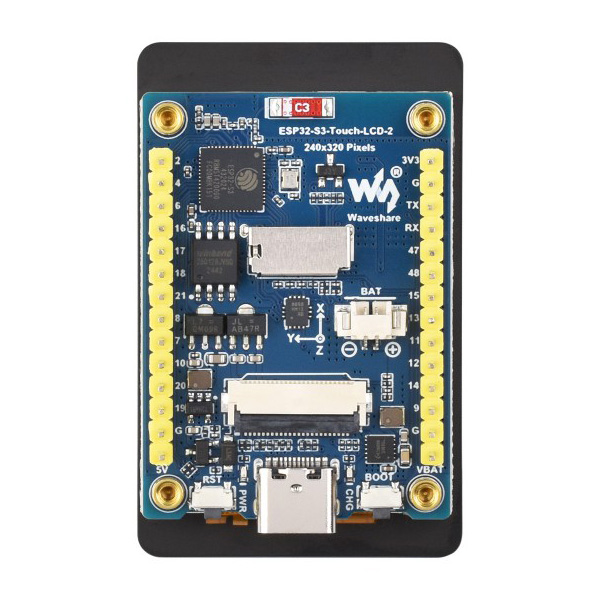

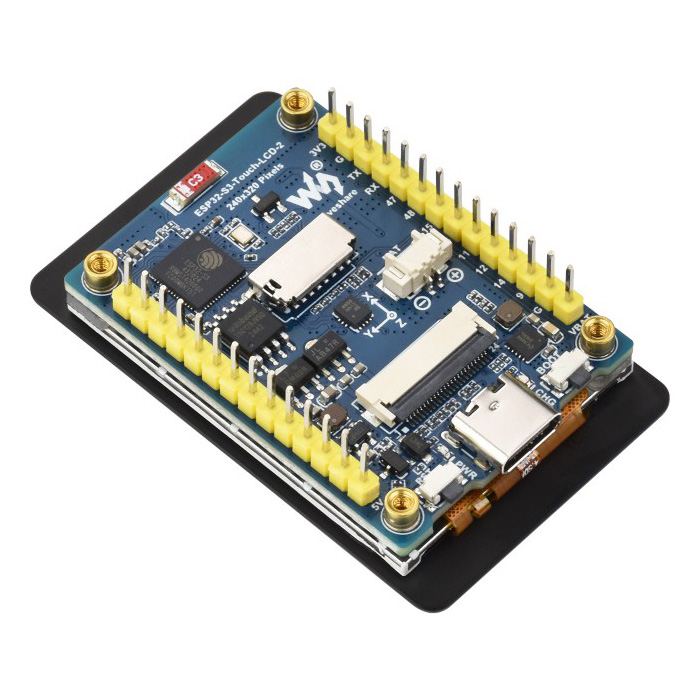

Розміщення та призначення компонентів плати:

Габаритні розміри модуля:

Комплектація:

1. Модуль ESP32-S3-Touch-LCD-2 x 1
2. Камера OV5640 x 1

Посилання:

• Wiki
