ESP32-S3 с 2" сенсорным дисплеем 240×320 IPS с камерой OV5640

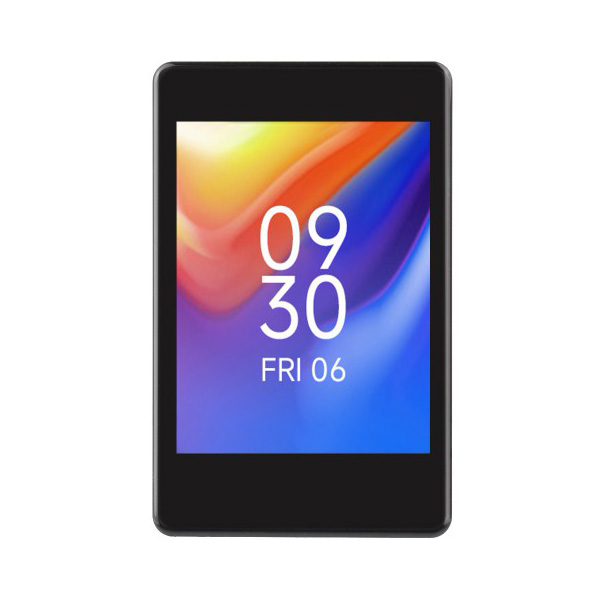

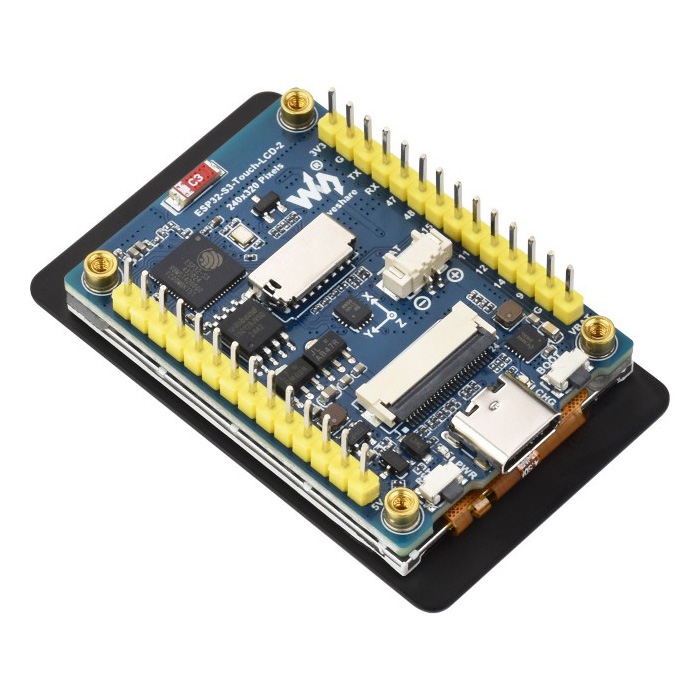

ESP32-S3-Touch-LCD-2 - это недорогая, высокопроизводительная плата микроконтроллера ESP32-S3, разработанная Waveshare, миниатюрного размера, со встроенным 2-дюймовым емкостным сенсорным ЖК-дисплеем, менеджером заряда литиевой батареи, 6-осевым датчиком (3-осевой акселерометр и 3-осевой гироскоп) и т. д., что упрощает разработку на е' основе и быструю интеграцию в устройства.

Код производителя: 29668, ESP32-S3-Touch-LCD-2-C

Основные характеристики:

• Оснащен двухъядерным процессором ESP32-S3R8 Xtensa 32-бит LX7 с частотой до 240 МГц.
• Поддерживает Wi-Fi 2.4 ГГц (802.11 b/g/n) и Bluetooth 5 (LE) со встроенной антенной
• Встроенная память SRAM объемом 512 КБ и ROM объемом 384 КБ, а также встроенная память PSRAM объемом 8 МБ и внешняя флэш-память объемом 16 МБ
• Разъем Type-C, улучшающий совместимость устройств и упрощающий использование
• Встроенный 2-дюймовый емкостный сенсорный дисплей для отображения четкого цветного изображения, разрешение 240 × 320, 262 тыс. цветов
• Встроенный драйвер дисплея ST7789T3 и емкостный сенсорный чип CST816D, использующие интерфейсы SPI и I2C соответственно, эффективно экономят ресурсы ввода-вывода
• Встроенный 6-осевой инерциальный измерительный блок QMI8658 (3-осевой акселерометр и 3-осевой гироскоп)
• Встроенный разъем для зарядки/разрядки литиевой батареи 3.7 В с разъёмом JST-MX1.25
• Встроенный порт USB Type-C для питания, загрузки программ и отладки, удобнsq для разработки
• Встроенный слот для карт TF для внешнего хранения фотографий или файлов на карте TF
• Адаптация 22 × контактов GPIO для гибкой настройки функций контактов
• Встроенный интерфейс камеры, совместимый с основными камерами, такими как OV2640 и OV5640, для получения изображений и видео

Характеристики:

• Панель дисплея: IPS ЖК-дисплей
• Размер дисплея: 2 дюйма
• Разрешение: 240 × 320 пикселей
• Цвета дисплея: 262К
• Интерфейс дисплея: 4-проводной SPI
• Драйвер дисплея: ST7789T3
• Сенсорный интерфейс: I2C
• Драйвер сенсорной панели: CST816D
• Сенсорный ввод: Емкостный сенсор
• Количество точек касания: Одноточечное касание

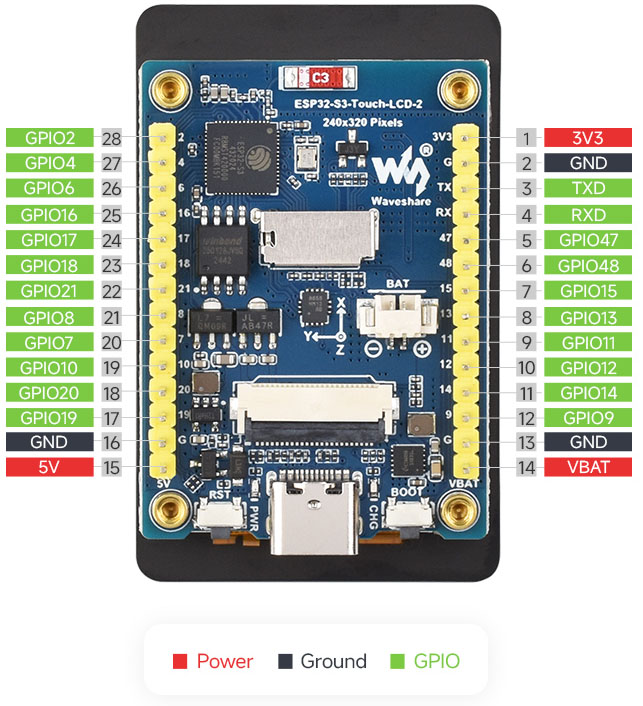

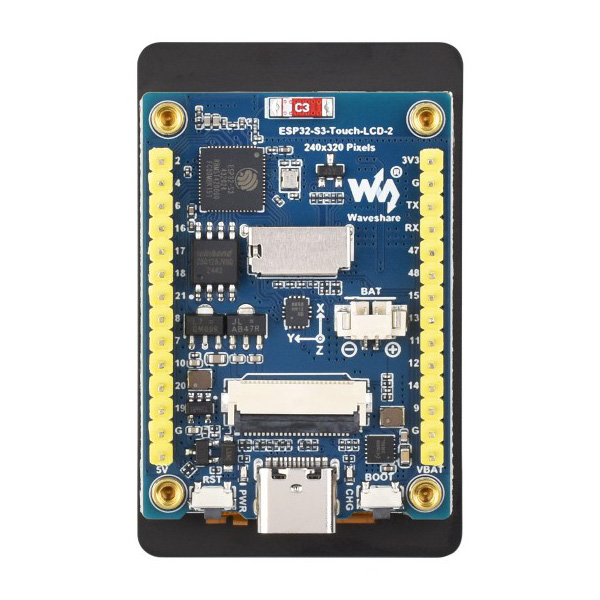

Размещение и назначение контактов:

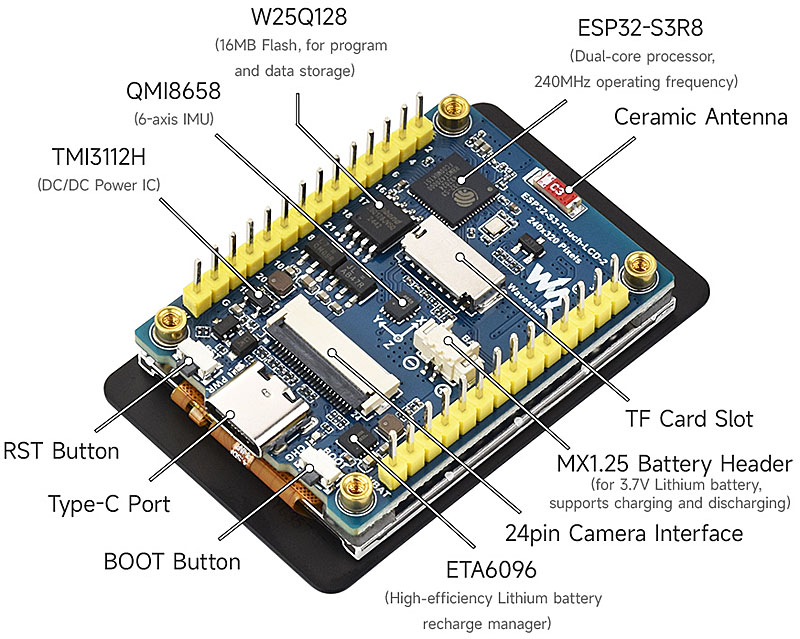

Размещение и назначение компонентов платы:

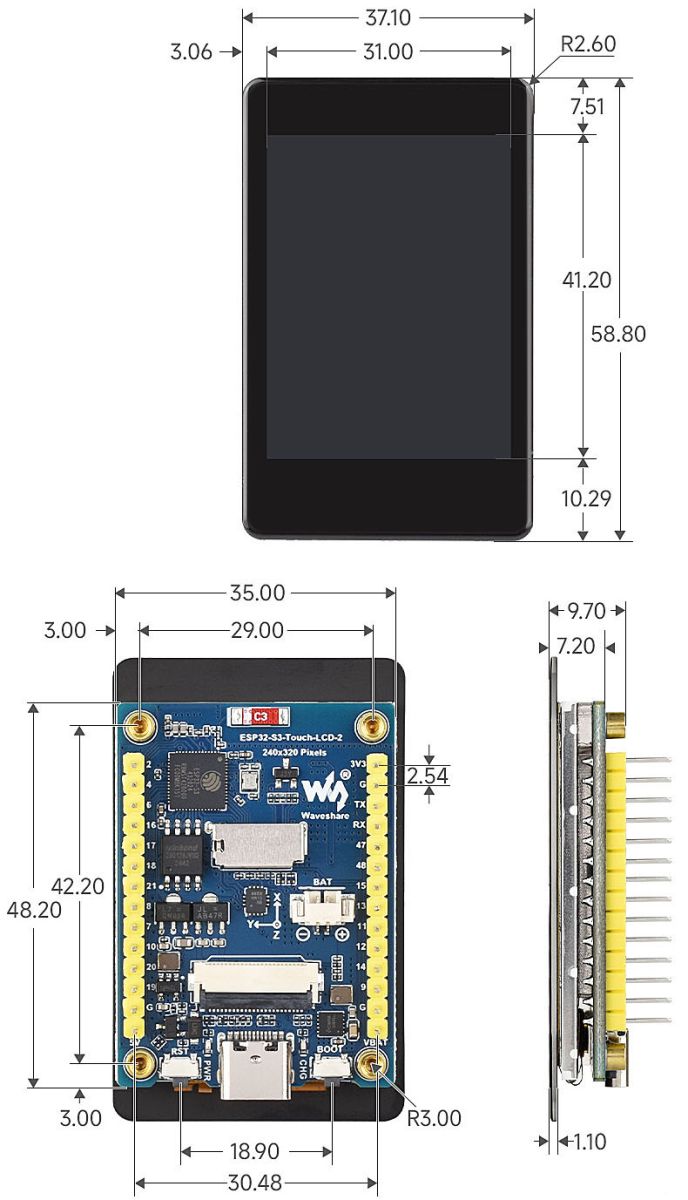

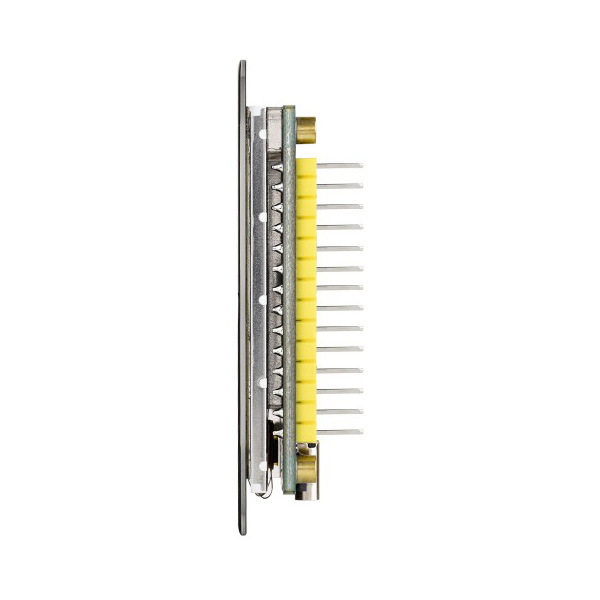

Габаритные размеры модуля:

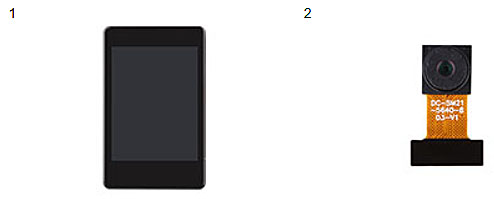

Комплектация:

1. Модуль ESP32-S3-Touch-LCD-2 x 1

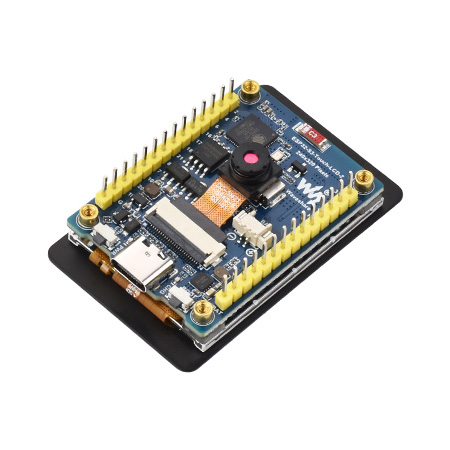

2. Камера OV5640 x 1

Ссылки:

• Wiki
