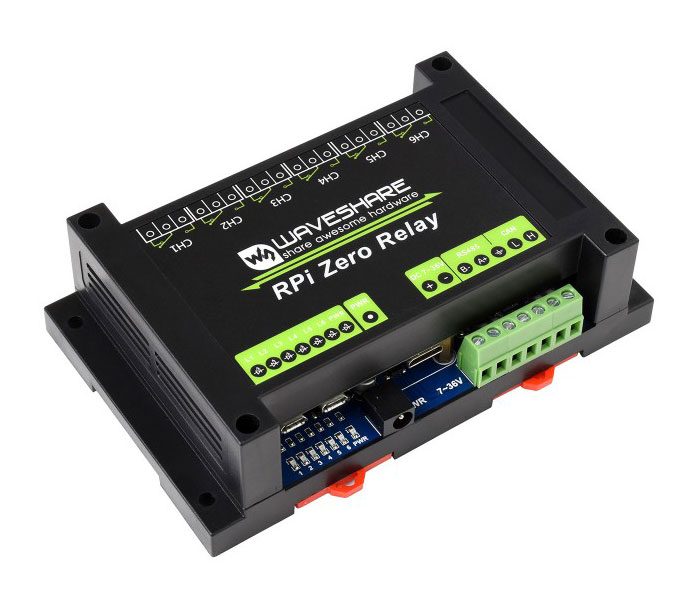

Промисловий 6-канальний модуль реле для Raspberry Pi Zero

Промисловий 6-канальний модуль реле для Raspberry Pi Zero - потужний та надійний модуль, розроблений спеціально для Raspberry Pi Zero/Zero WH. Він забезпечує стабільне управління навантаженнями до 10А 250В AC або 10А 30В DC та оснащений повною електричною ізоляцією для безпечної роботи у промислових умовах.

Код виробника: 20863, RPi Zero Relay (EU)

Особливості:

• Два інтерфейси зв'язку: RS485 та CAN
• Повна гальванічна розв'язка
• Оптична розв'язка (оптопари) захищає від перешкод та високовольтних наведень.
• TVS-діоди і запобіжники, що самовідновлюються, захищають від перенапруг і електростатичних розрядів.
• Надійні реле високої якості, розраховані на струм до 10А

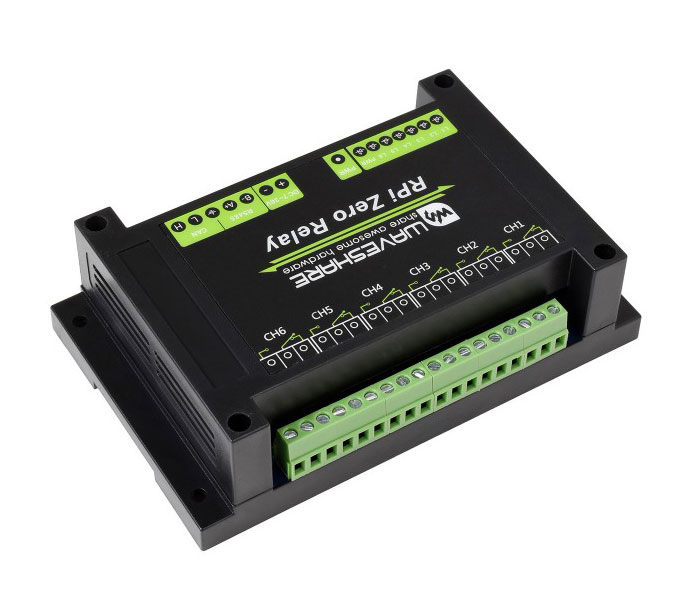

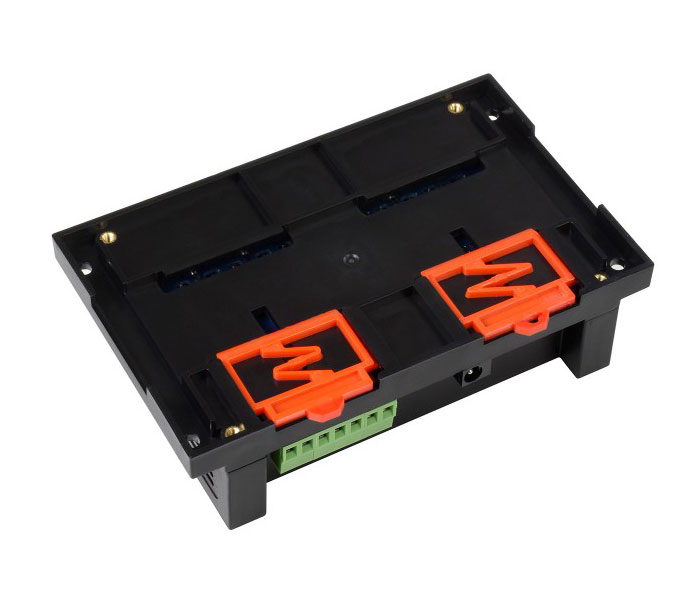

• ABS корпус на DIN-рейку для легкого монтажу та безпечного використання
• Підтримка Python та WiringPi - готові бібліотеки та приклади коду

Технічні характеристики:

• Робоча напруга: 7-36 В
• Кількість каналів: 6
• Інтерфейси: RS485, CAN
• Контактна форма: 1NO 1NC
• Максимальний струм: ≤10А
• Напруга навантаження: ≤250В AC / ≤30В DC

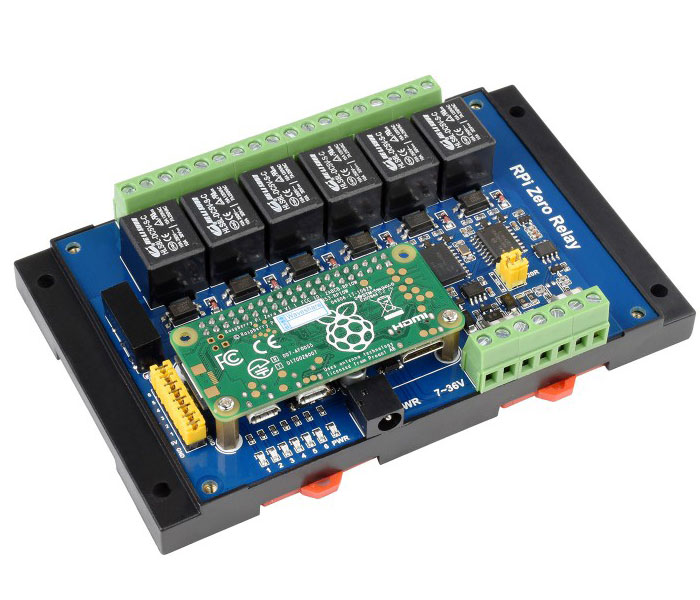

• Сумісність: Raspberry Pi Zero, Zero WH (з пінами)
• Корпус: на DIN-рейкою

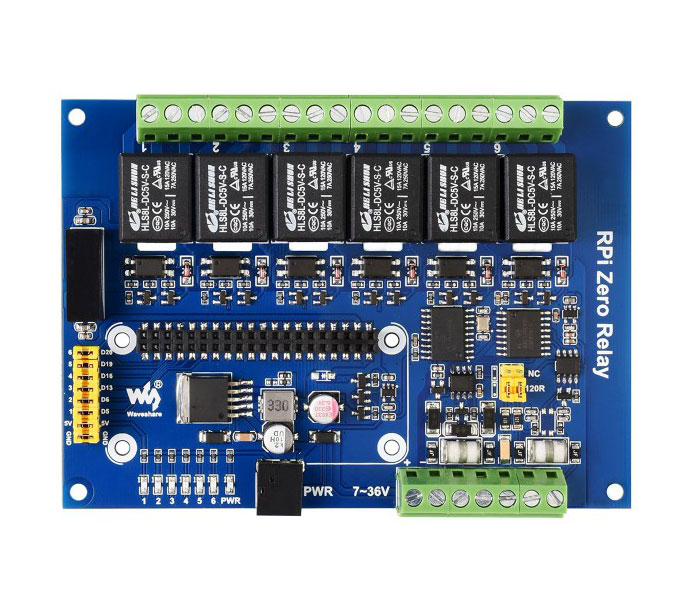

Элементы на плате:

• MCP2515 - CAN контролер
• SI8642ED-B-IS - цифровий ізолятор
• SN65HVD230 - CAN трансівер
• SP3485EN - RS485 трансівер
• LM2596 - понижуючий регулятор напруги
• Оптрон
• 6 реле (до 10А 250В AC/30В DC)
• Ізоляція джерела живлення
• Запобіжники, що самовідновлюються
• TVS діоди
• Індикатори реле
• 40-контактний роз'єм GPIO
• Клеми підключення реле
• Клеми живлення
• Інтерфейс RS485
• Інтерфейс CAN
• Перемикач термінатора 120Ω (RS485)
• Перемикач термінатора 120Ω (CAN)
• Контакти управління реле
• Роз'єм зовнішнього живлення

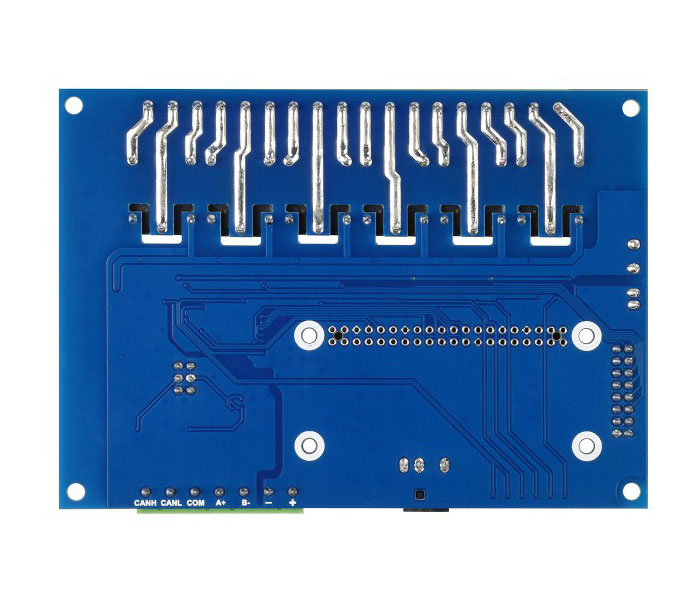

• Потовщені струмові доріжки для потужних навантажень

Розміри:

Комплектація:

• Модуль реле в корпусі
• Інструкція та приклади програм
• Raspberry Pi Zero не входить до комплекту
