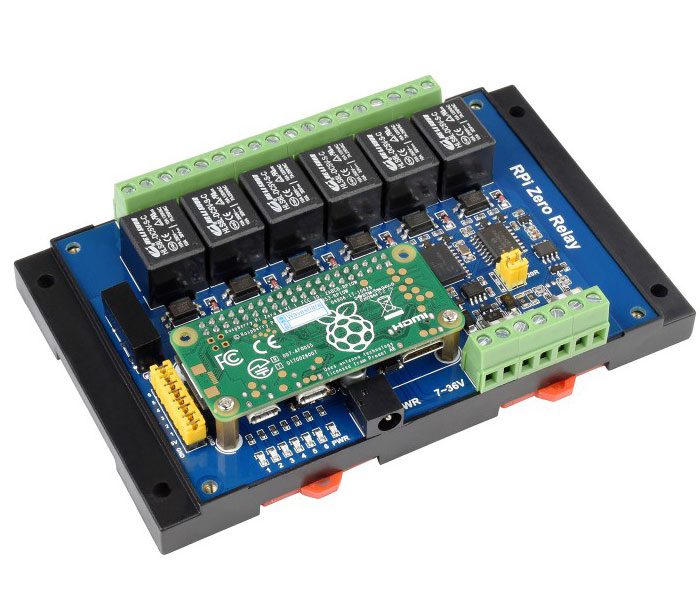

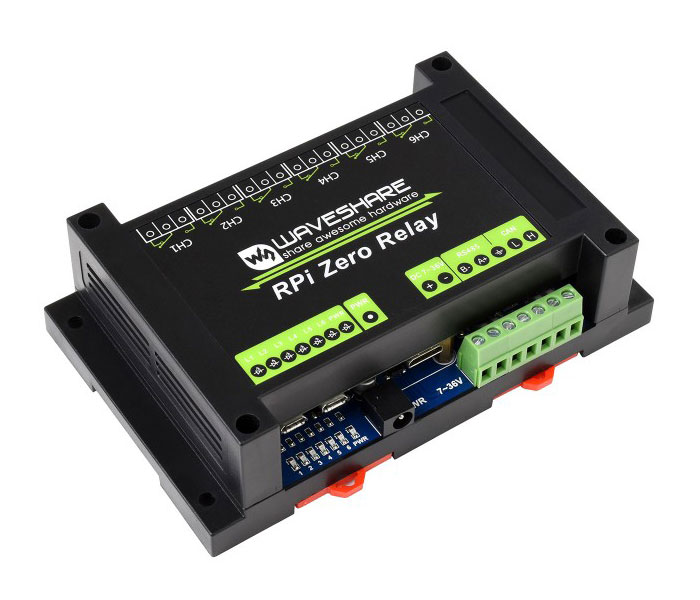

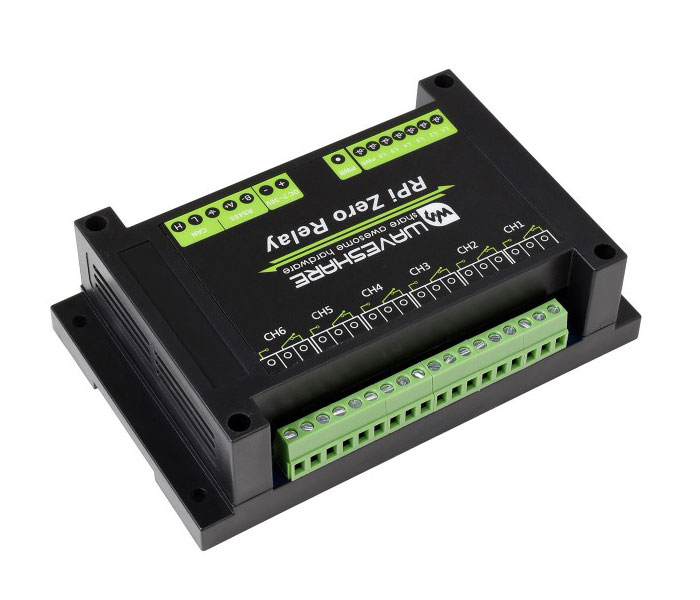

Промышленный 6-канальный модуль реле для Raspberry Pi Zero

Промышленный 6-канальный модуль реле для Raspberry Pi Zero - мощный и надёжный модуль, разработанный специально для Raspberry Pi Zero / Zero WH. Он обеспечивает стабильное управление нагрузками до 10А 250В AC или 10А 30В DC и оснащён полной электрической изоляцией для безопасной работы в промышленных условиях.

Код производителя: 20863, RPi Zero Relay (EU)

Особенности:

• Два интерфейса связи: RS485 и CAN
• Полная гальваническая развязка
• Оптическая развязка (оптопары) защищает от помех и высоковольтных наводок
• TVS-диоды и самовосстанавливающиеся предохранители защищают от перенапряжений и электростатических разрядов
• Надёжные реле высокого качества, рассчитанные на ток до 10А

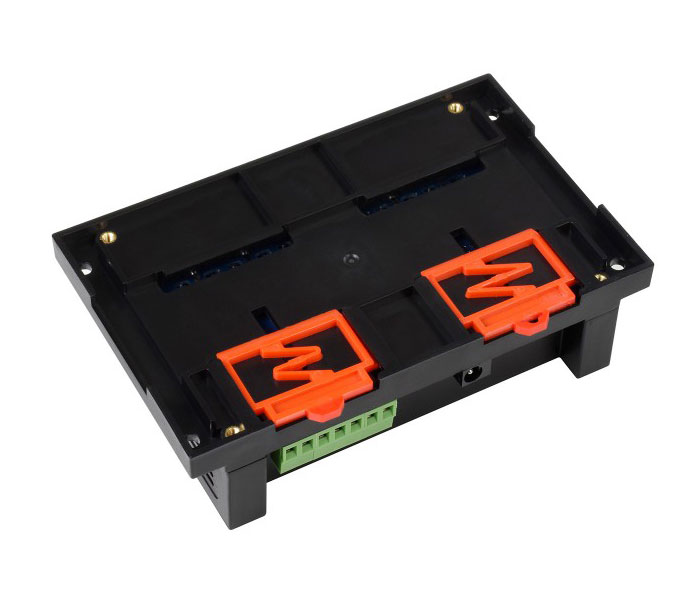

• ABS корпус на DIN-рейку для лёгкого монтажа и безопасного использования
• Поддержка Python и WiringPi - готовые библиотеки и примеры кода

Технические характеристики:

• Рабочее напряжение: 7-36 В
• Количество каналов: 6
• Интерфейсы: RS485, CAN
• Контактная форма: 1NO 1NC
• Максимальный ток: ≤10А
• Напряжение нагрузки: ≤250В AC / ≤30В DC
• Совместимость: Raspberry Pi Zero, Zero WH (с пинами)
• Корпус: на DIN-рейкой

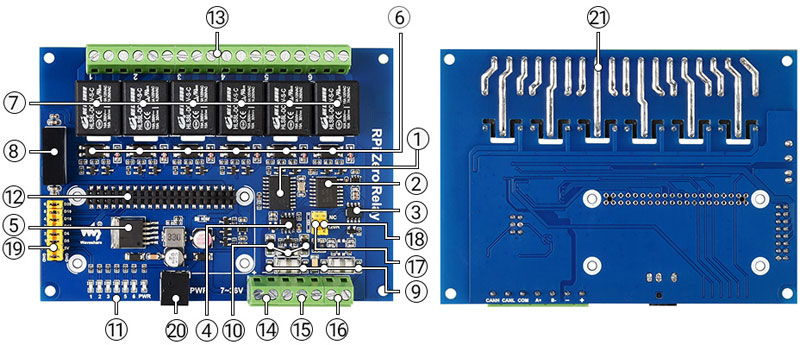

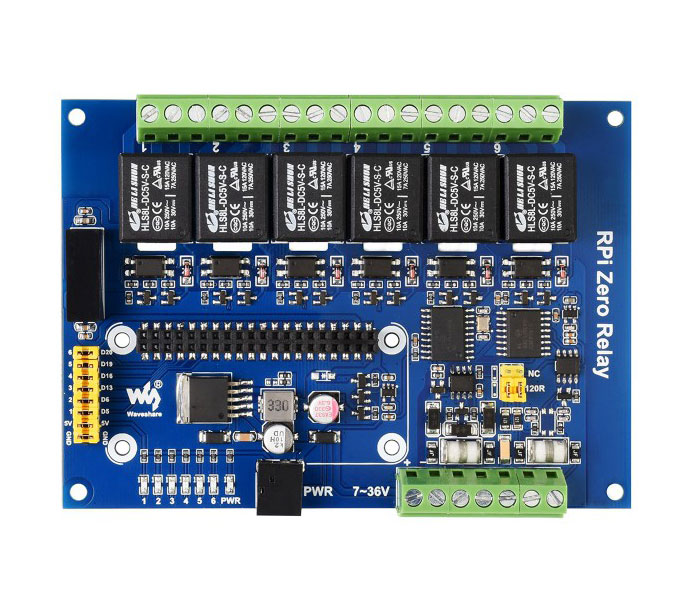

Элементы на плате:

1. MCP2515 - CAN контроллер
2. SI8642ED-B-IS - цифровой изолятор
3. SN65HVD230 - CAN трансивер
4. SP3485EN - RS485 трансивер
5. LM2596 - понижающий регулятор напряжения
6. Оптрон
7. 6 реле (до 10А 250В AC / 30В DC)
8. Изоляция источника питания
9. Самовосстанавливающиеся предохранители
10. TVS диоды
11. Индикаторы реле

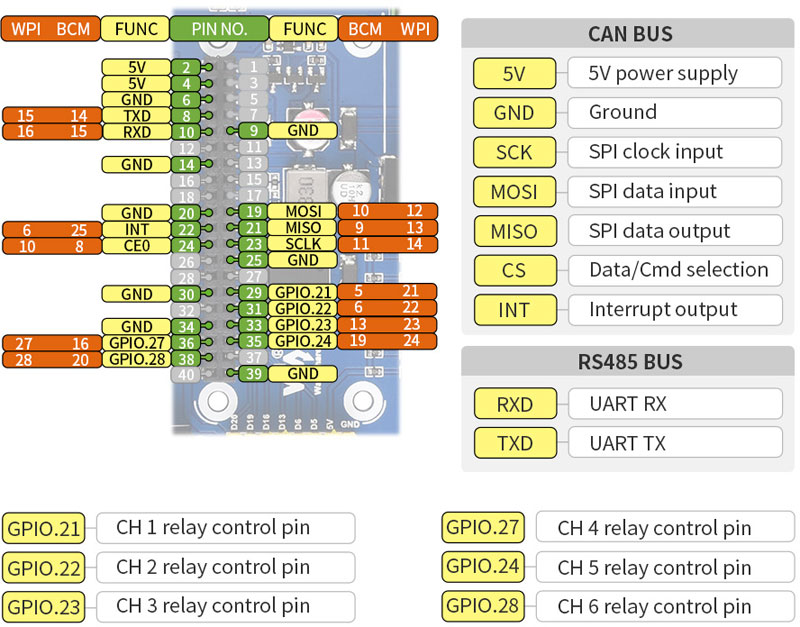

12. 40-контактный разъём GPIO
13. Клеммы подключения реле
14. Клеммы питания
15. Интерфейс RS485
16. Интерфейс CAN
17. Переключатель терминатора 120Ω (RS485)
18. Переключатель терминатора 120Ω (CAN)
19. Контакты управления реле
20. Разъём внешнего питания

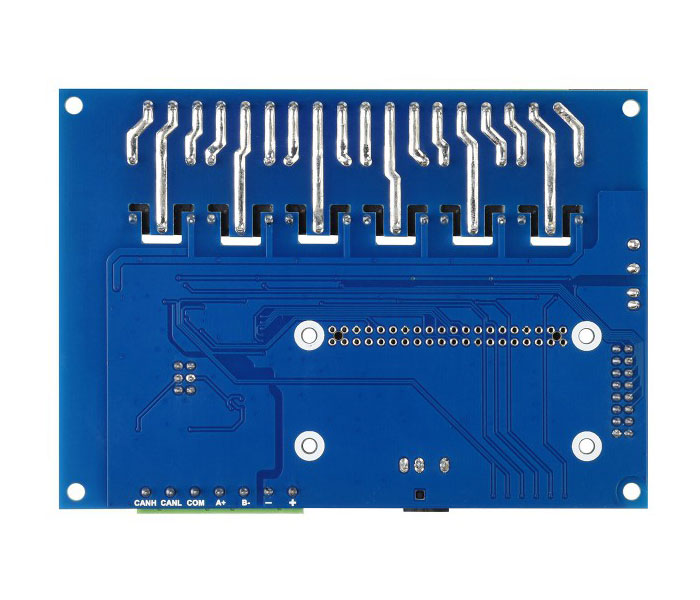

21. Утолщённые токовые дорожки для мощных нагрузок

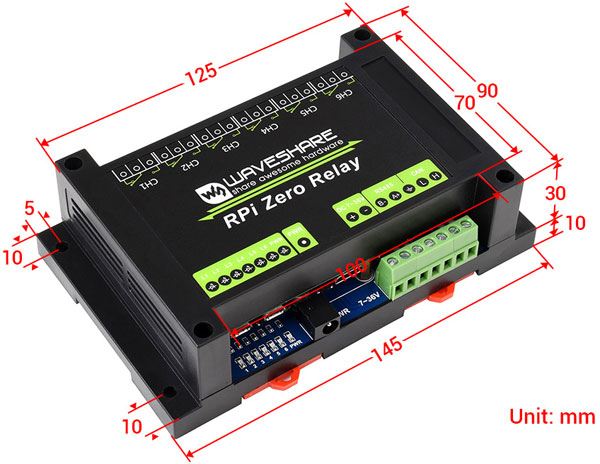

Размеры:

Комплектация:

• Модуль реле в корпусе
• Документация и примеры кода
• Без Raspberry Pi Zero (приобретается отдельнои

Ссылки:

• Wiki
