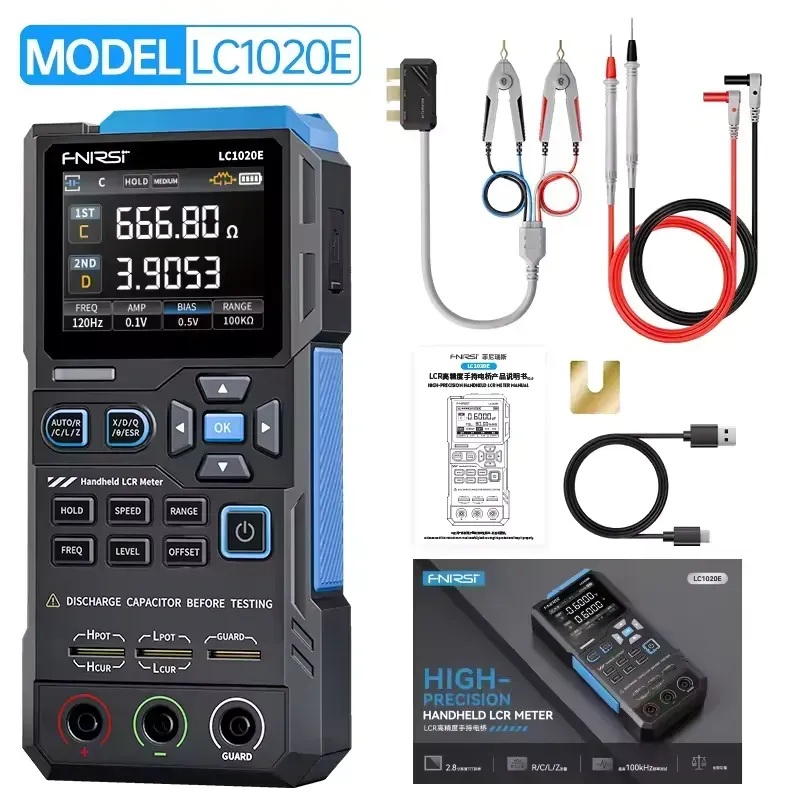

Портативний цифровий LCR-тестер FNIRSI LC1020E

FNIRSI LC1020E - це просунутий портативний вимірювальний прилад, розроблений для роботи з радіоелектронними компонентами на професійному рівні. Він поєднує можливості лабораторного устаткування з мобільністю кишенькового тестера, забезпечуючи точні вимірювання індуктивності, ємності та опору в широкому діапазоні. Завдяки продуманій конструкції, сучасній електроніці та інтелектуальним алгоритмам аналізу модель підходить як для фахівців сервісних центрів, так і для інженерів-розробників, викладачів та радіоаматорів.

Код виробника: LC1020E

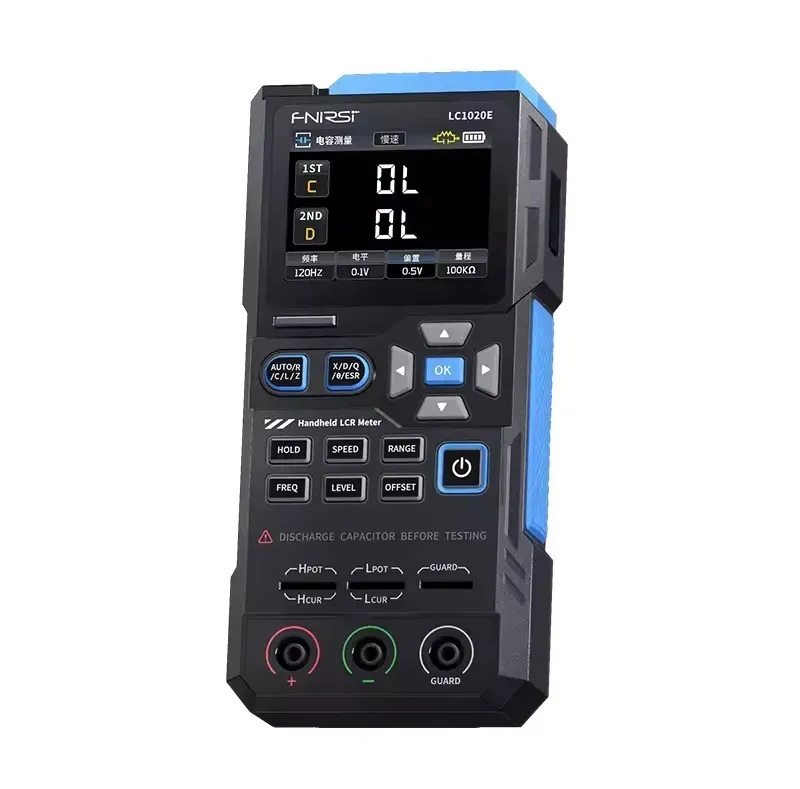

Прилад оснащений яскравим кольоровим дисплеєм, який чітко відображає результати вимірювань, тип підключеного елемента, вибраний режим та додаткову службову інформацію. Завдяки ергономічному корпусу LC1020E зручно тримати в руці або використовувати як настільний інструмент - передбачена відкидна ніжка-підставка.

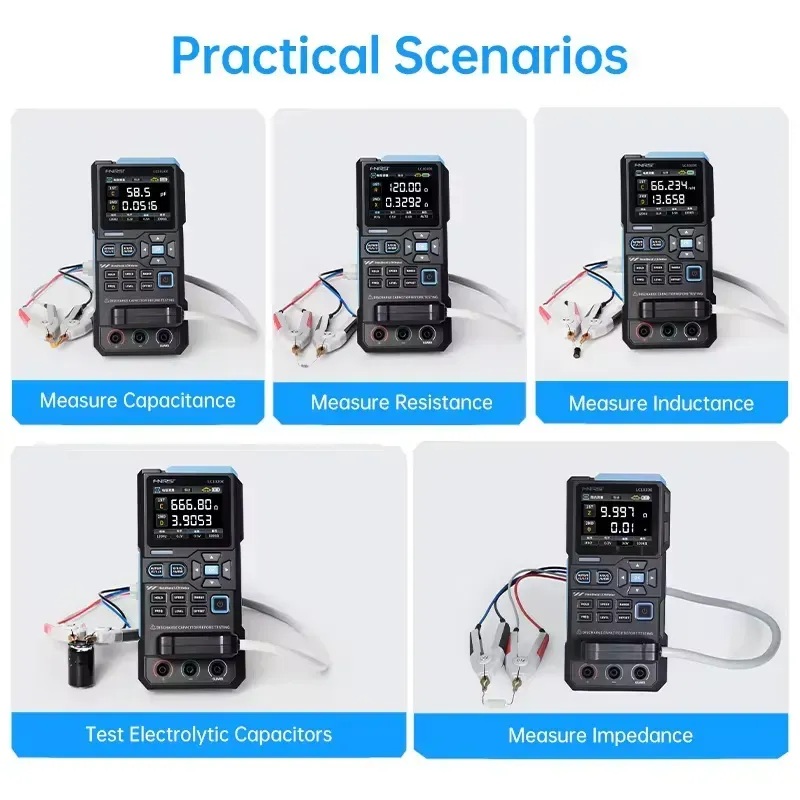

LC1020E підтримує три основні типи вимірюваних компонентів:

L - індуктивність
C - ємність
R - активний опір

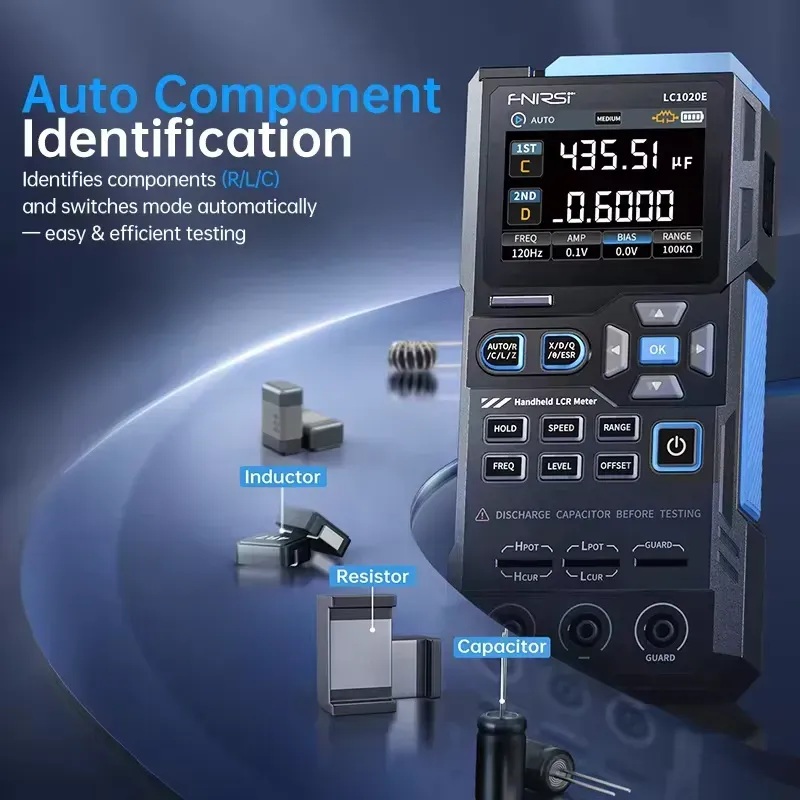

Прилад автоматично визначає тип підключеної деталі, оптимально підбираючи діапазон і параметри тестування. Така автоматизація значно прискорює робочий процес: оператор може просто під'єднати елемент і одразу отримати правильне значення без додаткових налаштувань.

Заявлена базова точність 0.3% робить LC1020E придатним для діагностики, відбраковування компонентів, освітніх цілей та напівпрофесійного виробництва.

Вимірювання можуть проводитися на заданих частотах тестового сигналу - 100 Гц, 120 Гц, 1 кГц, 10 кГц і 100 кГц (залежно від робочого режиму), що дозволяє більш точно оцінювати поведінку елементів у реальних умовах.

Основні особливості:

• Висока точність - базова похибка всього 0.3% для стабільних та надійних результатів.
• Широкий діапазон вимірювань:
  • Індуктивність: 0 ~ 100 H
  • Ємність: 0 ~ 100 mF
  • Опір: 0 ~ 100 MΩ

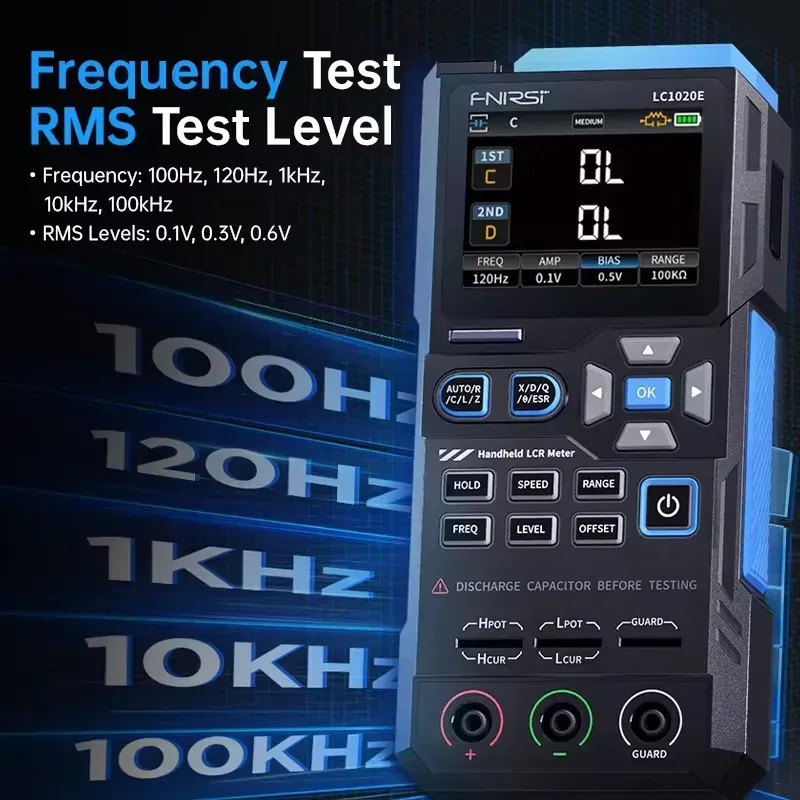

• Гнучкі режими тестування - п'ять частот (100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц) та три рівні напруги (0.1В, 0.3В, 0.6В).
• Подвійні вимірювальні порти - 3-контактні для швидких перевірок та 5-контактні з 4-провідним методом Кельвіна для максимальної точності.

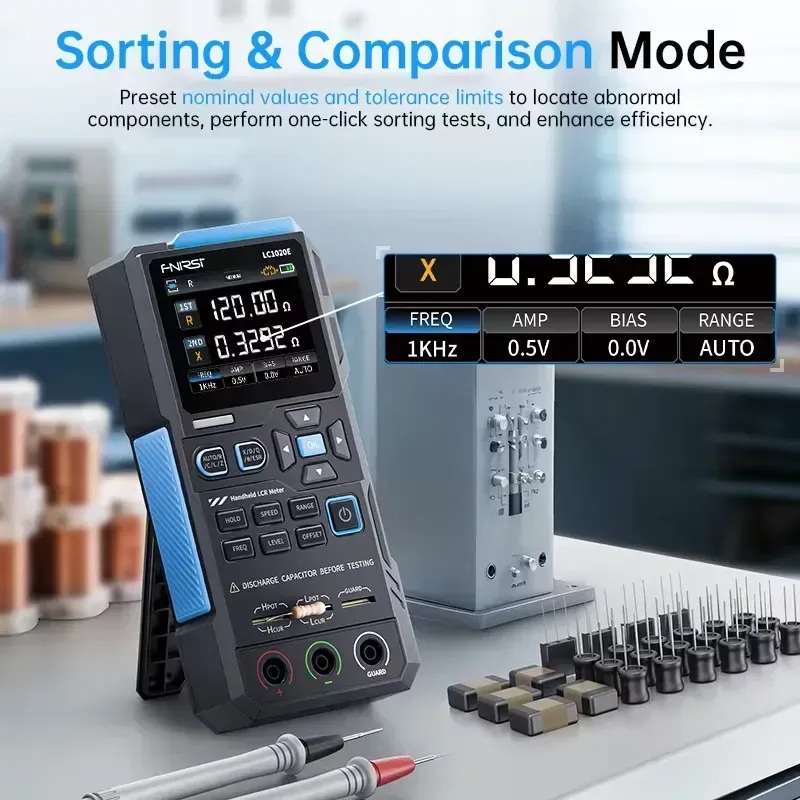

• Інтелектуальне сортування компонентів - автоматична перевірка відповідності номіналу та допуску (0.1%–99.9%) з індикацією «Pass/Fail».

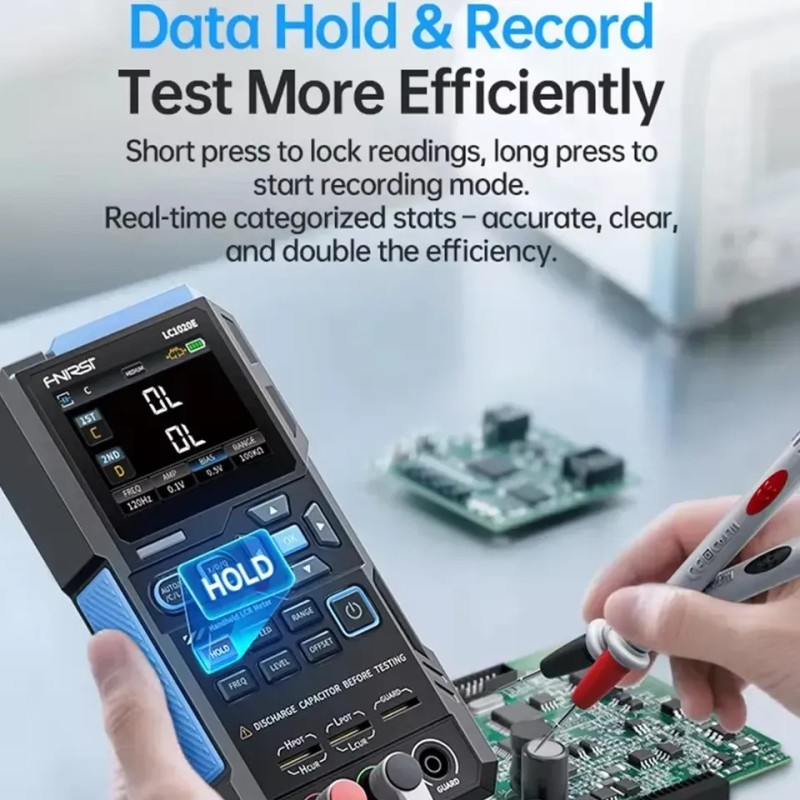

• Запис результатів - підрахунок успішних та невдалих тестів для зручного контролю якості.

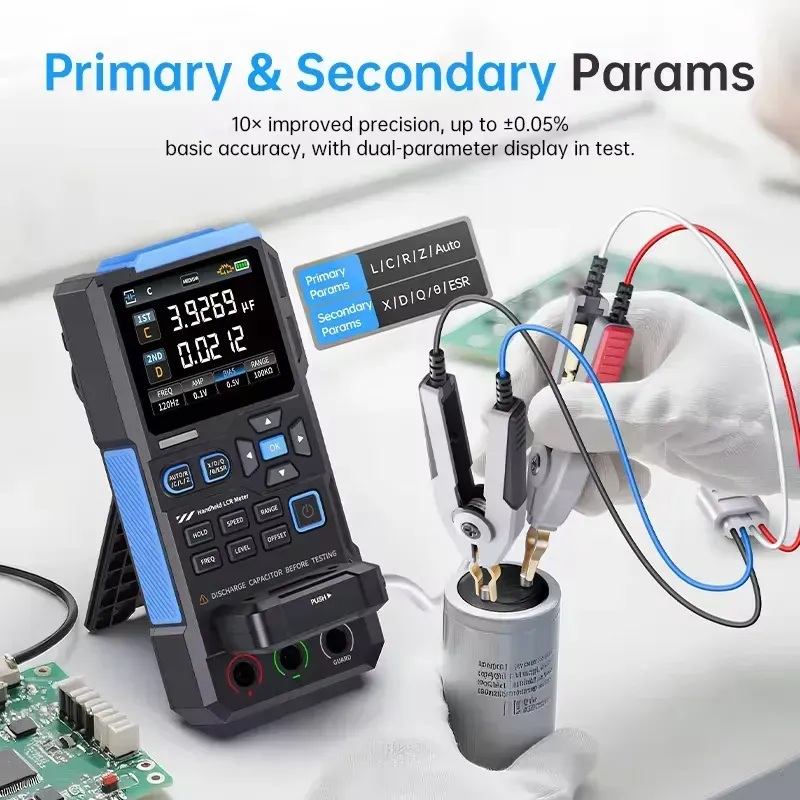

• Яскравий 2.8″ TFT-дисплей - відображає основні та додаткові параметри (L/C/R/Z, X/D/Q/θ/ESR).
• Автономність - вбудований акумулятор 3000 мА·год забезпечує тривалу роботу без заряджання.
• Зручний інтерфейс - вибір мови, регулювання яскравості, звукова індикація та автовимкнення.

Технічні характеристики:

• Модель: LC1020E
• Базова точність: ±0.3%
• Частоти тестування: 100Гц, 120Гц, 1кГц, 10кГц, 100кГц
• Рівні тестової напруги: 0.1В, 0.3В, 0.6В
• Діапазони вимірів:
• L: 0 ~ 100 H
• C: 0 ~ 100 mF
• R: 0 ~ 100 MΩ
• Дисплей: 2.8″ TFT LCD, 4.5 розряду (основний + додатковий параметр)
• Параметри вимірювання: R/L/C/Z, X/D/Q/θ/ESR
• Калібрування: відкрите та короткозамкнене
• Живлення: літій-іонний акумулятор 3000 мА·год, 3.7В
• Інтерфейс: USB Type-C
• Вихідний опір: 100 Ω
