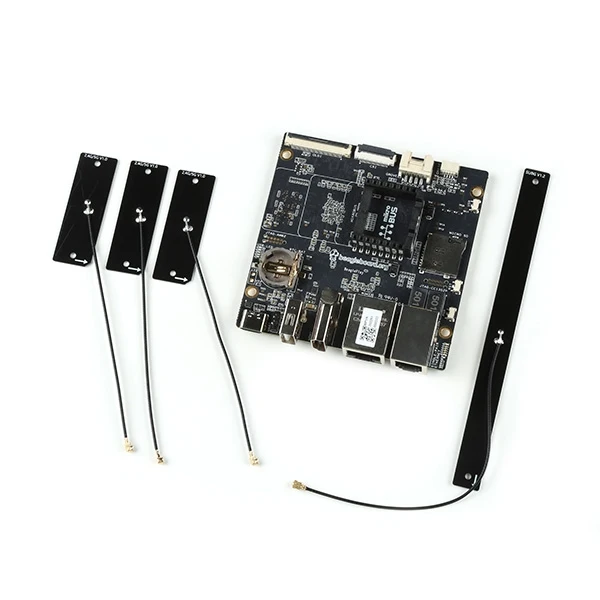

BeaglePlay 2 ГБ

Робота з Linux стала простою і захоплюючою завдяки тисячам доступних готових датчиків, виконавчих механізмів, індикаторів та варіантів підключення за протоколами mikroBUS, Grove та QWIIC, системою на кристалі TI Sitara AM625 з чотириядерним процесором Arm Cortex-A53 1.4 ГГц, мікроконтролерами PRU, M4, M4, бездротовим зв'язком 5 ГГц, 2.4 ГГц та нижче 1 ГГц, а також однопарним Ethernet з живленням по лінії передачі даних. У комплект також входять стрічкові кабелі для камери та сенсорного екрану. Для розширення цієї системи не потрібні навички роботи з макетними платами - просто підключіть, подайте харчування і використовуйте велику екосистему драйверів Linux. Бажаєте віддалений датчик? Використовуйте технологію BeagleConnect® за допомогою бездротової мережі IEEE 802.15.4 нижче 1 ГГц для підключення до BeagleConnect® Freedom на відстані до 1 км.

Характеристики:

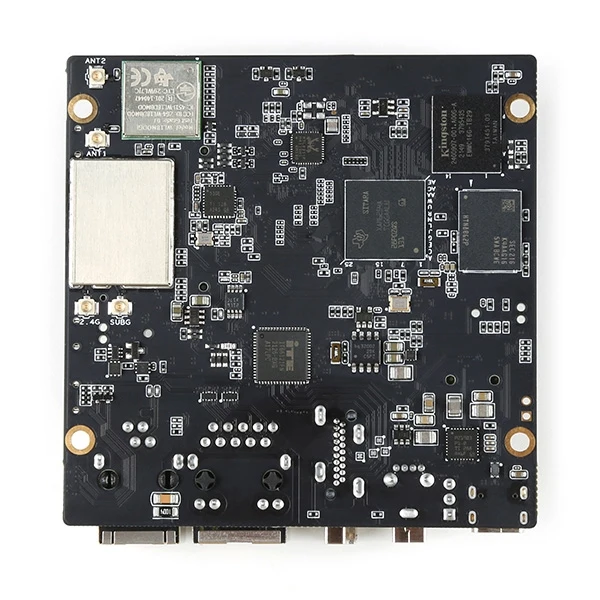

• Процесор Texas Instruments AM625:
  • Чотириядерна 64-бітна підсистема процесора Arm Cortex-A53 із частотою до 1.4 ГГц
  • 512 КБ загальної кеш-пам'яті L2
  • Кожне ядро ​​A53 має 32 КБ кешу L1 DCache та 32 КБ кешу L1 ICache
  • Arm Cortex-M4F із частотою до 400 МГц
  • Оперативна пам'ять: 256 КБ SRAM
  • Графічний процесор PowerVR Rogue AXE-1-16M
  • Швидкість заповнення > 500 Мпікселів/с
  • 500 Мтекселів/с, >8 ГФЛОПС
  • OpenGL ES 3.1, Vulkan 1.2
  • Підсистема PRU із частотою до 333 МГц
• Бездротовий мікроконтролер Texas Instruments Simplelink™ CC1352P7:
  • 48-МГц процесор Arm® Cortex®-M4F
  • 704 КБ флеш-пам'яті для програм
  • 256 КБ ПЗУ для протоколів та бібліотечних функцій
  • 144 КБ наднизькострумовий SRAM
  • Двохдіапазонна робота в діапазонах нижче 1 ГГц та 2.4 ГГц
  • Програмований радіомодуль підтримує 2-(G)FSK, 4-(G)FSK, MSK, OOK, Bluetooth® 5.2 Low Energy, IEEE 802.15.4 PHY та MAC
• Компактний форм-фактор 8 см x 8 см
• Пам'ять:
  • 2 ГБ DDR4
  • 16 ГБ флеш-пам'яті eMMC
• Роз'єм microSD
• Дисплей:
  • HDMI Type-A (повнорозмірний) (1080P, 24 біт)
  • Роз'єм OLDI FPC для сенсорних дисплеїв
• Інноваційні мережеві можливості:
  • Wi-Fi MIMO 2.4/5 ГГц
  • Bluetooth Low-Energy 2.4 ГГц, Zigbee
  • бездротовий зв'язок sub-GHz, Wi-SUN, Amazon Sidewalk
  • Gigabit Ethernet (RJ45)
  • однопарний Ethernet із живленням по лінії передачі даних (RJ11)
• Додаткові модулі:
  • mikroBUS (I2C/UART/SPI/MCAN/MCASP/PWM/GPIO)
  • Seeed Grove (I2C/UART/ADC/PWM/GPIO)
  • Sparkfun QWIIC (I2C)
• Iнше:
  • Роз'єм FPC для камери
  • Резервне живлення годинника реального часу від батареї Роз'єм
  • Відлагоджувальні з'єднання JTAG TAG-CONNECT для AM6254 та CC1352P7

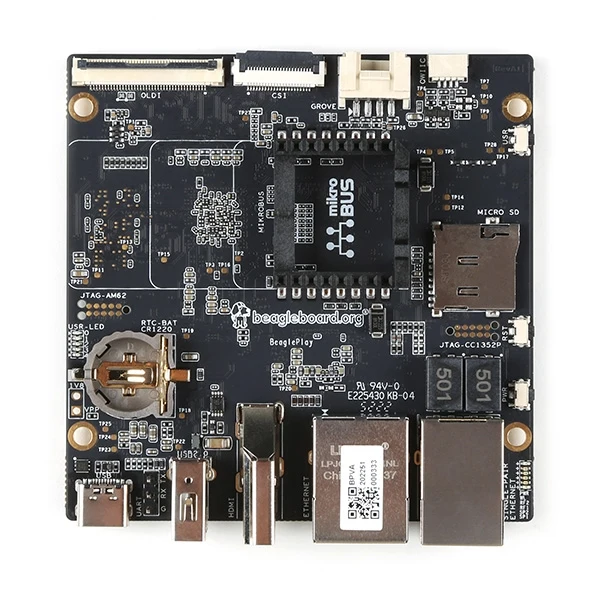

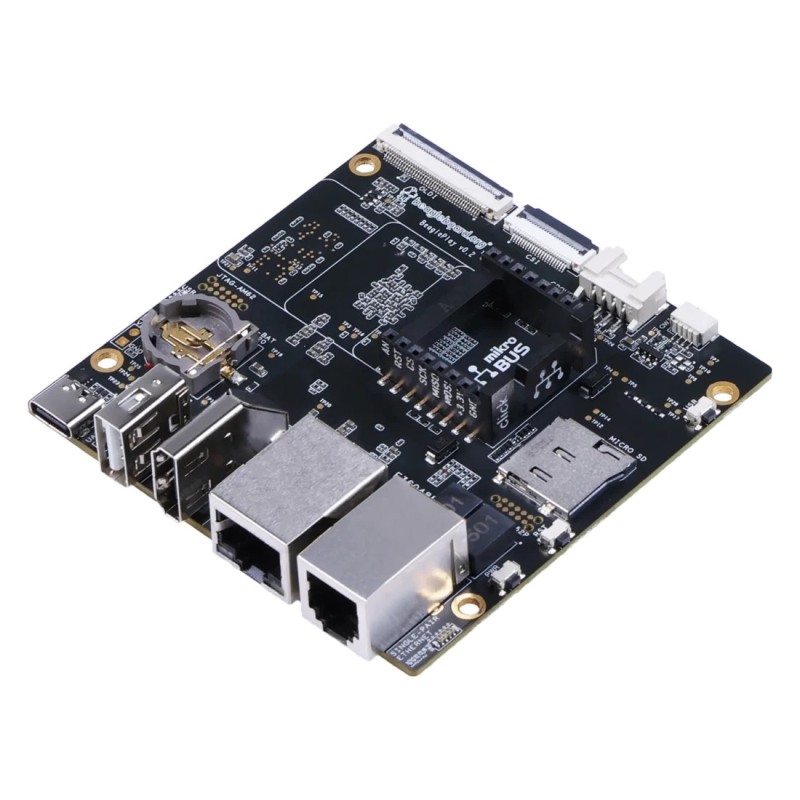

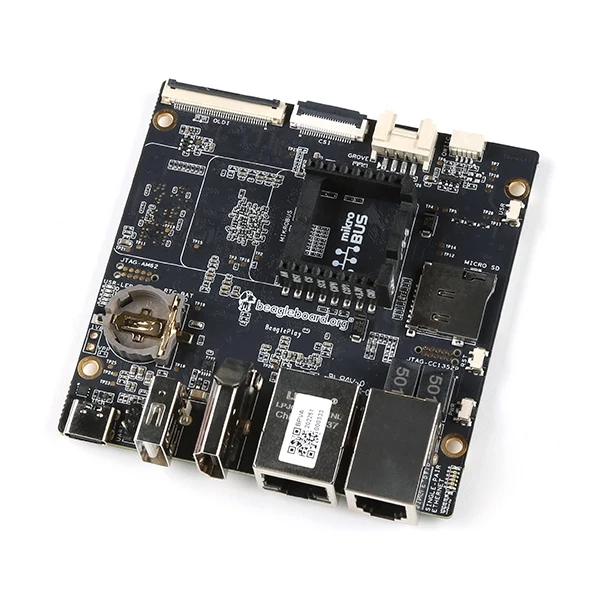

Сторона компонентів плати:

• Батарея RTC - В годиннику реального часу (RTC) BQ32002 використовується батарейка CR1220 3V.
• Користувальницькі світлодіоди - П'ять світлодіодів користувача, розділ «Харчування» та «Завантаження» надають більш докладну інформацію. Ці світлодіоди підключені до SoC AM6254.
• JTAG (AM62) - Порт налагодження JTAG на SoC AM6254
• mikroBUS – mikroBUS для плат MikroE Click або будь-яких сумісних додаткових модулів.
• OLDI - AM6254 OpenLDI (OLDI) порт дисплея
• CSI - Послідовний інтерфейс камери AM6254 (MIPI CSI-2)
• Grove – порт підключення модулів SeeedStudio Grove
• QWIIC - Порт SparkFun QWIIC / Adafruit STEMMA-QT для підключення модулів I2C
• Кнопка користувача - Програмована кнопка, також служить кнопкою вибору режиму завантаження (SD-карта/eMMC). Натисніть і утримуйте, щоб вибрати картку SD як завантажувальний носій.
• SD-карта - Використовується для розширення пам'яті, завантаження Linux або прошивки останньої версії образу на eMMC.
• Кнопка скидання - Натисніть, щоб перезавантажити плату BeaglePlay (AM6254 SoC)
• JTAG (CC1352) - JTAG-порт для налагодження мікросхеми CC1352P7
• Кнопка живлення - Натисніть, щоб вимкнути (OFF), утримуйте, щоб увімкнути (ON).
• Світлодіодні індикатори живлення та підключення - Світлодіодні індикатори живлення, радіочастотного модуля CC1352 та підключення однієї пари проводів.
• Однопарний Ethernet – однопарний порт Ethernet з живленням по лінії передачі даних.
• Гігабітний Ethernet - Дротове підключення до інтернету зі швидкістю 1 Гбіт/с
• Вихід HDMI – Повнорозмірний порт HDMI для підключення до зовнішніх моніторів.
• Порт USB-A - Порт для підключення USB-пристроїв, таких як камери, клавіатури та миші тощо.
• Порт USB-C - Порт ролі даних живлення та пристрою

Посилання:

• Обговорення на форумі
• Репозиторій апаратного проектування та система відстеження помилок
• Репозиторій Linux
• Репозиторій документації
• Репозиторії прошивки CC1352P7
• Інші пов''язані репозиторії Git
