Універсальний адаптер Waveshare e-Paper ESP32 WiFi / Bluetooth Driver Board для E-Ink панелей

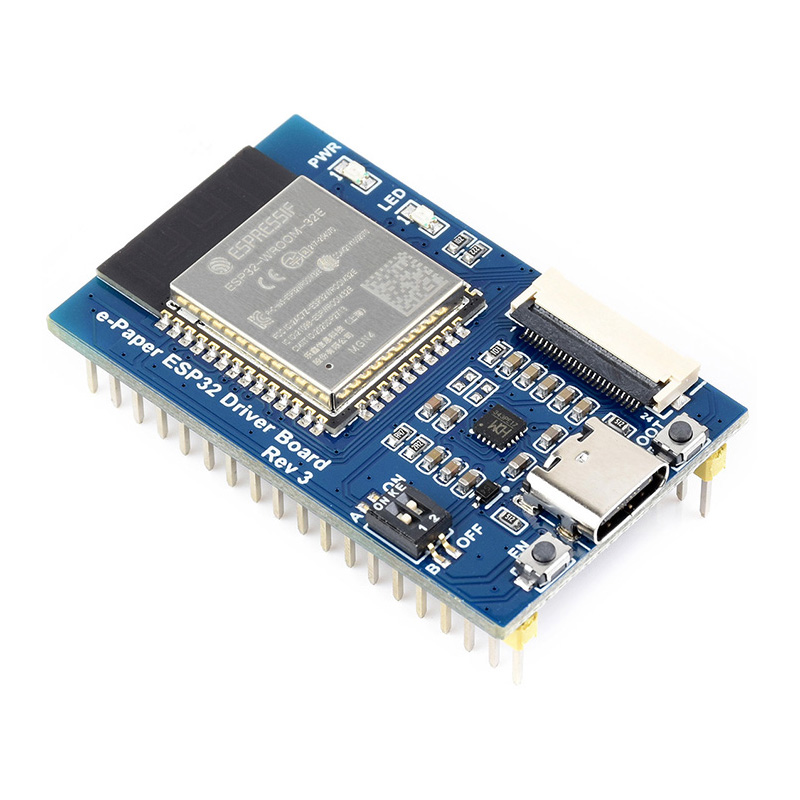

Універсальна плата Waveshare e-Paper ESP32 Driver Board для підключення дисплеїв e-Paper з вбудованим контролером ESP32. Плата розроблена для управління дисплейними панелями e-Ink. Інтерфейси, наявні на борту ESP32 дають можливість завантаження зображень і обміну даними як через USB інтерфейс так і через Wi-Fi або Bluetooth з'єднання. Це дає можливість керувати дисплеєм з комп'ютера, планшета або смартфона. Плата може бути використана для самостійних розробок на базі контролера ESP32 з середовища розробки Arduino IDE.

Плата повністю містить всі необхідні компоненти і готова до використання.

Ключові особливості:

• Заснований на контролері ESP32 з можливістю розробки в середовищі Arduino IDE
• Розроблений і доступний HTML-код сервера, що дозволяє оновлювати відображаємий контент через віддалену веб-сторінку. Підходить для інтернет-додатків.
• Вбудований алгоритм розмиття Флойда-Стейнберга, що дає хорошу візуалізацію півтіней.
• Підтримуються поширені графічні формати: BMP, JPEG, GIF, PNG і т. д.
• Розроблено для використання з бездротовими додатками
• Поставляється з драйвером електронного паперу (з відкритим вихідним кодом)
• Поставляється з ресурсами для розробки і керівництвом користувача

Характеристики:

• Протокол WiFi: 802.11b / g / n
• Комунікаційний роз'єм: TYPE-C
• Протокол Bluetooth: 4.2, включаючи традиційний BR / EDR і BLE з ультранизьким енергоспоживанням
• Інтерфейс обміну з панеллю: 3-дроти SPI, 4-дроти SPI (за замовчуванням)
• Робоча напруга живлення: 5 В
• Робочий струм: від 50 мА до 150 мА
• Габаритні розміри плати: 29,46 мм х 48,25 мм
• Код виробника: e-Paper ESP32 Driver Board

Комплектность:

• Драйвер e-Paper ESP32 Driver Board - 1шт.
• Адаптер e-Paper Adapter - 1шт.
• Шлейф 24PIN FFC - 1шт.

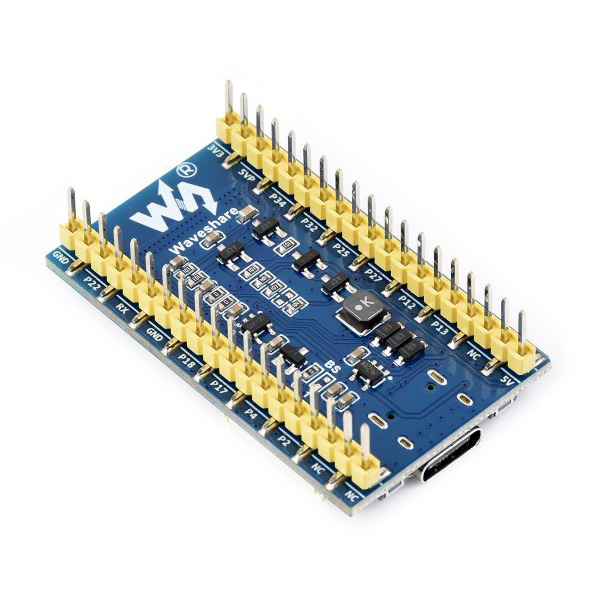

Габаритні розміри і розміщення компонентів на платі:
