Универсальный адаптер Waveshare e-Paper ESP32 WiFi / Bluetooth Driver Board для E-Ink панелей

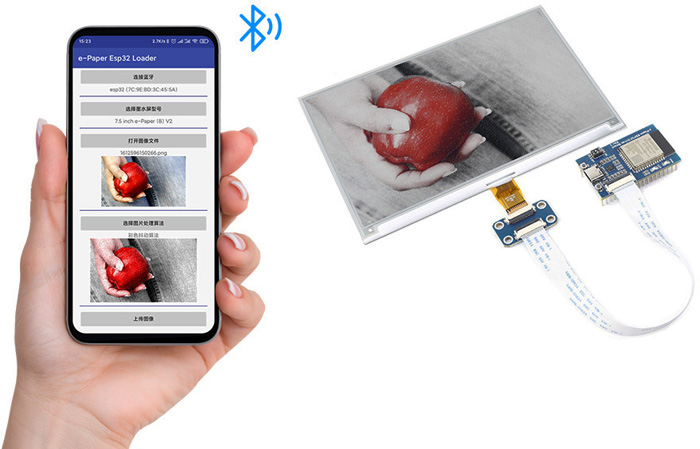

Универсальная плата Waveshare e-Paper ESP32 Driver Board для подключения дисплеев e-Paper со встроенным контроллером ESP32. Плата разработана для управления дисплейными панелями e-Ink. Интерфейсы, имеющиеся на борту ESP32 дают возможность загрузки изображений и обмена данными как через USB интерфейс так и через Wi-Fi или Bluetooth соединение. Это дает возможность управлять дисплеем с компьютера, планшета или смартфона. Плата может быть использована для самостоятельных разработок на базе контроллера ESP32 из среды разработки Arduino IDE.

Плата полностью содержит все необходимые компоненты и готова к использованию.

Ключевые особенности:

• Основан на контроллере ESP32 с возможностью разработки в среде Arduino IDE
• Разработан и доступен HTML-код сервера, позволяющий обновлять отображаемый контент через удаленную веб-страницу. Подходит для интернет-приложений.
• Встроен алгоритм размытия Флойда-Стейнберга, что дает хорошую визуализацию полутеней.
• Поддерживаются распространенные графические форматы: BMP, JPEG, GIF, PNG и т. д.
• Разработан для использования с беспроводными приложениями
• Поставляется с драйвером электронной бумаги (с открытым исходным кодом)
• Поставляется с ресурсами для разработки и руководством пользователя

Характеристики:

• Протокол WiFi: 802.11b / g / n
• Коммуникационный разъем: TYPE-C
• Протокол Bluetooth: 4.2, включая традиционный BR / EDR и BLE с ультранизким энергопотреблением
• Интерфейс обмена с панелью: 3-провода SPI, 4-провода SPI (по умолчанию)
• Рабочее напряжение питания: 5 В
• Рабочий потребляемый ток: от 50 мА до 150 мА
• Габаритные размеры платы: 29,46 мм х 48,25 мм
• Код производителя: e-Paper ESP32 Driver Board

Комплектность:

• Драйвер e-Paper ESP32 Driver Board - 1шт.
• Адаптер e-Paper Adapter - 1шт.
• Шлейф 24PIN FFC - 1шт.

Габаритные размеры и размещение компонентов на плате:
