Базова плата Raspberry Pi Compute Module 4 Lite/eMMC з 8МП камерою від Waveshare

код: DPC681

Базова плата Raspberry Pi Compute Module 4 Lite/eMMC з 8МП камерою від Waveshare

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

очікується

Повідомити

	1
	голосувати

Опис
Відгуки
Задати питання

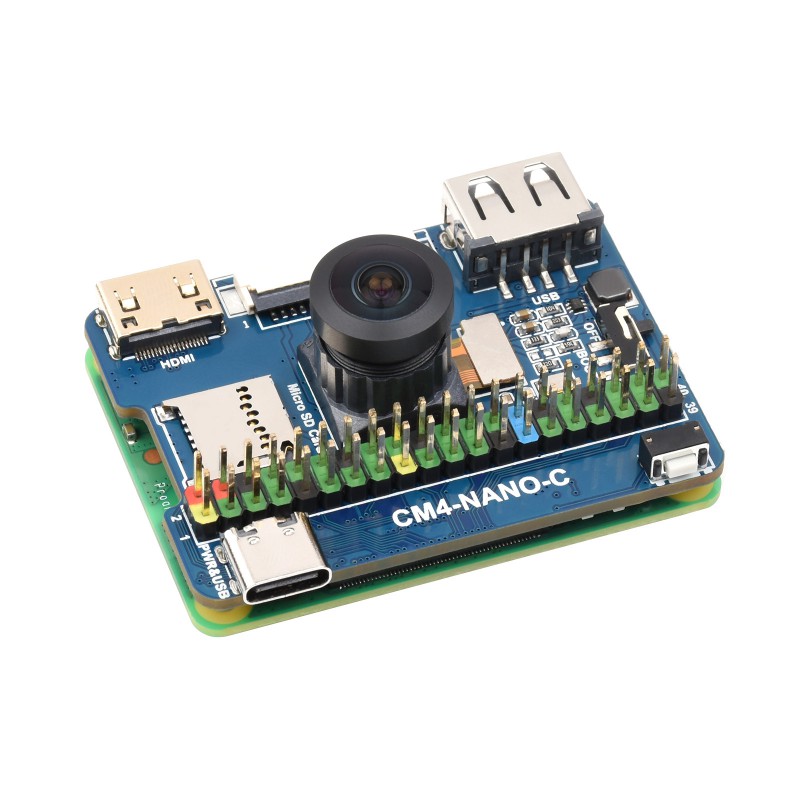

Базова наноплата (C) для Raspberry Pi Compute Module 4, такого ж розміру, що і модуль CM4, з вбудованою 8-мегапіксельною камерою. Призначена для макетування та побудови малогабаритних пристроїв на базі обчислювального модуля CM4.

Код виробника: 23451, CM4-NANO-C

Характеристики:

Гніздо CM4: підходить для всіх варіантів обчислювального модуля 4.
Роз'єм 40-контактний: GPIO-роз'єм для Raspberry Pi × 1
USB Порт: USB 2.0 Type A × 1
Дисплейний порт MIPI: DSI × 1 (15-контактний роз'єм FPC 1,0 мм)
Камера: IMX219-D160 (8 МП, кут огляду 160 °)
Відео вихід: Міні-порт HDMI × 1, підтримка виведення 4K 30 кадрів за секунду.
Сховище: Роз'єм для TF-картки для варіантів Compute Module 4 Lite (без eMMC).
Вхід харчування: 5 В
Розміри 55.0 × 40.0 мм

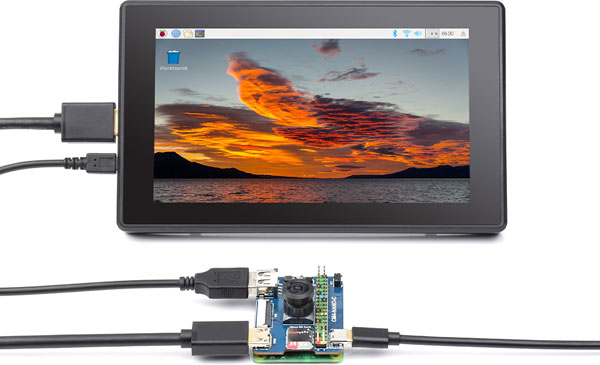

Приклад застосування:

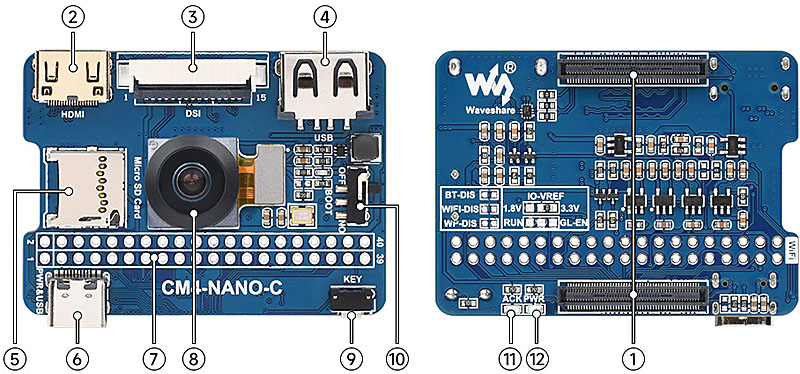

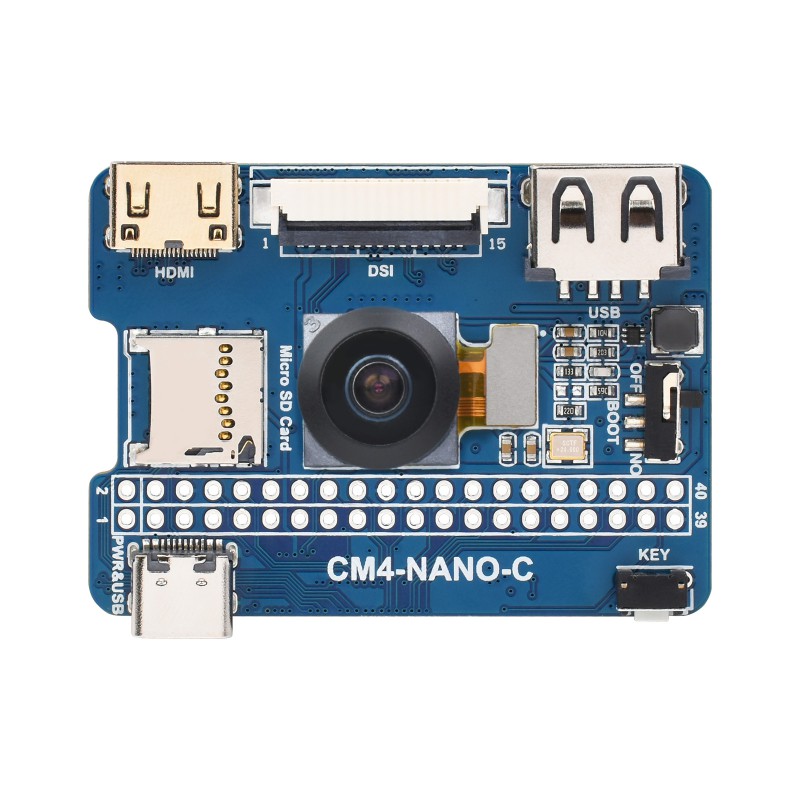

Розташування та призначення компонентів плати:

Роз'єм CM4 - підходить для всіх варіантів обчислювального модуля 4
Порт Mini HDMI - підтримує виведення зображення з роздільною здатністю 4K з частотою 30 кадрів в секунду
Порт DSI – інтерфейс дисплея MIPI DSI
Порт USB 2.0 – для підключення різних USB-пристроїв
Слот для картки пам'яті TF - дозволяє підключати карту пам'яті TF із попередньо записаним чином (ТІЛЬКИ для СМ4 у варіанті Lite)
Джерело живлення / Програмування: - джерело живлення 5 В або використовується для прошивки eMMC
40-контактний роз'єм GPIO - для підключення різних плат розширення (HAT)
Камера IMX219-D160 – 8 Мп, кут огляду 160°
Кнопка користувача - Підключена до GPIO21
Перемикач BOOT:
- УВІМК.: Перемкніть USB на інтерфейс Type C, при увімкненні живлення пристрій перейде в режим завантаження (настроюється як диск великої ємності через завантаження Raspberry Pi).
- ВЫКЛ.: Перемкніть USB на інтерфейс Type A, при увімкненні живлення пристрій не перейде в режим завантаження (завантаження з картки eMMC або TF).
Індикатор ACK – індикатор стану модуля CM4
Індикатор PWR – стан живлення CM4

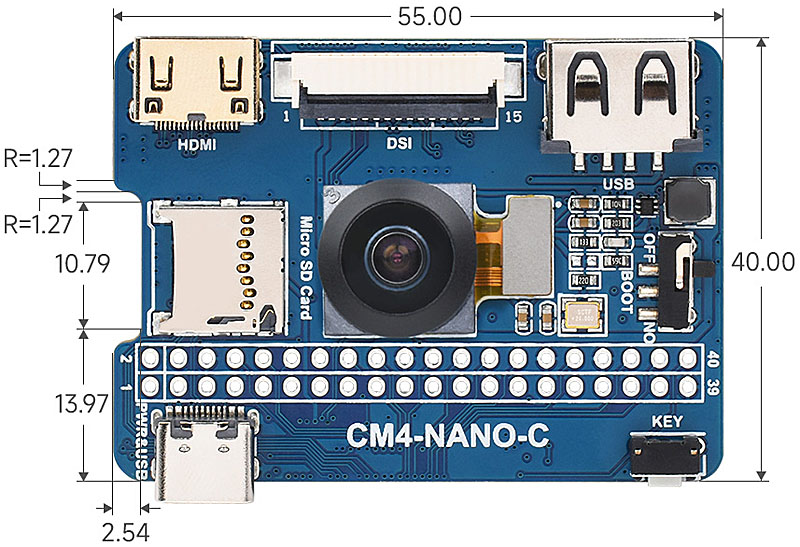

Габаритні розміри:

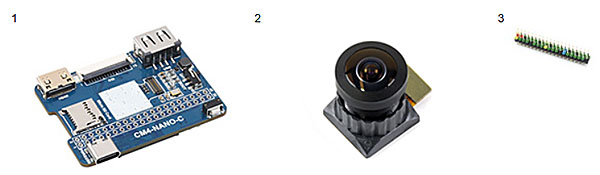

Комплектація:

CM4-NANO-C x1
IMX219-D160 x1
2*20-контактний прямий штирьовий роз'єм з кодуванням кольору x1

Посилання:

Wiki
