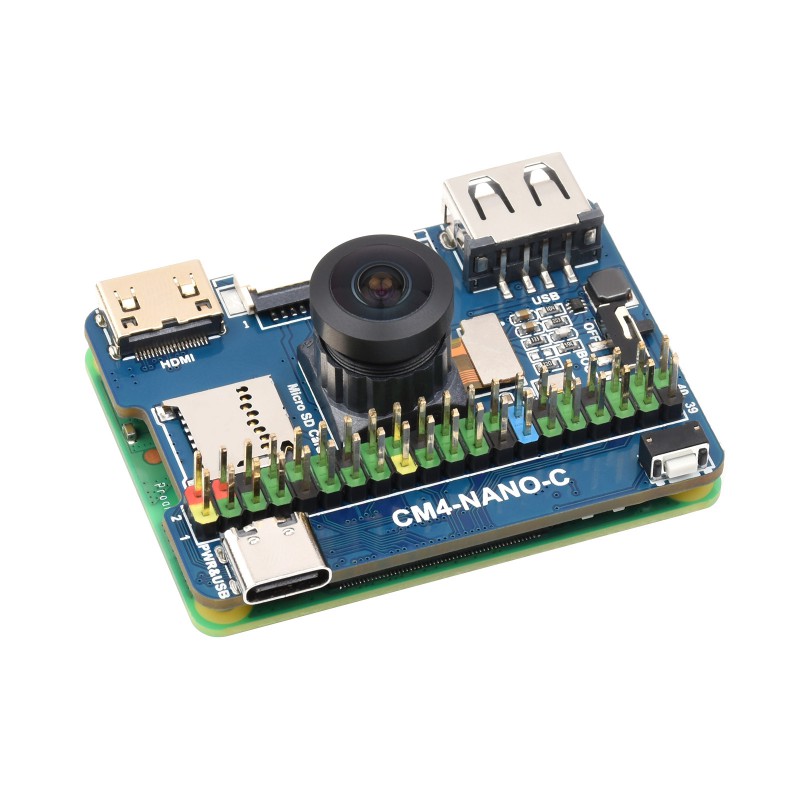

Базовая плата для Raspberry Pi Compute Module 4 Lite/eMMC с 8МП камерой от Waveshare

Базовая нано-плата Raspberry Pi Compute Module 4 Nano Base Board — это компактная плата расширения, разработанная специально для использования с модулем Raspberry Pi Compute Module 4 (CM4). Сам CM4 основан на архитектуре Raspberry Pi 4, но выполнен в уменьшенном форм-факторе, что делает его удобным для интеграции в различные встраиваемые системы и электронные проекты.

Код производителя: 23451, CM4-NANO-C

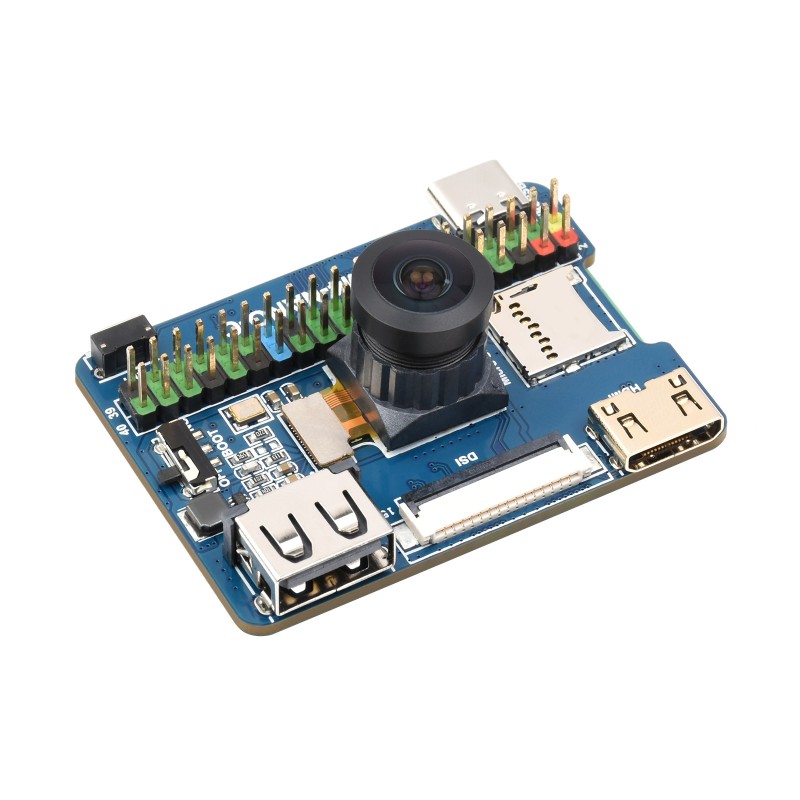

Главное преимущество Nano Base Board (C) — её компактные размеры, практически совпадающие с габаритами самого модуля CM4. Это обеспечивает удобную и аккуратную установку без необходимости дополнительного пространства. Особенностью данной версии является встроенная 8-мегапиксельная камера, которая позволяет реализовать проекты, связанные с видеонаблюдением, фотосъёмкой или компьютерным зрением.

Плата оснащена всеми необходимыми интерфейсами для полноценной работы: GPIO для подключения внешних устройств и датчиков, HDMI для вывода изображения, USB-порты для периферии, а также слот для microSD-карты для хранения данных.

Nano Base Board (C) станет удобным инструментом для разработчиков, работающих с CM4, позволяя быстро создавать прототипы и готовые устройства с расширенным функционалом, включая работу с камерой.

Характеристики:

• Разъем CM4: подходит для всех вариантов вычислительного модуля 4.
• Разъем 40-контактный: GPIO-разъем для Raspberry Pi × 1
• USB Порт: USB 2.0 Type A × 1
• Дисплейный порт MIPI: DSI × 1 (15-контактный разъем FPC 1,0 мм)
• Камера: IMX219-D160 (8 МП, угол обзора 160°)
• Видео выход: Мини-порт HDMI × 1, поддержка вывода 4K 30 кадров в секунду.
• Хранилище: Разъем для TF-карты для вариантов Compute Module 4 Lite (без eMMC).
• Вход питания: 5 В
• Размеры 55.0 × 40.0 мм

Пример применения:

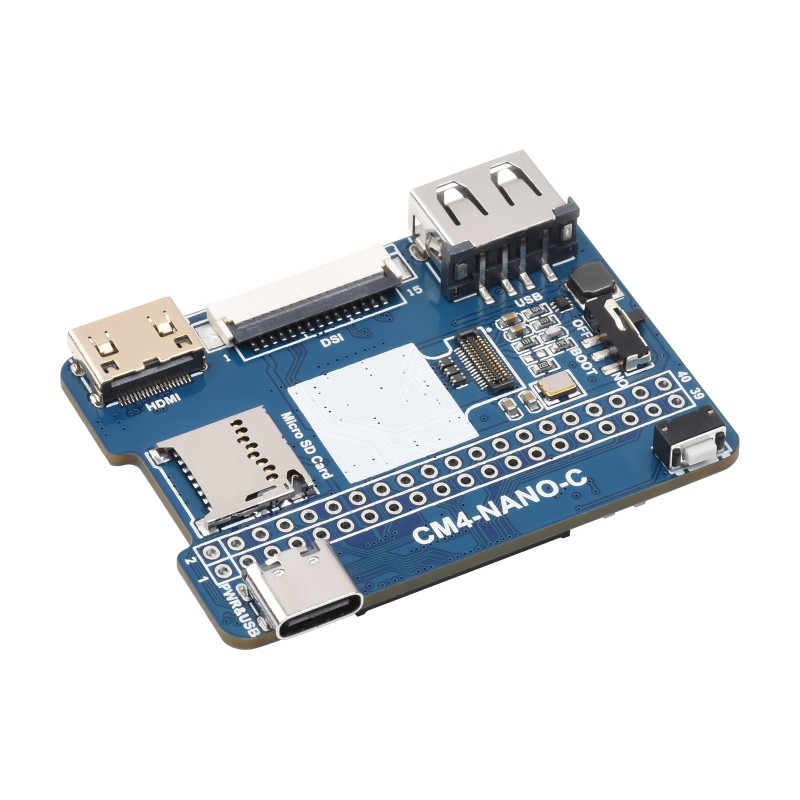

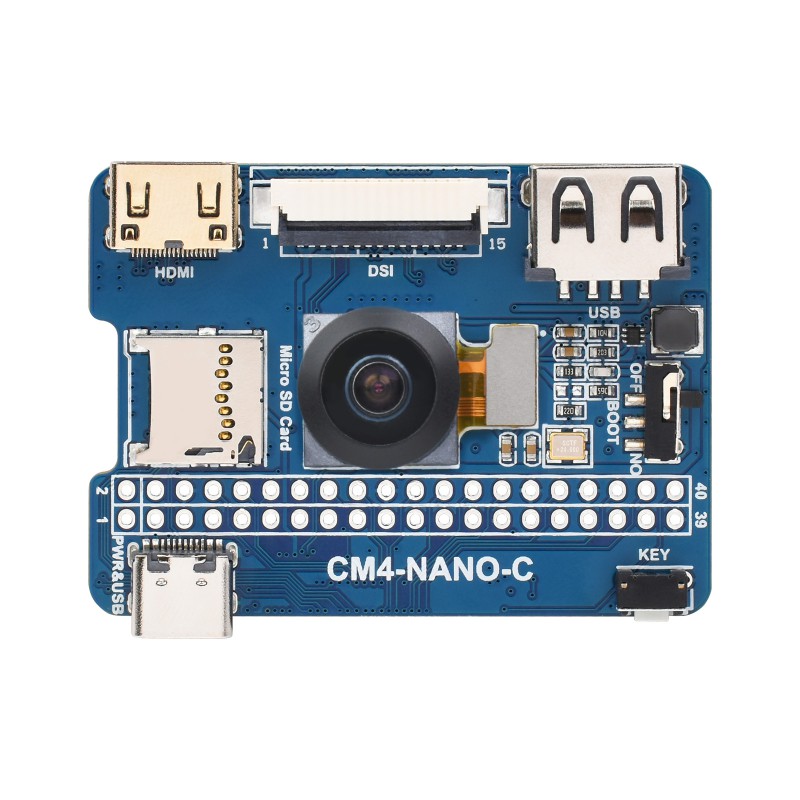

Расположение и назначение компонентов платы:

1. Разъем CM4 - подходит для всех вариантов вычислительного модуля 4
2. Порт Mini HDMI - поддерживает вывод изображения в разрешении 4K с частотой 30 кадров в секунду
3. Порт DSI - интерфейс дисплея MIPI DSI
4. Порт USB 2.0 - для подключения различных USB-устройств
5. Слот для карты памяти TF - позволяет подключать карту памяти TF с предварительно записанным образом (ТОЛЬКО для СМ4 в варианте Lite)
6. Источник питания / Программирование: - источник питания 5 В или используется для прошивки eMMC
7. 40-контактный разъем GPIO - для подключения различных плат расширения (HAT)
8. Камера IMX219-D160 - 8 Мп, угол обзора 160°
9. Кнопка пользователя - Подключена к GPIO21
10. Переключатель BOOT:
    • ВКЛ.: Переключите USB на интерфейс Type C, при включении питания устройство перейдет в режим загрузки (настраивается как диск большой емкости через загрузку Raspberry Pi).
    • ВЫКЛ.: Переключите USB на интерфейс Type A, при включении питания устройство не перейдет в режим загрузки (загрузка с карты eMMC или TF).

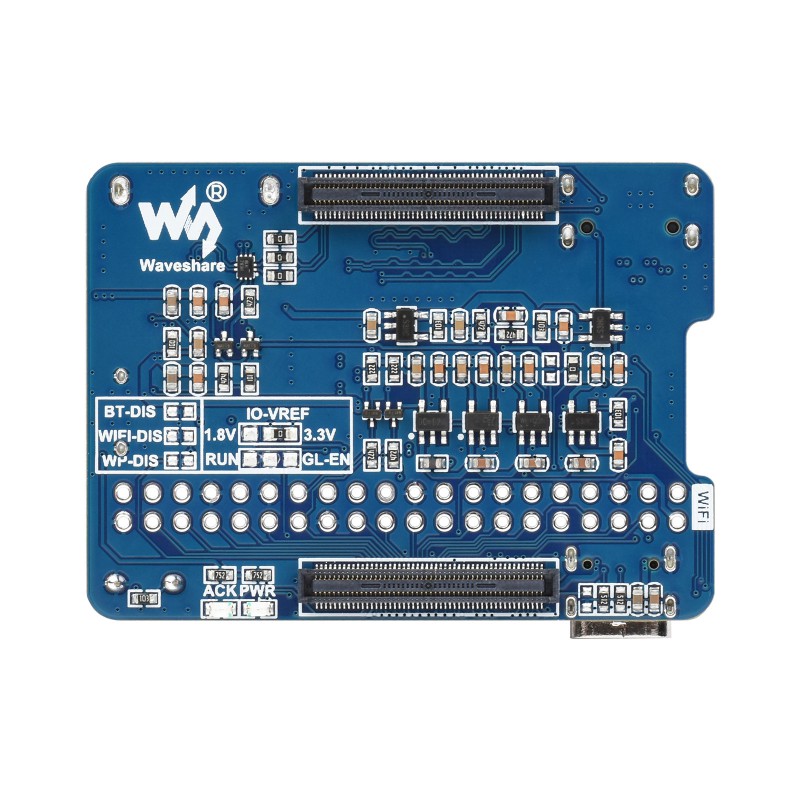

11. Индикатор ACK - индикатор состояния модуля CM4
12. Индикатор PWR - состояние питания CM4

Габаритные размеры:

Комплектация:

1. CM4-NANO-C x1
2. IMX219-D160 x1
3. 2*20-контактный прямой штыревой разъем с цветовой кодировкой x1

Ссылки:

• Wiki
