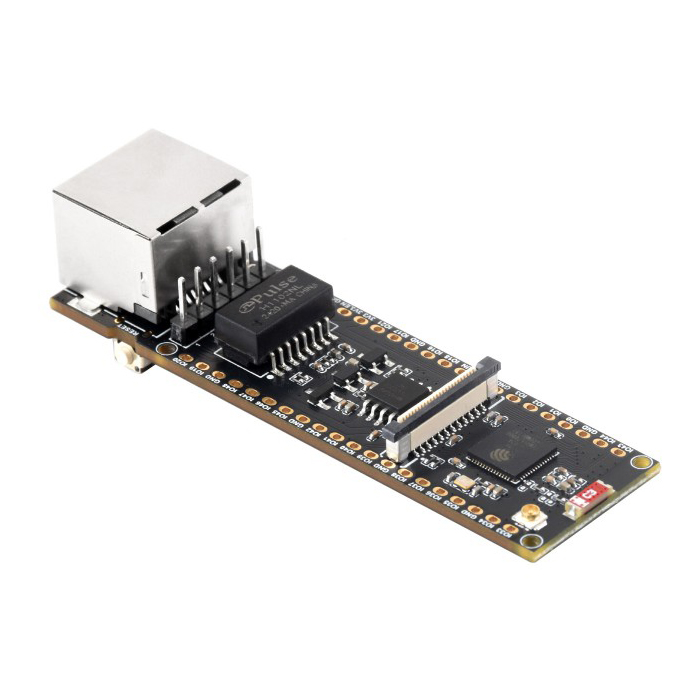

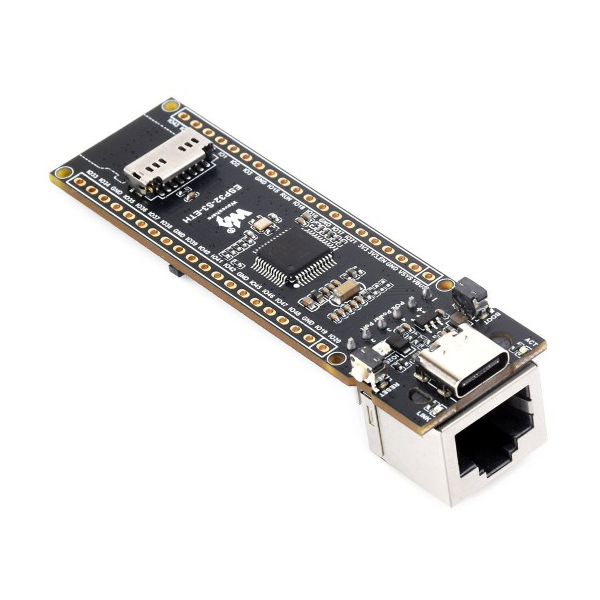

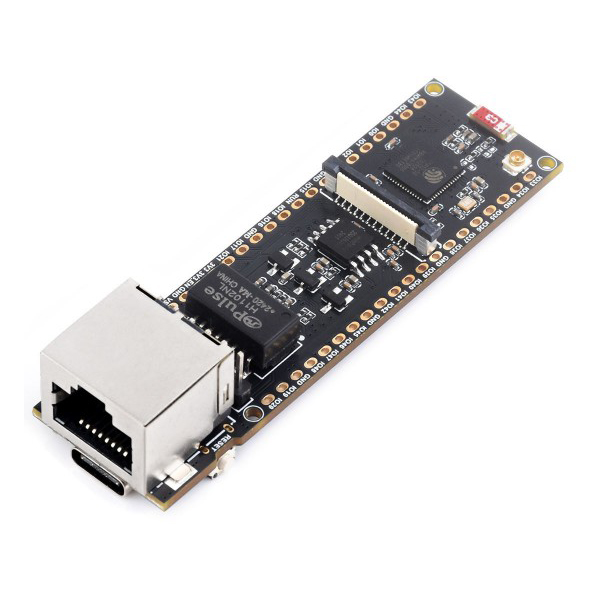

Плата розробника Waveshare ESP32-S3 ETH+PoE, 10/100Mbps, Wi-Fi & Bluetooth

Плата розробки ESP32-S3 ETH, що містить інтерфейс камери, порт Ethernet RJ45 10/100 Мбіт/с з модулем PoE, з підтримкою Wi-Fi і Bluetooth, побудована на двоядерному процесорі 240 МГц. Живиться і програмується плата через порт USB з роз'ємом Type-C. Для зберігання даних встановлено слот для картки TF.

Код виробника: 28972, ESP32-S3-ETH

Плата розробки ETH на базі ESP32-S3R8 підтримує бездротовий зв'язок Wi-Fi та Bluetooth, з надійним та ефективним проводовим підключенням Ethernet з функцією PoE. Вбудований інтерфейс камери, сумісний із OV2640, OV5640 та іншими основними камерами для захоплення зображень та відео. Контакти плати сумісні з роз'ємом Pico і можна використовувати з деякими Raspberry Pi Pico HAT. Спираючись на багаті ресурси з відкритим кодом ESP32, користувачі можуть швидко приступити до розробки власних пристроїв. Модуль підходить для Інтернету речей, отримання зображень, розумного будинку та інших проектів ШІ.

Ключові особливості:

• Використовує високопродуктивний чіп ESP32-S3R8 із двоядерним процесором Xtensa 32-біт LX7, здатним працювати на частоті 240 МГц
• Інтегрована пам'ять SRAM об'ємом 512 КБ, ROM об'ємом 384 КБ, PSRAM об'ємом 8 МБ та флеш-пам'ять об'ємом 16 МБ
• Інтегрований бездротовий зв'язок Wi-Fi 2.4 ГГц та Bluetooth 5 (LE) з бортовою антеною. Підтримує перемикання на використання зовнішньої антени
• Вбудований чіп Ethernet W5500 для розширення мережного порту 10/100 Мбіт/с через інтерфейс SPI
• Опціонально для модуля PoE реалізовано функцію Power over Ethernet (відповідає IEEE 802.3af)
• Вбудований інтерфейс камери, сумісний з OV2640, OV5640 та іншими популярними камерами для фото- та відеозйомки
• Вбудований порт USB Type-C для живлення, завантаження програм та налагодження
• Вбудований слот для карт TF для зовнішнього зберігання фотографій або файлів на карті TF
• Сумісність з роз'ємом Pico, наявність кількох вбудованих периферійних інтерфейсів, висока сумісність та розширюваність

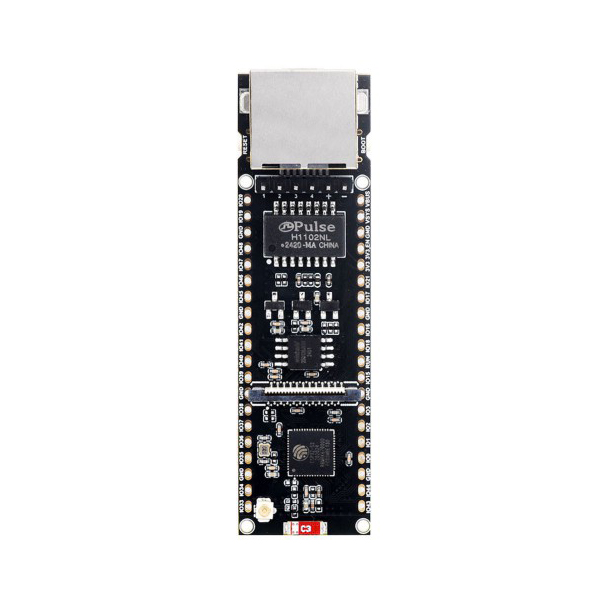

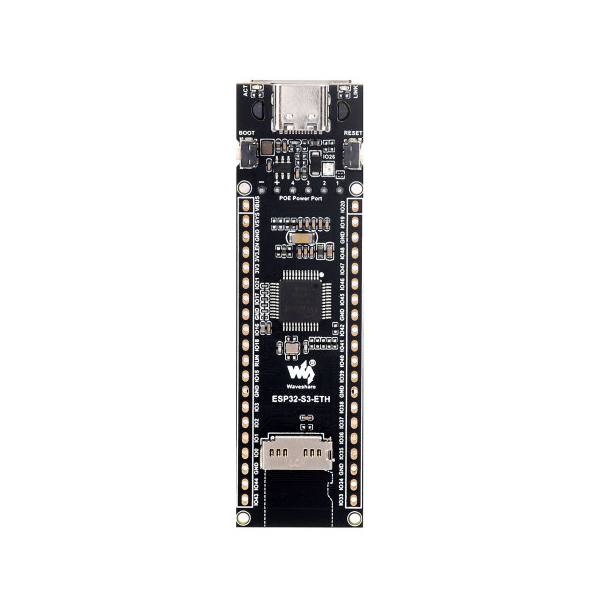

Розташування та призначення компонентів модуля:

1. Двоядерний процесор ESP32-S3R8 Xtensa 32-біт LX7, робоча частота до 240 МГц
2. W25Q128 - 16 МБ флеш-пам'яті для зберігання програм та даних
3. Ethernet-чіп W5500
4. Ethernet-трансформатор H1102NLT
5. Регулятор напруги JW5060
6. Порт USB Type-C - для живлення та записування програм
7. Порт Ethernet RJ45 - порт Ethernet 10/100M з автоузгодженням
8. Роз'єм PoE-модуля - для підключення PoE-модуля
9. Інтерфейс камери - сумісний з OV2640, OV5640 та іншими популярними камерами
10. Роз'єм антени IPEX 1 - зарезервований роз'єм, включається шляхом перепаювання вбудованого резистора
11. Керамічна антена - використовується за умовчанням
12. Слот для TF-картки
13. Кнопка завантаження
14. Індикатор Act
15. Індикатор Link
16. Кнопка скидання

Розташування та призначення контактів:

Габаритні розміри модуля:

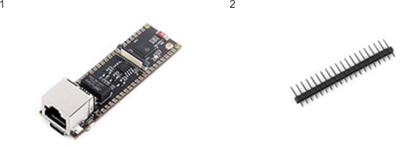

Комплектація:

1. ESP32-S3-ETH x1
2. 20PIN конектор (black) x2
