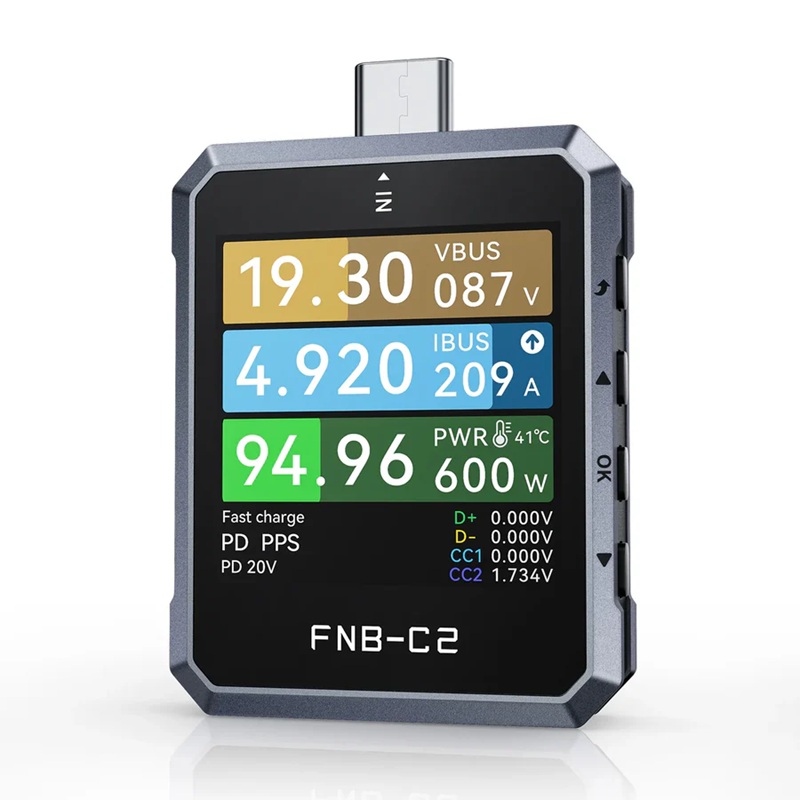

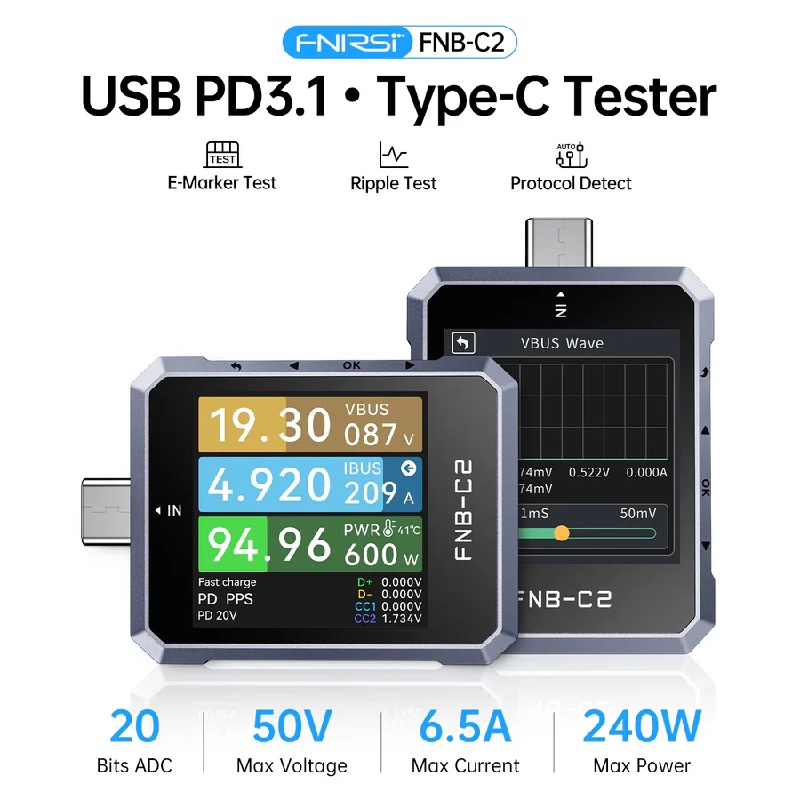

Тестер швидкого заряджання FNIRSI FNB-C2 USB PD 3.1 Type-C

FNIRSI FNB-C2 USB PD 3.1 Type-C – універсальний вимірник параметрів зарядних пристроїв та споживачів. Прилад вимірює основні характеристики з високою точністю, що відображаються на дисплеї приладу або на екрані комп'ютера. При підключенні до комп'ютера слід враховувати, що потрібна гальванічна розв'язка USB інтерфейсу.

Код виробника: FNB-C2

Ключові особливості:

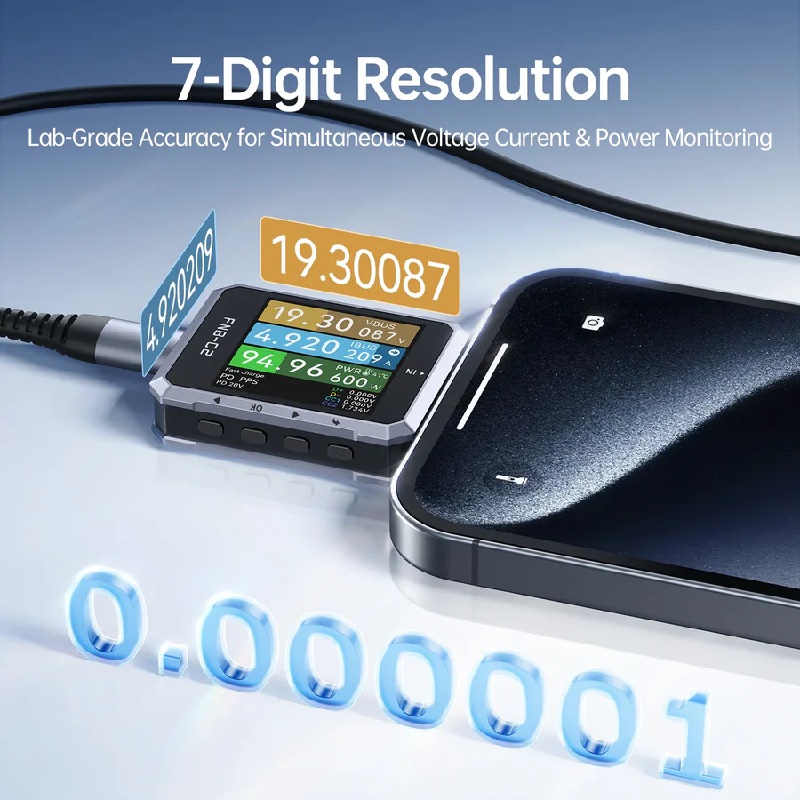

• 20-бітовий високоточний АЦП-вимірювання: Використовується зовнішній 20-бітний високоточний АЦП-чіп, що підтримує 7-розрядне відображення напруги, струму та потужності з роздільною здатністю 0.000001 В/А/Вт та точністю лабораторного рівня.
• Широкий діапазон вимірюваних параметрів: дозволяє контролювати напругу 4-50 В, струм 0-6.5 А і потужність 0-240 Вт, сумісно зі сценаріями зарядки високої потужності 100 Вт/140 Вт/240 Вт.

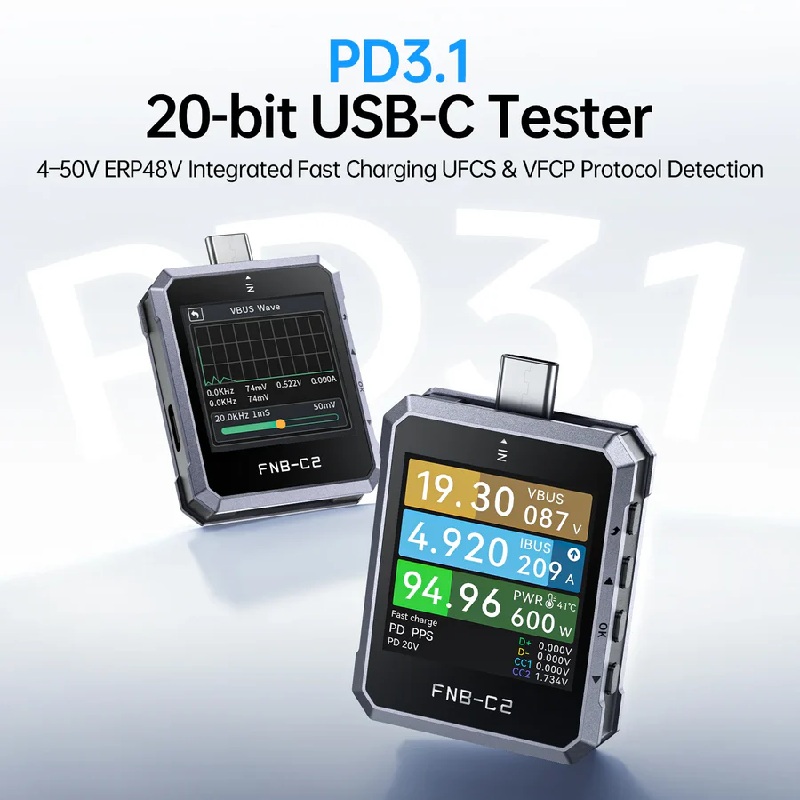

• Сумісність з PD3.1 та кількома протоколами: Повна підтримка протоколу PD3.1 EPR із зовнішнім фізичним чіпом для зв''язку з PD, що забезпечує стабільну та безпечну взаємодію в рамках протоколу швидкої зарядки.

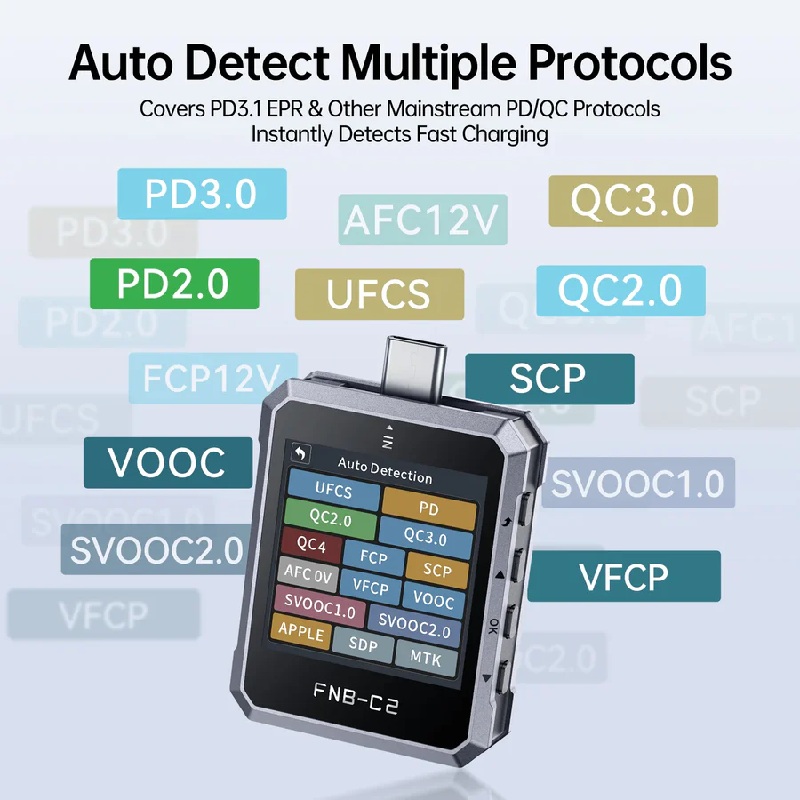

• Комплексне визначення протоколів швидкої зарядки: автоматично визначає та запускає основні протоколи, включаючи UFCS, QC2.0/3.0/4/5, Huawei FCP/SCP, OPPO VOOC/SVOOC та VIVO VFCP.

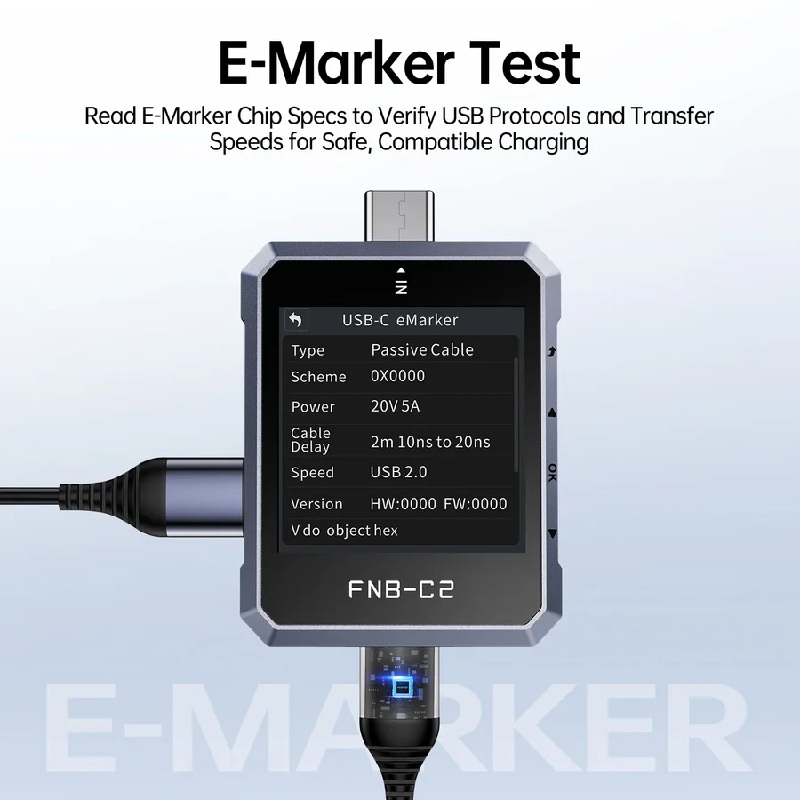

• Ідентифікація чіпа USB-C E-Marker: зчитує докладну інформацію про кабелі 3A/5A/50V/EPR/TBT3/TBT4, таку як тип, потужність, довжина, швидкість передачі та версія.

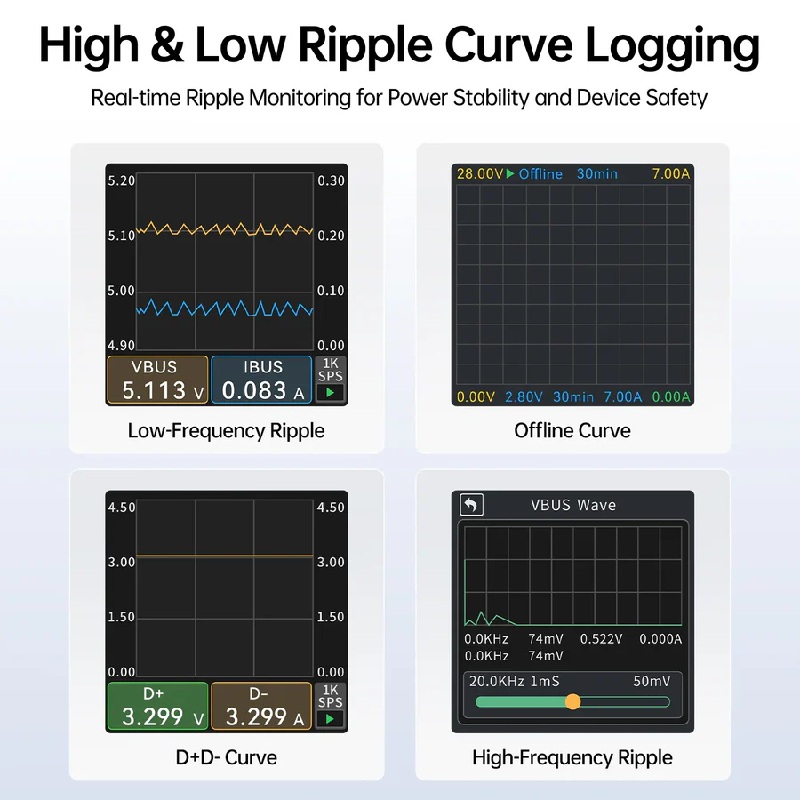

• Дворежимне тестування пульсацій і форми сигналу: підтримує низькошвидкісну побудову форми сигналу (2-1 квибірка/вибірка/вибірка напруги/D+/D-) та високошвидкісне тестування пульсацій (20-2 Мвиборка/вибірка/вибірка) для напруги.
• Моніторинг форми сигналу VBUS у реальному часі: відображає форму сигналу напруги шини живлення USB з регульованою частотою від 20.0 кГц до 2.0 МГц для інтуїтивної оцінки стабільності живлення.
• Моніторинг протоколу PD та захоплення пакетів: Захоплює дані про узгодження протоколу PD у режимі реального часу між заряджуваними та живильними пристроями для усунення проблем сумісності під час заряджання.
• Перетворення протоколу QC на PD: забезпечує адаптацію між пристроями, що підтримують лише QC, та зарядними пристроями, що підтримують переважно PD, для підвищення сумісності швидкої зарядки з різними протоколами.

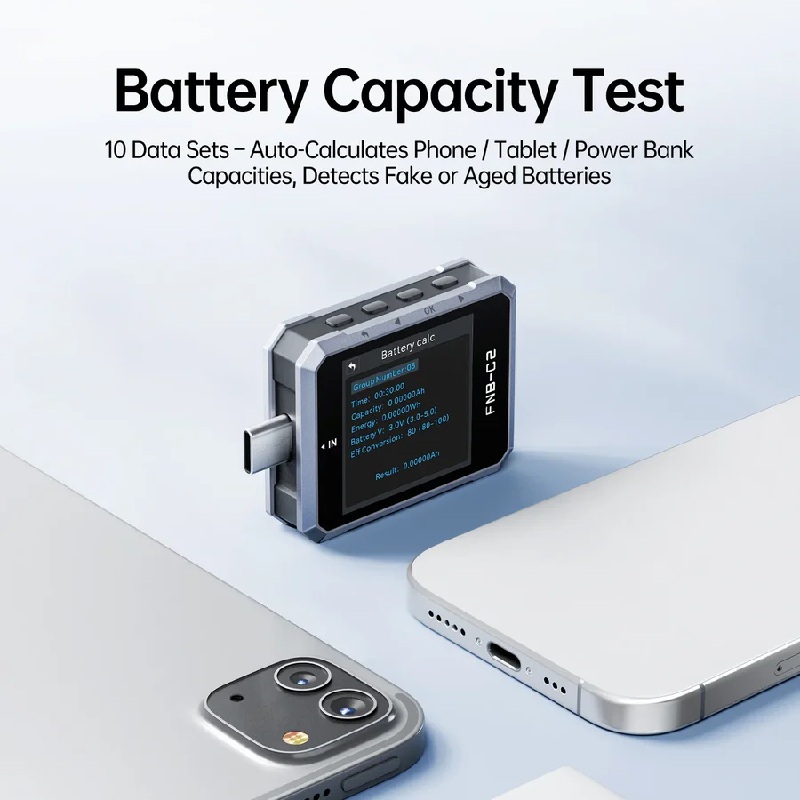

• Багатогрупова статистика енергоспоживання та ємності: Надає 10 наборів, що перемикаються, для статистики ємності, споживання електроенергії та часу, підтримуючи автоматичний розрахунок ємності батареї та ефективності перетворення.
• Функція тривалого запису кривих: забезпечує безперервний запис кривих напруги і струму протягом 9 годин з інтервалом збереження даних від 1 до 120 секунд і регульованими правилами початку/закінчення запису.

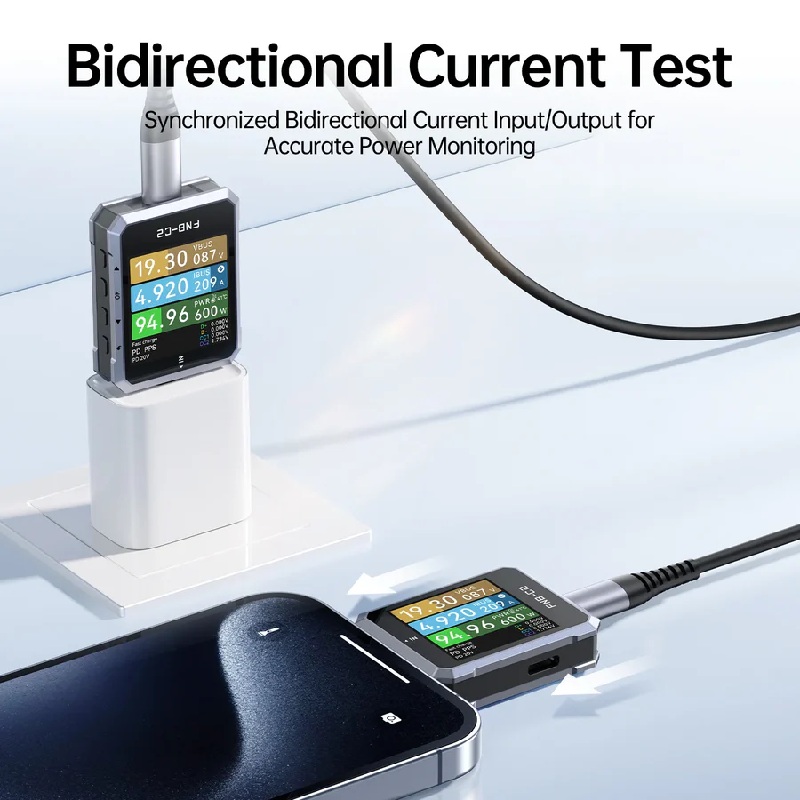

• Інтерфейс USB-C з двонаправленим струмом: Оснащує стандартні 24-контактні роз''єми USB-C типу «папа» та «мама» функціями USB 4 Gen3, підтримуючи двонаправлений струм та реверсивне підключення.
• Вбудований моніторинг температури в реальному часі: з роздільною здатністю 1℃ він відстежує робочу температуру пристрою в реальному часі, запобігаючи ризикам перегріву при роботі з високою потужністю.

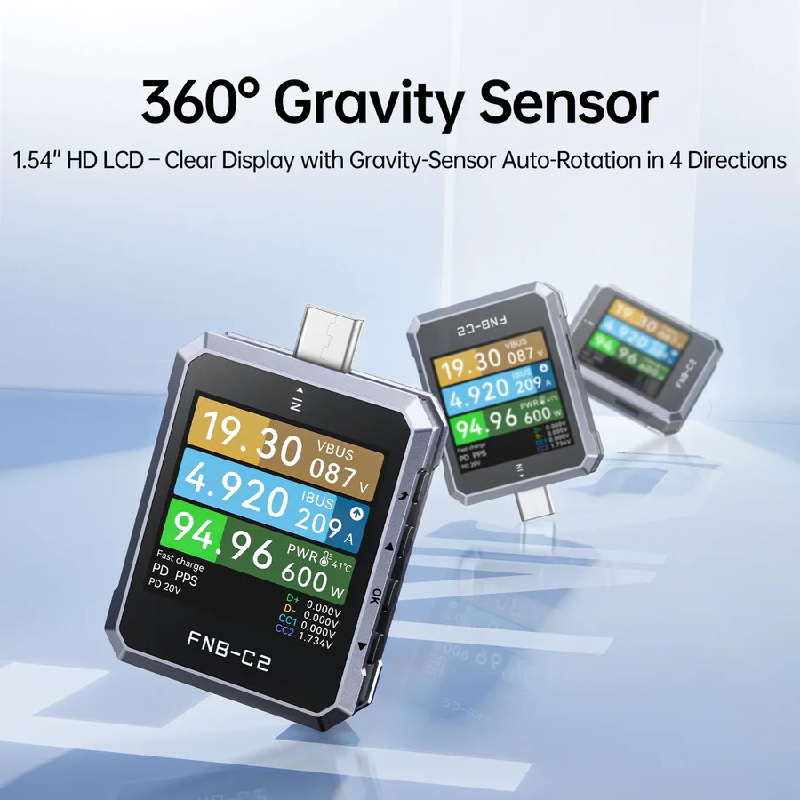

• HD-дисплей з обертанням екрана за допомогою датчика гравітації: оснащений 1.54-дюймовим TFT-LCD екраном з роздільною здатністю 240×240 пікселів і вбудованим датчиком гравітації, що підтримує автоматичне обертання екрана в 4 напрямках для всіх інтерфейсів.

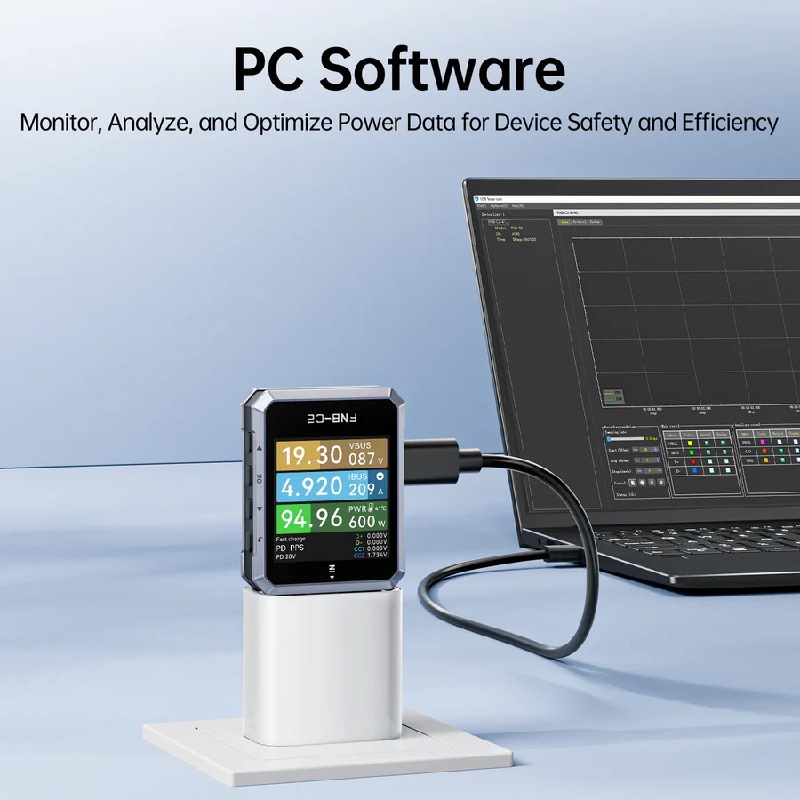

• Підключення та оновлення прошивки до ПК без встановлення драйверів: порт HID PC сумісний з Windows/Mac OS без встановлення драйверів, підтримує розширення функціональності та оновлення прошивки одним клацанням миші через розпізнавання USB-диска.
• Тест імітації кабелю USB-C: імітує різні конфігурації кабелю, такі як без електронного маркера (60 Вт), 20 В 5 А (100 Вт) та 50 В 5 А (240 Вт, EPR), для перевірки продуктивності зарядки в різних умовах.
• Системні параметри пристрою, що настроюються: підтримка регулювання яскравості екрана, автоматичного затемнення, кольору теми та мови, а також скидання всіх налаштувань до заводських значень одним натисканням.

Характеристики:

• Модель: FNIRSI-C2
• АЦП: 20-бітовий
• Контроль напруги:
  • Діапазон: від 4 до 50 В
  • Роздільна здатність: 0000001 В
  • Точність: ±(0.2‰+2)
• Моніторинг струму:
  • Діапазон: від 0 до 6.5 А
  • Роздільна здатність: 0.000001 А
  • Точність: ±(0,5‰+2)
• Моніторинг вимірювання потужності:
  • Діапазон: від 0 до 240 Вт
  • Роздільна здатність: 0.000001 Вт
  • Точність: ±(0,5‰+2)
• Вимірювання напруги D+/D−:
  • Діапазон: від 0 до 3.3 В
  • Роздільна здатність: 0.001 В
  • Точність: ±(1.0%+2)
• Напруга CC1/CC2:
  • Діапазон: від 0 до 3.3 В
  • Роздільна здатність: 0.001 В
  • Точність: ±(1.0%+2)
• Температура пристрою:
  • Вимірювана величина: ℃
  • Роздільна здатність: 1℃
  • Точність: ±(1.2%+3)
• Вимір ємності:
  • Діапазон: від 0 Ач до 9999.99 Ач
  • Роздільна здатність: 0.00001 Ач
• Вимірювання споживання енергії:
  • Діапазон: від 0 Вт · год до 9999.99 Вт · год
  • Роздільна здатність: 0.00001 Вт·ч
• Час запису вимірювань:
  • Діапазон: 9 год 0 м 0 с
  • Роздільна здатність: 1 с

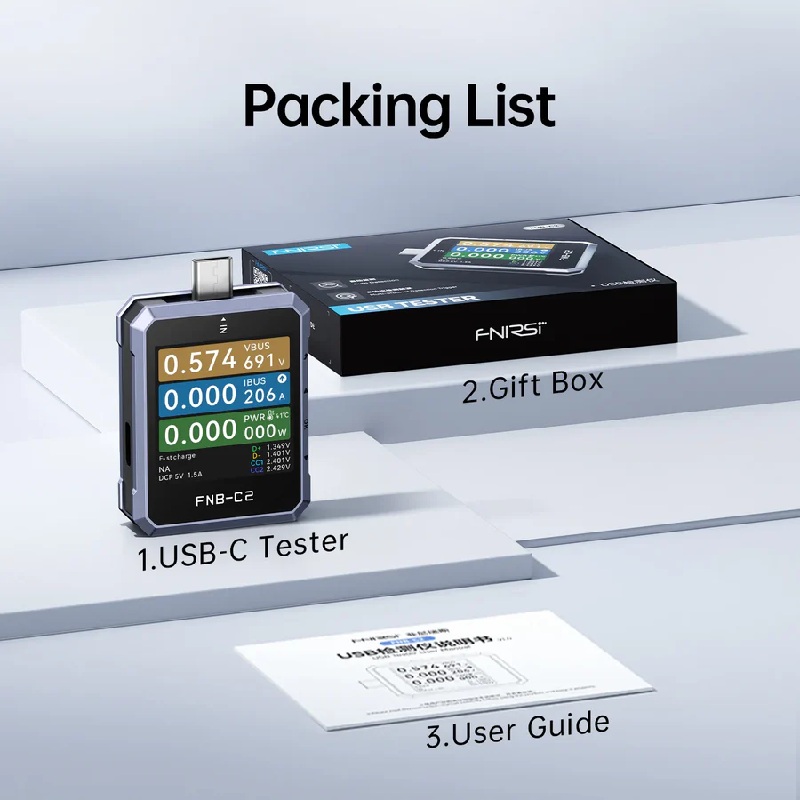

Комплектація:

• Тестер USB-C FNIRSI-C2 *1
• Подарункова коробка *1
• Посібник користувача *1

Посилання:

• Даташит
• ПЗ для Windows
