Тестер быстрой зарядки FNIRSI FNB-C2 USB PD 3.1 Type-C

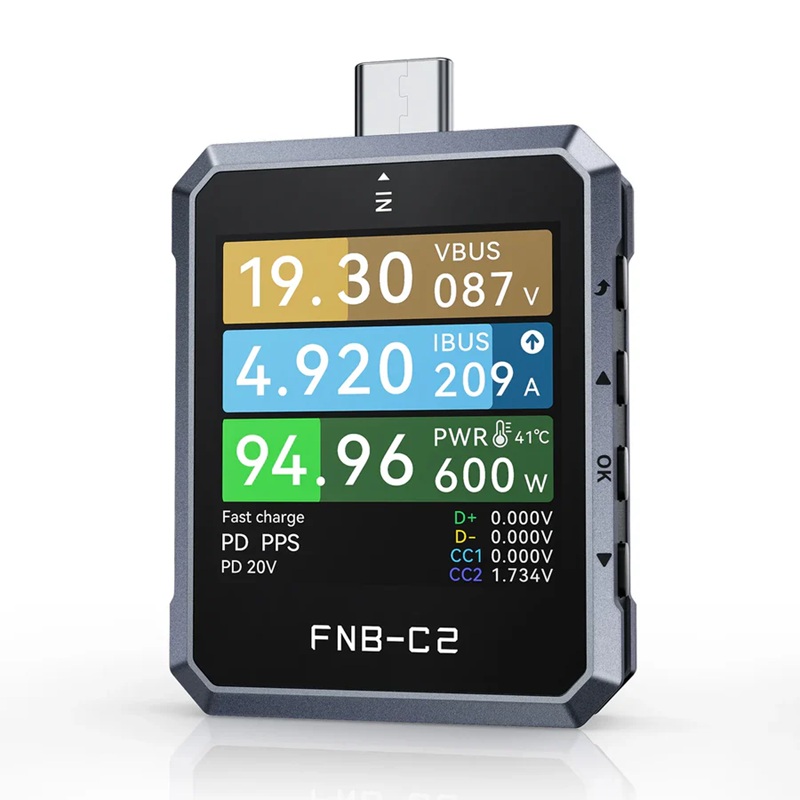

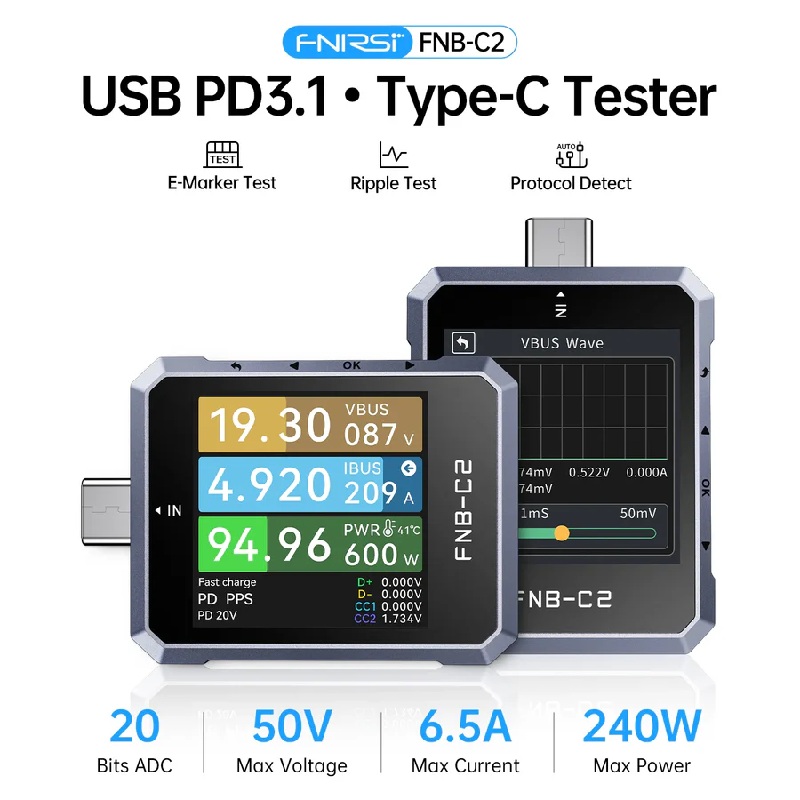

FNIRSI FNB-C2 USB PD 3.1 Type-C - универсальный измеритель параметров зарядных устройств и потребителей. Прибор измеряет основные характеристики с высокой точностью с отображением на дисплее прибора или на экране компьютера. При подключении к компьютеру следует учитывать, что требуется обязательная гальваническая развязка USB интерфейса.

Код производителя: FNB-C2

Ключевые особенности:

• 20-битное высокоточное АЦП-измерение: Используется внешний 20-битный высокоточный АЦП-чип, поддерживающий 7-разрядное отображение напряжения, тока и мощности с разрешением 0.000001 В/А/Вт и точностью лабораторного уровня.
• Широкий диапазон измеряемых параметров: позволяет контролировать напряжение 4–50 В, ток 0–6.5 А и мощность 0–240 Вт, совместимо с сценариями зарядки высокой мощности 100 Вт/140 Вт/240 Вт.

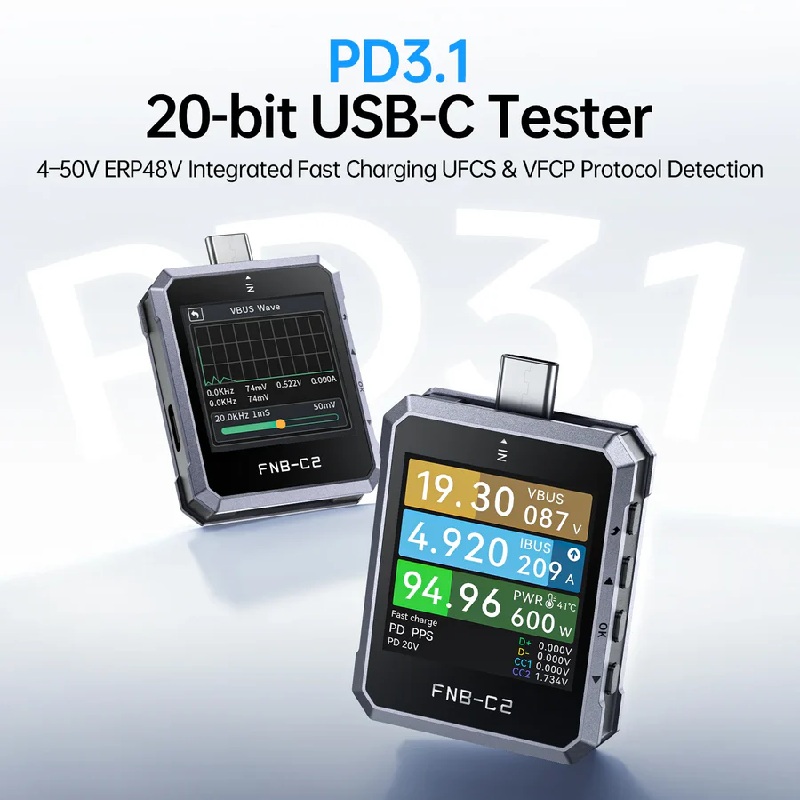

• Совместимость с PD3.1 и несколькими протоколами: Полная поддержка протокола PD3.1 EPR с внешним физическим чипом для связи с PD, обеспечивающая стабильное и безопасное взаимодействие в рамках протокола быстрой зарядки.
• Комплексное определение протоколов быстрой зарядки: автоматически определяет и запускает основные протоколы, включая UFCS, QC2.0/3.0/4/5, Huawei FCP/SCP, OPPO VOOC/SVOOC и VIVO VFCP.

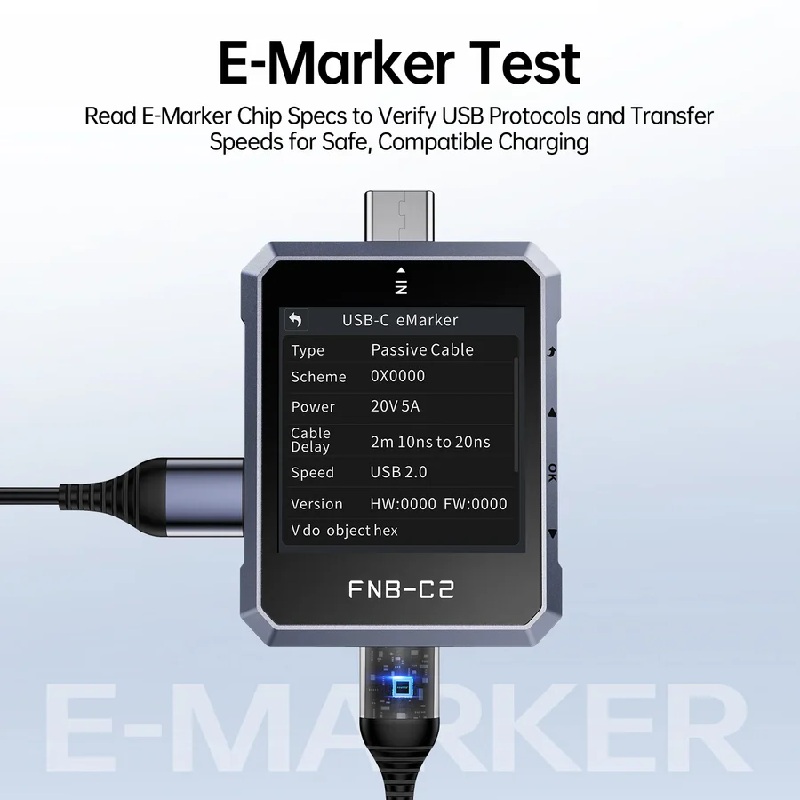

• Идентификация чипа USB-C E-Marker: считывает подробную информацию о кабелях 3A/5A/50V/EPR/TBT3/TBT4, такую ​​как тип, мощность, длина, скорость передачи и версия.

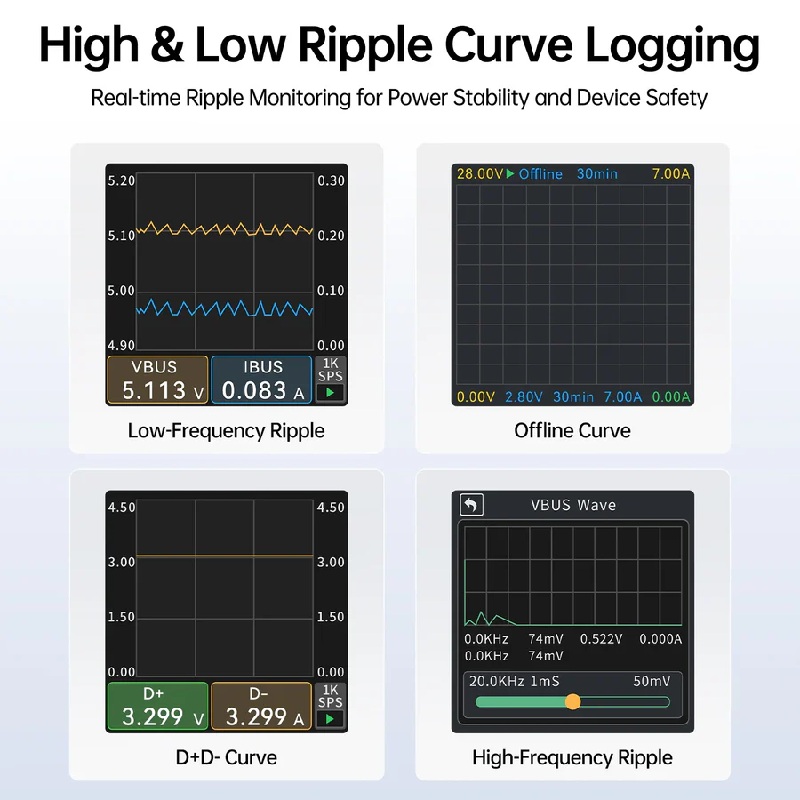

• Двухрежимное тестирование пульсаций и формы сигнала: поддерживает низкоскоростное построение формы сигнала (2–1 квыборка/выборка/выборка напряжения/D+/D-) и высокоскоростное тестирование пульсаций (20–2 Мвыборка/выборка/выборка) для напряжения с переменным током.
• Мониторинг формы сигнала VBUS в реальном времени: отображает форму сигнала напряжения шины питания USB с регулируемой частотой от 20.0 кГц до 2.0 МГц для интуитивной оценки стабильности питания.
• Мониторинг протокола PD и захват пакетов: Захватывает данные о согласовании протокола PD в режиме реального времени между заряжаемыми и питаемыми устройствами для устранения проблем совместимости при зарядке.
• Преобразование протокола QC в PD: обеспечивает адаптацию между устройствами, поддерживающими только QC, и зарядными устройствами, поддерживающими преимущественно PD, для повышения совместимости быстрой зарядки с различными протоколами.

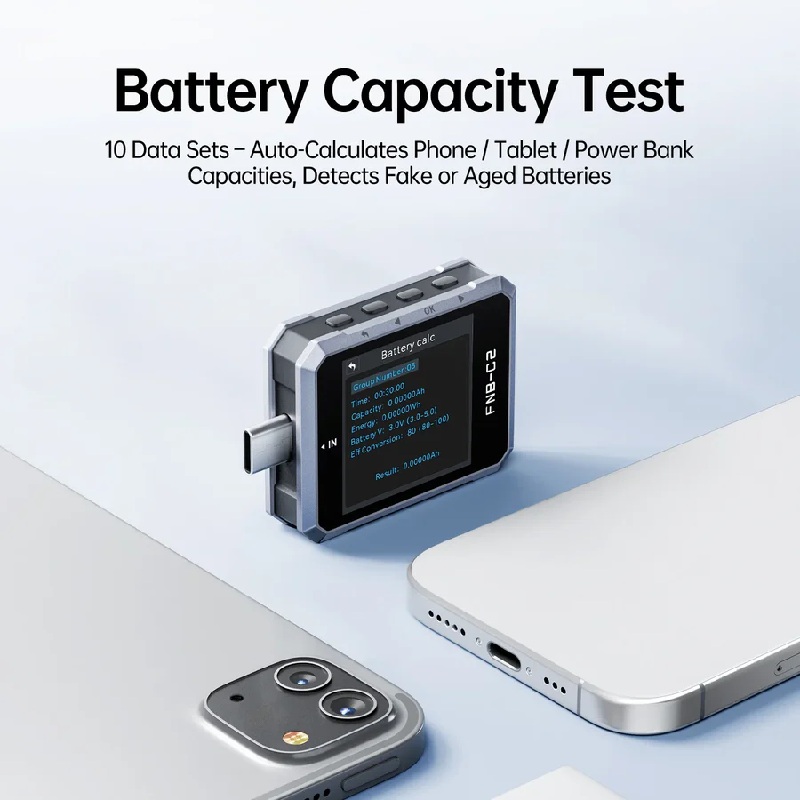

• Многогрупповая статистика энергопотребления и емкости: Предоставляет 10 переключаемых наборов для статистики емкости, потребления электроэнергии и времени, поддерживая автоматический расчет емкости батареи и эффективности преобразования.
• Функция длительной записи кривых: обеспечивает непрерывную запись кривых напряжения и тока в течение 9 часов с настраиваемым интервалом сохранения данных от 1 до 120 секунд и регулируемыми правилами начала/окончания записи.
• Интерфейс USB-C с двунаправленным током: Оснащает стандартные 24-контактные разъемы USB-C типа «папа» и «мама» функциями USB 4 Gen3, поддерживая двунаправленный ток и реверсивное подключение.
• Встроенный мониторинг температуры в реальном времени: с разрешением 1℃ он отслеживает рабочую температуру устройства в реальном времени, предотвращая риски перегрева при работе с высокой мощностью.
• HD-дисплей с вращением экрана с помощью датчика гравитации: оснащен 1.54-дюймовым TFT-LCD экраном с разрешением 240×240 пикселей и встроенным датчиком гравитации, поддерживающим автоматическое вращение экрана в 4 направлениях для всех интерфейсов.
• Подключение и обновление прошивки к ПК без установки драйверов: порт HID PC совместим с Windows/Mac OS без установки драйверов, поддерживает расширение функциональности и обновление прошивки одним щелчком мыши через распознавание USB-диска.
• Тест имитации кабеля USB-C: имитирует различные конфигурации кабеля, такие как без электронного маркера (60 Вт), 20 В 5 А (100 Вт) и 50 В 5 А (240 Вт, EPR), для проверки производительности зарядки в различных условиях.
• Настраиваемые системные параметры устройства: поддержка регулировки яркости экрана, автоматического затемнения, цвета темы и языка, а также сброс всех настроек до заводских значений одним нажатием.

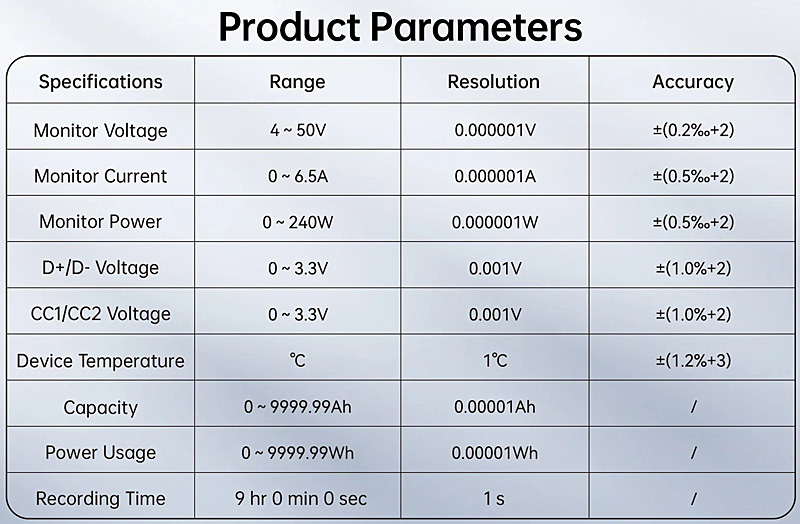

Характеристики:

• Модель: FNIRSI-C2
• АЦП: 20-битный
• Контроль напряжения:
  • Диапазон: от 4 В до 50 В
  • Разрешение: 0000001 В
  • Точность: ±(0.2‰+2)
• Мониторинг тока:
  • Диапазон: от 0 А до 6.5 А
  • Разрешение: 0.000001 А
  • Точность: ±(0,5‰+2)
• Мониторинг измерения мощности:
  • Диапазон: от 0 Вт до 240 Вт
  • Разрешение: 0.000001 Вт
  • Точность: ±(0,5‰+2)
• Измерение напряжение D+/D−:
  • Диапазон: от 0 В до 3.3 В
  • Разрешение: 0.001 В
  • Точность: ±(1.0%+2)
• Напряжение CC1/CC2:
  • Диапазон: от 0 В до 3.3 В
  • Разрешение: 0.001 В
  • Точность: ±(1.0%+2)
• Температура устройства:
  • Измеряемая величина: ℃
  • Разрешение: 1℃
  • Точность: ±(1,2%+3)
• Измерение ёмкости:
  • Диапазон: от 0 Ач до 9999.99 Ач
  • Разрешение: 0.00001 Ач
• Измерение потребления энергии:
  • Диапазон: от 0 Вт·ч до 9999.99 Вт·ч
  • Разрешение: 0.00001 Вт·ч
• Время записи измерений:
  • Диапазон: 9 ч 0 м 0 с
  • Разрешение: 1 с

Комплектация:

• Тестер USB-C FNIRSI-C2 *1
• Подарочная коробка *1
• Руководство пользователя *1

Ссылки:

• Даташит
• ПО для Windows
