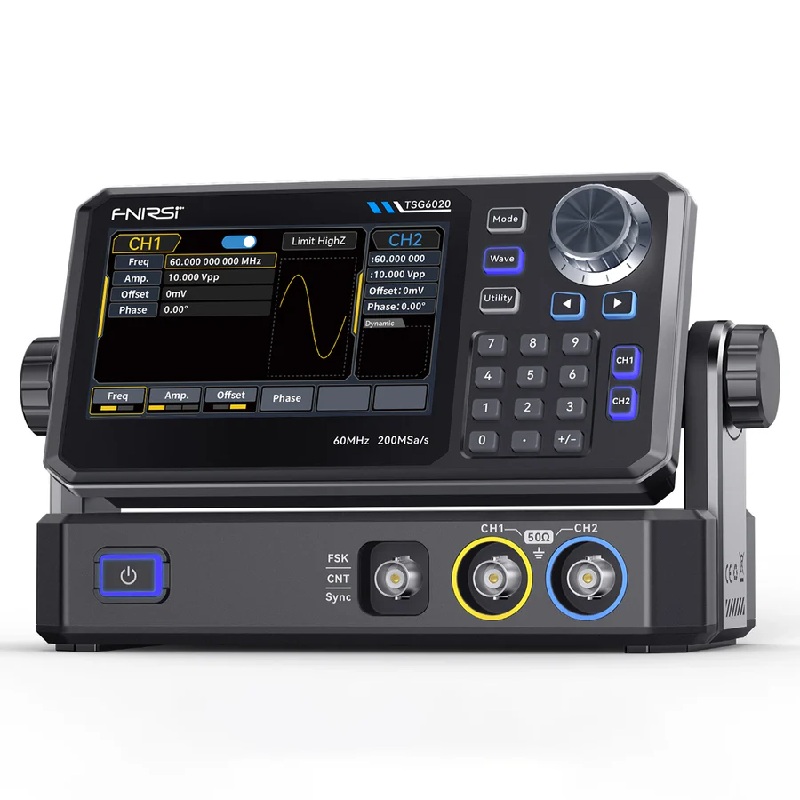

Генератор функціональних сигналів FNIRSI® TSG6020, 2 канали, 200 MSa/s

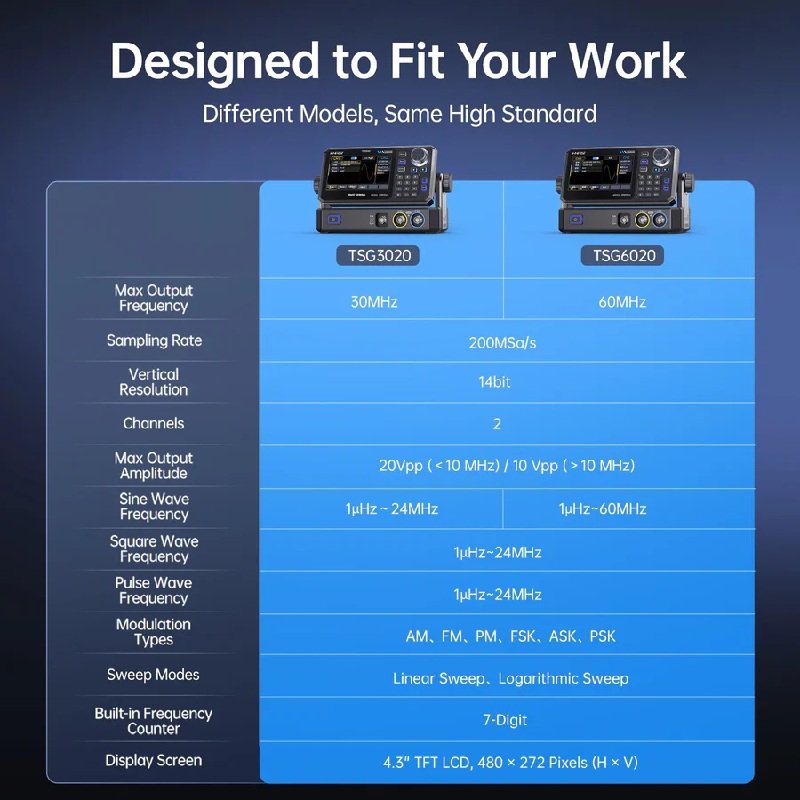

Генератор TSG6020 - це двоканальний генератор функціональних/довільних сигналів з технологією DDS, частотою дискретизації 200 Мвиб/с та 14-бітною роздільною здатністю. Генератор підтримує вихідну частоту до 60 МГц, забезпечуючи гнучке та точне керування амплітудою сигналів, коефіцієнтом заповнення та фронтом сигналу. Ідеально підходить для досліджень та розробок, навчання та автоматизованого тестування.

Код виробника: TSG6020

Основні функції:

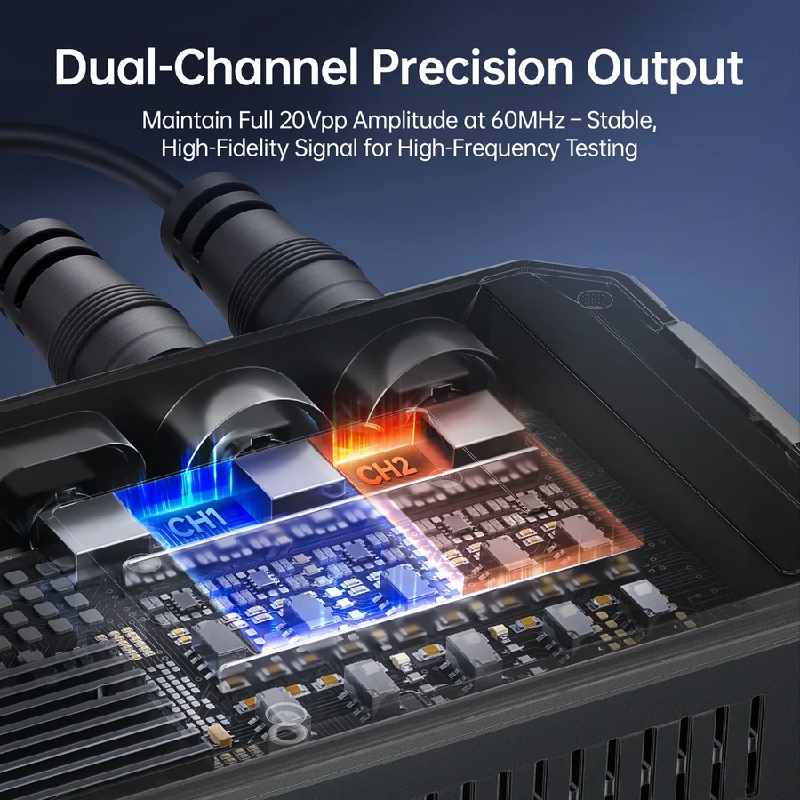

• Двоканальний вихід забезпечує діапазони амплітуди, що залежать від навантаження та частоти, з наступними конкретними характеристиками:
  • 2 мВпік-пік ~ 20 Впік-пік (високий опір, <10 МГц)
  • 2 мВпік-пік ~ 10 Впік-пік (високий опір, >10 МГц)
  • 1 мВпік-пік ~ 10 Впік-пік (50 Ом, <10 МГц)
  • 1 мВпік-пік ~ 5 Впік-пік (50 Ом, >10 МГц)
• Ця конструкція забезпечує сумісність із широким спектром складних сценаріїв генерації сигналів.

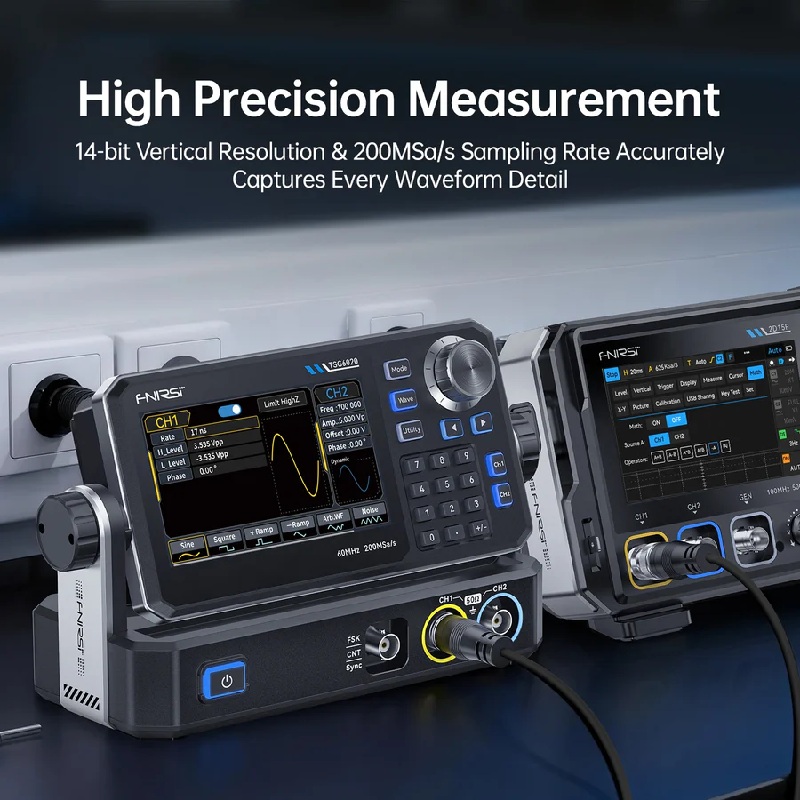

• Частота дискретизації 200 Мвиб/с з 14-бітною вертикальною роздільною здатністю забезпечує високоякісне відтворення сигналів та мінімальні спотворення.
• Генерує стандартні форми сигналів (синусоїда, прямокутна форма, пилкоподібна форма, імпульс, шум, постійний струм) і підтримує довільні форми сигналів, які визначають користувач.

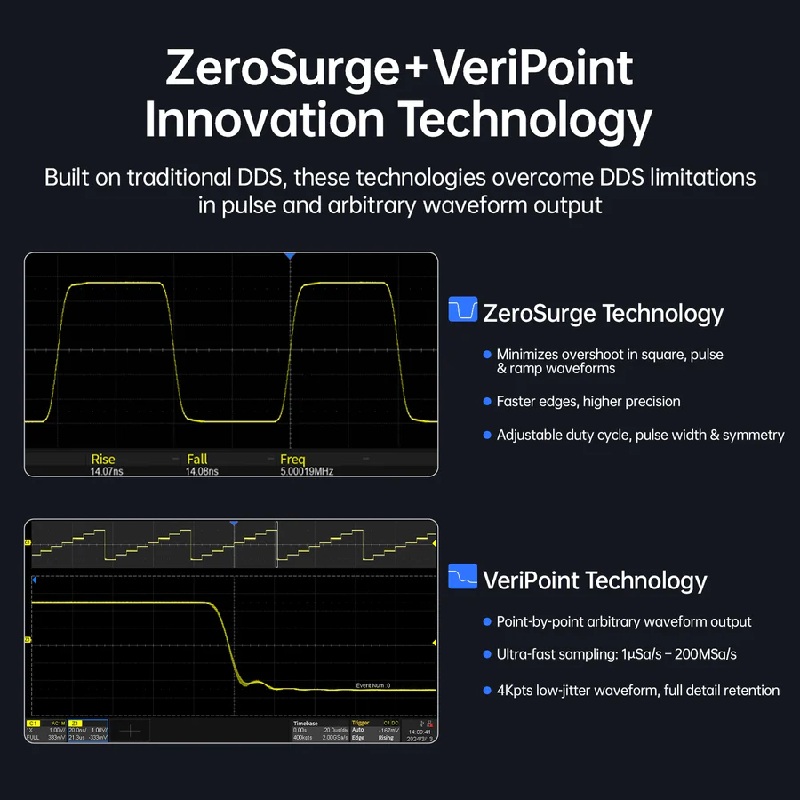

• Технологія ZeroSurge мінімізує перерегулювання у прямокутних, імпульсних та лінійно змінних формах сигналів, забезпечуючи перерегулювання ≤1% та час наростання/спаду ≤13.5 нс для більш чітких фронтів та вищої точності.
• Технологія VeriPoint забезпечує виведення довільних сигналів з точністю до точки з частотою дискретизації від 1 мкс/с до 200 Мс/с, зберігаючи при цьому повну деталізацію сигналу та низький рівень тремтіння (<200 пс).
• Підтримка широкого спектру модуляцій: AM, FM, PM, FSK, ASK та PSK, підходить для цифрового зв''язку та тестування радіочастот.
• Функція частотної розгортки з лінійним/логарифмічним режимами та часом розгортки від 1 мс до 500 з ±0.1% , ідеально підходить для характеризації фільтрів та аналізу відгуку системи.

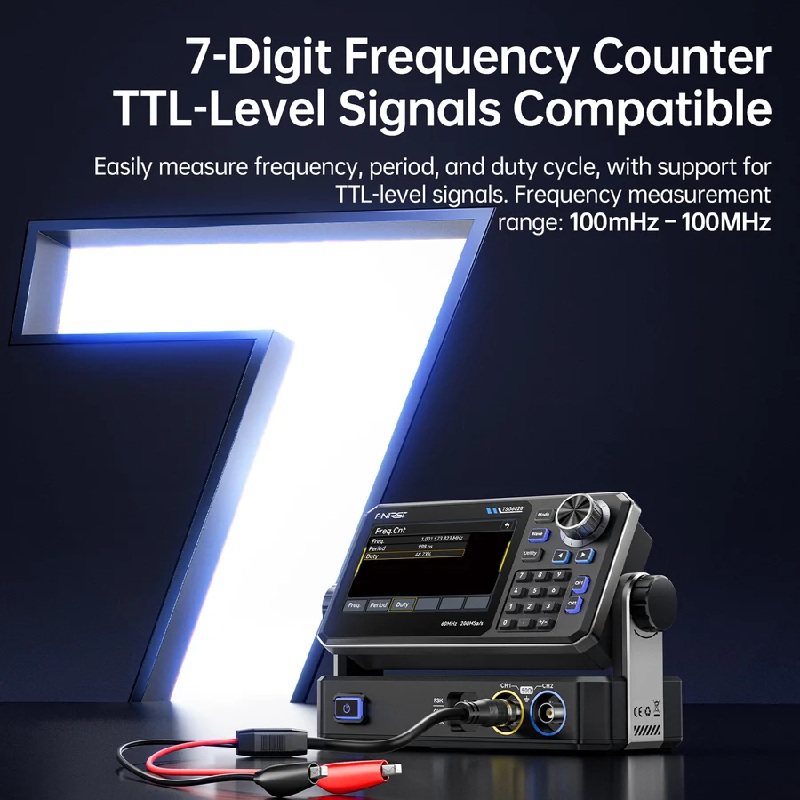

• Вбудований 7-розрядний частотомір вимірює частоту, період і коефіцієнт заповнення сигналів рівня TTL в діапазоні від 100 до 100 МГц з точністю ±51 ppm .
• Високоточний вихідний сигнал: від 1 мВпік-пік до 10 Впік-пік (на 50 Ом), фазовий шум ≤ -125 дБн/Гц при 10 МГц (зміщення 10 кГц) та гармонічні спотворення < -40 дБн при 30-60 МГц .

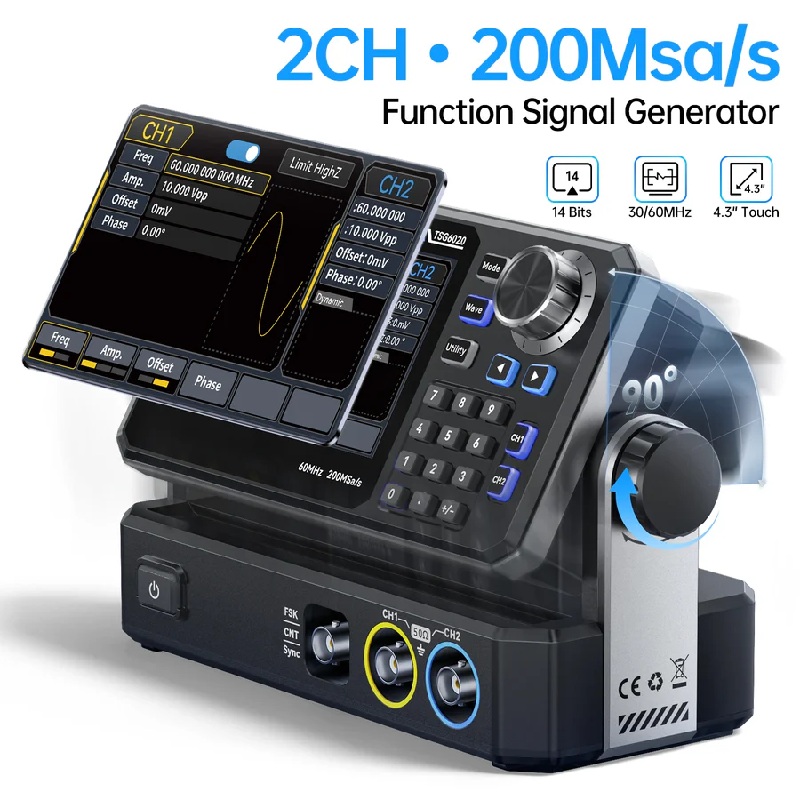

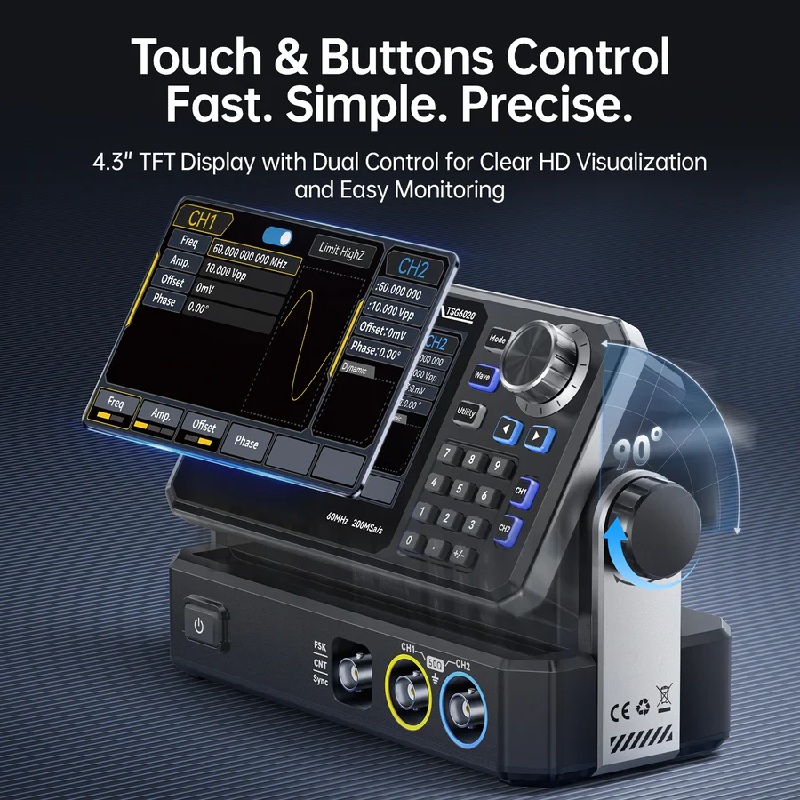

• 4.3-дюймовий сенсорний TFT-LCD екран у поєднанні з фізичними кнопками забезпечує інтуїтивно зрозуміле керування та швидке налаштування параметрів у лабораторних або польових умовах.
• Попередній перегляд осцилограми та відображення стану в реальному часі на екрані для наглядного моніторингу під час налаштування та роботи.
• Надійний захист вихідного сигналу включає ізоляцію каналів , захист від замикання на землю і синхронізацію/вихід, сумісні з TTL , що забезпечує стабільну роботу в складних умовах.
• Високоефективна система охолодження з алюмінієвим радіатором та безшумним вентилятором забезпечує теплову стабільність при тривалій експлуатації.
• Енергонезалежна пам''ять дозволяє зберігати до 24 користувальницьких довільних форм сигналів для миттєвого виклику без переналаштування.
• Підтримує кілька режимів роботи: безперервний, стробований вихід, модуляція та розгортка, забезпечуючи максимальну гнучкість для автоматизованих систем тестування.

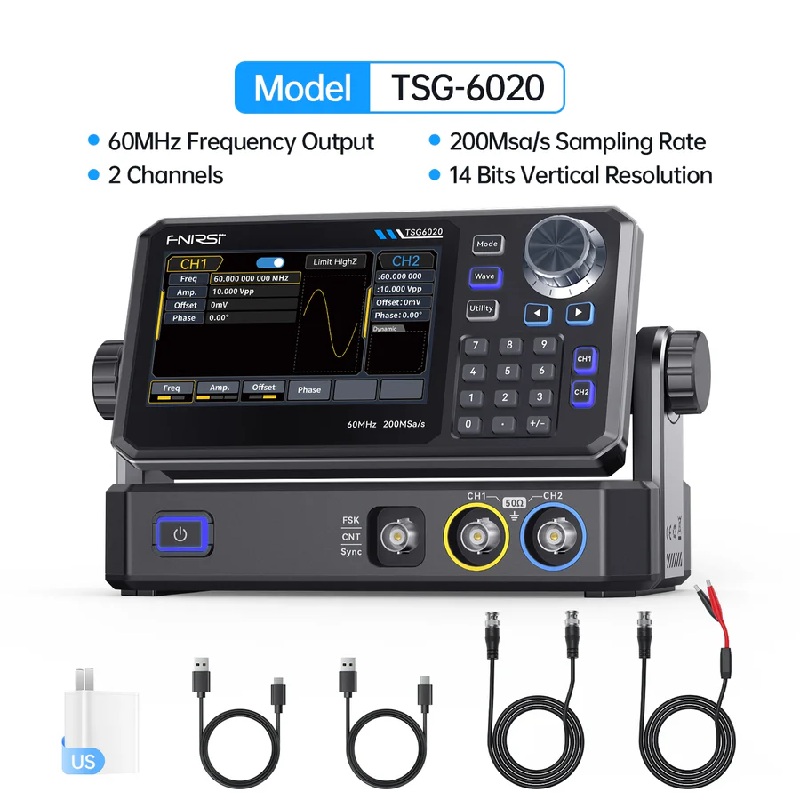

Комплектація:

• Генератор сигналів TSG6020
• Зарядний пристрій (вилка стандарту ЄС)
• Зарядний кабель Type-C
• Кабель передачі даних
• Кабель для вимірювальних проводів
• Затискачі типу «крокодил»
• Посібник користувача
