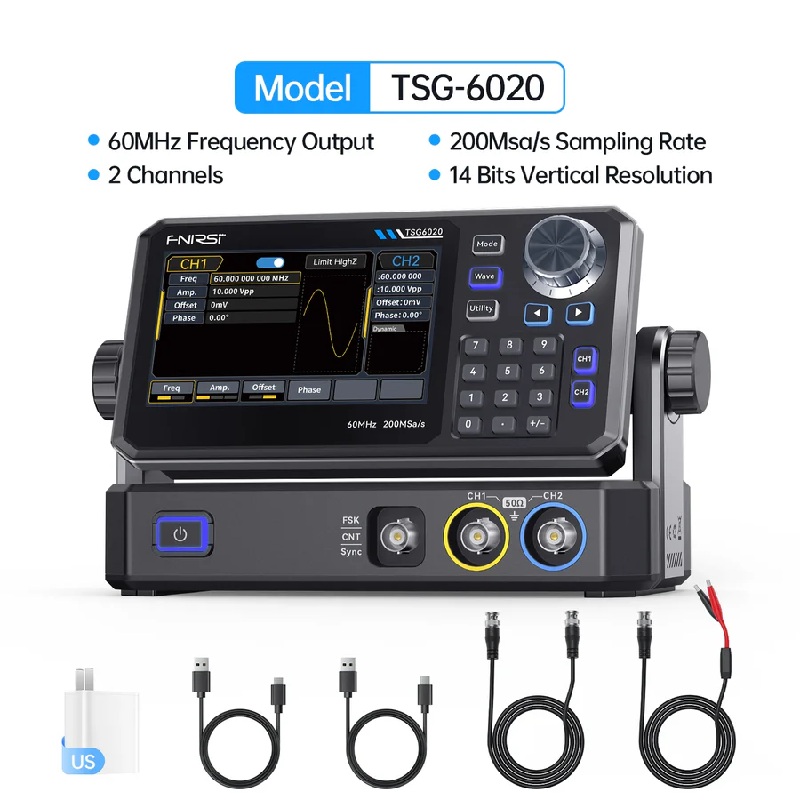

Генератор функциональных сигналов FNIRSI® TSG6020, 2 канала, 200 MSa/s

Генератор TSG6020 - это двухканальный генератор функциональных/произвольных сигналов с технологией DDS, частотой дискретизации 200 Мвыб/с и 14-битным разрешением. Генератор поддерживает выходную частоту до 60 МГц, обеспечивая гибкое и точное управление амплитудой сигналов, коэффициентом заполнения и фронтом сигнала. Идеально подходит для исследований и разработок, обучения и автоматизированного тестирования.

Код производителя: TSG6020

Основные функции:

• Двухканальный выход обеспечивает диапазоны амплитуды, зависящие от нагрузки и частоты, со следующими конкретными характеристиками:
  • 2 мВпик-пик ~ 20 Впик-пик (высокое сопротивление, <10 МГц)
  • 2 мВпик-пик ~ 10 Впик-пик (высокое сопротивление, >10 МГц)
  • 1 мВпик-пик ~ 10 Впик-пик (50 Ом, <10 МГц)
  • 1 мВпик-пик ~ 5 Впик-пик (50 Ом, >10 МГц)
• Данная конструкция обеспечивает совместимость с широким спектром сложных сценариев генерации сигналов.
• Частота дискретизации 200 Мвыб/с с 14-битным вертикальным разрешением обеспечивает высококачественное воспроизведение сигналов и минимальные искажения.
• Генерирует стандартные формы сигналов ( синусоида, прямоугольная форма, пилообразная форма, импульс, шум, постоянный ток ) и поддерживает произвольные формы сигналов, определяемые пользователем .
• Технология ZeroSurge минимизирует перерегулирование в прямоугольных, импульсных и линейно изменяющихся формах сигналов, обеспечивая перерегулирование ≤1% и время нарастания/спада ≤13.5 нс для более четких фронтов и более высокой точности.
• Технология VeriPoint обеспечивает вывод произвольных сигналов с точностью до точки с частотой дискретизации от 1 мкс/с до 200 Мс/с , сохраняя при этом полную детализацию сигнала и низкий уровень дрожания (<200 пс) .
• Поддержка широкого спектра модуляций: AM, FM, PM, FSK, ASK и PSK , подходит для цифровой связи и тестирования радиочастот.
• Функция частотной развертки с линейным/логарифмическим режимами и временем развертки от 1 мс до 500 с ±0.1% , идеально подходит для характеризации фильтров и анализа отклика системы.
• Встроенный 7-разрядный частотомер измеряет частоту, период и коэффициент заполнения сигналов уровня TTL в диапазоне от 100 мГц до 100 МГц с точностью ±51 ppm .
• Высокоточный выходной сигнал: от 1 мВпик-пик до 10 Впик-пик (на 50 Ом) , фазовый шум ≤ -125 дБн/Гц при 10 МГц (смещение 10 кГц) и гармонические искажения < -40 дБн при 30–60 МГц .
• 4.3-дюймовый сенсорный TFT-LCD экран в сочетании с физическими кнопками обеспечивает интуитивно понятное управление и быструю настройку параметров в лабораторных или полевых условиях.
• Предварительный просмотр осциллограммы и отображение состояния в реальном времени на экране для наглядного мониторинга во время настройки и работы.
• Надежная защита выходного сигнала включает в себя изоляцию каналов , защиту от замыкания на землю и синхронизацию/выход, совместимые с TTL , что обеспечивает стабильную работу в сложных условиях.
• Высокоэффективная система охлаждения с алюминиевым радиатором и бесшумным вентилятором обеспечивает тепловую стабильность при длительной эксплуатации.
• Энергонезависимая память позволяет хранить до 24 пользовательских произвольных форм сигналов для мгновенного вызова без перенастройки.
• Поддерживает несколько режимов работы: непрерывный, стробированный выход, модуляция и развертка , обеспечивая максимальную гибкость для автоматизированных систем тестирования.

Комплектация:

• Генератор сигналов TSG6020
• Зарядное устройство (вилка стандарта ЕС)
• Зарядный кабель Type-C
• Кабель для передачи данных
• Кабель для измерительных проводов
• Зажимы типа «крокодил»
• Руководство пользователя
