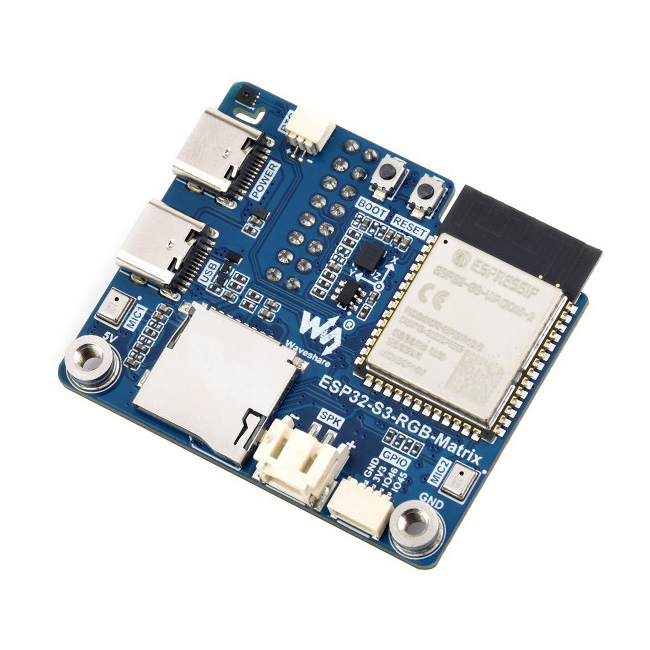

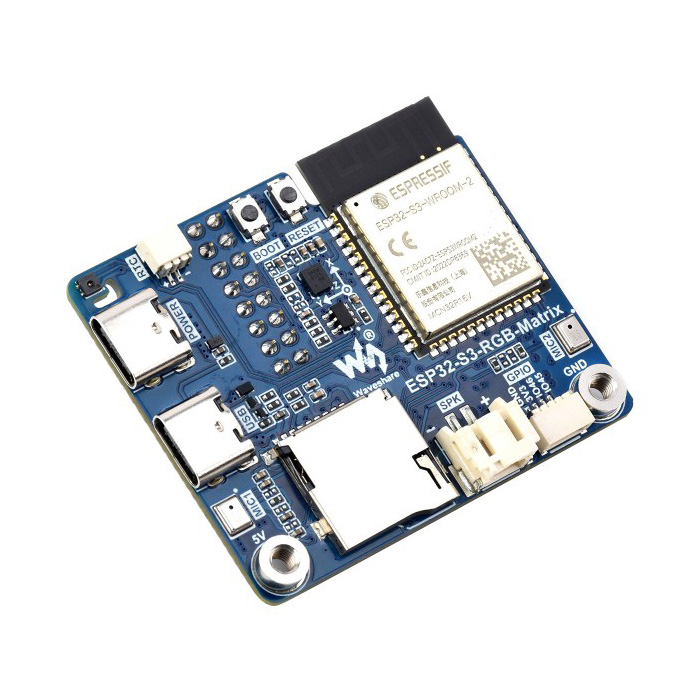

Плата драйвера Waveshare RGB LED панелі на ESP32-S3 з мікрофонами та голосовою підтримкою ШІ

ESP32-S3-RGB-Matrix – це високопродуктивна, високоінтегрована плата драйвера для світлодіодних матричних панелей, розроблена компанією Waveshare. Вона підходить для RGB-матричних панелей з інтерфейсом HUB75 і відповідних додатків, що вбудовуються. Заснована на мікроконтролері ESP32-S3, вона інтегрує в себе флеш-пам'ять великої ємності, мікросхему RTC, інерційний вимірювальний блок (IMU), слот для TF-карти, мікросхему малопотужного аудіокодека, два мікрофони та багато іншого. Також вона надає зарезервовані інтерфейси, такі як USB, UART, I2C та GPIO, забезпечуючи високу масштабованість та дозволяючи користувачам швидко розробляти та інтегрувати її в практичні програми.

Код виробника: 34422, ESP32-S3-RGB-Matrix

Основні особливості:

• Оснащений 32-бітним двоядерним процесором ESP32-S3-N32R16 Xtensa LX7 із тактовою частотою до 240 МГц.
• Підтримує Wi-Fi 2.4 ГГц (802.11 b/g/n) та Bluetooth 5 (LE).
• Вбудована статична оперативна пам''ять об'ємом 512 КБ та ПЗУ об'ємом 384 КБ, а також 32 МБ флеш-пам'яті та 16 МБ PSRAM.
• Сумісний з лінійкою матричних світлодіодних RGB-панелей Waveshare і може безперебійно запускати графічні інтерфейсні програми, такі як LVGL.
• Вбудований чіп придушення відлуння ES7210 для підвищення продуктивності обробки голосу.
• Вбудований малопотужний аудіокодек ES8311, що підтримує високоякісний аудіовхід та вихід.
• Оснащений масивом з двох мікрофонів для обробки звуку за допомогою таких алгоритмів, як шумозаглушення та придушення луни, що робить його придатним для точного розпізнавання мови та додатків голосового пробудження.
• Вбудований роз'єм для підключення динаміків, підтримує виведення звуку та може бути підключений безпосередньо до акустичної системи.
• Вбудований 6-осьовий інерційний вимірювальний блок QMI8658 (3-осьовий акселерометр і 3-осьовий гіроскоп) для виявлення рухів, жестів тощо
• Вбудований датчик температури та вологості SHTC3 для точного моніторингу довкілля
• Вбудований слот для TF-карти забезпечує розширене зберігання зображень, аудіо та різних типів файлів, що робить читання та запис даних зручними.
• Вбудований чіп RTC PCF85063 із зарезервованим роз'ємом для батареї SH1.0 забезпечує безперервне відображення часу при відключенні живлення.
• Зарезервований роз'єм розширення GPIO для розширення периферійних пристроїв та розробки функцій користувача, що підтримує різноманітні вимоги додатків.
• Конструкція із двома портами живлення забезпечує стабільну роботу до шести матричних панелей RGB 64 × 64 з можливістю каскадування для великомасштабних дисплейних програм.
• Вбудований порт USB Type-C для живлення, програмування мікропрограми та налагодження.
• Вбудовані програмовані кнопки RST та BOOT для зручної розробки функцій користувача.

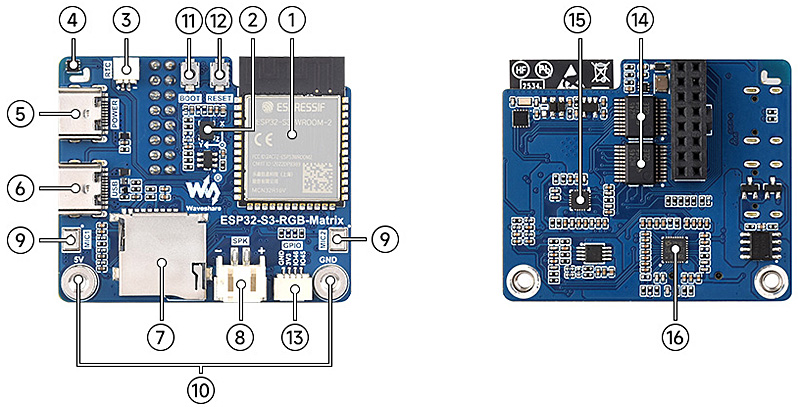

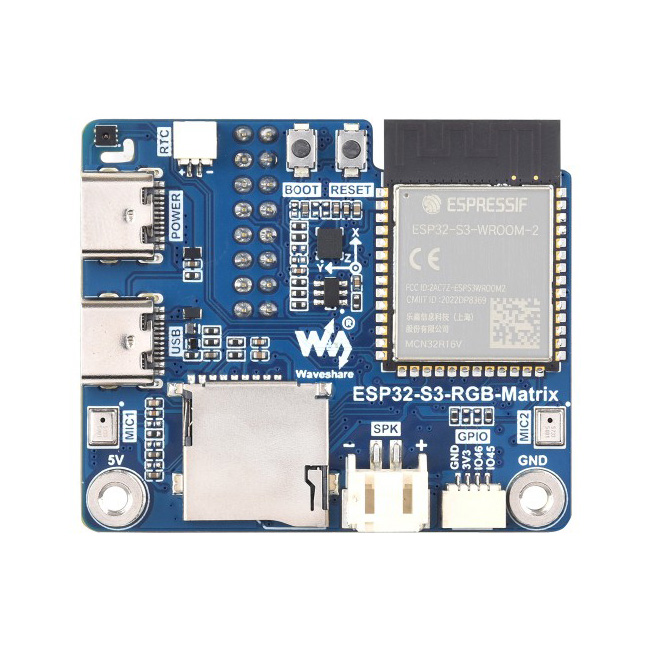

Розташування та призначення компонентів плати:

1. ESP32-S3-N32R16 - SoC з підтримкою Wi-Fi та Bluetooth, що працює на частоті до 240 МГц.
2. 6-осьовий датчик QMI8658 - QST (3-осьовий акселерометр, 3-осьовий гіроскоп)
3. Роз'єм батареї RTC - SH1.0, гніздовий роз''єм
4. Високоточний датчик температури та вологості SHTC3
5. Роз'єм живлення Type-C
6. Порт USB Type-C - підтримує подачу живлення, завантаження програм та налагодження.
7. Слот для TF-картки - Підтримує зовнішні TF-картки.
8. Конектор динаміка
9. Два мікрофони
10. Вихідна напруга 5 В для живлення світлодіодних матричних панелей
11. Кнопка BOOT
12. Кнопка СКИДАННЯ
13. Роз'єм розширення GPIO для розширення та налаштування периферійних пристроїв.

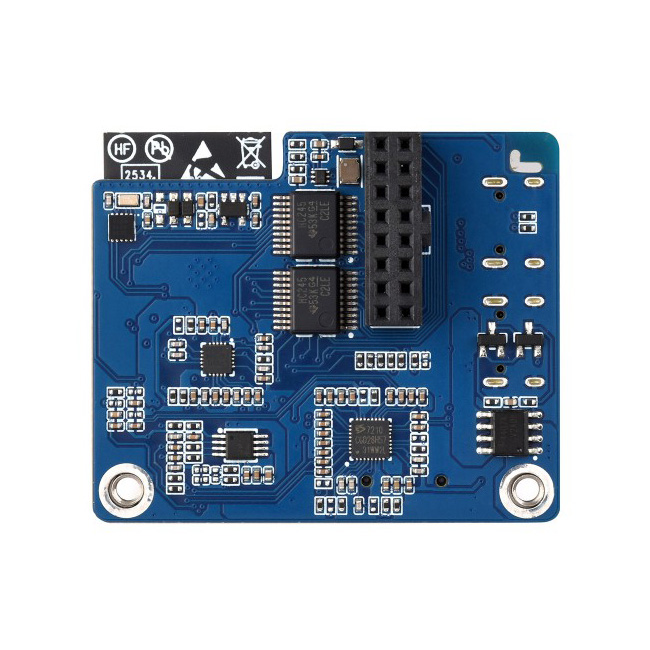

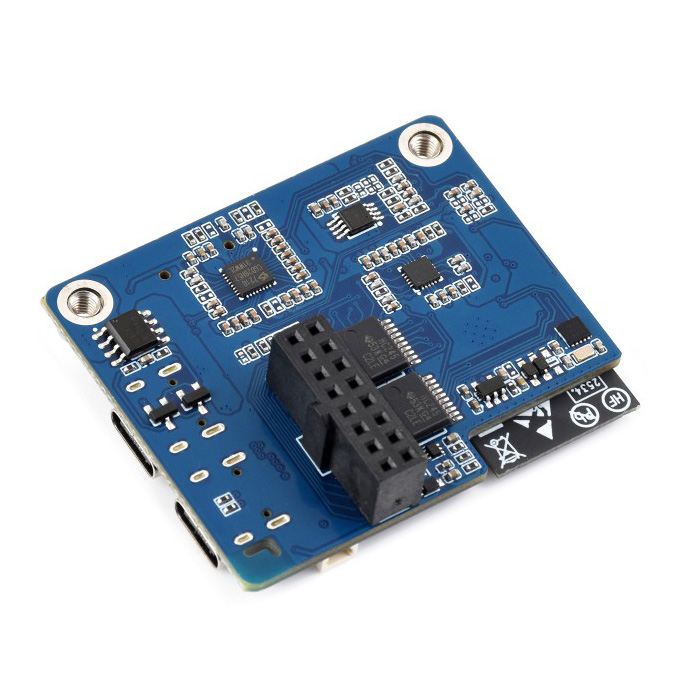

14. SN74HC245 Восьмиканальний шинний трансівер із тристабільними виходами
15. ES8311 - малопотужний монофонічний аудіокодек.
16. Мікросхема аудіодекодера ES7210

Характеристики:

• Напруга живлення: 5 В
• Максимально допустимий струм: 10А
• Підтримувана роздільна здатність: 64 × 64, 64 × 32, 80 × 40, 96 × 48
• Тип інтерфейсу: HUB75
• Максимальна роздільна здатність (каскадна): 6 × 64 × 64
• Робоча температура: -40℃ ~ +85℃
• Розміри: 50 × 42 мм

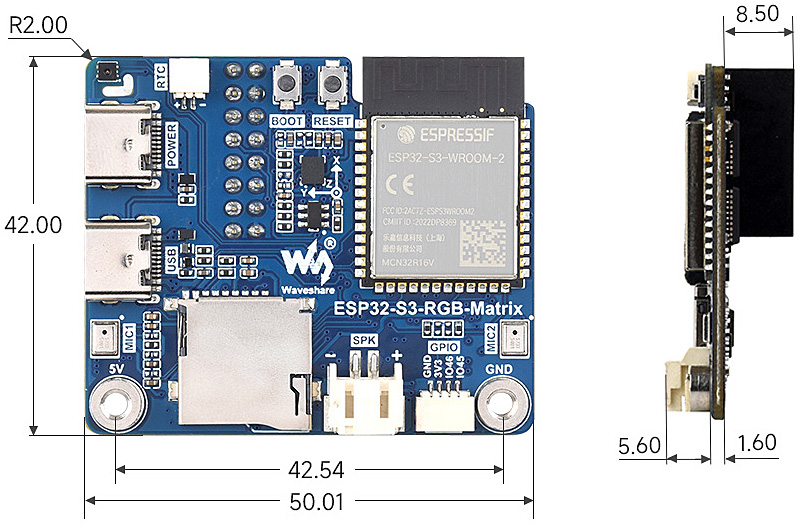

Габаритні розміри:

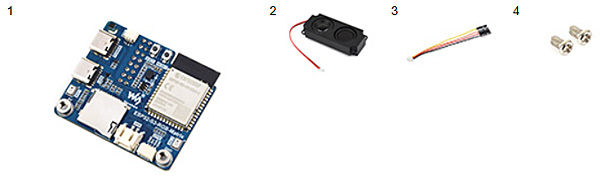

Комплектація:

1. ESP32-S3-RGB-матриця x1
2. 8 Ом 5 ​​Вт динамік x1
3. Кабель SH1.0 4-контактний ~100 мм x1
4. Комплект гвинтів x1

Посилання:

• Wiki
