Плата розробника Waveshare ESP32-P4-Core RISC-V 32-біт з USB OTG 2.0 HS

ESP32-P4-Core-DEV-KIT – це компактна плата для розробки мультимедійних програм на базі контролера ESP32-P4. Вона володіє широким спектром людино-машинних інтерфейсів, включаючи MIPI-CSI (з вбудованим процесором обробки зображень), MIPI-DSI, SPI, I2S, I2C, ШИМ світлодіодів, MCPWM, RMT, АЦП, UART, TWAI та ін. Крім того, вона підтримує інтерфейси USB. пристроями.

Код виробника: 34680, ESP32-P4-Core-DEV-KIT-M

ESP32-P4 використовує двоядерний процесор RISC-V і підтримує до 32 МБ PSRAM а також має інтерфейси USB 2.0, MIPI-CSI, MIPI-DSI, кодувальник H.264 та інші периферійні пристрої, що робить її ідеальною для недорогої, високопродуктивної та енергоефективної розробки. Вона також містить периферійний пристрій цифрового підпису та виділений блок керування ключами, забезпечуючи безпеку даних та операцій. Комплект ESP32-P4-Core-DEV-KIT розроблений для високопродуктивних та захищених додатків, що відповідають вимогам вбудованих систем у таких галузях, як взаємодія людини з машиною, граничні обчислення та розширення введення-виведення.

Основні особливості:

• Високопродуктивний мікроконтролер з 32-розрядними двоядерними та одноядерними процесорами RISC-V.
• 128 КБ HP ROM, 16 КБ LP ROM, 768 КБ HP L2MEM, 32 КБ LP Static RAM, 8 КБ TCM
• Потужні можливості обробки зображень та голосу. Надає інтерфейси обробки зображень та голосу, включаючи кодек JPEG, прискорювач обробки пікселів, процесор обробки зображень та кодувальник H264.
• 32 МБ PSRAM у корпусі чіпа, а також 32 МБ NOR Flash на платі.
• До широко використовуваних периферійних пристроїв відносяться MIPI-CSI, MIPI-DSI, USB 2.0 OTG та ін
• Адаптація 2*20 роз'ємів GPIO та кілька контактних майданчиків GPIO на задній панелі.
• Функції безпеки: безпечне завантаження, шифрування флеш-пам'яті, криптографічні прискорювачі та генератори випадкових чисел (TRNG). Крім того, апаратні механізми захисту доступу допомагають забезпечити управління правами доступу та поділ привілеїв.

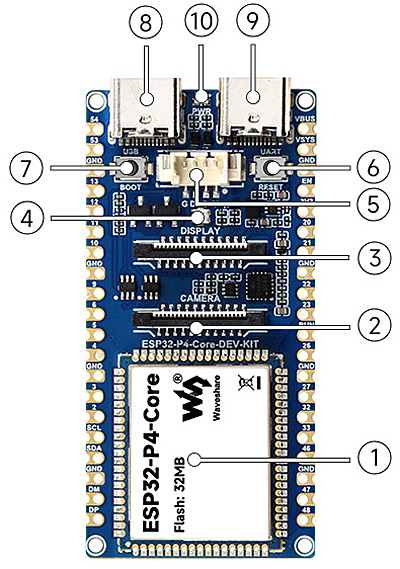

Розташування та призначення компонентів плати:

1. Вбудований процесор ESP32-P4-Core та 32 МБ NOR Flash-пам''яті
2. Інтерфейс камери – MIPI-2lan
3. Інтерфейс дисплея – MIPI-2lane
4. WS2812B - крутий RGB світлодіод
5. Роз'єм MX1.25 4PIN - роз''єм USB OTG 2.0 High Speed
6. Кнопка скидання
7. Кнопка BOOT - Натисніть її під час увімкнення або перезавантаження, щоб увійти в режим завантаження.
8. Порт Type-C - для живлення та програмування.
9. Порт UART Type-C - для живлення, програмування та налагодження.
10. Індикатор живлення

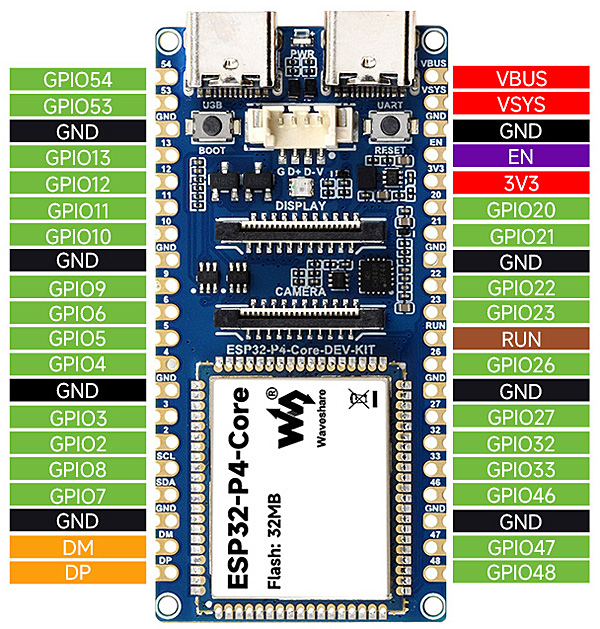

Розпинування модуля:

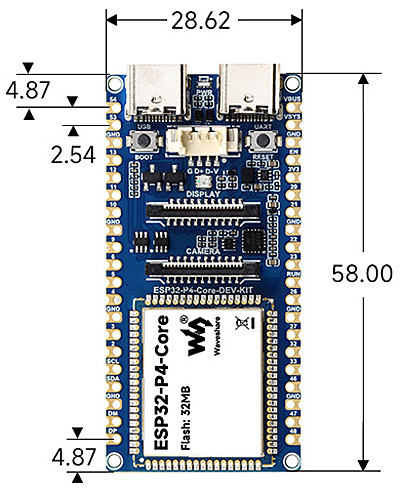

Габаритні розміри:

Комплектація:

1. Комплект розробника ESP32-P4-Core-DEV-KIT із заздалегідь припаяними роз'ємами (1 шт.)

Посилання:

• Wiki
