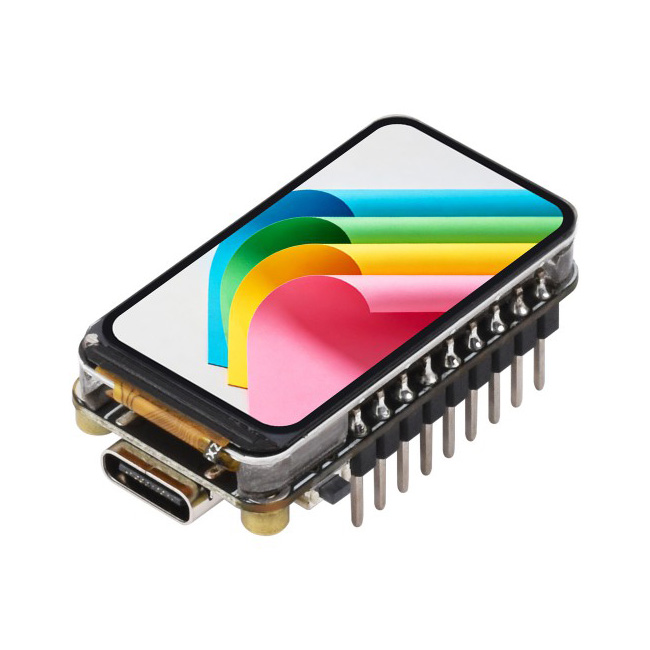

Плата розробника Waveshare ESP32-C3 з 1.47" LCD дисплеєм 172×320/262K 2.4ГГц Wi-Fi та BLE 5

ESP32 -C3-LCD-1.47 - це плата для розробки мікроконтролерів, що підтримує Wi-Fi 2.4 ГГц та Bluetooth 5 (LE), а також має вбудовану флеш-пам'ять та PSRAM великої ємності. Вбудований 1,47-дюймовий РК-дисплей дозволяє плавно запускати програми з графічним інтерфейсом користувача, такі як LVGL. Завдяки багатому набору периферійних інтерфейсів, вона підтримує швидку розробку додатків на ESP32-C3, включаючи HMI, IoT пристрої та інтелектуальні дисплеї.

Код виробника: 34664, ESP32-C3-LCD-1.47-M

Ключові особливості:

• Використовує основний керуючий чіп ESP32-C3FH4, оснащений 32-бітним одноядерним SoC RISC-V з низьким енергоспоживанням та основною частотою до 160 МГц.
• Підтримує бездротовий зв'язок Wi-Fi 2.4 ГГц (802.11 b/g/n) та Bluetooth 5 (LE).
• Вбудована статична оперативна пам'ять об'ємом 400 КБ та ПЗУ об'ємом 384 КБ, а також вбудована флеш-пам'ять об'ємом 4 МБ.
• Вбудована керамічна антена для простої інтеграції в спеціалізовані материнські плати або пристрої, що вбудовуються.
• Вбудований високошвидкісний USB-контролер для зручного завантаження та налагодження програм.
• Адаптація 15 контактів GPIO для гнучкого розширення різних периферійних функцій.
• Надає широкий спектр периферійних ресурсів, включаючи 3 × SPI, 1 × I2C, 2 × UART, 1 × I2S, 2 × ADC та інші інтерфейси.

SP32-C3 об'єднує Wi-Fi 2.4 ГГц та Bluetooth 5 (LE) з підтримкою дальньої дії, а також підтримує протоколи Bluetooth Mesh та Wi-Fi Mesh та забезпечує чудові радіочастотні характеристики навіть при високих робочих температурах.

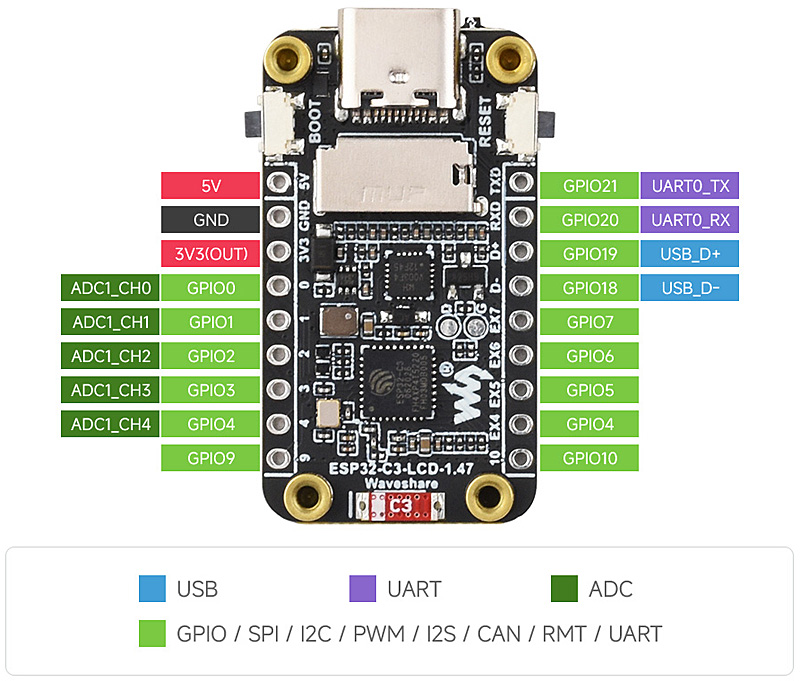

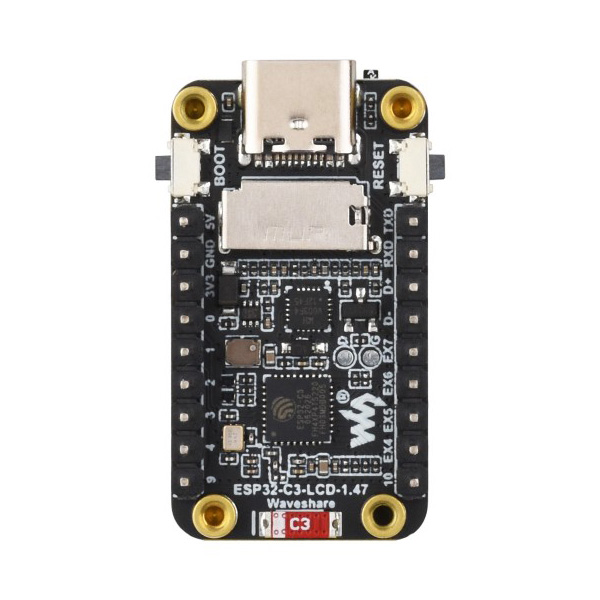

Розташування та призначення виводів:

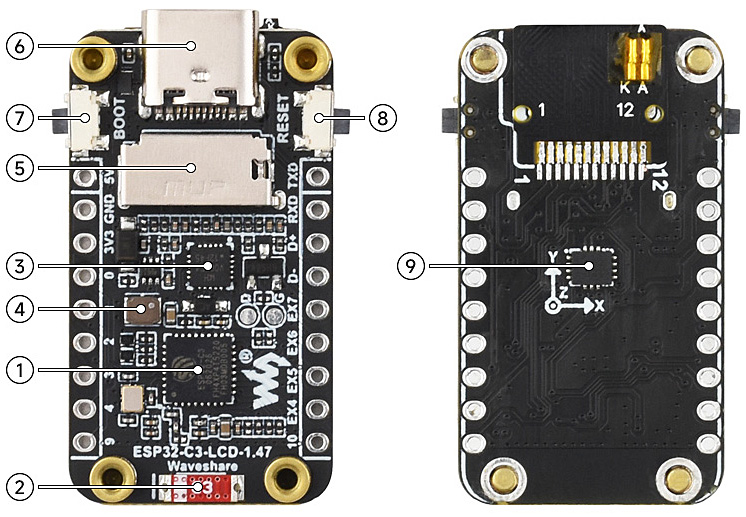

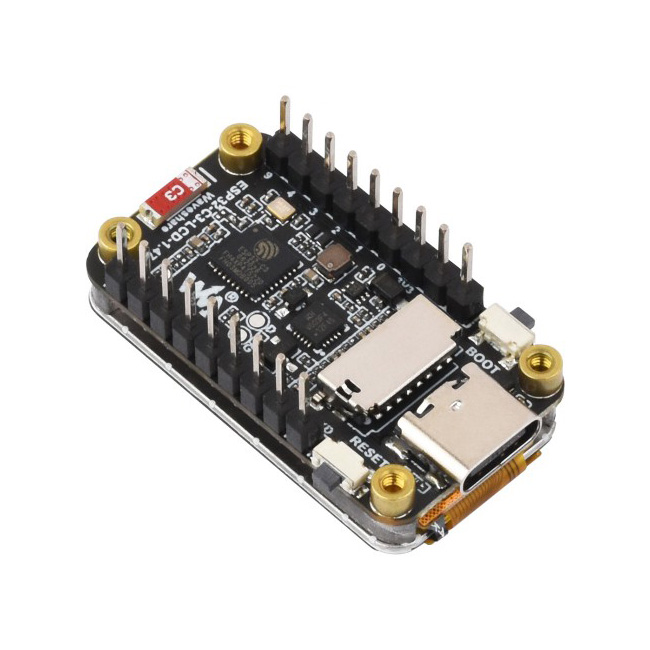

Розташування та призначення компонентів плати:

1. ESP32-C3FH4 - малопотужний SoC з 32-розрядним одноядерним процесором RISC-V та тактовою частотою до 160 МГц.
2. Бортова антена
3. Розширювач вводу-виводу CH32V003F4U6 - працює з основним контролером, забезпечуючи управління периферійними пристроями та надаючи контакти розширення.
4. Мікросхема джерела живлення постійного струму MP1605GTF-Z
5. Слот для TF-картки
6. Порт Type-C - для живлення, програмування та налагодження.
7. Кнопка BOOT
8. Кнопка СКИДАННЯ
9. 6-осьовий інерційний вимірювальний блок QMI8658

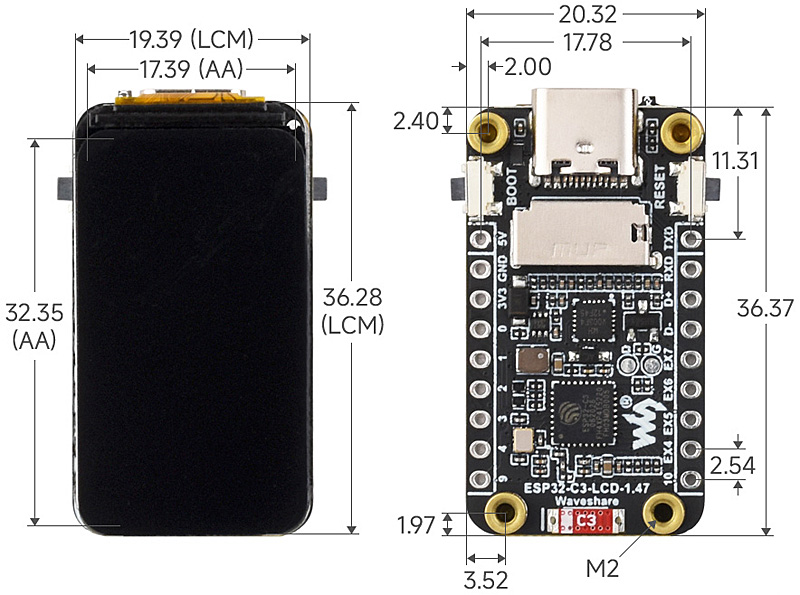

Габаритні розміри:

Комплектація:

1. ESP32-C3-LCD-1.47 із попередньо припаяними роз'ємами × 1

Посилання:

• Wiki
