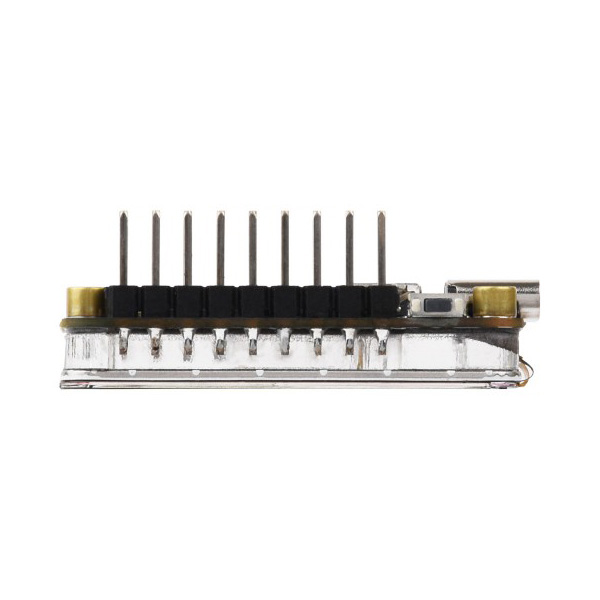

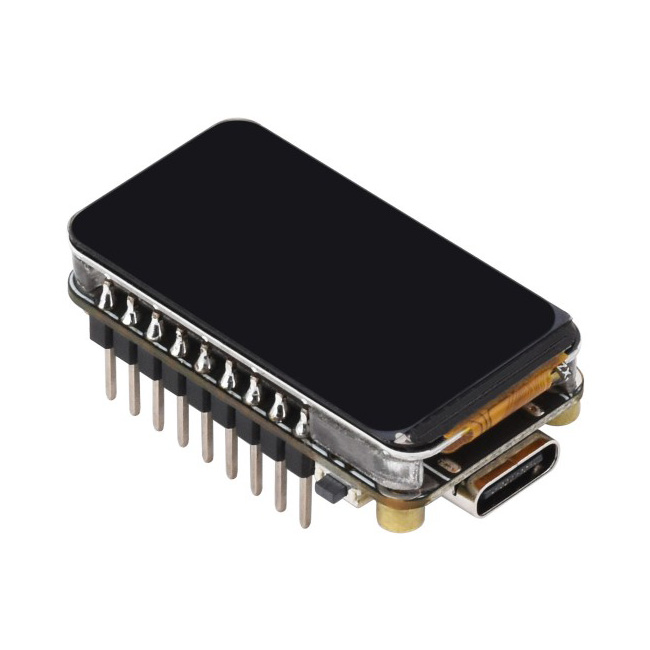

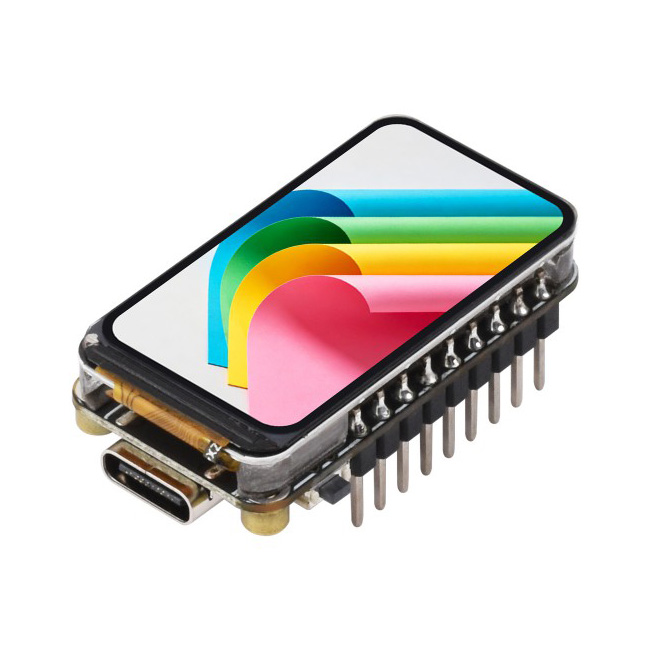

Плата разработчика Waveshare ESP32-C3 с 1.47" LCD дисплеем 172×320/262K 2.4ГГц Wi-Fi и BLE 5

ESP32 -C3-LCD-1.47 - это плата для разработки микроконтроллеров, поддерживающая Wi-Fi 2.4 ГГц и Bluetooth 5 (LE), а также имеющая встроенную флэш-память и PSRAM большой емкости. Встроенный 1.47-дюймовый ЖК-дисплей позволяет плавно запускать программы с графическим интерфейсом пользователя, такие как LVGL. Благодаря богатому набору периферийных интерфейсов, она поддерживает быструю разработку приложений на ESP32-C3, включая HMI, устройства IoT и интеллектуальные дисплеи.

Код производителя: 34664, ESP32-C3-LCD-1.47-M

Ключевые особенности:

• Использует основной управляющий чип ESP32-C3FH4, оснащенный 32-битным одноядерным SoC RISC-V с низким энергопотреблением и основной частотой до 160 МГц.
• Поддерживает беспроводную связь Wi-Fi 2.4 ГГц (802.11 b/g/n) и Bluetooth 5 (LE).
• Встроенная статическая оперативная память объемом 400 КБ и ПЗУ объемом 384 КБ, а также встроенная флэш-память объемом 4 МБ.
• Встроенная керамическая антенна для простой интеграции в специализированные материнские платы или встраиваемые устройства.
• Встроенный высокоскоростной USB-контроллер для удобной загрузки и отладки программ.
• Адаптация 15 контактов GPIO для гибкого расширения различных периферийных функций.
• Предоставляет широкий спектр периферийных ресурсов, включая 3 × SPI, 1 × I2C, 2 × UART, 1 × I2S, 2 × ADC и другие интерфейсы.

SP32-C3 объединяет Wi-Fi 2.4 ГГц и Bluetooth 5 (LE) с поддержкой дальнего действия, а также поддерживает протоколы Bluetooth Mesh и Wi-Fi Mesh и обеспечивает превосходные радиочастотные характеристики даже при высоких рабочих температурах.

Расположение и назначение выводов:

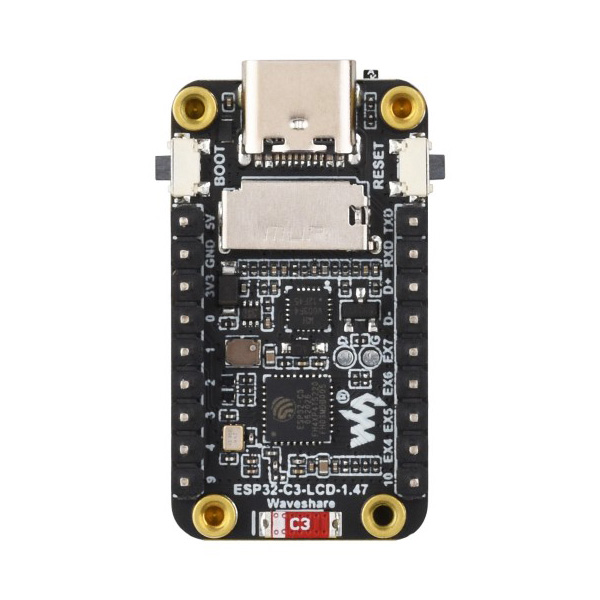

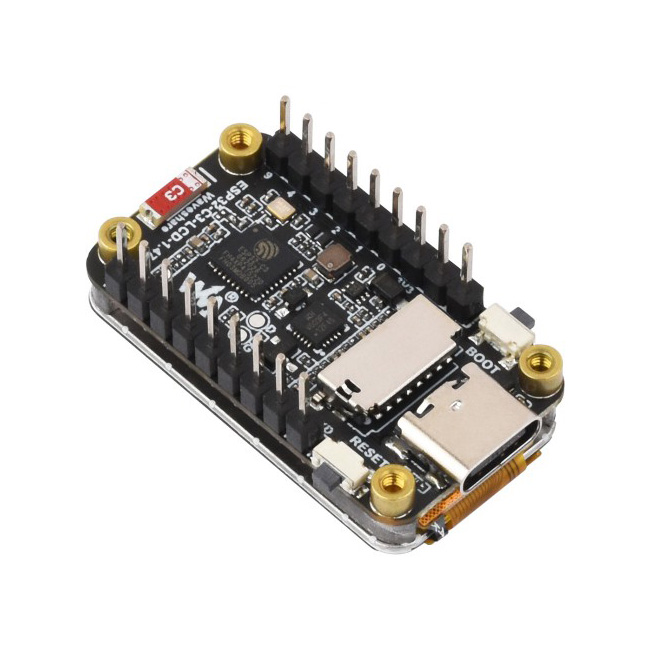

Расположение и назначение компонентов платы:

1. ESP32-C3FH4 - маломощный SoC с 32-разрядным одноядерным процессором RISC-V и тактовой частотой до 160 МГц.
2. Бортовая антенна
3. Расширитель ввода-вывода CH32V003F4U6 - работает с основным контроллером, обеспечивая управление периферийными устройствами и предоставляя контакты расширения.
4. Микросхема источника питания постоянного тока MP1605GTF-Z
5. Слот для TF-карты
6. Порт Type-C - для питания, программирования и отладки.
7. Кнопка BOOT
8. Кнопка СБРОС
9. 6-осевой инерциальный измерительный блок QMI8658

Габаритные размеры:

Комплектация:

1. ESP32-C3-LCD-1.47 с предварительно припаянными разъемами × 1

Ссылки:
