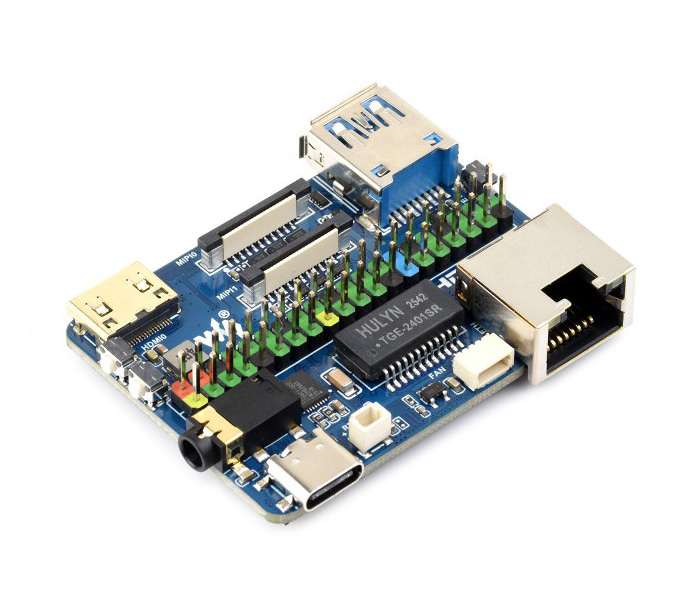

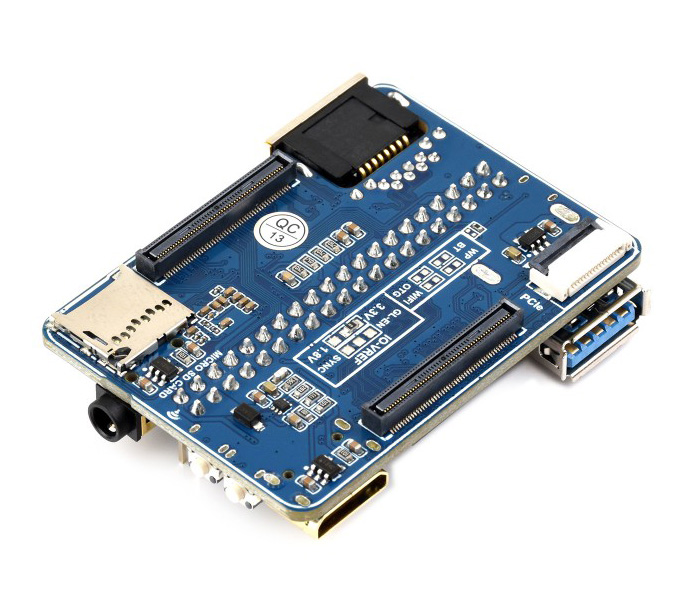

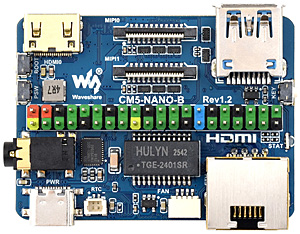

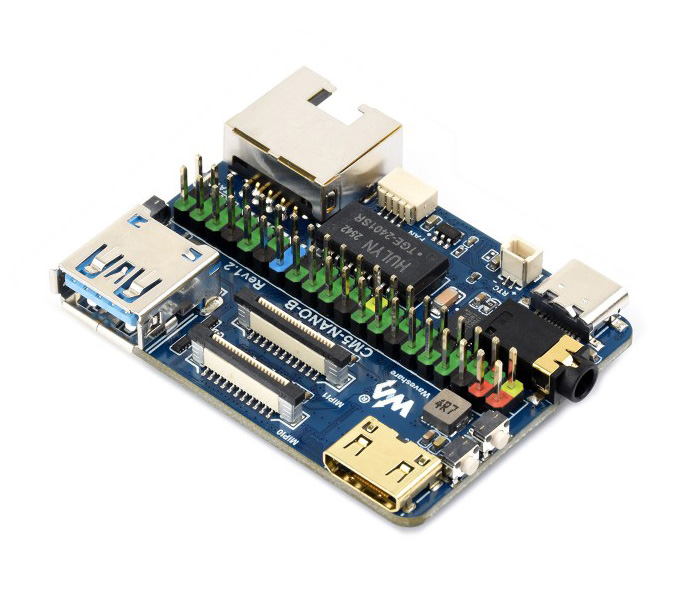

Міні-плата розширення CM5-NANO-B для Raspberry Pi Compute Module 5 з 4K HDMI/USB 3.2/Gigabit Ethernet/2хMIPI

Мініатюрна плата розширення CM5-NANO-B для Raspberry Pi Compute Module 5, того ж розміру, що й CM5, підтримує HDMI 4K, USB 3.2, гігабітний Ethernet-порт та два інтерфейси MIPI. Плата дозволяє використовувати всю продуктивність модуля CM5 та базові інтерфейси. Компактний розмір плати та повна функціональність, безліч периферійних інтерфейсів підходить для вузькоспеціалізованих областей застосування. Плата поставляється з розпаяним GPIO роз'ємом.

Код виробника: 33760, CM5-NANO-B-M

Характеристики:

• Роз'єм CM5: Підходить для всіх варіантів Raspberry Pi CM5
• Мережеві технології: Роз'єм RJ45 для гігабітного Ethernet
• Роз'єм 40-контактний: GPIO-інтерфейс для Raspberry Pi & times; 1
• USB Порт: USB 3.2 Gen1 Type A × 1
• MIPI Інтерфейс: MIPI 4-смуговий × 2 (22-контактний роз'єм FPC 0.5 мм)
• Відео вихід: Міні-порт HDMI × 1 з підтримкою виводу 4K.
• Аудіо: USB-аудіороз'єм 3.5 мм
• Сховище: Роз'єм для TF-картки для варіантів Compute Module 5 Lite (без eMMC).
• Вхід живлення: DC 5V 5A
• PCIe: 16-контактний роз'єм PCIe (PCIe Gen2/3 x1)
• Розміри: 55 × 41 мм

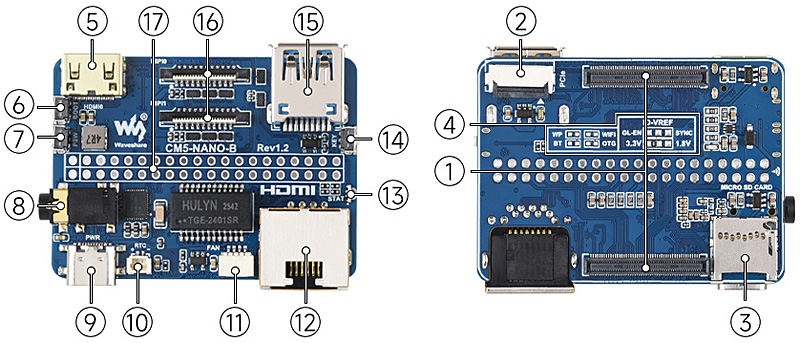

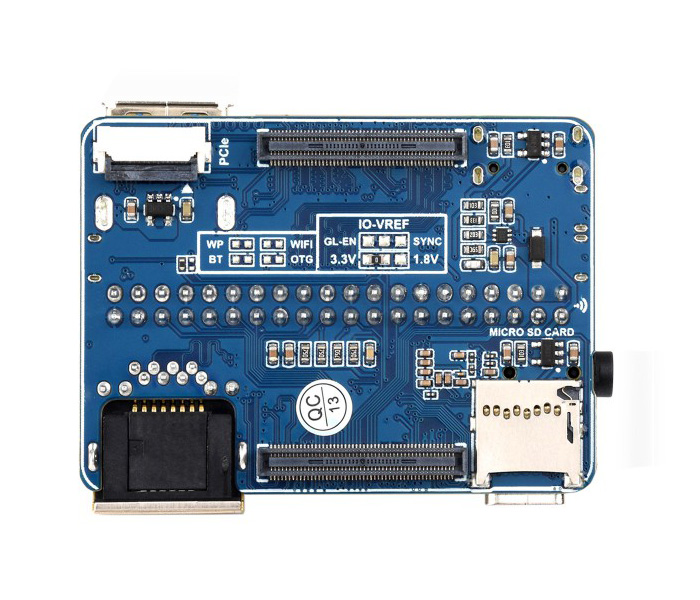

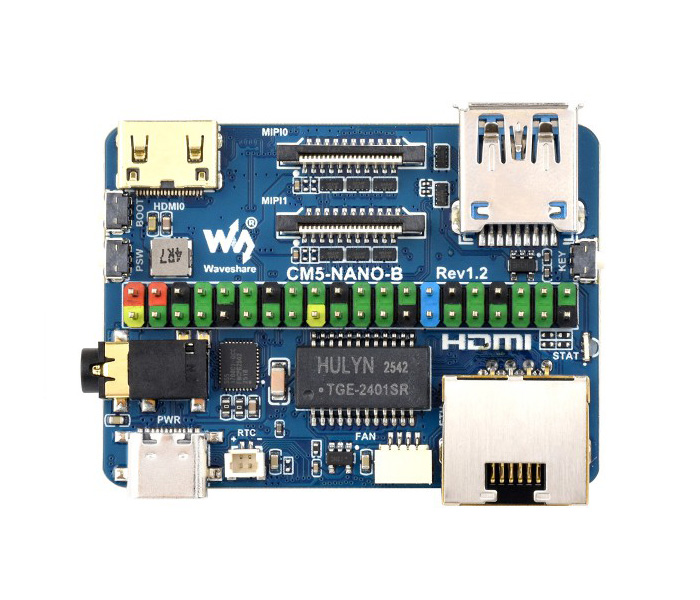

Розташування та призначення компонентів плати:

1. Роз'єм CM5 - підходить для всіх варіантів Raspberry Pi CM5
2. 16-контактний роз'єм PCIe - для підключення різних плат-адаптерів PCIe PI5.
3. Слот для картки пам'яті TF - дозволяє підключати карту пам'яті TF із попередньо записаним чином (ТІЛЬКИ у варіанті Lite).
4. Інші функціональні контакти - Підтримка розширених функцій.
5. Міні-порт HDMI - Підтримує виведення зображення з роздільною здатністю 4K.
6. Натисніть кнопку BOOT перед увімкненням живлення і відпустіть після увімкнення, щоб увійти в режим прошивки.
7. Кнопка PSW – кнопка управління живленням
8. Аудіовихід з роз'ємом 3.5 мм
9. Роз'єм підключення джерела живлення / Програмування - джерело живлення 5 В або використовується для прошивки eMMC.
10. 2-контактний роз'єм JST-SH для батареї RTC
11. Роз'єм для вентилятора - 4-контактний роз'єм JST-SH PWM для підключення вентилятора, що охолоджує.
12. Порт RJ45 Gigabit Ethernet – для доступу до мережі.
13. Двоколірний світлодіодний індикатор:
    • Червоне світло: індикатор живлення Raspberry Pi;
    • Зелене світло: індикатор стану Raspberry Pi.
14. Кнопка користувача - підключена до GPIO21
15. USB-порт із високошвидкісним інтерфейсом USB 3.2 Gen1 для підключення різних USB-пристроїв.
16. Два інтерфейси MIPI – для підключення до дисплеїв DSI або камер CSI.
17. 40-контактний інтерфейс GPIO - підходить для підключення до різних модулів HAT.

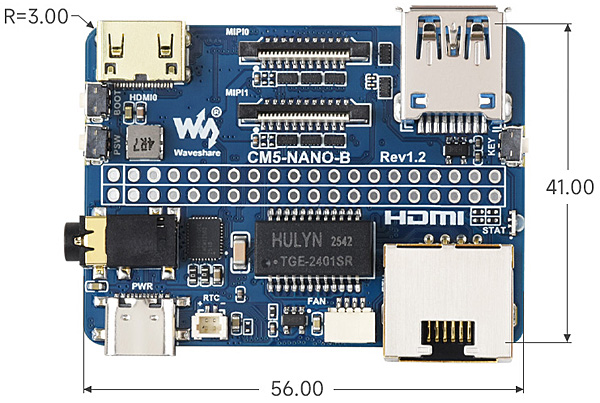

Габаритні розміри:

Комплектація:

1. CM5-NANO-B x1 з розпаяним роз'ємом

Посилання:

• Wiki
