Модуль розробника ESP32-S3 з 2.8" IPS дисплеєм 240×320 (Touch Screen, WiFi, Bluetooth)

Даний модуль є платою для розробки мікроконтролерів ESP32-S3 з підтримкою Wi-Fi 2.4 ГГц і Bluetooth BLE 5, оснащену високопродуктивною флеш-пам'яттю і PSRAM. Вбудований 2,8-дюймовий РК-екран дозволяє плавно запускати графічні інтерфейси користувача, наприклад, на основі LVGL. У поєднанні з різними периферійними інтерфейсами він підходить для швидкої розробки HMI та інших програм на базі ESP32-S3.

Код виробника: 27690, ESP32-S3-Touch-LCD-2.8

Основні особливості:

• Оснащений високопродуктивним 32-бітним двоядерним процесором Xtensa LX7 з тактовою частотою до 240 МГц.
• Підтримує Wi-Fi 2.4 ГГц (802.11 b/g/n) та Bluetooth 5 (LE), має вбудовану антену.
• Вбудована оперативна пам'ять (SRAM) об'ємом 512 КБ та ПЗУ об'ємом 384 КБ, а також 16 МБ флеш-пам'яті та 8 МБ PSRAM.
• Вбудований 2.8-дюймовий РК-дисплей, роздільна здатність 240×320, 262 тис. кольорів.
• Функція ємнісного сенсорного керування через інтерфейс I2C, 5-крапковий дотик, з підтримкою переривань.
• Адаптація інтерфейсів UART, I2C та деяких інтерфейсів вводу-виводу, інтеграція повношвидкісного порту USB.
• Вбудований динамік, 6-осьовий датчик QMI8658, датчик RTC, слот для TF-карти та модуль управління зарядкою батареї тощо
• Підтримує точне керування, наприклад, гнучке налаштування тактової частоти та кілька режимів живлення, що дозволяє досягти низького енергоспоживання у різних сценаріях.

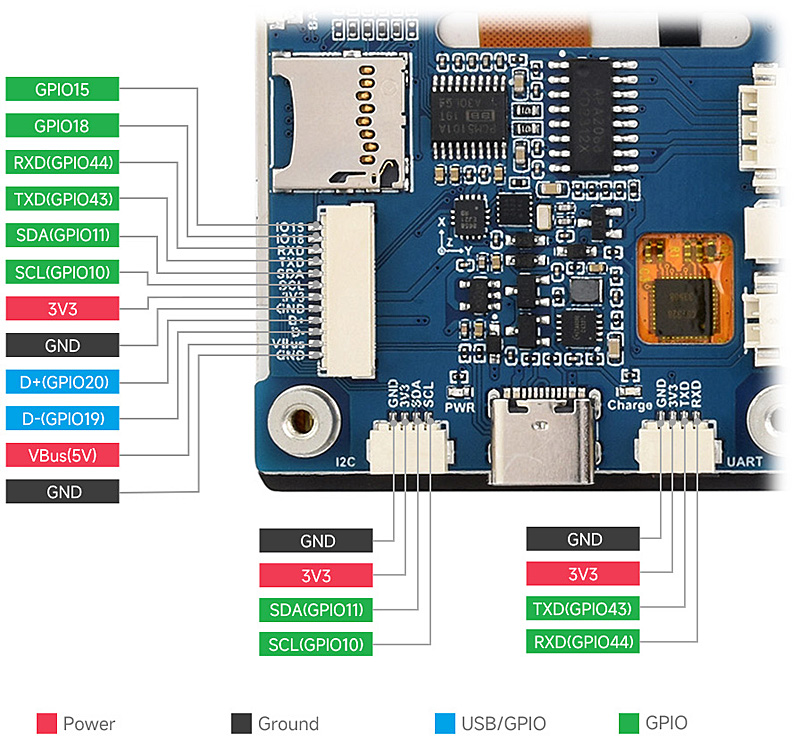

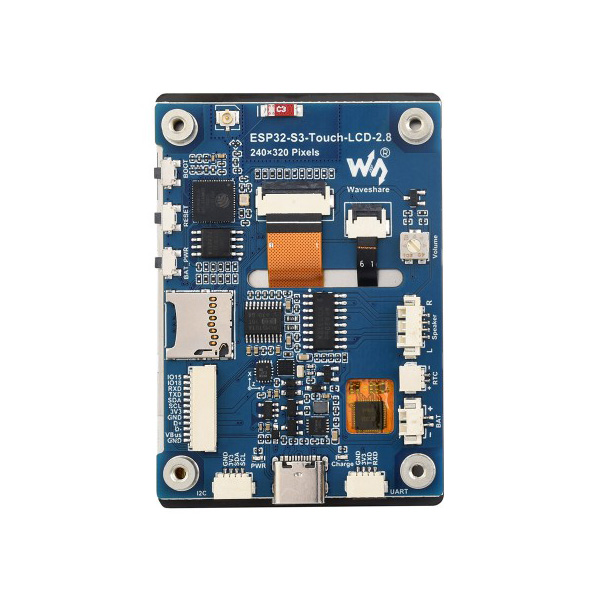

Розташування та призначення інтерфейсних роз'ємів:

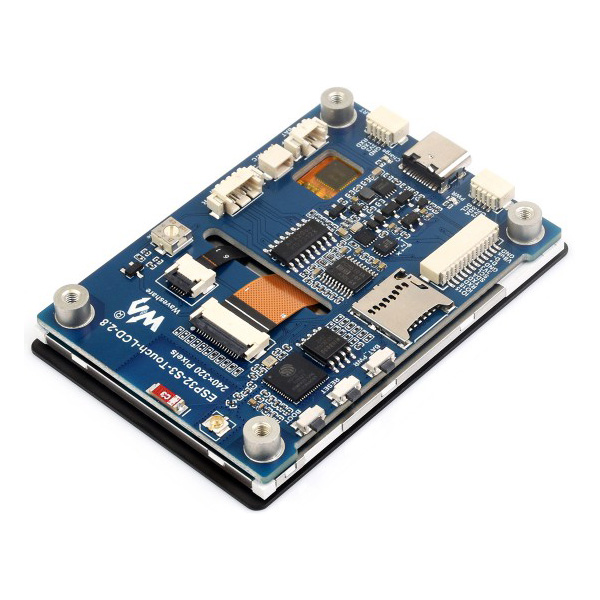

Розташування та призначення компонентів плати:

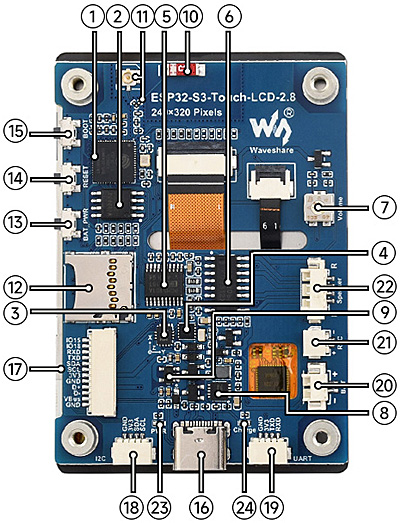

1. Двоядерний процесор ESP32-S3R8, робоча частота до 240 МГц.
2. 16 МБ флеш-пам'яті
3. Датчик положення QST - QMI8658C (6-осьовий інерційний вимірювальний блок, що включає 3-осьовий гіроскоп та 3-осьовий акселерометр)
4. Мікросхема RTC - PCF85063
5. Аудіодекодер PCM5101
6. Мікросхема підсилювача
7. Регулятор гучності
8. Менеджер заряджання акумулятора
9. ME6217C33M5G - Низьковольтний стабілізатор напруги, вихідний струм 800 мА (макс.)
10. Вбудована керамічна антена
11. Роз'єм IPEX1 та імпульсний резистор - Переключення на використання зовнішньої антени шляхом перепаювання резистора.
12. Слот для TF-картки - Підтримує TF-картки до 16 ГБ.
13. Кнопка керування живленням від батареї - Потрібна відповідна програма драйвера.
14. Кнопка СКИДАННЯ
15. Кнопка BOOT
16. Порт USB Type-C
17. 12-контактний багатофункціональний штирьовий роз'єм
18. Роз'єм I2C - підключається до внутрішнього чіпа, підтримує лише периферійні пристрої I2C і не може бути призначений на інші функції.
19. Роз'єм UART
20. Роз'єм MX1.25 для батареї - 2-контактний, для літієвої батареї 3.7, підтримує зарядку і розрядку.
21. Роз'єм для підключення батареї RTC, що перезаряджається
22. Роз'єм для підключення динаміка - У комплекті динамік 2030 8 Ом 2 Вт.
23. Індикатор живлення
24. Індикатор заряду літієвої батареї: світиться під час заряджання, гасне при повній зарядці (стан індикатора може бути неясним, якщо батарея не підключена).

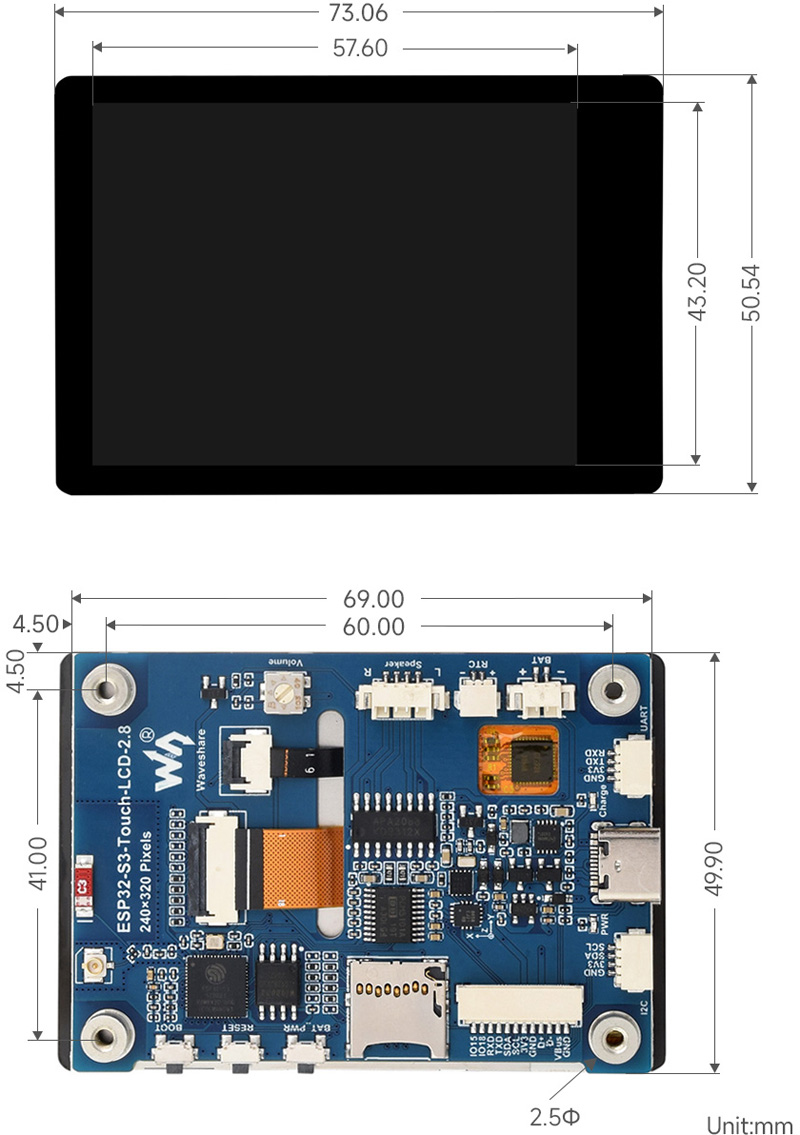

Габаритні розміри:

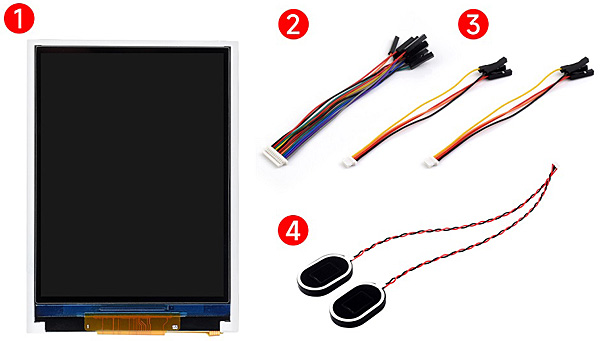

Комплектація:

1. ESP32-S3-LCD-2.8 x1
2. Кабель SH1.0 12PIN ~100 мм ×1
3. Кабель SH1.0 4PIN ~100 мм (2 шт.) ×1
4. 2030 динамік ×1

Посилання:

• Wiki
