Модуль разработчика ESP32-S3 с 2.8" IPS дисплеем 240×320 (Touch Screen, WiFi, Bluetooth)

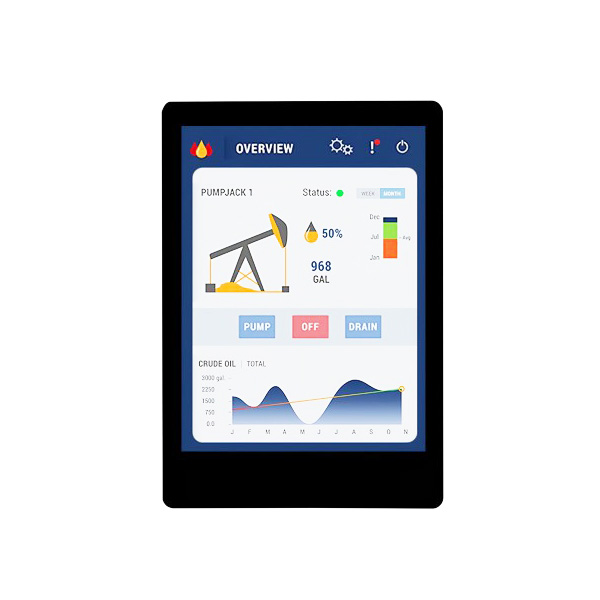

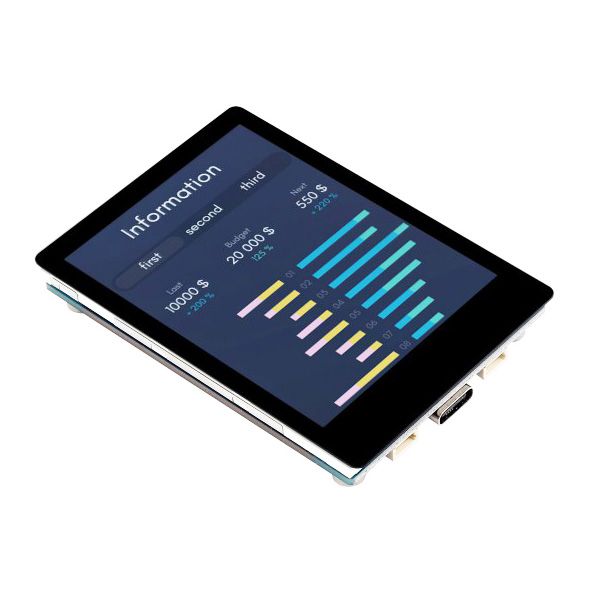

Данный модуль представляет собой плату для разработки микроконтроллеров ESP32-S3 с поддержкой Wi-Fi 2.4 ГГц и Bluetooth BLE 5, оснащенную высокопроизводительной флэш-памятью и PSRAM. Встроенный 2.8-дюймовый ЖК-экран позволяет плавно запускать графические интерфейсы пользователя, например, на основе LVGL. В сочетании с различными периферийными интерфейсами он подходит для быстрой разработки HMI и других приложений на базе ESP32-S3.

Код производителя: 27690, ESP32-S3-Touch-LCD-2.8

Основные особенности:

• Оснащен высокопроизводительным 32-битным двухъядерным процессором Xtensa LX7 с тактовой частотой до 240 МГц.
• Поддерживает Wi-Fi 2.4 ГГц (802.11 b/g/n) и Bluetooth 5 (LE), имеет встроенную антенну.
• Встроенная оперативная память (SRAM) объемом 512 КБ и ПЗУ объемом 384 КБ, а также 16 МБ флэш-памяти и 8 МБ PSRAM.
• Встроенный 2.8-дюймовый ЖК-дисплей, разрешение 240×320, 262 тыс. цветов.
• Функция емкостного сенсорного управления через интерфейс I2C, 5-точечное касание, с поддержкой прерываний.
• Адаптация интерфейсов UART, I2C и некоторых интерфейсов ввода-вывода, интеграция полноскоростного порта USB.
• Встроенный динамик, 6-осевой датчик QMI8658, датчик RTC, слот для TF-карты и модуль управления зарядкой батареи и т. д.
• Поддерживает точное управление, например, гибкую настройку тактовой частоты и несколько режимов питания, что позволяет добиться низкого энергопотребления в различных сценариях.

Расположение и назначение интерфейсных разъёмов:

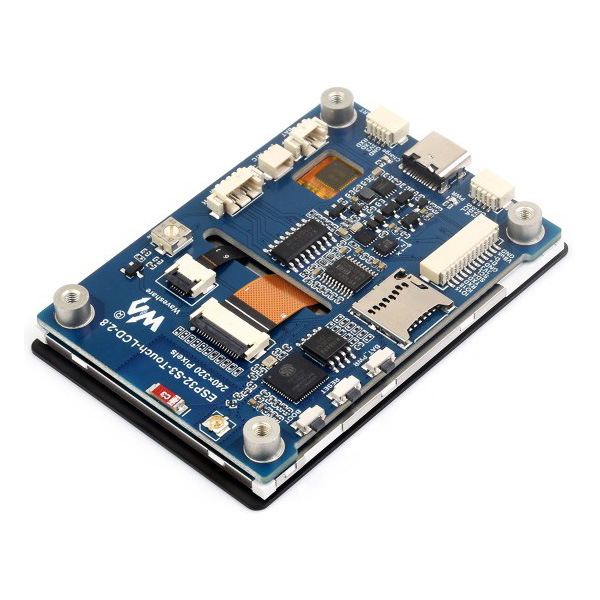

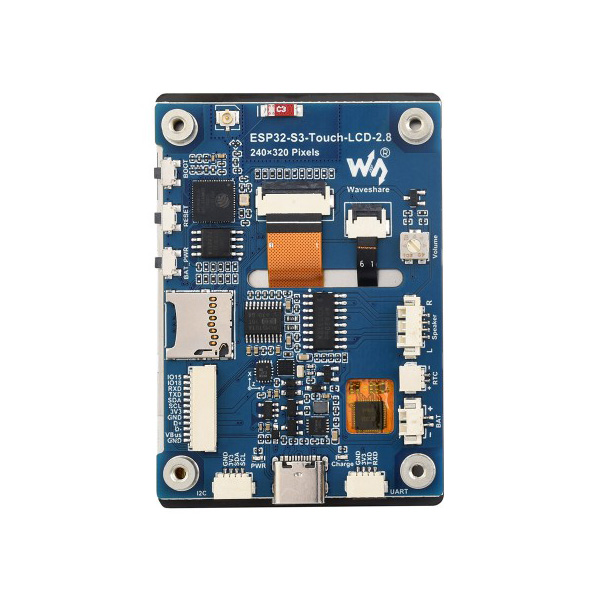

Расположение и назначение компонентов платы:

1. Двухъядерный процессор ESP32-S3R8 , рабочая частота до 240 МГц.
2. 16 МБ флэш-памяти
3. Датчик положения QST - QMI8658C (6-осевой инерциальный измерительный блок, включающий 3-осевой гироскоп и 3-осевой акселерометр)
4. Микросхема RTC - PCF85063
5. Аудиодекодер PCM5101
6. Микросхема усилителя
7. Регулятор громкости
8. Менеджер зарядки аккумулятора
9. ME6217C33M5G - Низковольтный стабилизатор напряжения, выходной ток 800 мА (макс.)
10. Встроенная керамическая антенна
11. Разъем IPEX1 и импульсный резистор - Переключение на использование внешней антенны путем перепайки резистора.
12. Слот для TF-карты - Поддерживает TF-карты объемом до 16 ГБ.
13. Кнопка управления питанием от батареи - Требуется соответствующая программа драйвера.
14. Кнопка СБРОС
15. Кнопка BOOT
16. Порт USB Type-C
17. 12-контактный многофункциональный штыревой разъем
18. Разъем I2C - подключается к внутреннему чипу, поддерживает только периферийные устройства I2C и не может быть назначен на другие функции.
19. Разъем UART
20. Разъем MX1.25 для батареи - 2-контактный, для литиевой батареи 3.7 В, поддерживает зарядку и разрядку.
21. Разъем для подключения перезаряжаемой батареи RTC
22. Разъем для подключения динамика - В комплекте динамик 2030 8 Ом 2 Вт.
23. Индикатор питания
24. Индикатор заряда литиевой батареи: горит во время зарядки, гаснет при полной зарядке (состояние индикатора может быть неясным, если батарея не подключена).

Габаритные размеры:

Комплектация:

1. ESP32-S3-LCD-2.8 x1
2. Кабель SH1.0 12PIN ~100 мм ×1
3. Кабель SH1.0 4PIN ~100 мм (2 шт.) ×1
4. 2030 динамик ×1

Ссылки:

• Wiki
