Модуль розширення Raspberry Pi CM5 Gigabit/2.5G. RS485, 4K вихід HDMI (у корпусі)

Багатофункціональна плата розширення з корпусом із двома портами Gigabit/2.5G Ethernet для Raspberry Pi CM5 (не входить до комплекту), підтримує промисловий зв'язок RS485, модуль 4G/5G та виведення зображення 4K, підходить для всіх варіантів Compute Module 5. Raspberry Pi CM5 у комплект не входить.

Код виробника: 34403, CM5-ETH-RS485-4G-BOX (EU)

Підключення до обчислювального модуля CM5:

Стандартний роз'єм CM5, що підходить для модулів серії Compute Module 5 Lite/eMMC.

Для включення функцій стільникової мережі 5G/4G/3G/2G потрібен додатковий комунікаційний модуль, рекомендовані моделі: SIM7600G-HM.2, SIM8260G-M2 та SIM8262E-M2.

Підтримує підключення до накопичувачів M.2 NVMe:

Вища швидкість читання/запису в порівнянні зі слотом для TF-карт Raspberry Pi, що значно підвищує ефективність читання/запису системи або файлів. Підтримує завантаження Pi5 із твердотільного накопичувача NVME.

Відповідні типорозміри накопичувачів M.2:

Розширені інтерфейси на платі модуля:

Має багато інтерфейсів, включаючи ETH / MIPI / HDMI / слот для TF-карти / USB / M.2 B KEY / M KEY, простий у використанні.

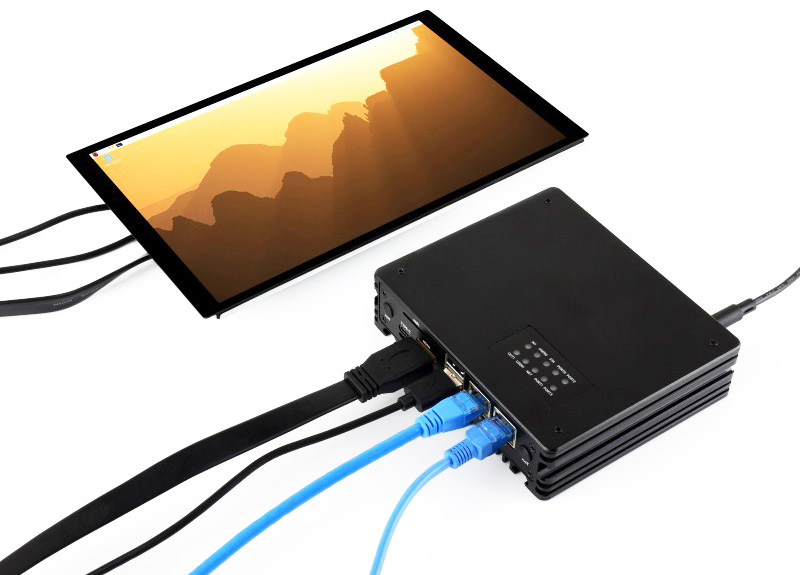

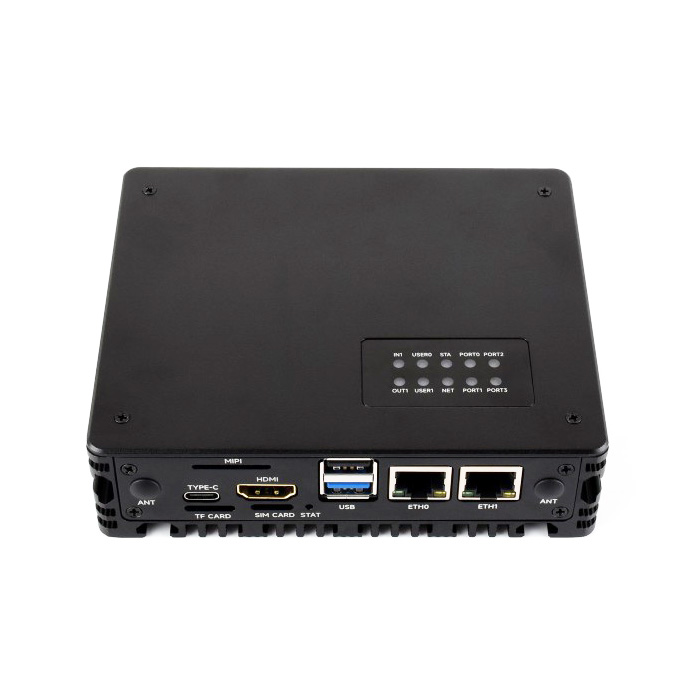

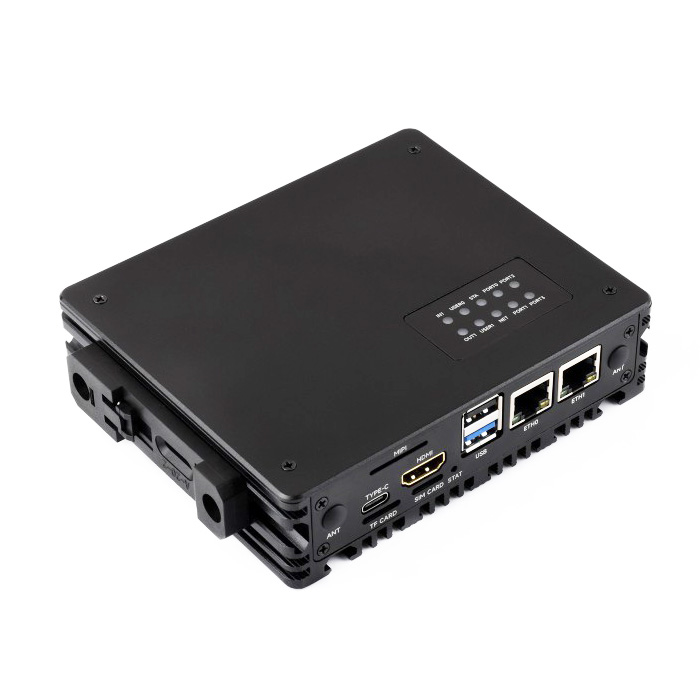

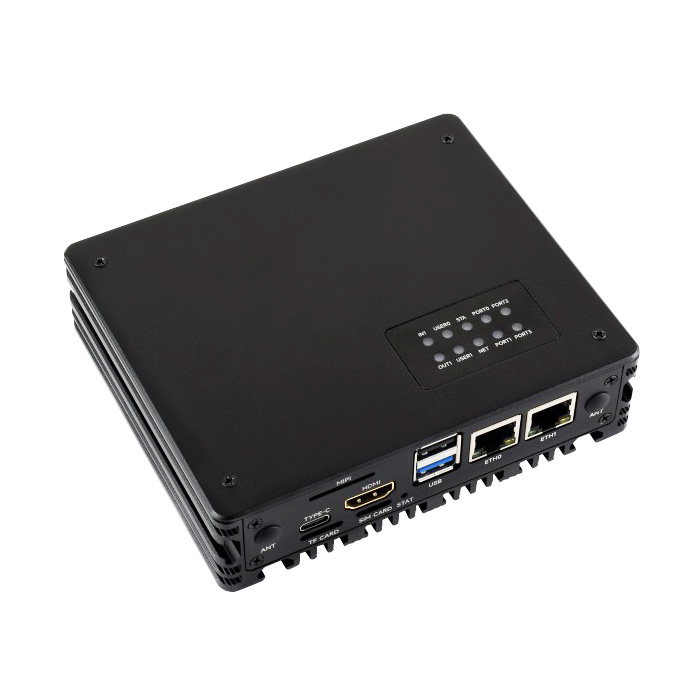

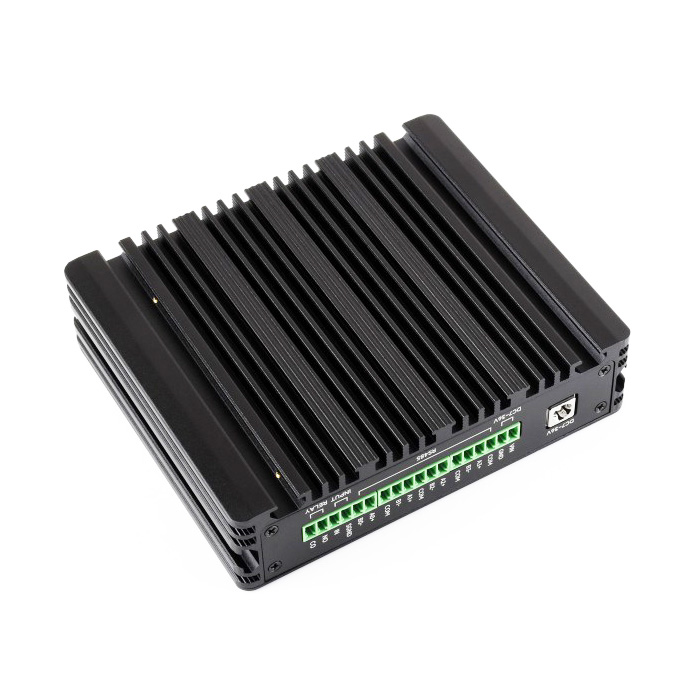

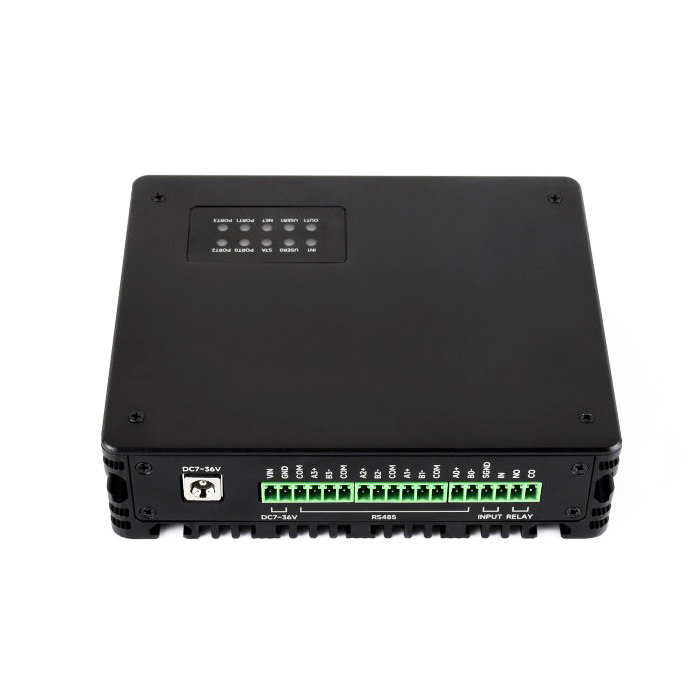

Розташування та призначення роз'ємів у корпусі:

Розташування та призначення компонентів плати:

1. Роз'єм CM5 – підходить для всіх варіантів обчислювального модуля CM5.
2. Слот для картки Nano SIM
3. Слот для TF-картки - для підключення TF-карти із попередньо записаною системою (ТІЛЬКИ у варіанті Lite).
4. 4-контактний роз'єм JST-SH PWM - для підключення 5-вольтового вентилятора охолодження
5. Type-C роз'єм для програмування модуля CM5 - використовується для запису пам'яті eMMC або USB OTG.
6. Порт HDMI - підтримує виведення зображення з роздільною здатністю 4K.
7. Конектор розширення кнопок та індикаторів
8. Порти USB – 1 стандартний порт USB 2.0, 1 порт USB 3.2 Gen1 Type-A зі швидкістю передачі даних до 5 Гбіт/с.
9. Порт Ethernet RJ45 1000 Мбіт/с - підтримує мережеві підключення 10 Мбіт/с / 100 Мбіт/с / 1000 Мбіт/с.
10. Порт Ethernet RJ45 2500 Мбіт/с - підтримує мережеві підключення 10 Мбіт/с / 100 Мбіт/с / 1000 Мбіт/с / 2500 Мбіт/с.
11. Індикатори - стани для кожного інтерфейсу, з можливістю додавання в 2 рази більшої кількості індикаторів користувача.
12. M.2 M KEY - підтримує твердотільні накопичувачі NVMe 2242/2230/2280 або модулі AI.
13. M.2 B KEY – підтримує підключення комунікаційних модулів 4G/5G.
14. Зумер
15. Роз'єм живлення постійного струму – підтримує живлення від 7 В до 36 В (будь-ласка, не підключайте живлення одночасно через гвинтові клеми).
16. Клема для підключення джерела постійного струму з гвинтовим кріпленням - підтримує живлення від 7 до 36 В (будь-ласка, не підключайте живлення одночасно через роз'єм джерела постійного струму).
17. Гвинтові клеми RS485
18. Цифровий вхід з гвинтовими клемами - Вхідна напруга живлення - від 5 до 36 В.
19. Гвинтові клеми реле - Номінальний струм контактів: ≤ 10 А при 250 В змінного струму або ≤ 10 А при 30 В постійного струму.
20. Роз'єм RTC Batt - для підключення сумісного акумулятора RTC Batt для живлення мікросхеми RTC.
21. Чіп шифрування
22. Два інтерфейси MIPI – для підключення до дисплея DSI або камери CSI.

Характеристики:

• Гніздо CM5: підходить для всіх варіантів обчислювального модуля CM5.
• Мережеві технології: Порт Ethernet RJ45 1000 Мбіт/с × 1
• Порт Ethernet: RJ45 2500 Мбіт/с × 1
• USB порти:
  • Порт USB 2.0 (Type-C) × 1
  • Порт USB 2.0 (Type-A) × 1
  • Порт USB 3.2 Gen1 (Type-A) × 1
• Відео: HDMI-порт × 1, підтримка виводу 4K.
• М.2:
  • M.2 M KEY (PCIe Gen2/3 × 1, підтримує модулі NVMe 2230 / 2242 / 2280 або AI)
  • M.2 B KEY підтримує підключення комунікаційного модуля 4G/5G.
• Сховище: Роз'єм для TF-картки для варіантів Compute Module 5 Lite (без eMMC).
• Послідовний інтерфейс: RS485 × 4
• Цифровий вхід: 1 цифровий вхід (вхідна напруга: 5-36 В)
• Реле: Номінальний струм контактів: ≤ 10 А при 250 В змінного струму або ≤ 10 А при 30 В постійного струму.
• Роз'єм вентилятора: 5 В, 4-контактний роз'єм JST-SH для ШИМ-вентилятора
• Зумер: 1-канальний керований зумер
• Додаткове обладнання: Вбудований чіп шифрування
• Живлення: Широкий діапазон напруги 7-36 В (гвинтові клеми + роз'єм), порт Type-C 5 В 5 А
• Розміри: 132,50 × 112.20 × 34.50 (мм)

Габаритні розміри:

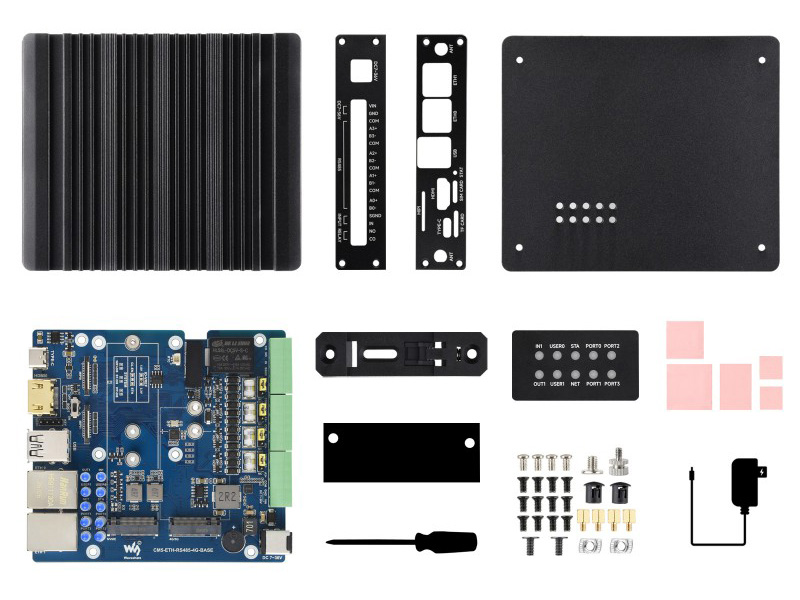

Комплектація:

1. Металевий корпус (верхня кришка + задня кришка) та дві бічні панелі x1
2. CM5-ETH-RS485-4G-BASE x1

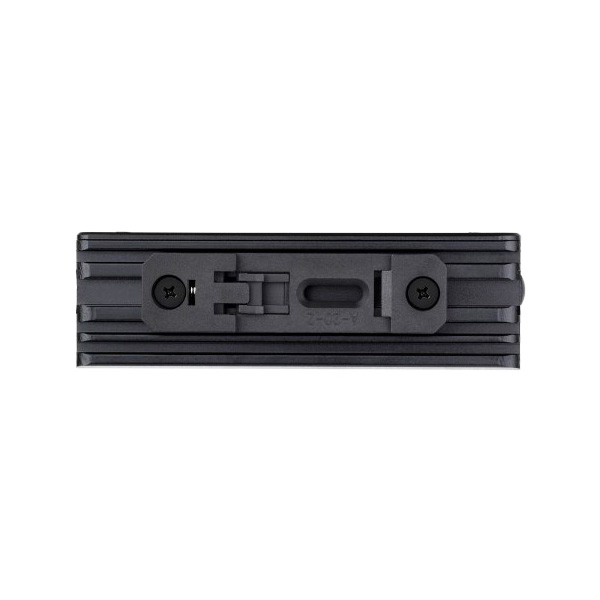

3. Пряжка для кріплення на напрямну (20 мм × 76 мм) x1
