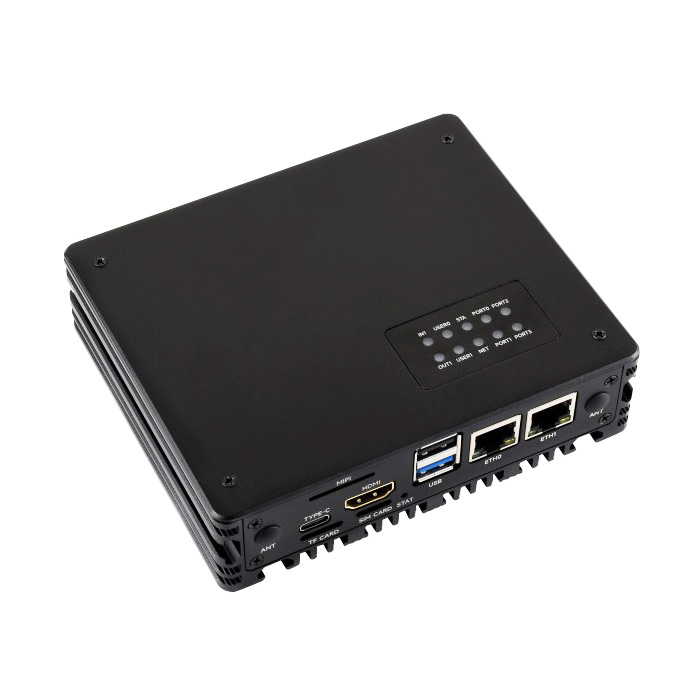

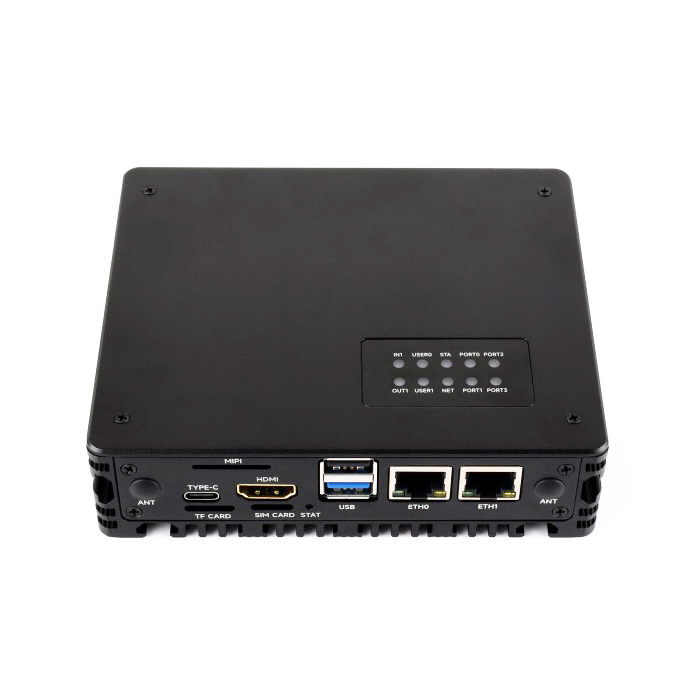

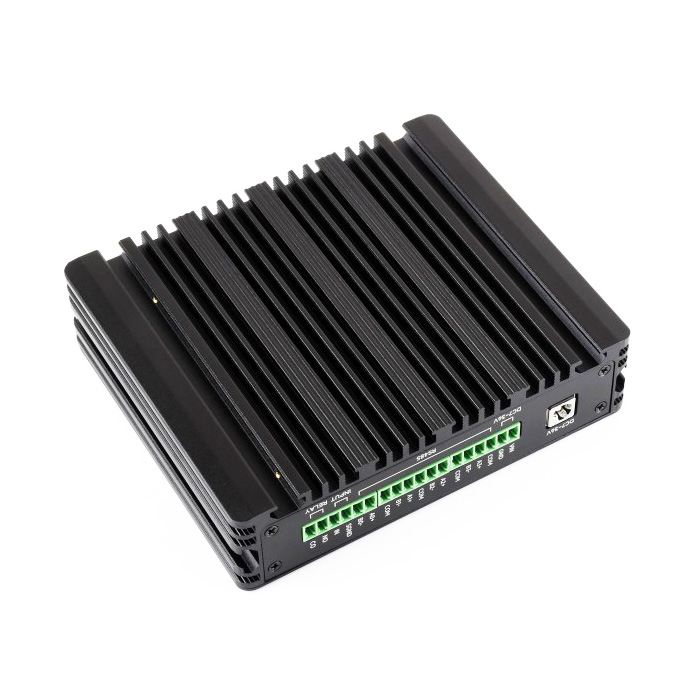

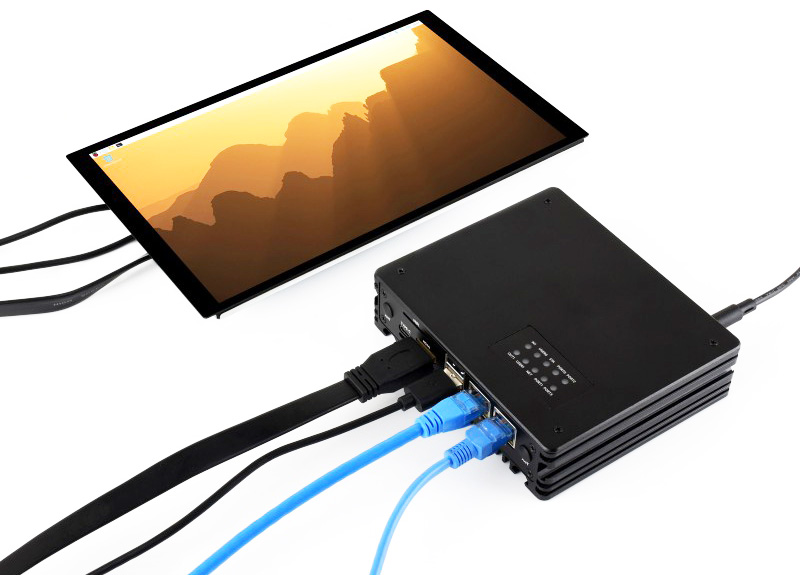

Модуль расширения для Raspberry Py CM5 Gigabit/2.5G. RS485, 4K выход HDMI (в корпусе)

Многофункциональная плата расширения с корпусом с двумя портами Gigabit/2.5G Ethernet для Raspberry Pi CM5 (не входит в комплект), поддерживает промышленную связь RS485, модуль 4G/5G и вывод изображения 4K, подходит для всех вариантов Compute Module 5. Raspberry Pi CM5 в комплект не входит.

Код производителя: 34403, CM5-ETH-RS485-4G-BOX (EU)

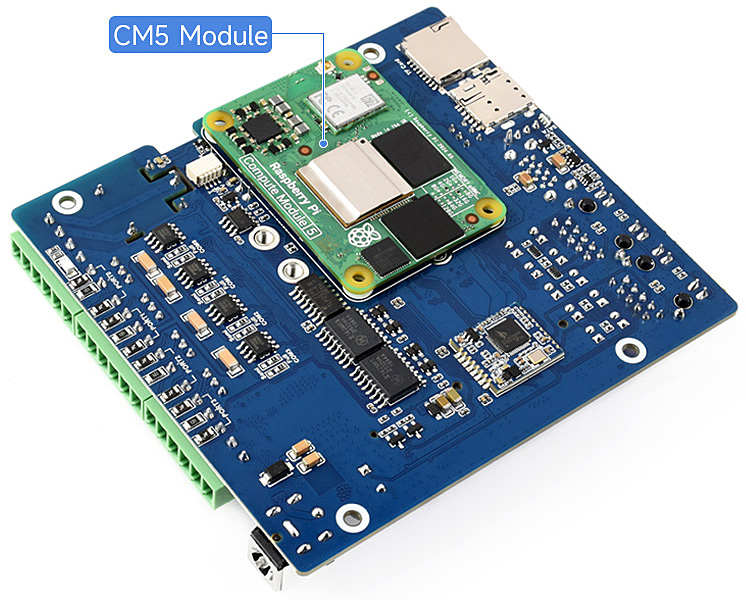

Подключение к вычислительному модулю CM5:

Стандартный разъем CM5, подходящий для модулей серии Compute Module 5 Lite / eMMC.

Для включения функций сотовой сети 5G/4G/3G/2G требуется дополнительный коммуникационный модуль, рекомендуемые модели: SIM7600G-HM.2 , SIM8260G-M2 и SIM8262E-M2 .

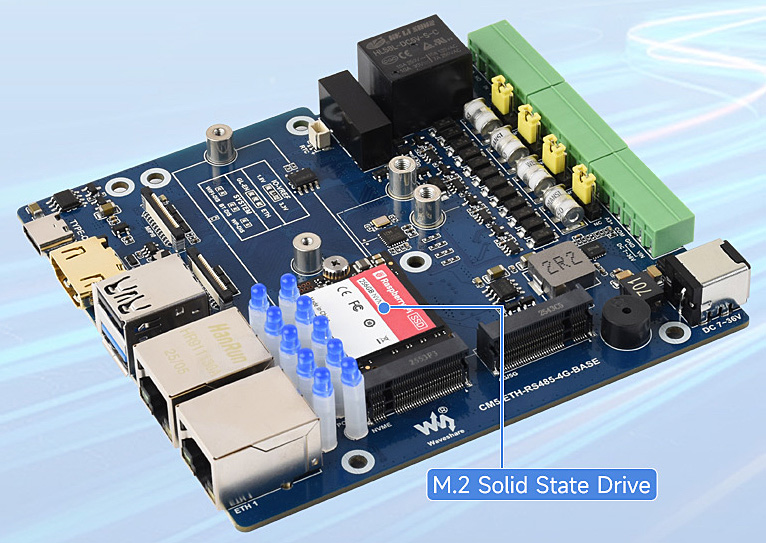

Поддерживает подключение к накопителям M.2 NVMe:

Более высокая скорость чтения/записи по сравнению со слотом для TF-карт Raspberry Pi, что значительно повышает эффективность чтения/записи системы или файлов. Поддерживает загрузку Pi5 с твердотельного накопителя NVME.

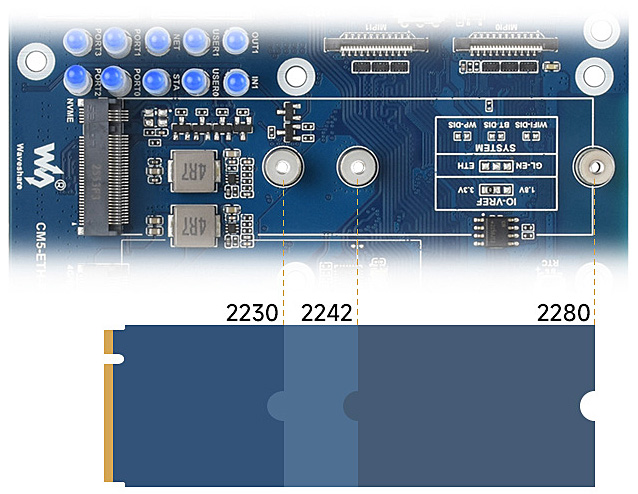

Подходящие типоразмеры накопителей M.2:

Расширенные интерфейсы на плате модуля:

Имеет множество интерфейсов, включая ETH / MIPI / HDMI / слот для TF-карты / USB / M.2 B KEY / M KEY, прост в использовании.

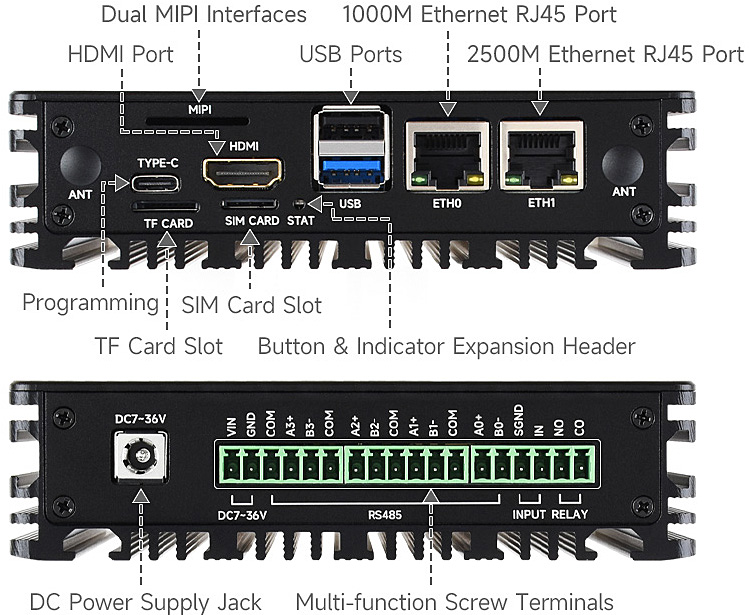

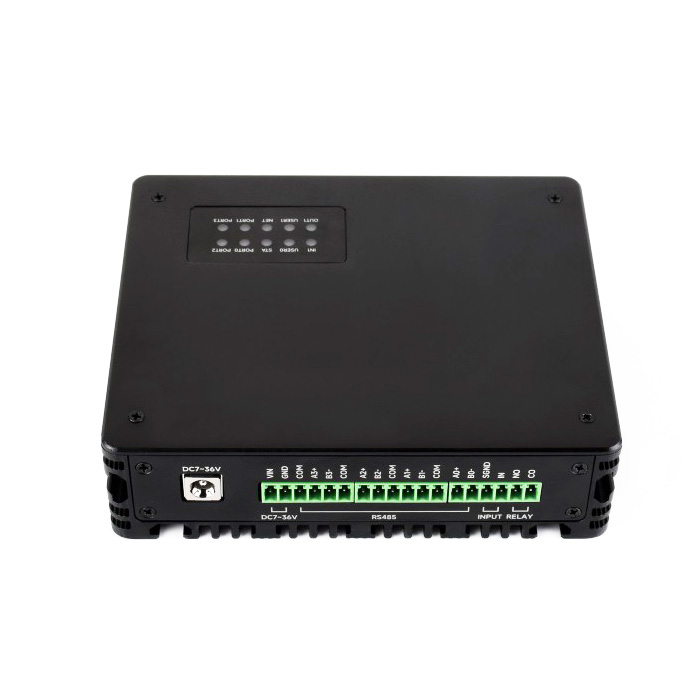

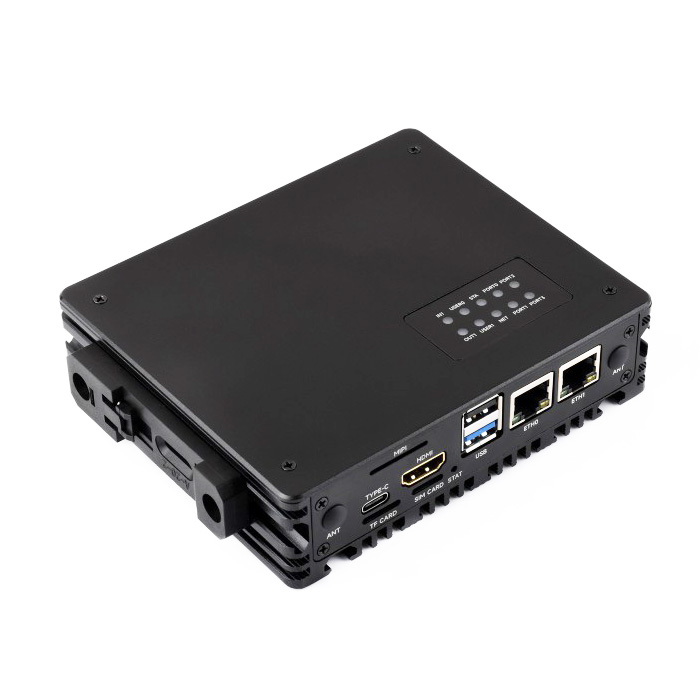

Расположение и назначение разъёмов в корпусе:

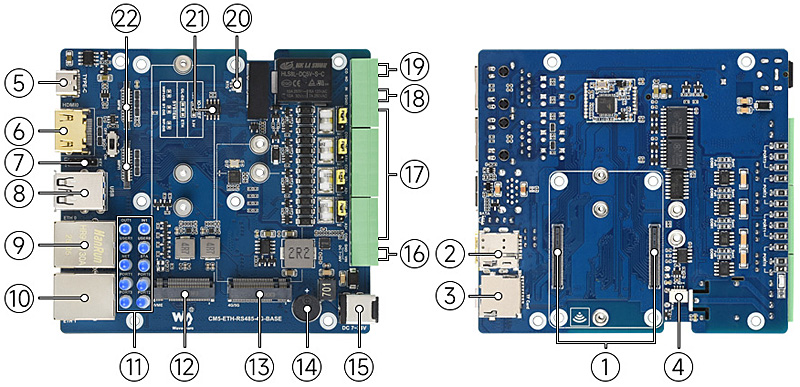

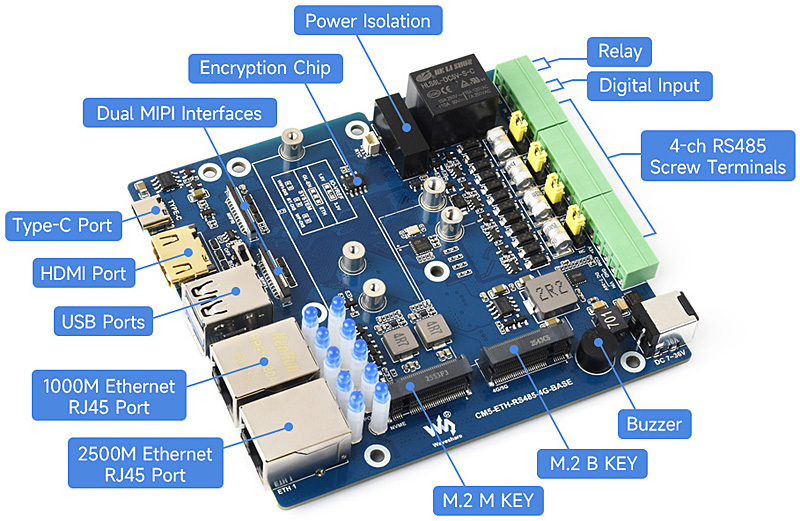

Расположение и назначение компонентов платы:

1. Разъем CM5 - подходит для всех вариантов вычислительного модуля CM5.
2. Слот для карты Nano SIM
3. Слот для TF-карты - для подключения TF-карты с предварительно записанной системой (ТОЛЬКО в варианте Lite).
4. 4-контактный разъем JST-SH PWM - для подключения 5-вольтового вентилятора охлаждения
5. Type-C разъём для программирования модуля CM5 - используется для записи eMMC-памяти или USB OTG.
6. Порт HDMI - поддерживает вывод изображения в разрешении 4K.
7. Коннектор расширения кнопок и индикаторов
8. Порты USB - 1 стандартный порт USB 2.0, 1 порт USB 3.2 Gen1 Type-A со скоростью передачи данных до 5 Гбит/с.
9. Порт Ethernet RJ45 1000 Мбит/с - поддерживает сетевые подключения 10 Мбит/с / 100 Мбит/с / 1000 Мбит/с.
10. Порт Ethernet RJ45 2500 Мбит/с - поддерживает сетевые подключения 10 Мбит/с / 100 Мбит/с / 1000 Мбит/с / 2500 Мбит/с.
11. Индикаторы - состояния для каждого интерфейса, с возможностью добавления в 2 раза большего количества пользовательских индикаторов.
12. M.2 M KEY - поддерживает твердотельные накопители NVMe 2242 / 2230 / 2280 или модули AI.
13. M.2 B KEY - поддерживает подключение коммуникационных модулей 4G/5G.
14. Зуммер
15. Разъем питания постоянного тока - поддерживает питание от 7 В до 36 В (пожалуйста, не подключайте питание одновременно через винтовые клеммы).
16. Клемма для подключения источника постоянного тока с винтовым креплением - поддерживает питание от 7 В до 36 В (пожалуйста, не подключайте питание одновременно через разъем источника постоянного тока).
17. Винтовые клеммы RS485
18. Цифровой вход с винтовыми клеммами - Входное напряжение питания - от 5 В до 36 В.
19. Винтовые клеммы реле - Номинальный ток контактов: ≤ 10 А при 250 В переменного тока или ≤ 10 А при 30 В постоянного тока.
20. Разъем RTC Batt - для подключения совместимого аккумулятора RTC Batt для питания микросхемы RTC.
21. Чип шифрования
22. Два интерфейса MIPI - для подключения к дисплею DSI или камере CSI.

Характеристики:

• Разъем CM5: Подходит для всех вариантов вычислительного модуля CM5.
• Сетевые технологии: Порт Ethernet RJ45 1000 Мбит/с × 1
• Порт Ethernet: RJ45 2500 Мбит/с × 1
• USB порты:
  • Порт USB 2.0 (Type-C) × 1
  • Порт USB 2.0 (Type-A) × 1
  • Порт USB 3.2 Gen1 (Type-A) × 1
• Видео: HDMI-порт × 1, поддержка вывода изображения 4K.
• М.2:
  • M.2 M KEY (PCIe Gen2/3 × 1, поддерживает модули NVMe 2230 / 2242 / 2280 или AI)
  • M.2 B KEY, поддерживает подключение коммуникационного модуля 4G/5G.
• Хранилище: Разъем для TF-карты для вариантов Compute Module 5 Lite (без eMMC).
• Последовательный интерфейс: RS485 × 4
• Цифровой вход: 1 цифровой вход (входное напряжение: 5–36 В)
• Реле: Номинальный ток контактов: ≤ 10 А при 250 В переменного тока или ≤ 10 А при 30 В постоянного тока.
• Разъем вентилятора: 5 В, 4-контактный разъем JST-SH для ШИМ-вентилятора
• Зуммер: 1-канальный управляемый зуммер
• Дополнительное оборудование: Встроенный чип шифрования
• Питание: Широкий диапазон напряжения 7–36 В (винтовые клеммы + разъем), порт Type-C 5 В 5 А
• Размеры: 132.50 × 112.20 × 34.50 (мм)

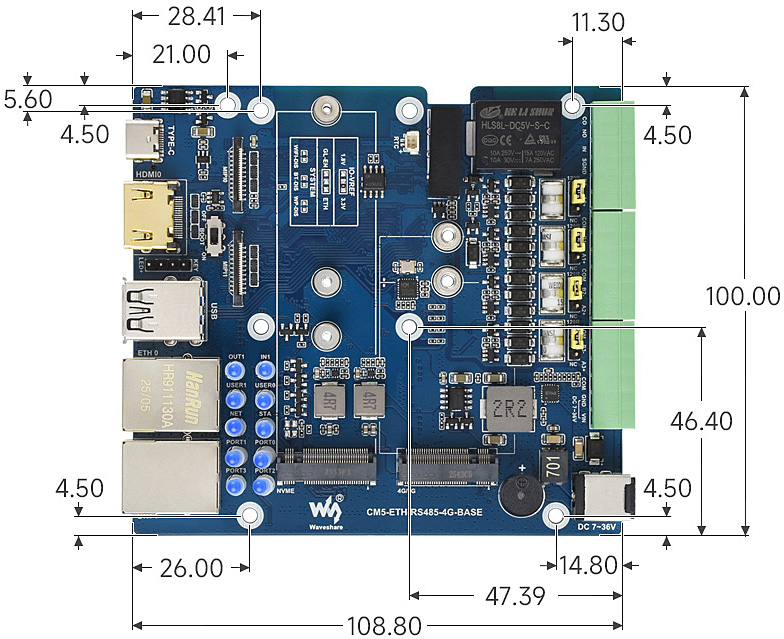

Габаритные размеры:

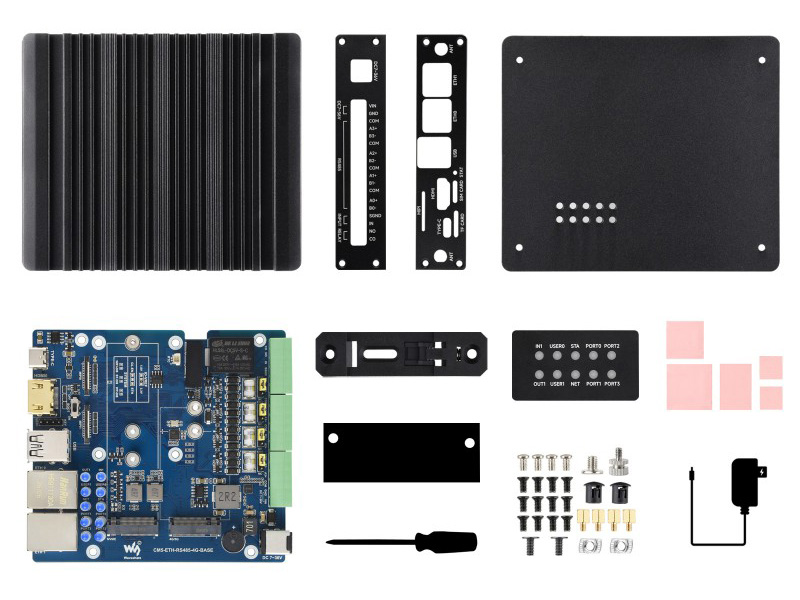

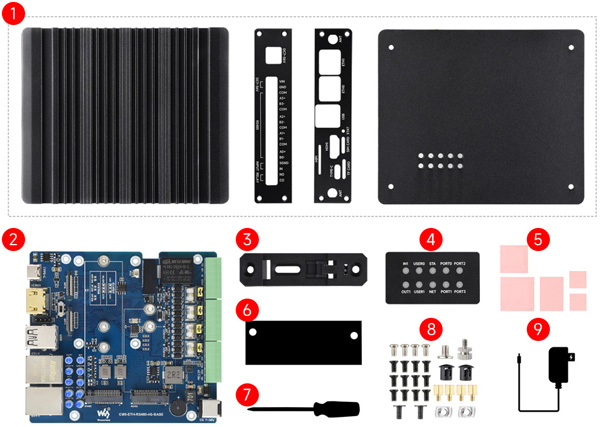

Комплектация:

1. Металлический корпус (верхняя крышка + задняя крышка) и две боковые панели x1
2. CM5-ETH-RS485-4G-BASE x1

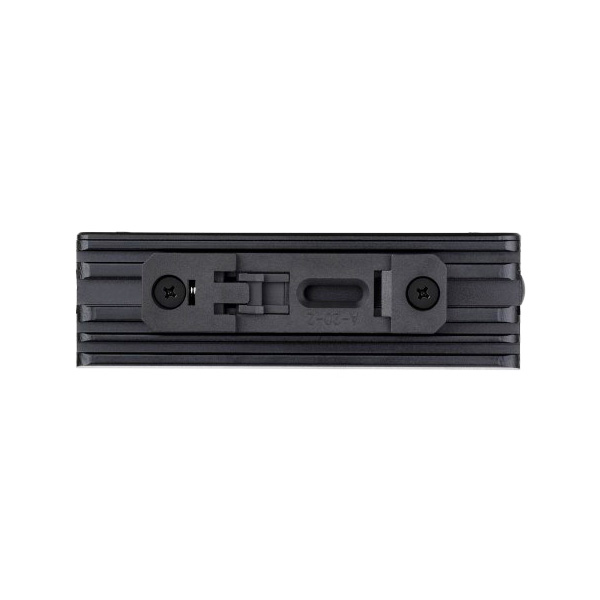

3. Пряжка для крепления на направляющую (20 мм × 76 мм) x1
4. Метка x1
5. Розовая термолента x5
6. Изоляционный лист для ПК x1
7. Отвертка x1
8. Комплект винтов x1
9. Блок питания 12 В 4 А с европейской вилкой x1

Ссылки:

• Wiki
