Набір для складання міні-комп'ютера на Raspberry Pi CM4 з двома Ethernet 1G портами, корпусом та охолодженням

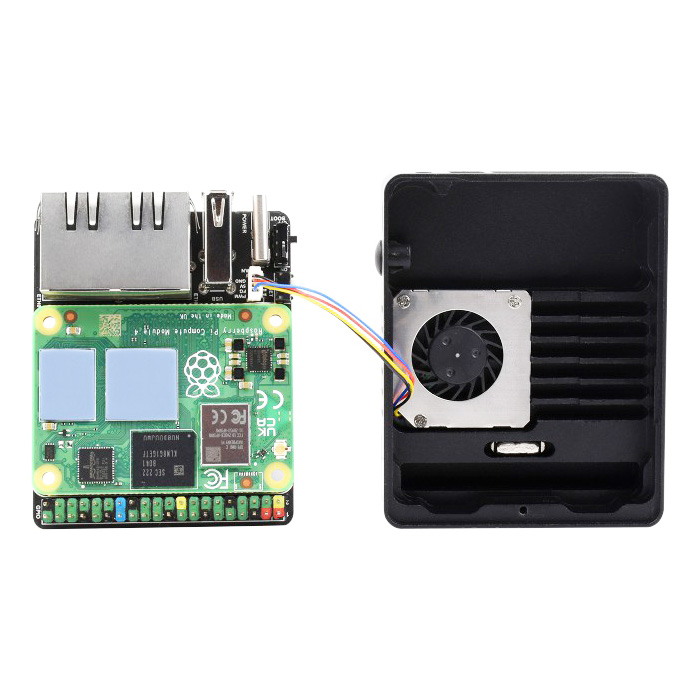

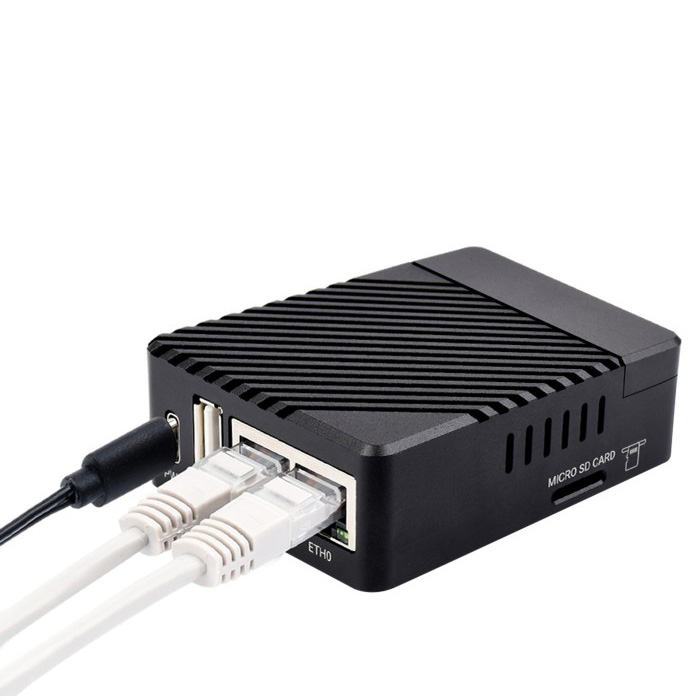

Мініатюрна плата з двома гігабітними Ethernet портами/міні-комп'ютером, розроблена для обчислювального модуля Raspberry Pi CM4. У комплект плати входить корпус із алюмінієвого сплаву, система активного охолодження та блок живлення.

Код виробника: 23852, CM4-DUAL-ETH-MINI-BOX (EU)

Характеристики:

• Гніздо CM4: підходить для всіх варіантів обчислювального модуля 4.
• Мережеві технології: Подвійний гігабітний Ethernet-роз'єм RJ45
• USB Порт: USB 2.0
• GPIO роз'єм: 40-контактний GPIO-роз'єм для Raspberry Pi
• Сховище: Роз'єм для TF-картки для варіантів Compute Module 4 Lite (без eMMC).
• Роз'єм вентилятора: 4-провідний порт SH1.0, дозволяє регулювати швидкість та проводити вимірювання частоти обертання
• Напруга живлення вентилятора: 5 В.
• Напруга живлення 5 В
• Роз'єм живлення: інтерфейс Type-C
• Розміри 55.0 × 68.0 мм

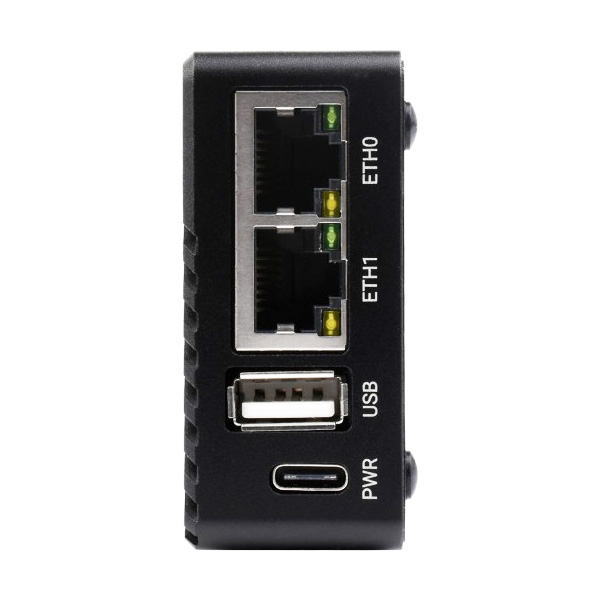

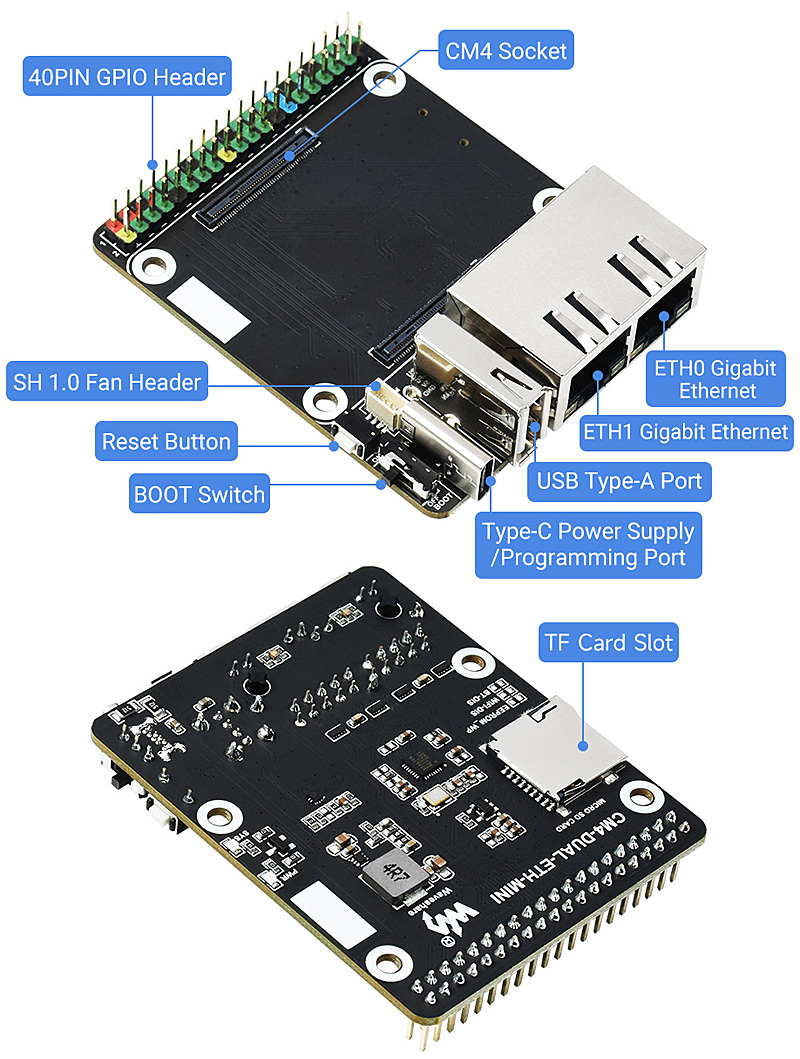

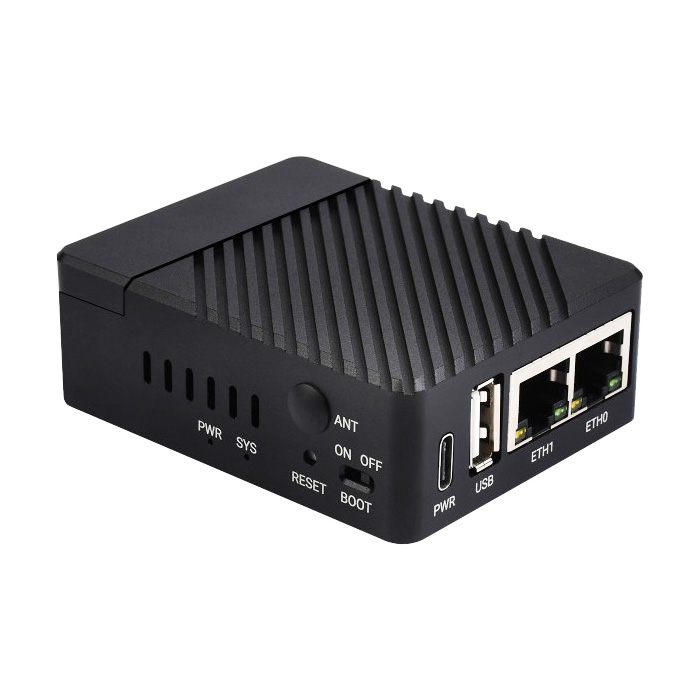

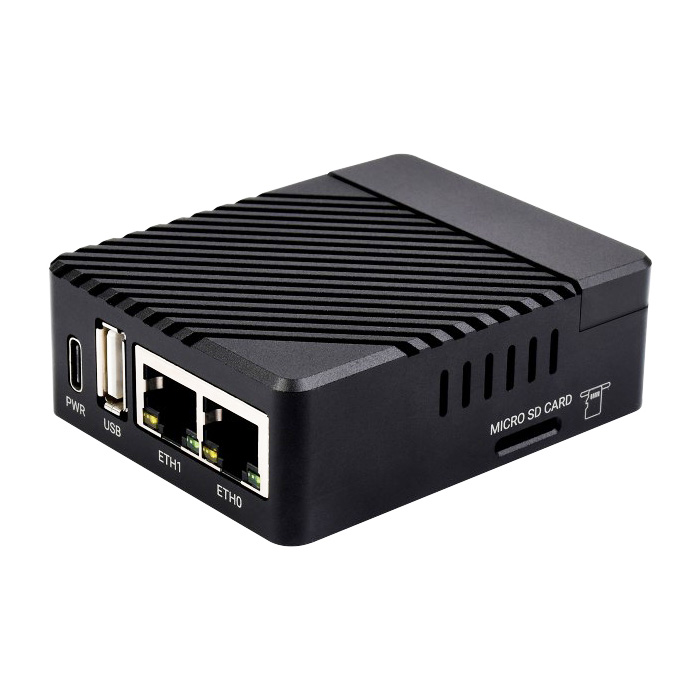

Розташування інтерфейсів плати:

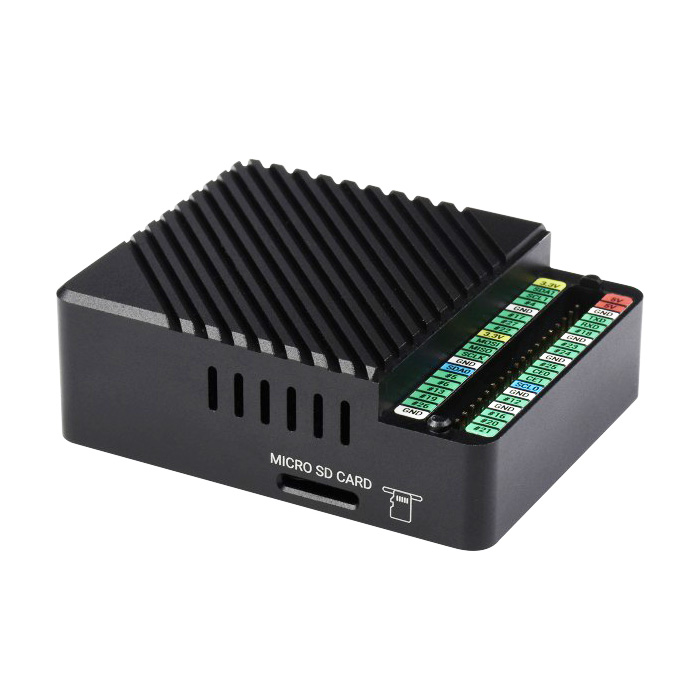

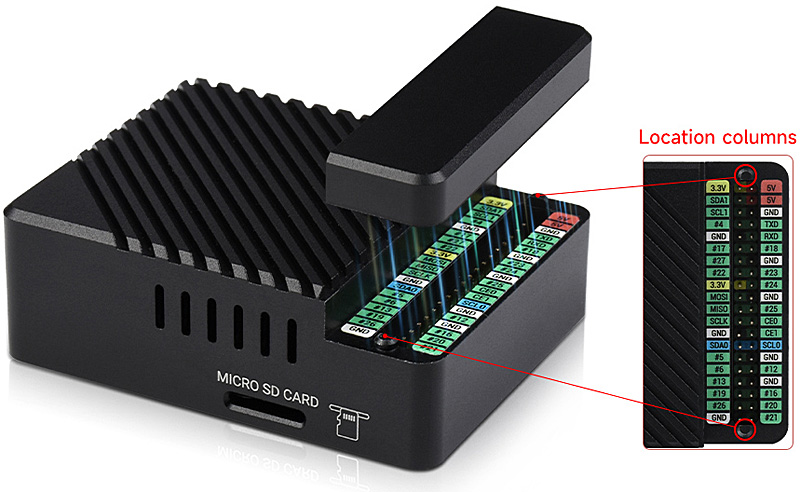

Розміщення GPIO роз'єму під кришкою з магнітними фіксаторами:

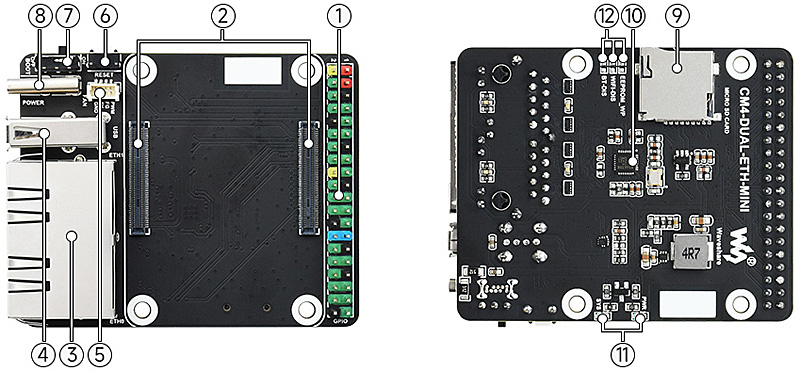

Розташування та призначення компонентів плати:

1. 40-контактний роз'єм GPIO - для підключення різних плат розширення (HAT).
2. Роз'єм CM4 – підходить для всіх варіантів обчислювального модуля 4.
3. Два гігабітні порти Ethernet RJ45 - сумісні з 10/100/1000 Мбіт/с.
   • ETHERNET 0: оригінальний мережний порт CM4.
   • ETHERNET 1: розширений мережний порт PCIe.
4. Порт USB 2.0 Type A – для підключення різних USB-пристроїв.
5. Роз'єм FAN - для підключення вентилятора охолодження, що дозволяє регулювати швидкість обертання.
6. Кнопка скидання
7. Перемикач завантаження
   • УВІМК.: CM4 завантажуватиметься з інтерфейсу USB-C.
   • ВИМК.: CM4 завантажуватиметься з картки eMMC або TF.
8. Живлення від порту Type-C - 5 В/2.5 А або використовується для програмування eMMC.
9. Слот для картки пам'яті TF - дозволяє підключати карту пам'яті TF з попередньо записаним чином (ТІЛЬКИ у варіанті Lite).
10. Мережний чіп RTL8111H Gigabit
11. Індикатори:
    • PWR: показує стан живлення Raspberry Pi.
    • Індикатор SYS: показує стан Raspberry Pi.
12. Системний перемикач:
    • EEPROM_WP: Запобігти перезапису EEPROM
    • WiFi_DIS: Wi-Fi вимкнено лише для версії CM4 з бездротовим зв'язком
    • BT_DIS: Bluetooth вимкнено лише для версії CM4 з бездротовим зв'язком

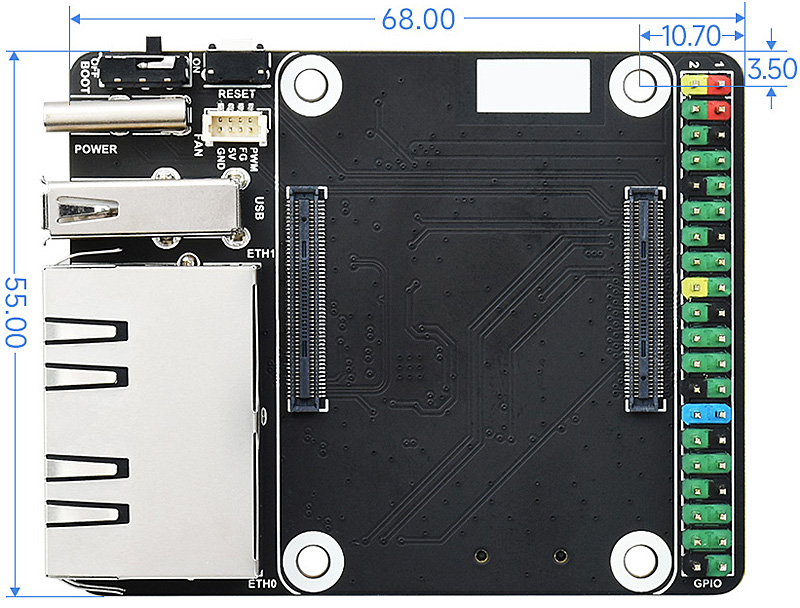

Габаритні розміри:

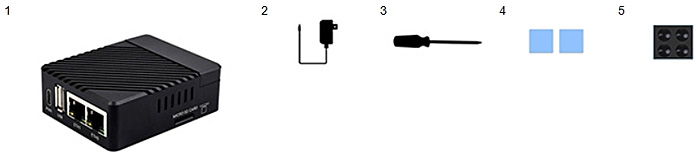

Комплектація:

1. CM4-DUAL-ETH-MINI + металевий корпус (у зібраному вигляді) x1
2. КОМПЛЕКТАЦІЯ: адаптер живлення 5 В 3 А x1
3. Викрутка x1
4. Термопрокладання 2 шт. x1
5. Чорні протиковзкі гумові накладки, 4 шт. x1

Посилання:

• Wiki
