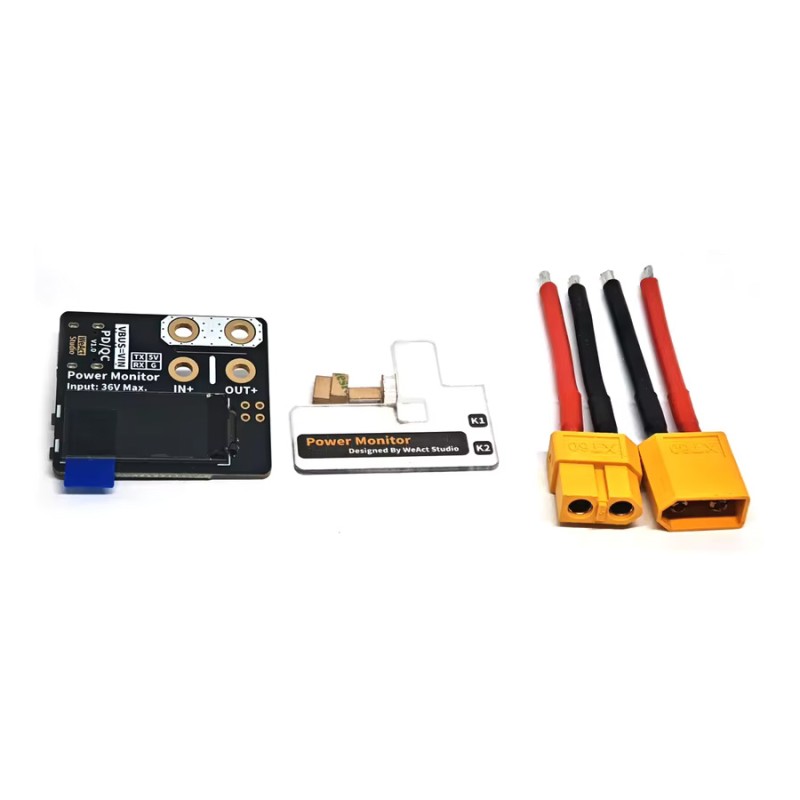

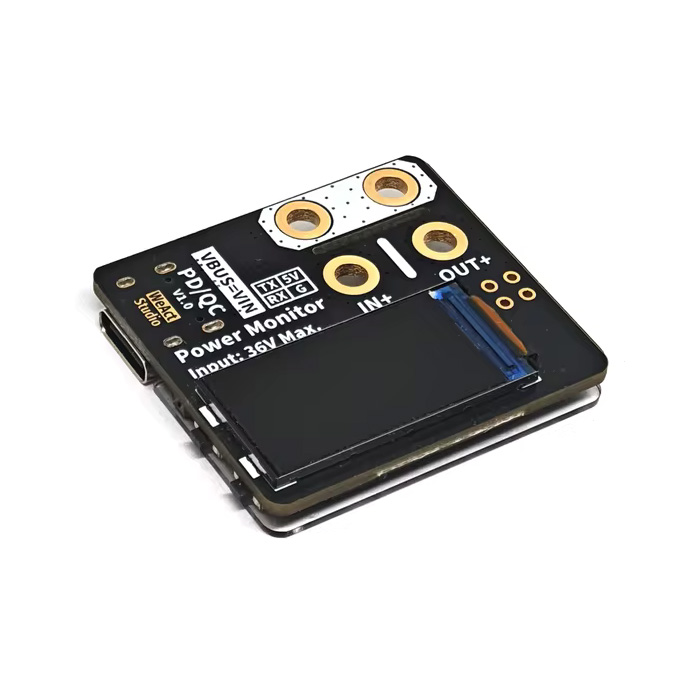

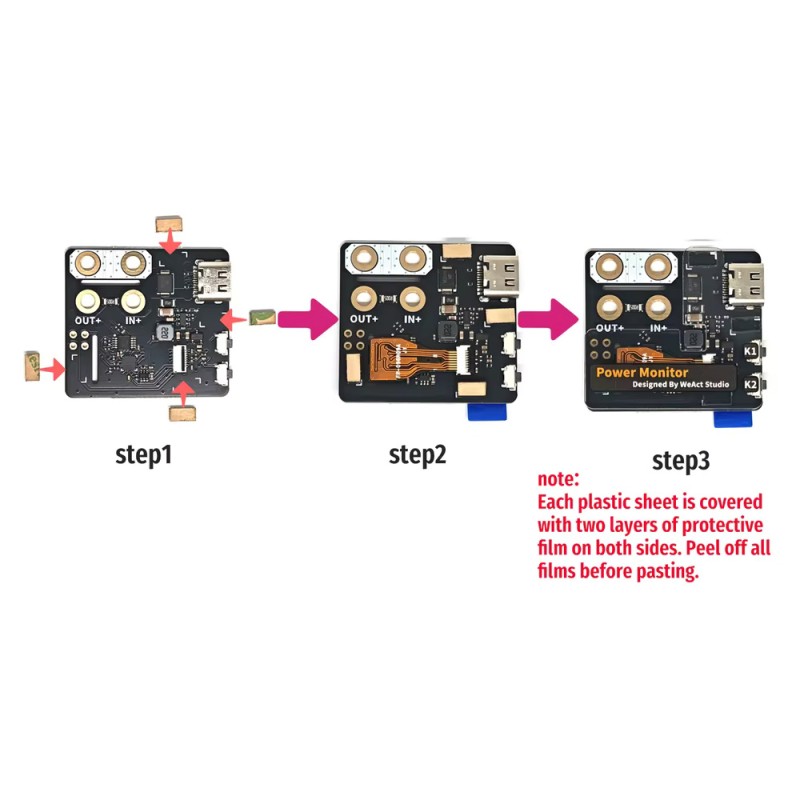

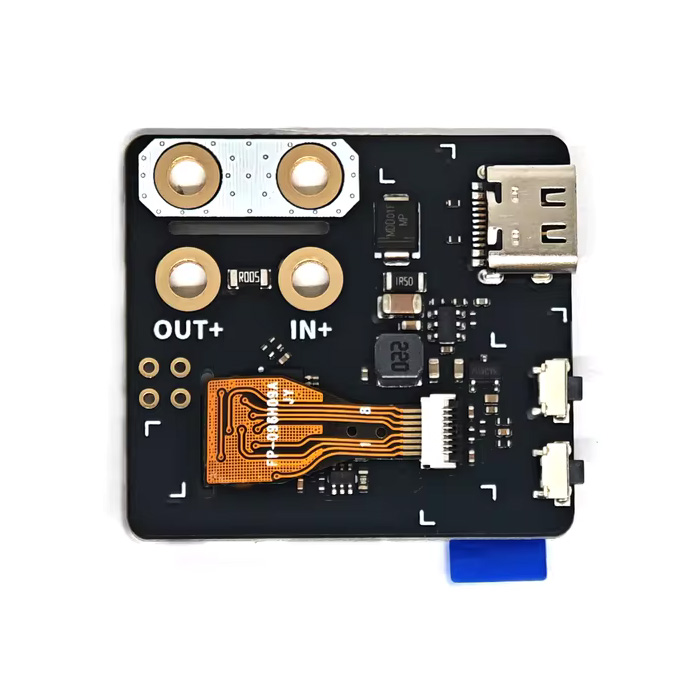

Модуль моніторингу живлення WeAct Studio Power Monitor V1 (PD/QC, 5–36 В, 10 А, UART, OLED)

WeAct Studio Power Monitor V1 — універсальний модуль для вимірювання параметрів живлення постійного струму та роботи із сучасними протоколами швидкого заряджання USB Power Delivery (PD) і Qualcomm Quick Charge (QC). Пристрій поєднує функції високоточного вольтметра й амперметра, USB PD-тригера та інтелектуального монітора живлення з кольоровим OLED-дисплеєм.

Модуль вимірює напругу в діапазоні від 5В до 36 В та струм до 10 А, відображаючи напругу, струм, потужність, спожиту енергію (mWh), ємність (mAh) та час роботи навантаження. Висока точність вимірювань забезпечується спеціалізованою мікросхемою INA226.

Power Monitor підтримує протоколи USB Power Delivery Fixed PDO, PPS, AVS (EPR) та Qualcomm Quick Charge, дозволяючи запитувати необхідну напругу безпосередньо від сумісного блока живлення. Після оновлення прошивки підтримується напруга до 28 В за стандартом PD EPR AVS.

Для інтеграції у власні проєкти передбачено інтерфейс UART TTL 3.3 В зі швидкістю обміну від 9600 до 460800 бод, що дозволяє підключати модуль до мікроконтролерів, одноплатних комп'ютерів та систем автоматизації.

Особливості:

• Вимірювання напруги 5...36 В.
• Вимірювання струму до 10 А.
• Підтримка USB Power Delivery.
• Підтримка PPS та AVS (EPR).
• Підтримка Qualcomm Quick Charge.
• Високоточний вимірювач INA226.
• Кольоровий OLED-дисплей.
• Відображення напруги, струму, потужності, mAh, mWh та часу роботи.
• UART TTL 3.3 В.
• Швидкість UART від 9600 до 460800 бод.
• Можливість оновлення прошивки.
• Запам'ятовування вибраного профілю PD після перезапуску.

Області застосування:

• Тестування USB PD зарядних пристроїв.
• Лабораторні джерела живлення.
• Контролює споживання пристроїв.
• Вимірювання ємності акумуляторів.
• Налаштування USB Power Delivery.
• Автоматизовані вимірювальні системи.
• Проекти на Arduino, STM32, ESP32 та Raspberry Pi.

Технічні характеристики:

• Виробник: WeAct Studio
• Модель: Power Monitor V1
• Діапазон напруги: 5...36 В
• Максимальний струм: 10 А
• Шунт: 5 мОм
• Похибка вимірювання напруги: ±0.1%
• Похибка вимірювання струму: до ±1%
• Підтримувані протоколи: PD Fixed PDO, PPS, AVS (EPR), QC
• Запит напруги QC: 5 / 9 / 12 / 20 В
• UART: TTL 3.3 В
• Швидкість UART: від 9600 до 460800 бод
• Вимірювальна мікросхема: INA226
• Дисплей: кольоровий OLED
