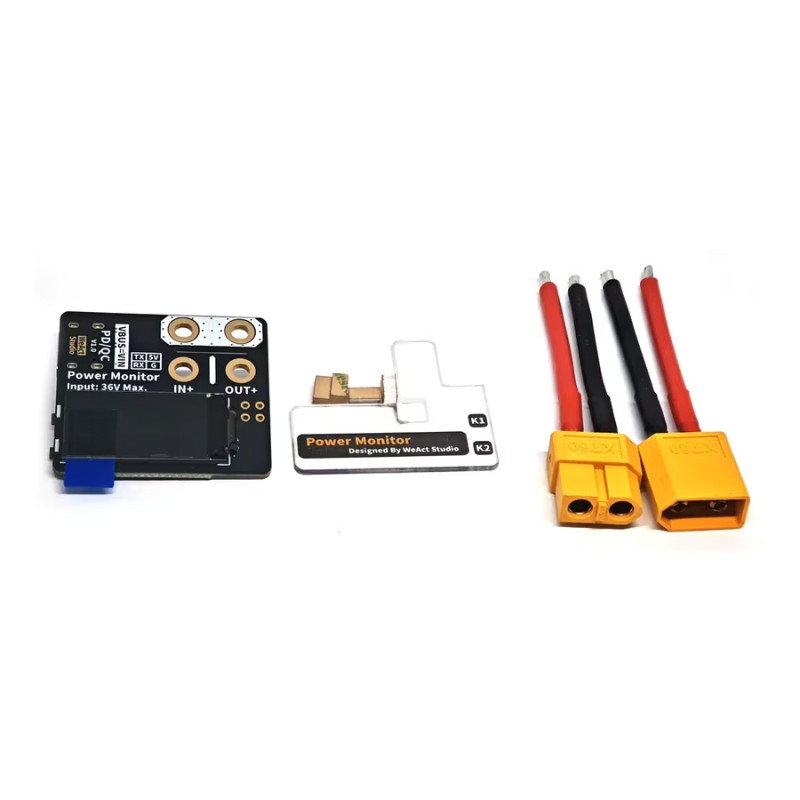

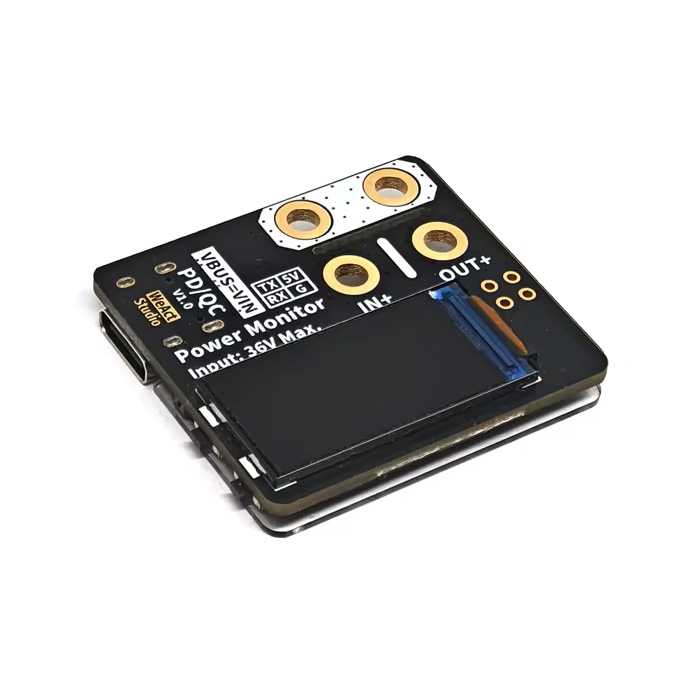

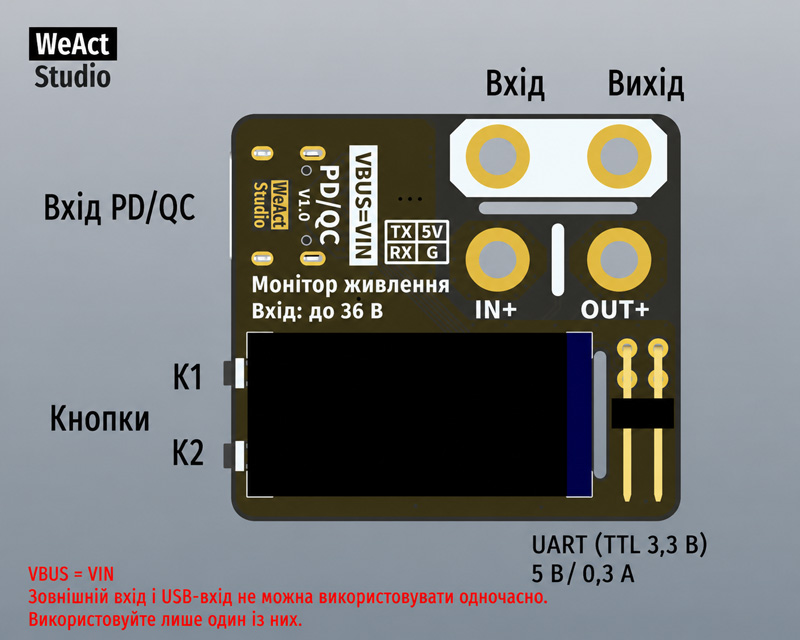

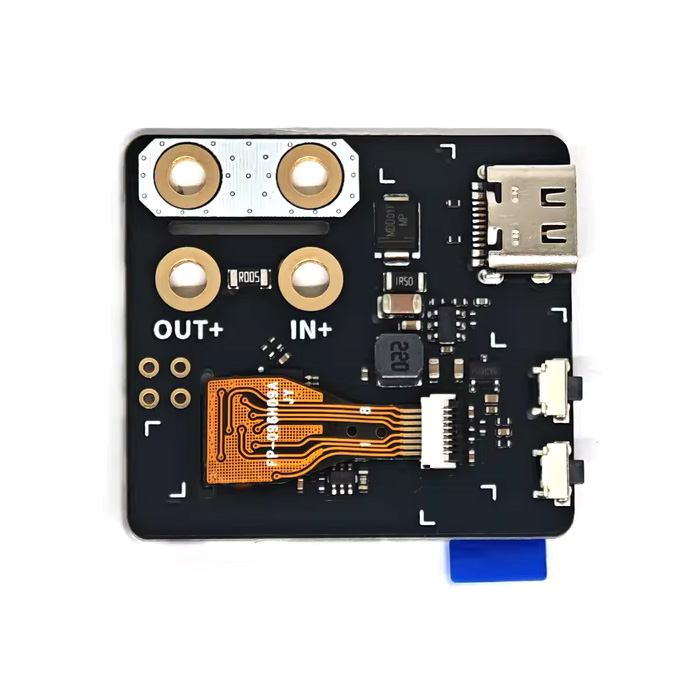

Модуль мониторинга питания WeAct Studio Power Monitor V1 (PD/QC, 5–36 В, 10 А, UART, OLED)

WeAct Studio Power Monitor V1 - универсальный модуль для измерения параметров питания постоянного тока и работы с современными протоколами быстрой зарядки USB Power Delivery (PD) и Qualcomm Quick Charge (QC). Устройство сочетает в себе функции высокоточного вольтметра и амперметра, USB PD-триггера и интеллектуального монитора питания с цветным OLED-дисплеем.

Модуль способен измерять напряжение от 5 до 36 В и ток до 10 А, отображая напряжение, ток, мощность, потребленную энергию (mWh), емкость (mAh) и время работы нагрузки. Высокая точность измерений достигается благодаря использованию специализированной микросхемы INA226.

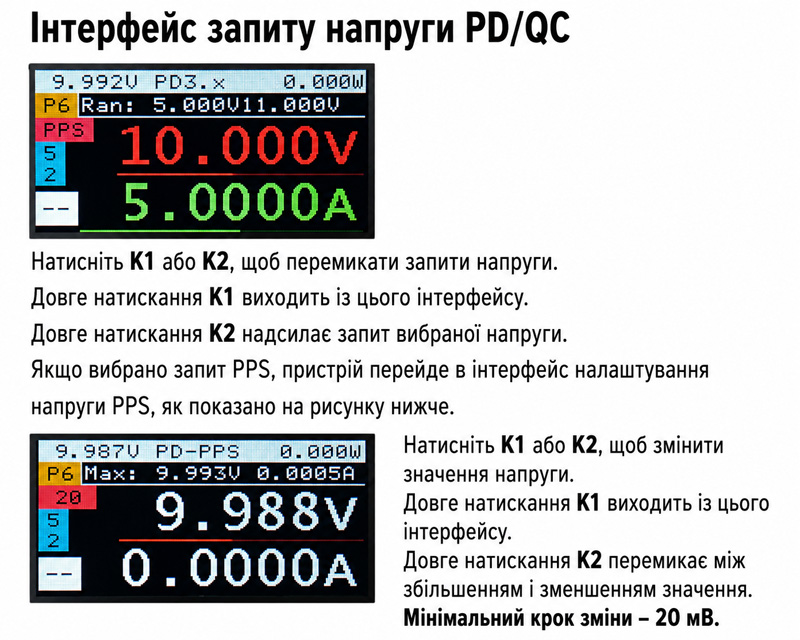

Power Monitor поддерживает работу с протоколами USB Power Delivery Fixed PDO, PPS, AVS (EPR) и Qualcomm Quick Charge, позволяя запрашивать необходимое напряжение непосредственно у совместимого блока питания. После обновления прошивки доступна поддержка напряжения до 28 В по стандарту PD EPR AVS.

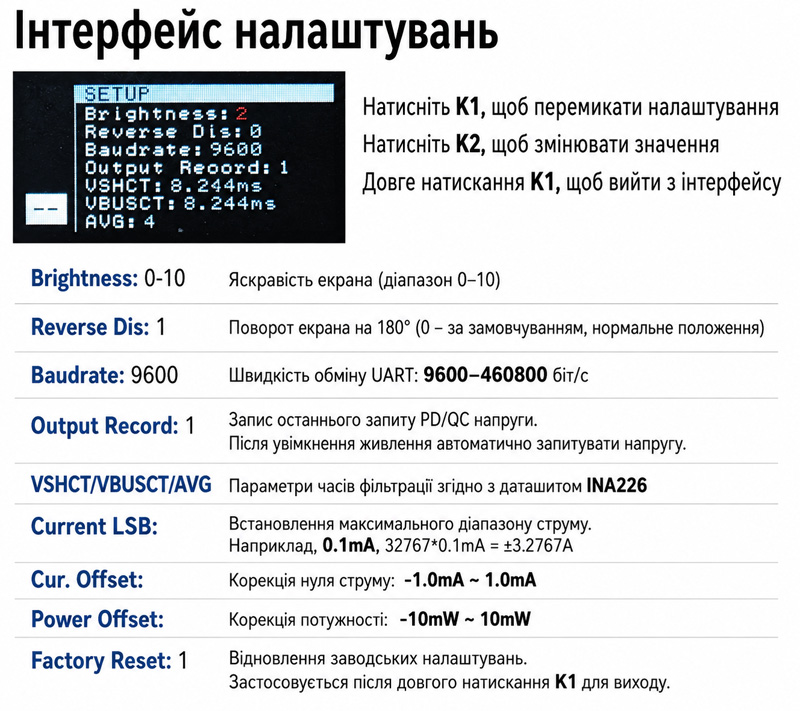

Для интеграции в проекты предусмотрен последовательный интерфейс UART TTL 3.3 В с поддержкой скорости обмена от 9600 до 460800 бод, что позволяет подключать модуль к микроконтроллерам, одноплатным компьютерам и системам автоматизации.

Особенности:

• Измерение напряжения от 5 до 36 В.
• Измерение тока до 10 А.
• Поддержка USB Power Delivery (PD).
• Поддержка PPS и AVS (EPR).
• Поддержка Qualcomm Quick Charge.
• Высокоточный измеритель INA226.
• Цветной OLED-дисплей.

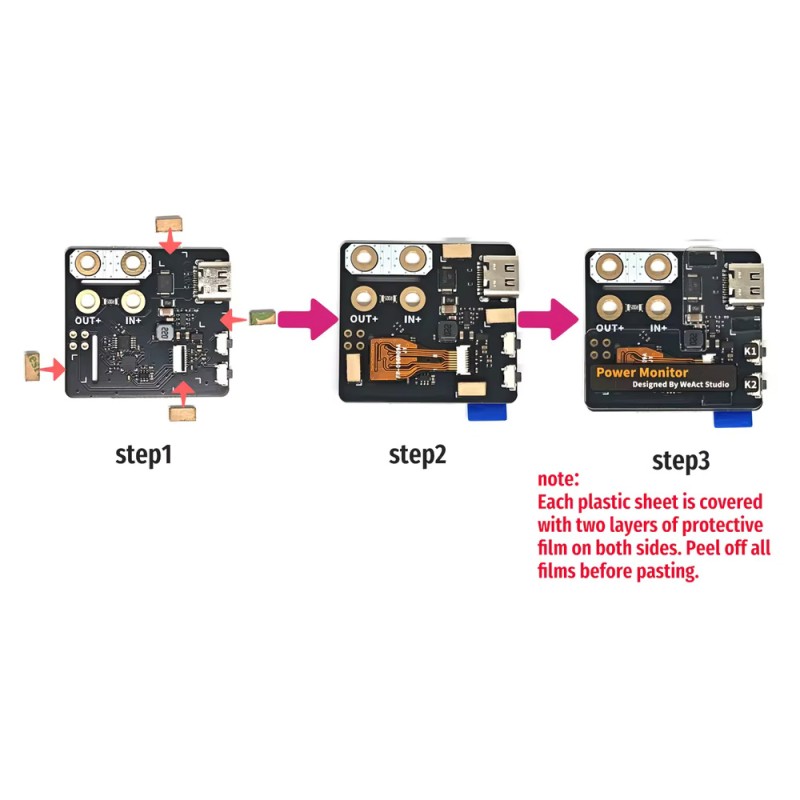

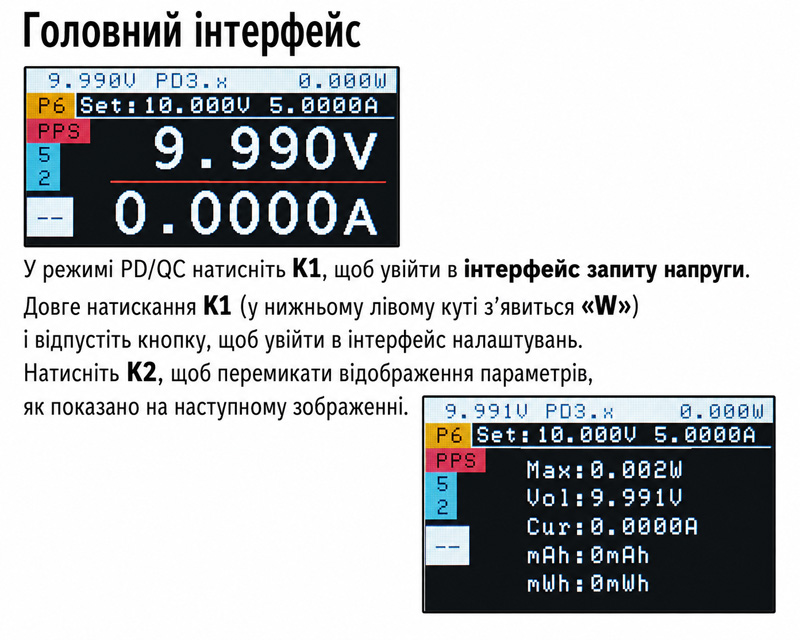

• Отображение напряжения, тока, мощности, mAh, mWh и времени работы.
• UART TTL 3.3 В.
• Скорость UART от 9600 до 460800 бод.
• Возможность обновления прошивки.
• Поддержка сохранения выбранного профиля PD после перезапуска.

Области применения:

• Тестирование USB PD зарядных устройств.
• Лабораторные источники питания.
• Контроль потребления устройств.
• Измерение емкости аккумуляторов.
• Настройка USB Power Delivery.
• Автоматизированные измерительные системы.
• Проекты на Arduino, STM32, ESP32 и Raspberry Pi.

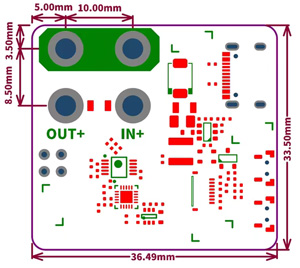

Технические характеристики:

• Производитель: WeAct Studio
• Модель: Power Monitor V1
• Диапазон напряжения: 5...36 В
• Максимальный ток: 10 А
• Сопротивление шунта: 5 мОм
• Погрешность измерения напряжения: ±0.1%
• Погрешность измерения тока: до ±1%
• Поддерживаемые протоколы: PD Fixed PDO, PPS, AVS (EPR), QC
• Запрос напряжения QC: 5 / 9 / 12 / 20 В
• UART: TTL 3.3 В
• Скорость UART: от 9600 до 460800 бод
• Измерительный чип: INA226
• Дисплей: цветной OLED
