Оптоізолятор ISO6521 2-х канальний, 1/1, високий рівень за замовчуванням

код: DAT419

Оптоізолятор ISO6521 2-х канальний, 1/1, високий рівень за замовчуванням

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

86 грн

в наявності

Купити в один клік

	1
	голосувати

Знайшли дешевше?

Опис
Відгуки
Поставити запитання

Цей модуль є платою-носієм для універсального функціонального ізолятора ISO6521 від TI, який забезпечує два канали гальванічно ізольованого цифрового зв'язку між двома пристроями зі швидкістю до 50 Мбіт/с на канал. Він забезпечує один прямий та один зворотний канал, які за умовчанням знаходяться у високому стані у разі втрати вхідного живлення або сигналу.

Ці модулі є платами-носіями або платами розширення для функціональних ізоляторів загального призначення ISO652x від Texas Instruments. Рекомендуємо звернутися до технічного опису ISO652x для отримання детальних характеристик. ISO652x має два цифрові канали, що забезпечують зв'язок між двома гальванічно (електрично) ізольованими пристроями зі швидкістю до 50 Мбіт/с на канал. Ця ізоляція означає, що струм не може протікати з одного боку на інший, а неправильні з'єднання або некоректні напруги на одній стороні не можуть поширюватися та пошкодити пристрій на іншій стороні. Це також означає, що логічна напруга може бути різного рівня на двох сторонах, що дозволяє цим платам-носіям функціонувати як перетворювачі рівнів.

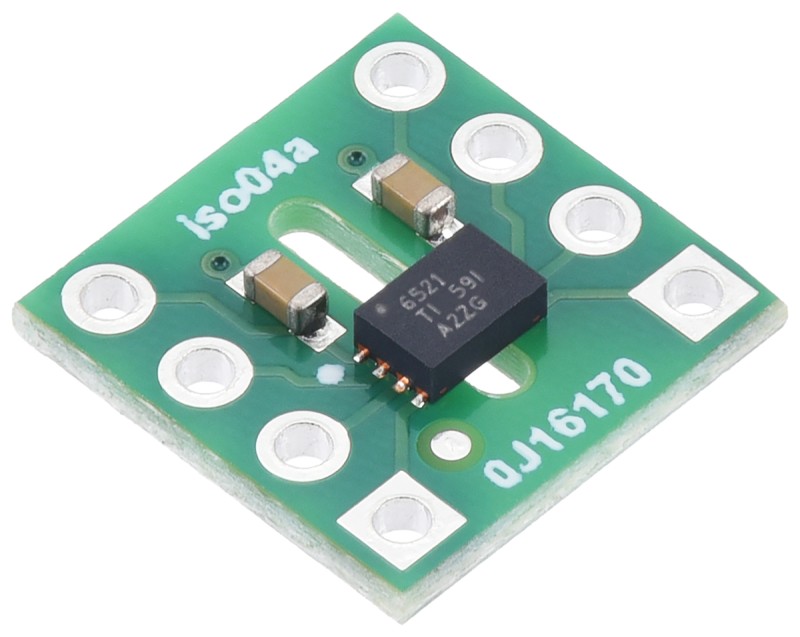

У цій версії використовується мікросхема ISO6521, яка має один прямий та один зворотний канал і за умовчанням переходить у високий стан у разі втрати вхідного живлення або сигналу. Її можна відрізнити від інших версій з маркування «6521» на мікросхемі.

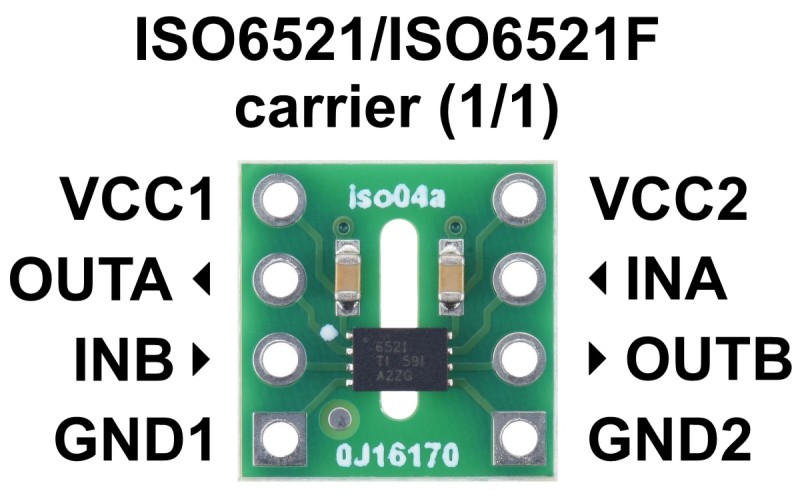

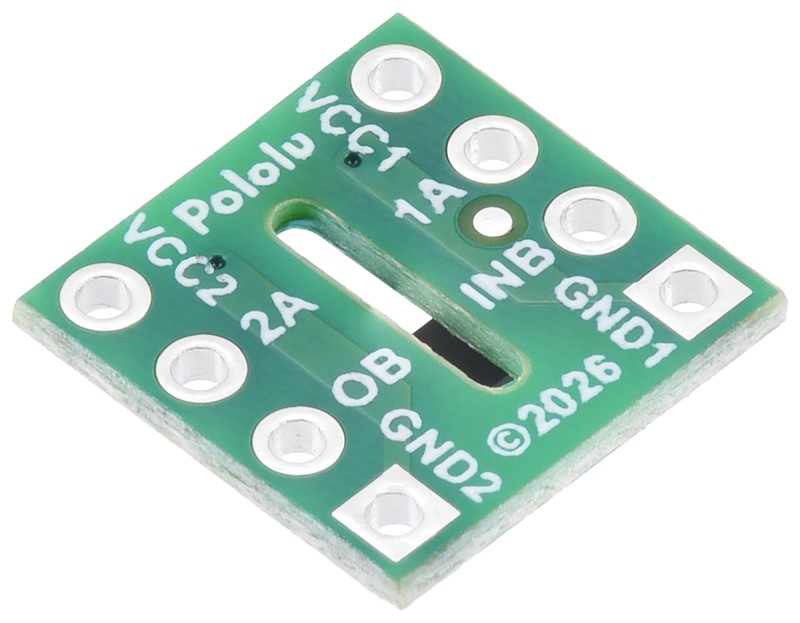

Маркування виводу	Тип виведення	Опис функції
VCC1		Живлення каналу 1. Допустимі діапазони: від 1.71 до 1.89 В або від 2.25 до 5.5 В. Примітка: стану вихідного сигналу каналу 1 не визначені для 1.05 В < VCC1 < 1.71 і 1.89 < VCC1 < 2.25 Ст.
GND1		Заземлення для VCC1. GND1 НЕ підключено до GND2.
VCC2		Живлення каналу 2. Допустимі діапазони: від 1.71 до 1.89 або від 2.25 до 5.5 В. Примітка: стани вихідного сигналу каналу 2 не визначені для 1.05 В < VCC2 < 1.71 і 1.89 < VCC2 < 2.25 Ст.
GND2		Заземлення для VCC2. GND2 НЕ підключено до GND1.
INA	Вхід	Вхід, канал A
INB	Вхід	Вхід, канал B
OUTA	Вихід	Вихід, канал A
OUTB	Вихід	Вихід, канал B

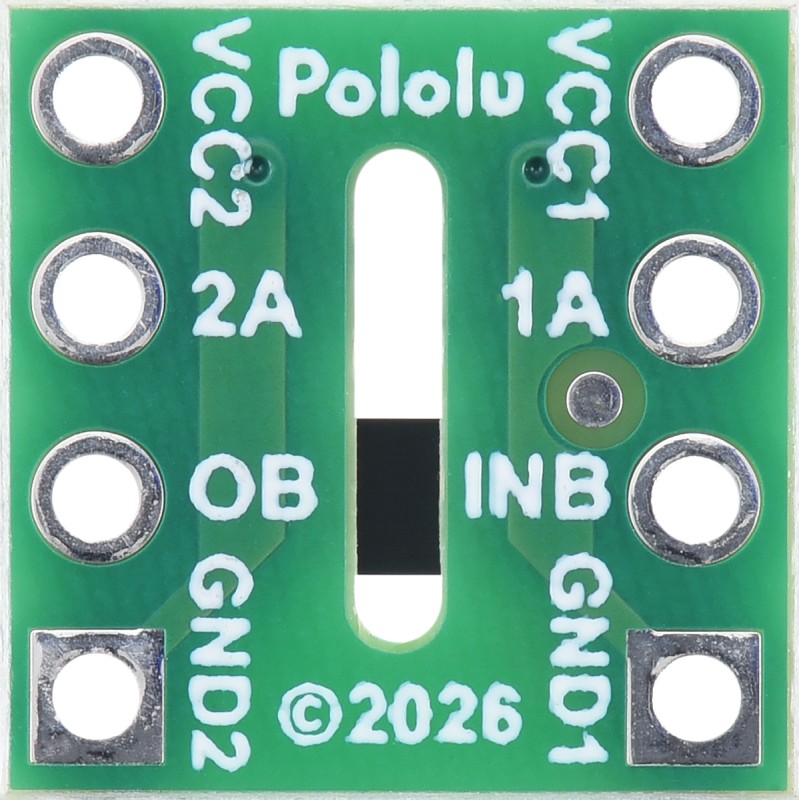

Кожна сторона повинна живитись окремо через відповідні контакти VCCx і GNDx, при цьому напруга на двох сторонах може бути різного рівня. Обидві сторони гальванічно ізольовані (GND1 НЕ підключено до GND2).

З'єднання здійснюються через наскрізні отвори з кроком 2.54 мм, сумісні зі штировими роз'ємами 2.54 мм та безпайковими макетними платами.

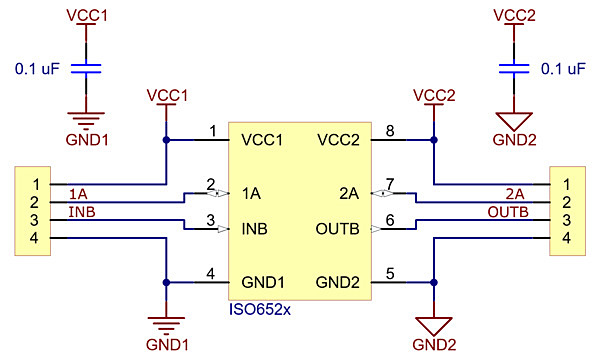

Принципова схема модуля:

Питання щодо коефіцієнта ізоляції та витоку струму через друковану плату:

Мікросхема ISO652x забезпечує функціональну ізоляцію із заявленим виробником робочою напругою 450 В RMS. Корпус мікросхеми має зазор і витік струму більше 2.2 мм, а друкована плата, що несе, має виточений паз під мікросхемою, що забезпечує відстань витоку струму 2.8 мм. Приблизне емпіричне правило свідчить, що незабруднені друковані плати FR4 повинні мати приблизно 1 мм витоку струму на кожні 100 RMS ізоляції. Зверніть увагу, що ці плати не сертифіковані за будь-яким конкретним стандартом безпеки.

Характеристики:

Максимальна швидкість передачі даних: 50 Мбіт/с
Мінімальна робоча напруга: 1.71 В ¹
Максимальна робоча напруга: 5.5 В ¹
Напрямки руху каналами: 1 вперед, 1 назад
Вивід за замовчуванням: високий
Робоча напруга ізоляції: 450 В середньоквадратичного значення ²
Номер деталі мікросхеми: ISO6521 ³

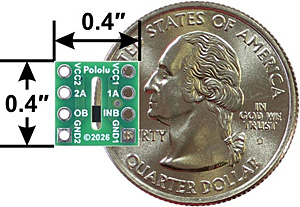

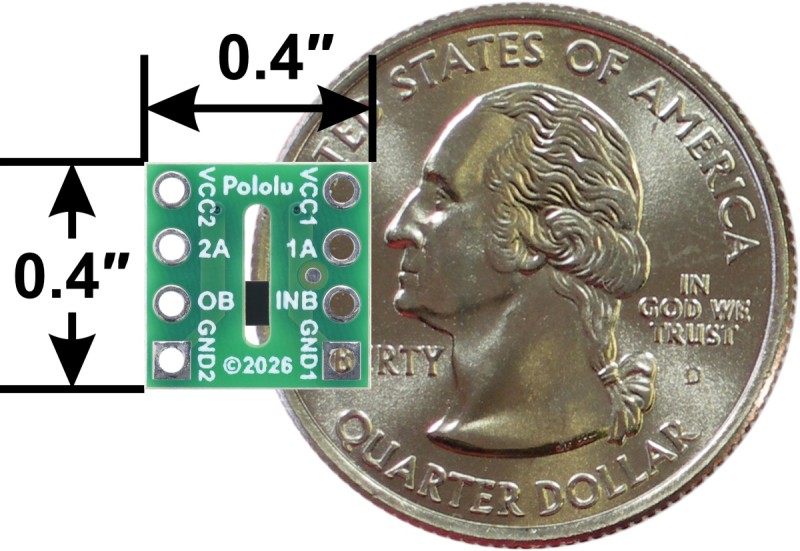

Розмір: 10.16 × 10,16 × 2.79 мм
Маса: 0.2 г

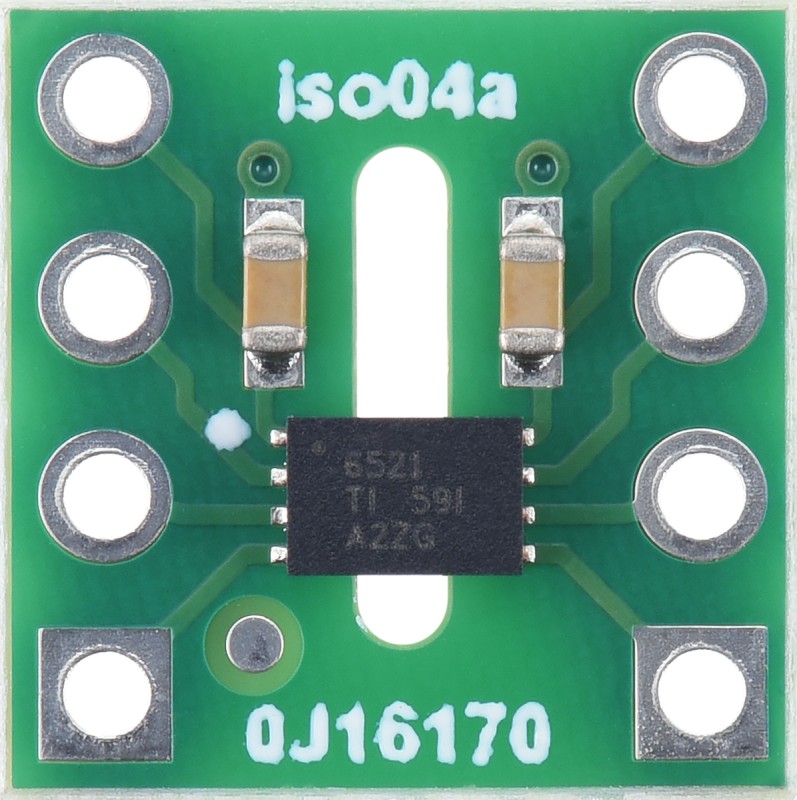

Відмінні знаки:

Коди розробки друкованих плат: iso04а
Інші позначення на друкованій платі: 0J16170

Примітки:

Примітка: VCC1 та VCC2 можна встановлювати незалежно один від одного. Виходи каналів Side x знаходяться в невизначеному стані для 1.05 < VCCx < 1.71 та 1.89 < VCCx < 2.25 В.
Виробник надає ізоляційній мікросхемі відповідні характеристики. Зібрана друкована плата загалом не сертифікована за будь-яким конкретним стандартом безпеки.
Пакет DFN (8-REU).
