XIAO ESP32S3 & Wio-SX1262 — компактний набір для Meshtastic та LoRa

XIAO ESP32S3 & Wio-SX1262 — мініатюрний набір на базі потужного мікроконтролера ESP32-S3 та LoRa-модуля на чипі Semtech SX1262. Плата призначена для створення пристроїв бездротового зв'язку на великій відстані, мереж Meshtastic, LoRa/LoRaWAN-проєктів, датчиків, трекерів та інших компактних IoT-пристроїв.

Код виробника: 102010611

Головна перевага набору — поєднання одразу декількох бездротових технологій: LoRa, Wi-Fi 2,4 ГГц та Bluetooth 5.0 BLE. LoRa забезпечує значно більшу дальність зв'язку порівняно зі звичайними бездротовими інтерфейсами та дозволяє створювати автономні mesh-мережі.

Набір особливо цікавий для Meshtastic — відкритої системи зв'язку, яка дозволяє обмінюватися повідомленнями між пристроями безпосередньо через LoRa, без використання мобільної мережі та Інтернету. Пристрій постачається з попередньо завантаженою прошивкою Meshtastic, тому його можна використовувати практично одразу після підключення живлення.

Як керуючий контролер використовується XIAO ESP32-S3 із двоядерним процесором Xtensa LX7 до 240 МГц, 8 МБ Flash та 8 МБ PSRAM. Для розробки доступні інтерфейси GPIO, UART, I²C, SPI та ADC. Підтримуються Arduino та MicroPython, тому плату можна використовувати не лише з готовою прошивкою, а й для створення власних пристроїв.

Плата має вбудовану схему керування живленням та заряджання Li-ion/LiPo акумулятора, USB Type-C і дуже компактні розміри — лише близько 21 × 18 мм. Це дозволяє використовувати її у портативних пристроях, трекерах, датчиках та проєктах, де важливі мінімальні розміри.

Основні особливості:

• ESP32-S3, двоядерний процесор до 240 МГц;
• 8 МБ Flash + 8 МБ PSRAM;
• LoRa на базі Semtech SX1262;
• робочий діапазон LoRa: 862–930 МГц;
• Wi-Fi 2,4 ГГц;
• Bluetooth 5.0 BLE;
• підтримка Meshtastic;
• можливість використання в LoRaWAN-проєктах;
• підтримка Arduino та MicroPython;
• інтерфейси UART, I²C, SPI, GPIO та ADC;
• USB Type-C;
• вбудоване заряджання Li-ion/LiPo акумулятора;
• кнопки Reset, Boot та користувацька кнопка на Wio-SX1262;

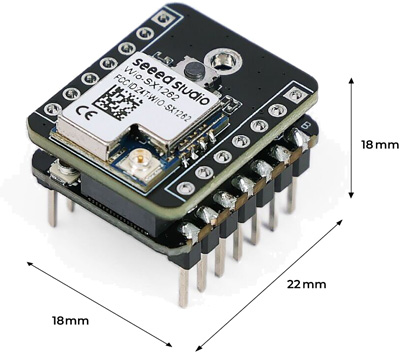

• розміри близько 21 × 17,8 мм;
• робоча температура: −40...+65 °C.

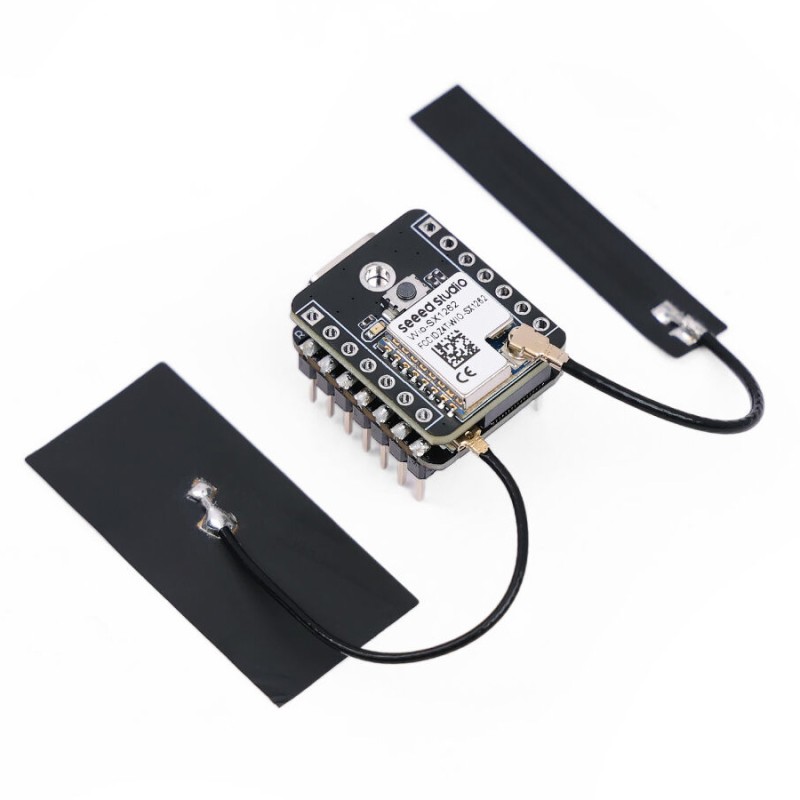

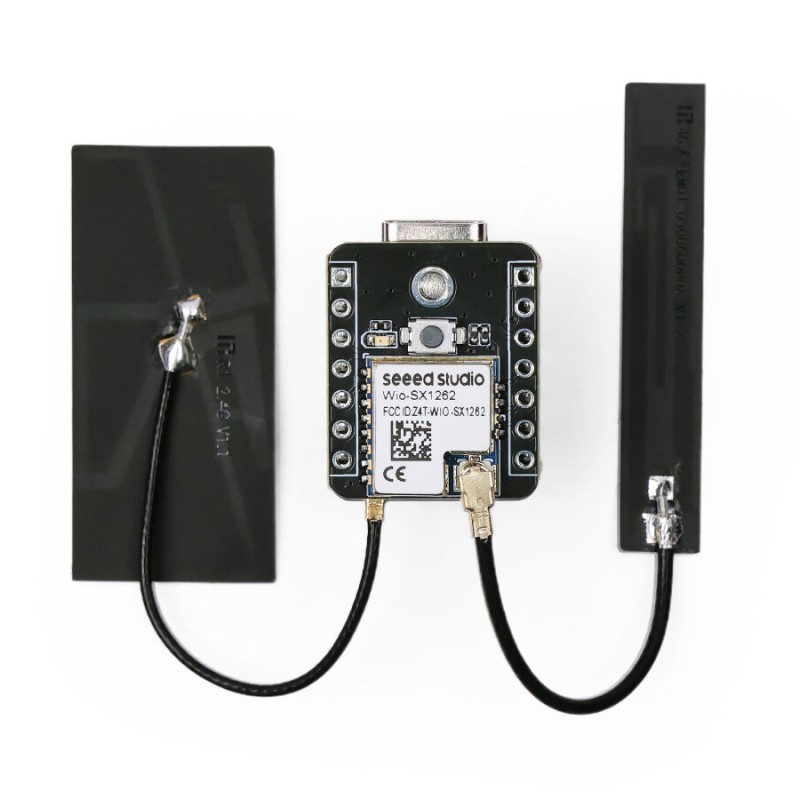

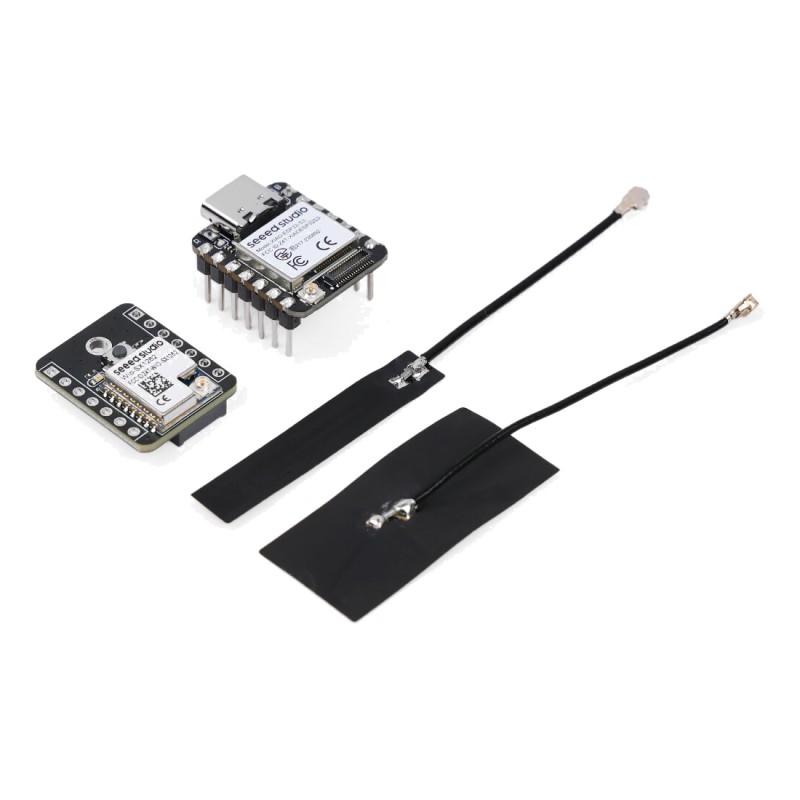

Комплектація:

• XIAO ESP32-S3 — 1 шт.;
• Wio-SX1262 — 1 шт.;
• Wi-Fi антена — 1 шт.;
• LoRa антена — 1 шт.

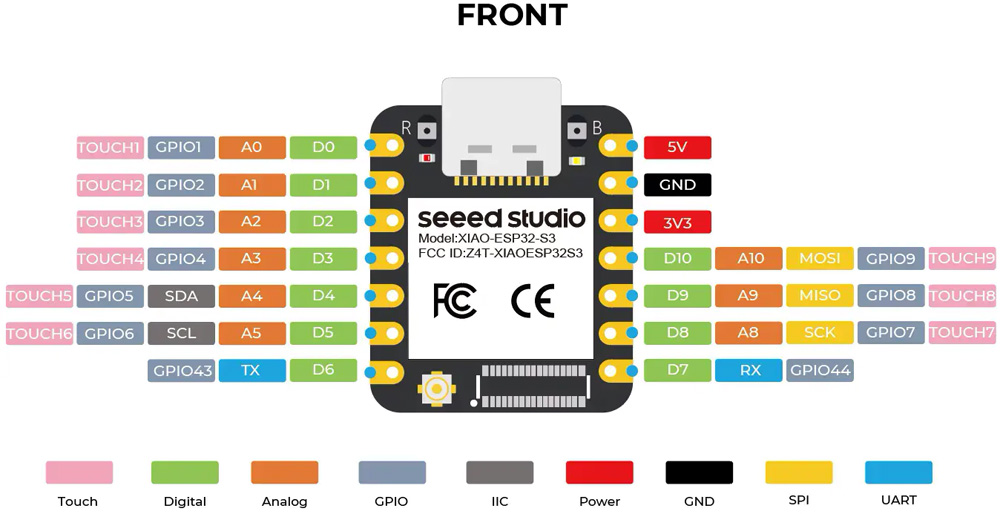

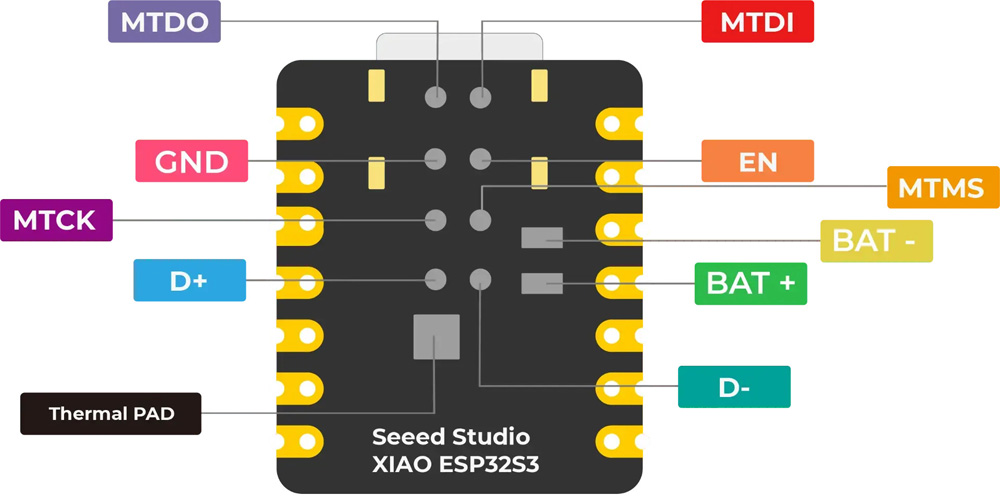

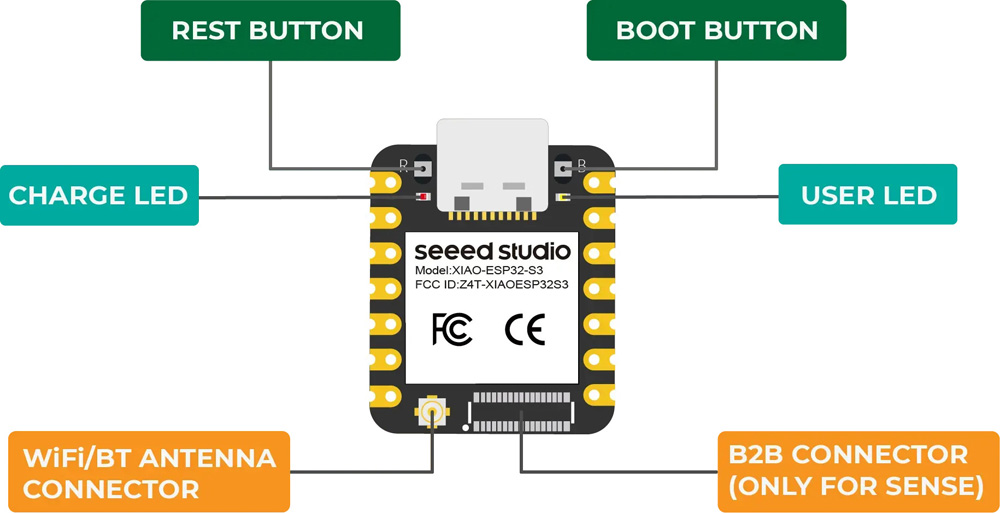

Огляд апаратного забезпечення ESP32S3:

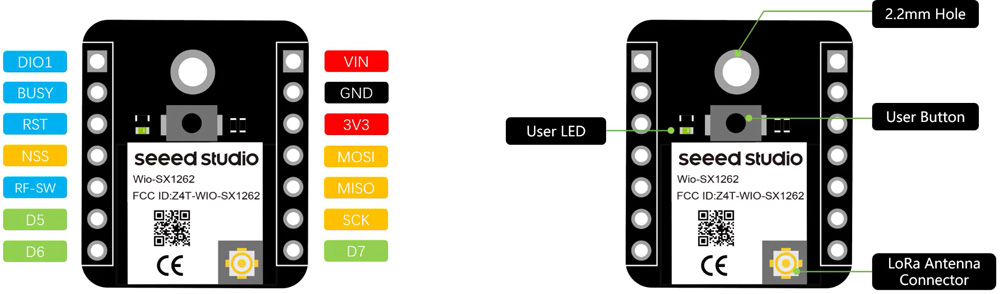

Огляд апаратного забезпечення Wio-SX1262:

Посилання:

• Wio-SX1262 for XIAO 3D file
• Schematic Diagram Wio-SX1262 for XIAO
• Wio-SX1262 Module Datasheet
• Casing 3D file
• XIAO ESP32S3 Kit Kicad Library
