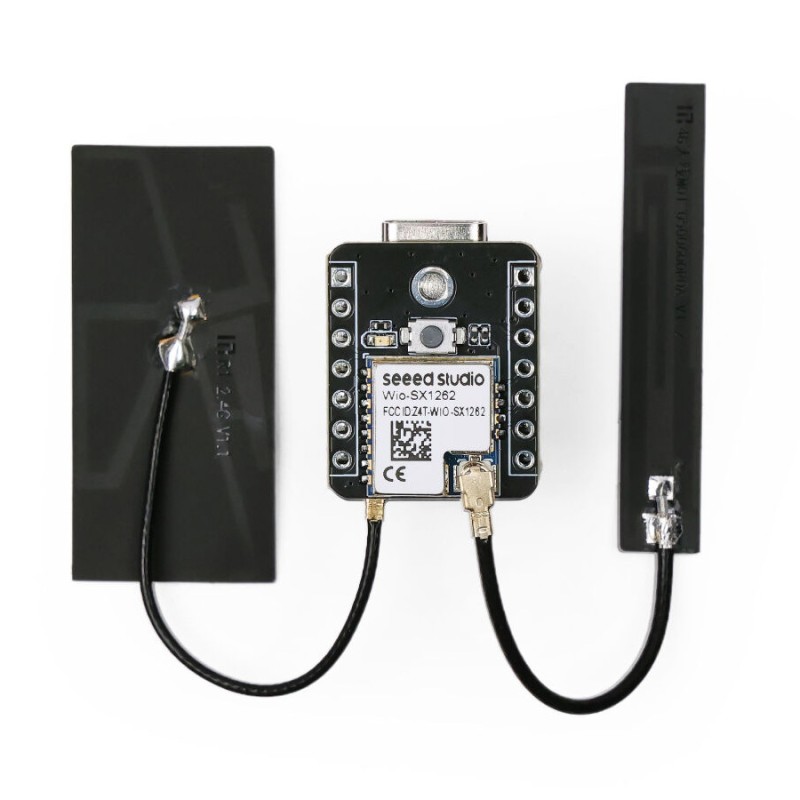

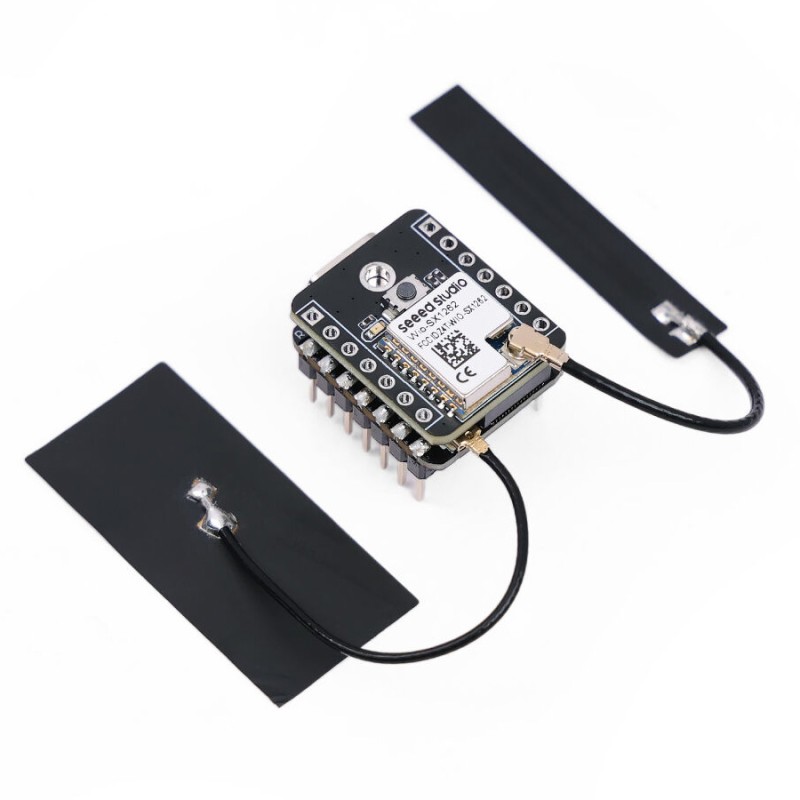

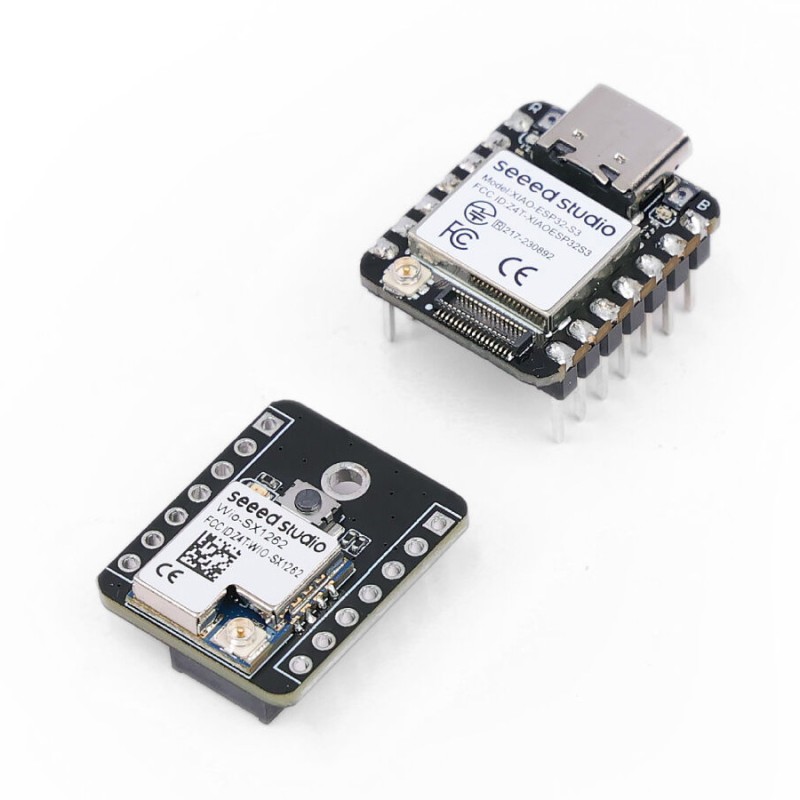

XIAO ESP32S3 & Wio-SX1262 — компактный набор для Meshtastic и LoRa

XIAO ESP32S3 & Wio-SX1262 — миниатюрный набор на базе мощного микроконтроллера ESP32-S3 и LoRa-модуля на чипе Semtech SX1262. Плата предназначена для создания устройств дальней беспроводной связи, сетей Meshtastic, LoRa/LoRaWAN-проектов, датчиков, трекеров и других компактных IoT-устройств.

Код производителя: 102010611

Главное преимущество набора — сочетание сразу нескольких беспроводных технологий: LoRa, Wi-Fi 2,4 ГГц и Bluetooth 5.0 BLE. LoRa обеспечивает значительно большую дальность связи по сравнению с обычными беспроводными интерфейсами и позволяет создавать автономные mesh-сети.

Набор особенно интересен для Meshtastic — открытой системы связи, позволяющей обмениваться сообщениями между устройствами напрямую по LoRa без использования мобильной сети и Интернета. Устройство поставляется с предварительно загруженной прошивкой Meshtastic, поэтому его можно использовать практически сразу после подключения питания.

В качестве управляющего контроллера используется XIAO ESP32-S3 с двухъядерным процессором Xtensa LX7 до 240 МГц, 8 МБ Flash и 8 МБ PSRAM. Для разработки доступны интерфейсы GPIO, UART, I²C, SPI и ADC. Поддерживаются Arduino и MicroPython, что позволяет использовать плату не только с готовой прошивкой, но и для создания собственных устройств.

Плата имеет встроенную схему управления питанием и зарядки Li-ion/LiPo аккумулятора, USB Type-C и очень компактные размеры — всего около 21 × 18 мм. Это позволяет использовать её в портативных устройствах, трекерах, датчиках и проектах, где важны минимальные размеры.

Основные особенности:

• ESP32-S3, двухъядерный процессор до 240 МГц;
• 8 МБ Flash + 8 МБ PSRAM;
• LoRa на базе Semtech SX1262;
• рабочий диапазон LoRa: 862–930 МГц;
• Wi-Fi 2,4 ГГц;
• Bluetooth 5.0 BLE;
• поддержка Meshtastic;
• возможность использования в LoRaWAN-проектах;
• поддержка Arduino и MicroPython;
• интерфейсы UART, I²C, SPI, GPIO и ADC;
• USB Type-C;
• встроенная зарядка Li-ion/LiPo аккумулятора;
• кнопки Reset, Boot и пользовательская кнопка на Wio-SX1262;
• размеры около 21 × 17,8 мм;
• рабочая температура: −40...+65 °C.

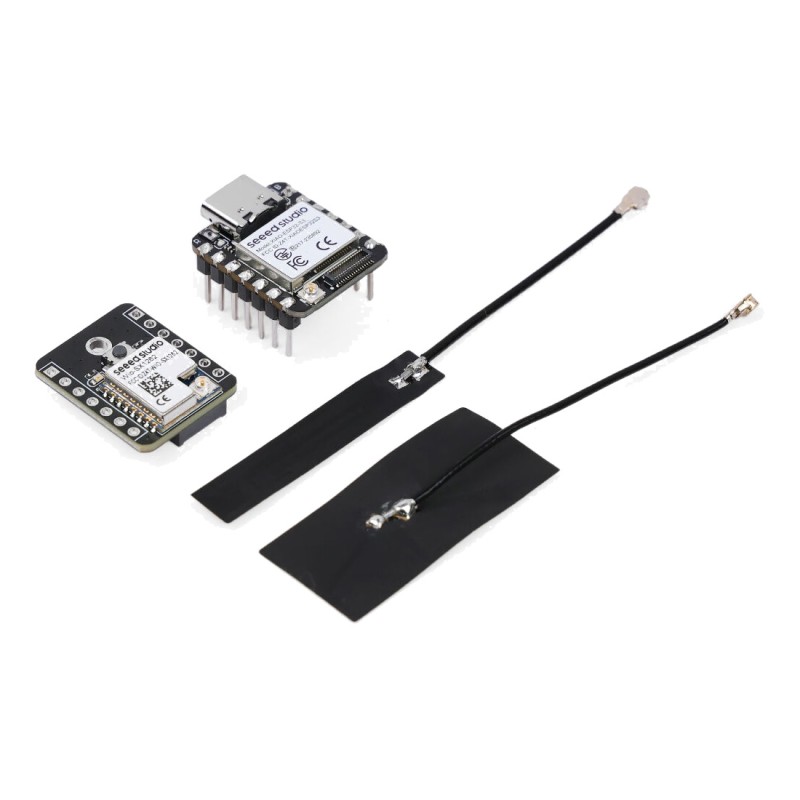

Комплектация:

• XIAO ESP32-S3 — 1 шт.;
• Wio-SX1262 — 1 шт.;
• Wi-Fi антенна — 1 шт.;
• LoRa антенна — 1 шт.

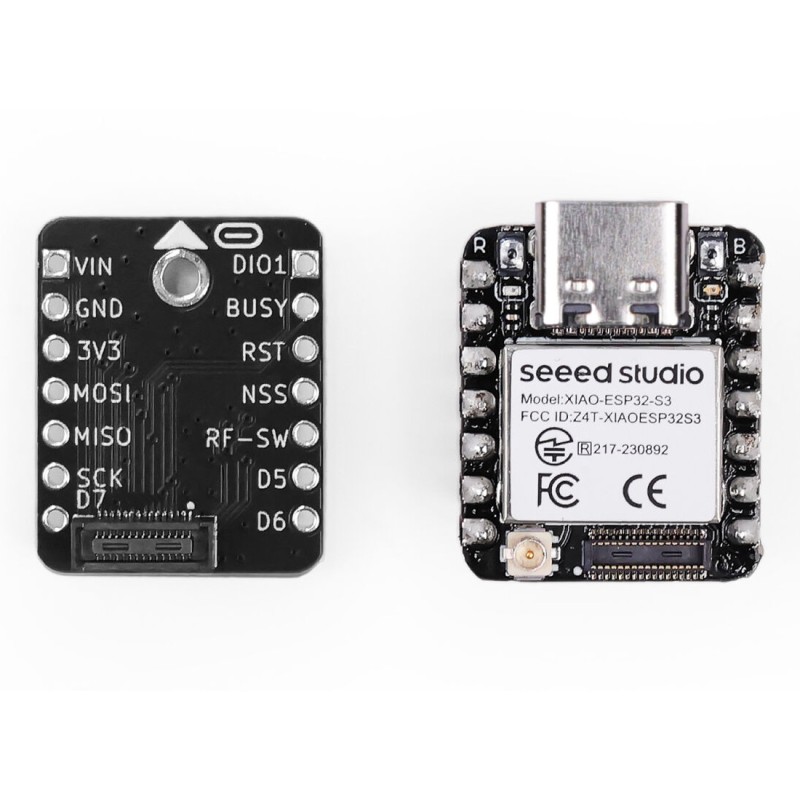

Обзор оборудования ESP32S3:

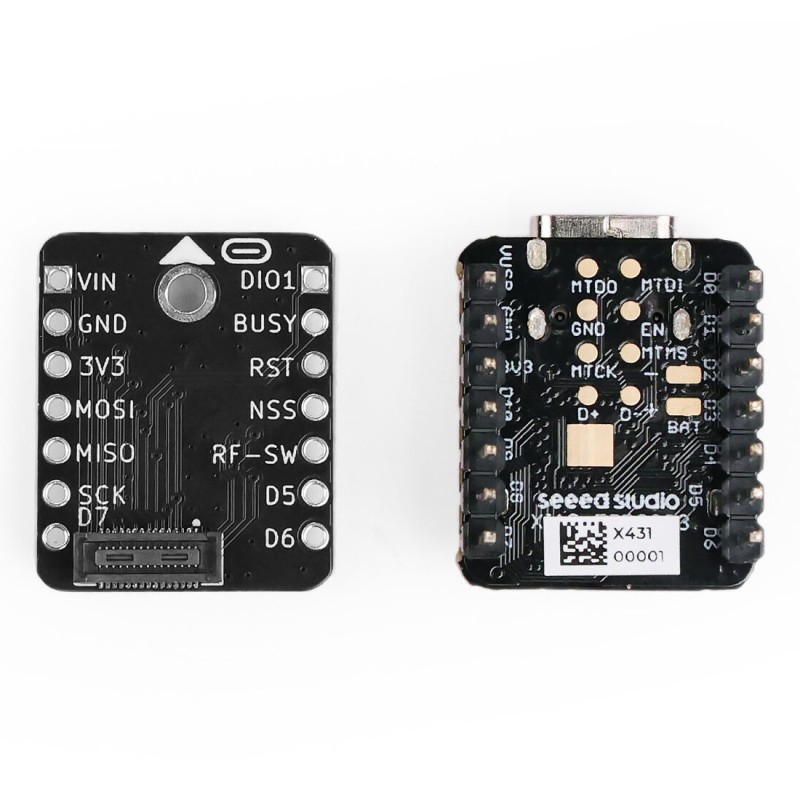

Обзор оборудования Wio-SX1262:

Ссылки:

• Wio-SX1262 for XIAO 3D file
• Schematic Diagram Wio-SX1262 for XIAO
• Wio-SX1262 Module Datasheet
• Casing 3D file
• XIAO ESP32S3 Kit Kicad Library
