Модуль монофонічного підсилювача класу D XH-M125 на XPT8871, 5 Вт.

Модуль монофонічного підсилювача класу D XH-M125 на XPT8871, 5 Вт.

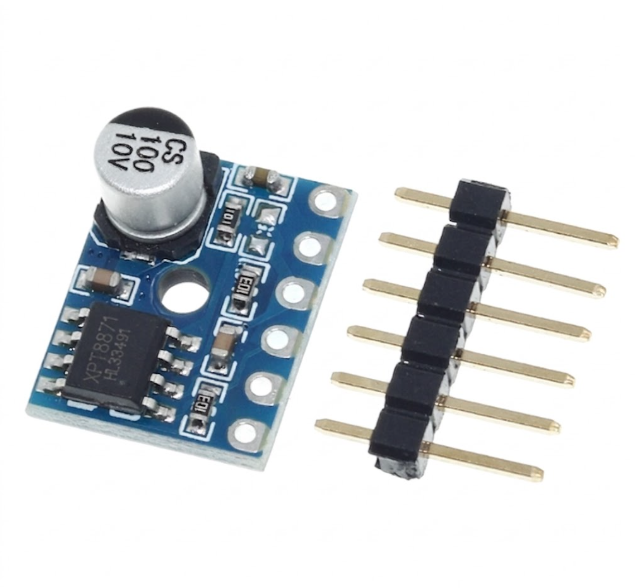

XH-M125 - мініатюрний одноканальний підсилювач звукової частоти, побудований на мікросхемі XPT8871. Модуль приймає аналоговий аудіосигнал лінійного рівня та дає змогу безпосередньо підключити один динамік.

Підсилювач працює в енергоефективному режимі класу D, відрізняється невеликим споживанням струму та підходить для портативних пристроїв із живленням 3 - 5 В. Може використовуватися з одним Li-ion або Li-Po акумулятором, USB-живленням 5 В, MP3-модулями, Bluetooth-аудіоприймачами, мікроконтролерами та іншими джерелами аналогового звукового сигналу.

На платі встановлено фільтрувальний електролітичний конденсатор. Для роботи не потрібні зовнішні вихідні розділові конденсатори або додатковий вихідний фільтр.

Технічні характеристики:

• Модель модуля: XH-M125
• Мікросхема підсилювача: XPT8871
• Кількість каналів: 1, моно
• Клас підсилювача: D
• Тип входу: аналоговий аудіовхід
• Робоча напруга модуля: 3 - 5 В постійного струму
• Допустимий діапазон живлення мікросхеми: 2 - 5.5 В
• Рекомендоване живлення для максимальної потужності: стабілізовані 5 В, не менше 1 А
• Опір динаміка: 2 - 8 Ом
• Рекомендований опір динаміка: 4 Ом
• Струм спокою: близько 5 мА
• Тип виходу: мостовий, BTL
• Вбудований захист від перегрівання
• Вбудований захист від надмірного струму
• Захист при зниженій напрузі живлення
• Низький рівень електромагнітних завад
• Розміри плати: приблизно 15 × 12 мм
• Висота з урахуванням конденсатора: приблизно 8 мм
• Колір друкованої плати: синій

Вихідна потужність при живленні 5 В

• До 5 Вт при навантаженні 2 Ом
• До 3.5 Вт при навантаженні 3 Ом
• До 3 Вт при навантаженні 4 Ом

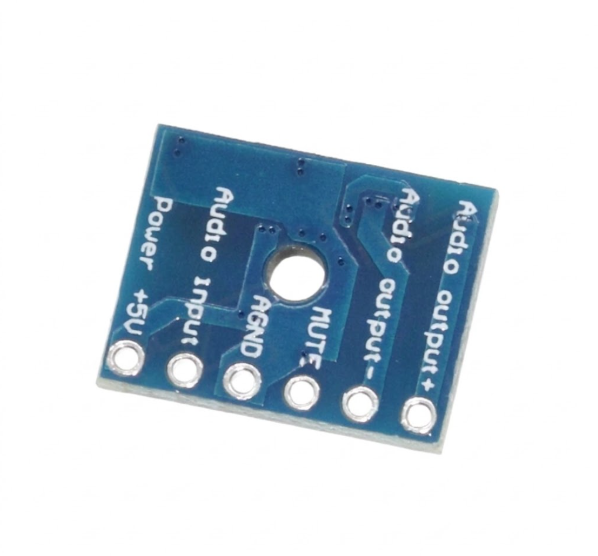

Динамік необхідно підключати тільки між контактами OUT+ та OUT−. Вихід підсилювача виконаний за мостовою схемою, тому OUT− не є землею. Не можна з’єднувати OUT+ або OUT− із GND, корпусом пристрою чи виходом іншого підсилювача.

Для отримання повної потужності рекомендується використовувати стабілізоване джерело 5 В зі струмом не менше 1 А. Переплутування полярності живлення може призвести до пошкодження мікросхеми.

Модуль є монофонічним. Для підключення стереофонічного джерела можна використовувати тільки один канал або змішати лівий і правий канали через два окремі резистори. Не можна безпосередньо з’єднувати між собою виходи лівого та правого каналів джерела сигналу.

На платі немає регулятора гучності, Bluetooth-приймача або аудіодекодера. За потреби регулювання гучності між джерелом сигналу та входом модуля встановлюється зовнішній потенціометр.
