Модуль монофонического усилителя класса D XH-M125 на XPT8871, 5 Вт.

Модуль монофонического усилителя класса D XH-M125 на XPT8871, 5 Вт.

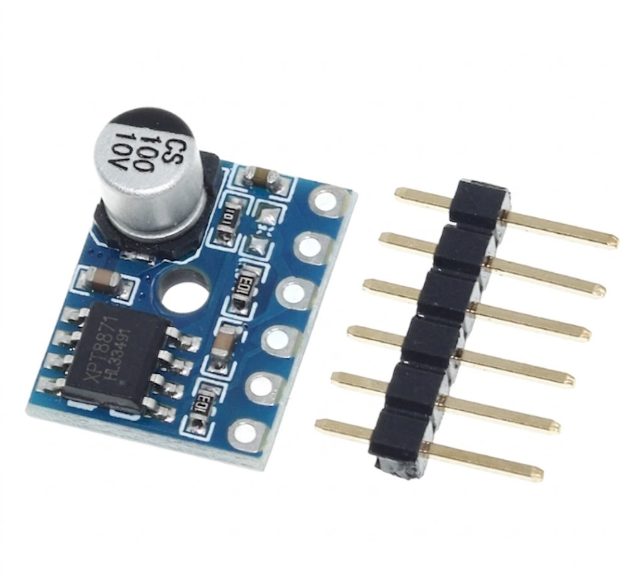

XH-M125 - миниатюрный одноканальный усилитель звуковой частоты, построенный на микросхеме XPT8871. Модуль принимает аналоговый аудиосигнал линейного уровня и позволяет подключить один динамик.

Усилитель работает в энергоэффективном режиме класса D, отличается небольшим потреблением тока и подходит для портативных устройств с питанием 3 - 5 В. Может использоваться с одним Li-ion или Li-Po аккумулятором, USB-питанием 5 В, MP3-модулями, Bluetooth-аудиоприемниками, микроконтроллерами и другими источниками.

На плате установлен фильтрующий электролитический конденсатор. Для работы не требуются внешние разделительные разделительные конденсаторы или дополнительный выходной фильтр.

Технические характеристики:

• Модель модуля: XH-M125
• Микросхема усилителя: XPT8871
• Количество каналов: 1, моно
• Класс усилителя: D
• Тип входа: аналоговый аудиовход
• Рабочее напряжение модуля: 3 - 5 В постоянного тока
• Допустимый диапазон питания микросхемы: 2 - 5.5 В
• Рекомендуемое питание для максимальной мощности: стабилизированный 5 В, не менее 1 А
• Сопротивление динамика: 2 - 8 Ом
• Рекомендуемое сопротивление динамика: 4 Ом
• Ток покоя: около 5 мА
• Тип выхода: мостовой, BTL
• Встроенная защита от перегрева
• Встроенная защита от чрезмерного тока
• Защита при пониженном напряжении питания
• Низкий уровень электромагнитных помех
• Размеры платы: примерно 15×12 мм
• Высота с учетом конденсатора: примерно 8 мм.
• Цвет печатной платы: синий

Выходная мощность при питании 5 В

• До 5 Вт при погрузке 2 Ом
• До 3.5 Вт при погрузке 3 Ом
• До 3 Вт при погрузке 4 Ом

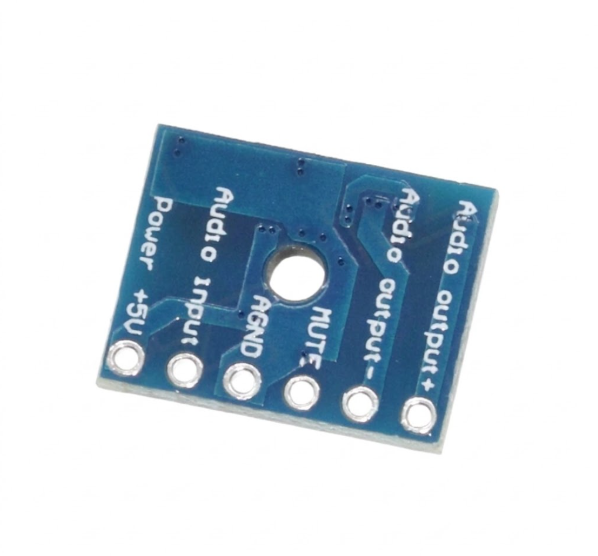

Динамик необходимо подключать только между контактами OUT+ и OUT−. Выход усилителя выполнен по мостовой схеме, поэтому OUT не является землей. Нельзя соединять OUT+ или OUT− с GND, корпусом устройства или выходом другого усилителя.

Для получения полной мощности рекомендуется использовать стабилизированный источник 5 В с током не менее 1 А. Перепутывание полярности питания может привести к повреждению микросхемы.

Модуль является монофоническим. Для подключения стереофонического источника можно использовать только один канал или смешать левый и правый каналы через два отдельных резистора. Нельзя напрямую соединять выходы левого и правого каналов источника сигнала.

На плате нет регулятора громкости, Bluetooth-приемника или аудиодекодера. При необходимости регулировки громкости между источником сигнала и входом модуля устанавливается внешний потенциометр.
