Модуль монофонічного підсилювача XPT8871, 5 Вт.

Модуль монофонічного підсилювача XPT8871, 5 Вт.

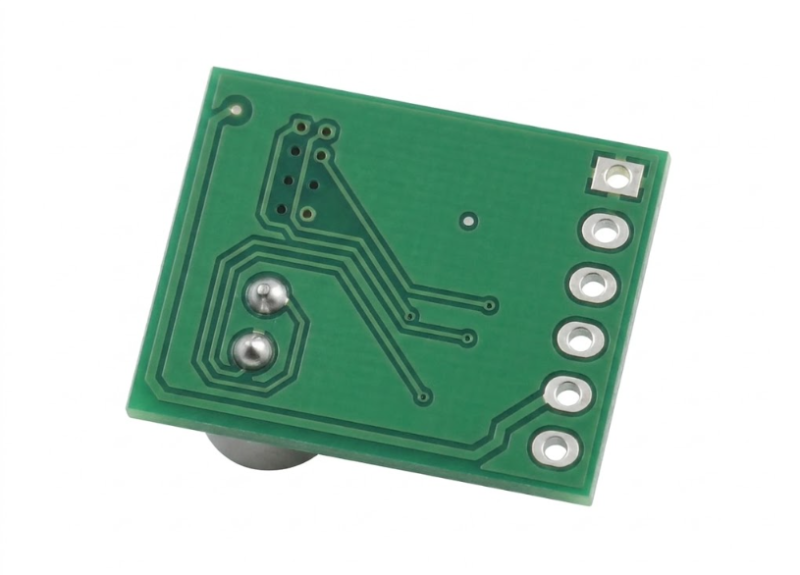

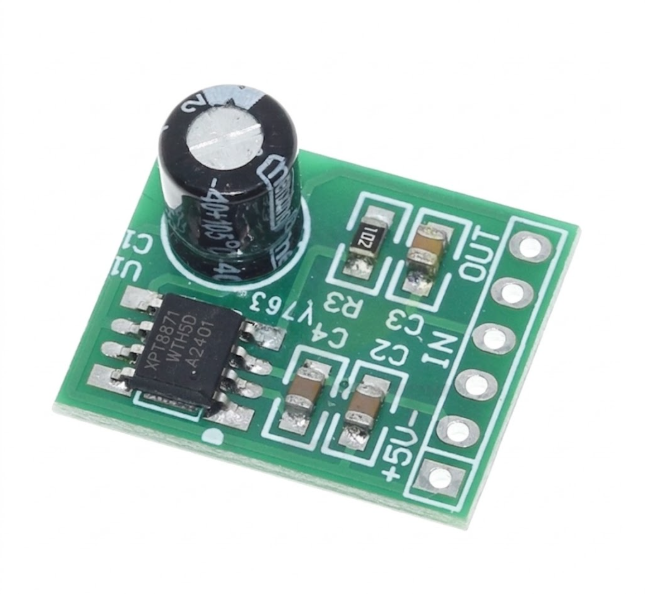

Компактний одноканальний модуль підсилювача звуку, побудований на мікросхемі XPT8871. Призначений для посилення аналогового аудіосигналу та безпосереднього підключення одного динаміка.

Підсилювач підходить для портативних колонок, MP3-програвачів, Bluetooth-аудіоприймачів, електронних іграшок, голосових модулів, систем оповіщення та інших пристроїв із живленням 3 - 5 В.

На платі встановлений електролітичний конденсатор 100 мкФ, який згладжує пульсації живлення та допомагає зменшити спотворення під час відтворення гучних звуків і низьких частот.

Технічні характеристики:

• Мікросхема підсилювача: XPT8871
• Кількість каналів: 1, моно
• Підтримувані мікросхемою режими: клас AB/D
• Тип входу: аналоговий аудіосигнал
• Робоча напруга модуля: 3 - 5 В постійного струму
• Допустимий діапазон живлення мікросхеми: 2 - 5.5 В
• Рекомендоване живлення: стабілізовані 5 В
• Рекомендований струм джерела живлення: від 1 А
• Опір динаміка: 2 - 8 Ом
• Рекомендований опір динаміка: 4 Ом
• Максимальна вихідна потужність: до 5 Вт
• Тип виходу: мостовий, BTL
• Вбудований захист від перегрівання
• Вбудований захист від надмірного струму
• Захист при зниженій напрузі живлення
• Низький рівень електромагнітних завад
• Габаритні розміри: приблизно 20 × 16 × 8 мм
• Колір друкованої плати: зелений

Вихідна потужність при живленні 5 В

• До 5 Вт при навантаженні 2 Ом
• До 3.5 Вт при навантаженні 3 Ом
• До 3 Вт при навантаженні 4 Ом

Для отримання чистішого звуку та зменшення нагрівання рекомендується використовувати динамік 4 Ом потужністю не менше 3 - 5 Вт.

Під час роботи з динаміком 2 Ом мікросхема споживає більший струм і сильніше нагрівається. Такий режим потребує стабільного живлення 5 В із достатнім запасом струму.

Контакт MODE на платі окремо не виведений, тому користувацьке перемикання між режимами AB і D не передбачене.

Мінусовий контакт джерела аудіосигналу необхідно з’єднати із загальним контактом GND модуля.

Динамік підключається тільки між OUT+ та OUT-. Вихід виконаний за мостовою схемою, тому OUT- не є землею. Не можна з’єднувати OUT+ або OUT- із GND, корпусом пристрою чи виходом іншого підсилювача.

Для отримання максимальної потужності рекомендується використовувати стабілізоване джерело живлення 5 В зі струмом не менше 1 А. Переплутування полярності або подавання напруги понад 5,5 В може пошкодити мікросхему.

Модуль може працювати від одного Li-ion або Li-Po акумулятора з номінальною напругою 3.7 В, але вихідна потужність при цьому буде нижчою, ніж при живленні 5 В.

Підсилювач є монофонічним. Для підключення стереофонічного джерела можна використовувати один із каналів або змішати лівий і правий канали через два окремі резистори. Не можна безпосередньо з’єднувати виходи лівого та правого каналів джерела сигналу.

На платі немає регулятора гучності, Bluetooth-приймача або аудіодекодера. Гучність регулюється джерелом сигналу або зовнішнім потенціометром, установленим перед входом підсилювача.
