Модуль монофонічного підсилювача XPT8871, 5 Вт.

Модуль монофонического усилителя XPT8871, 5 Вт.

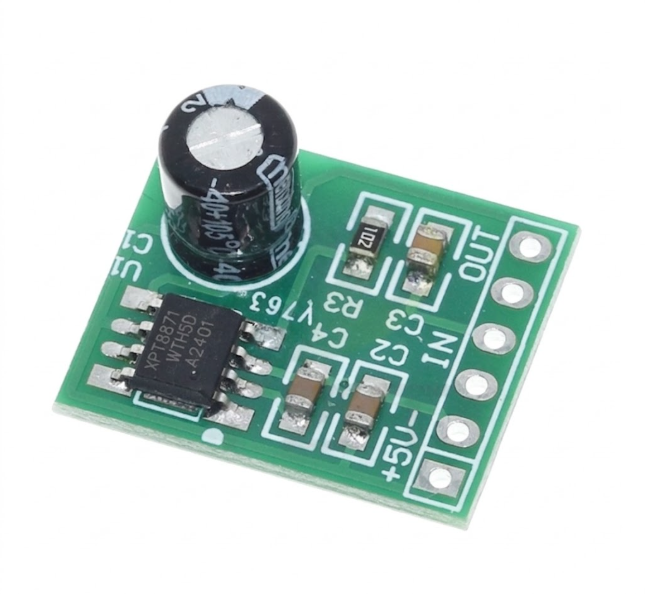

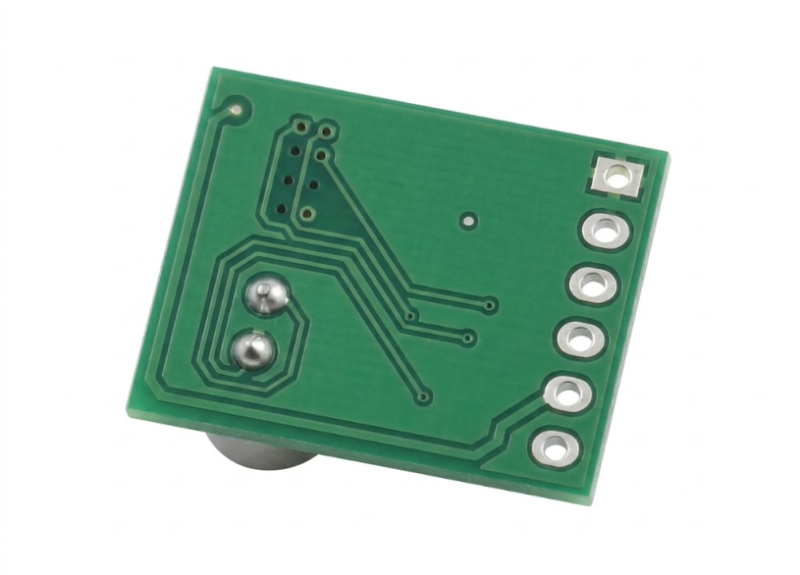

Компактный одноканальный модуль усилителя звука построен на микросхеме XPT8871. Предназначена для усиления аналогового аудиосигнала и непосредственного подключения одного динамика.

Усилитель подходит для портативных колонок, MP3-проигрывателей, Bluetooth-аудиоприемников, электронных игрушек, голосовых модулей, систем оповещения и других устройств с питанием 3 - 5 В.

На плате установлен электролитический конденсатор 100 мкФ, сглаживающий пульсации питания и помогающий уменьшить искажение при воспроизведении громких звуков и низких частот.

Технические характеристики:

• Микросхема усилителя: XPT8871
• Количество каналов: 1, моно
• Поддерживаемые микросхемой режимы: класс AB/D
• Тип входа: аналоговый аудиосигнал
• Рабочее напряжение модуля: 3 - 5 В постоянного тока
• Допустимый диапазон питания микросхемы: 2 - 5.5 В
• Рекомендуемое питание: стабилизированный 5 В
• Рекомендуемый ток источника питания: от 1 А
• Сопротивление динамика: 2 - 8 Ом
• Рекомендуемое сопротивление динамика: 4 Ом
• Максимальная выходная мощность: до 5 Вт.
• Тип выхода: мостовой, BTL
• Встроенная защита от перегрева
• Встроенная защита от чрезмерного тока
• Защита при пониженном напряжении питания
• Низкий уровень электромагнитных помех
• Габаритные размеры: примерно 20×16×8 мм
• Цвет печатной платы: зеленый

Выходная мощность при питании 5 В

• До 5 Вт при погрузке 2 Ом
• До 3.5 Вт при погрузке 3 Ом
• До 3 Вт при погрузке 4 Ом

Для получения более чистого звука и уменьшения нагрева рекомендуется использовать динамик 4 Ом мощностью не менее 3 - 5 Вт.

При работе с динамиком 2 Ом микросхема потребляет больший ток и сильнее нагревается. Такой режим нуждается в стабильном питании 5 В с достаточным запасом тока.

Контакт MODE на плате не выведен отдельно, поэтому пользовательское переключение между режимами AB и D не предусмотрено.

Минусовый контакт источника аудиосигнала необходимо соединить с общим контактом модуля GND.

Динамик подключается только между OUT+ и OUT-. Выход выполнен по мостовой схеме, поэтому OUT- не является землей. Нельзя подключать OUT+ или OUT- с GND, корпусом устройства или выходом другого усилителя.

Для получения максимальной мощности рекомендуется использовать стабилизированный источник питания 5 В с током не менее 1 А. Перепутывание полярности или подача напряжения свыше 5,5 В может повредить микросхему.

Модуль может работать от одного Li-ion или Li-Po аккумулятора с номинальным напряжением 3.7 В, но выходная мощность при этом будет ниже при питании 5 В.

Усилитель является монофоническим. Для подключения стереофонического источника можно использовать один из каналов или смешать левый и правый каналы через два отдельных резистора. Нельзя напрямую соединять выходы левого и правого каналов источника сигнала.

На плате нет регулятора громкости, Bluetooth-приемника или аудиодекодера. Громкость регулируется источником сигнала или внешним потенциометром, установленным перед входом усилителя.
