Модуль монофонічного підсилювача звуку LTK5128D

Модуль монофонічного підсилювача звуку LTK5128D, до 6 Вт, 3 - 6.5 В

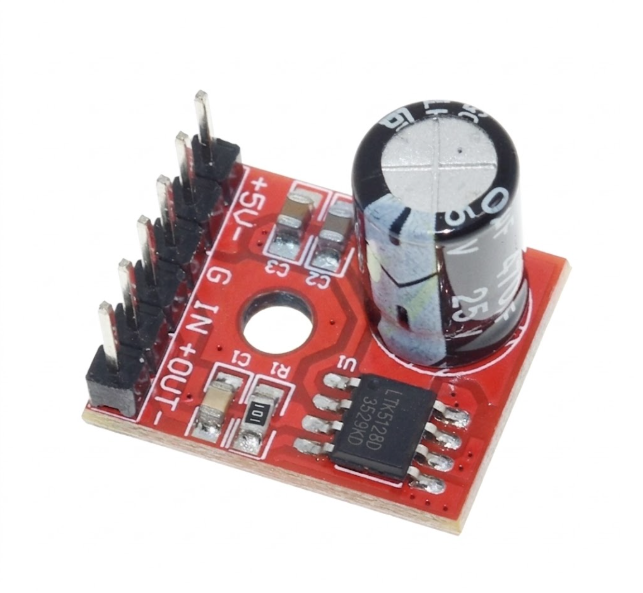

Компактний одноканальний модуль підсилювача звукової частоти, побудований на мікросхемі LTK5128D. Призначений для посилення аналогового аудіосигналу та безпосереднього підключення динаміка.

Модуль підходить для портативних колонок, MP3-програвачів, Bluetooth-аудіомодулів, звукових систем на Arduino та ESP, електронних іграшок, систем оповіщення й інших саморобних аудіопристроїв.

LTK5128D підтримує режими підсилення класу AB/D. Плата має вихідні дроселі, які зменшують високочастотні завади. Технологія DRC обмежує різке обрізання сигналу при перевантаженні та допомагає зменшити спотворення на великій гучності.

Технічні характеристики:

• Мікросхема підсилювача: LTK5128D
• Кількість каналів: 1, моно
• Тип вхідного сигналу: аналоговий аудіосигнал
• Рекомендована напруга живлення: 3 - 6.5 В постійного струму
• Гранична напруга живлення: 7 В
• Рекомендований опір динаміка: 4 - 8 Ом
• Мінімально допустимий опір навантаження для мікросхеми: 2 Ом
• Коефіцієнт підсилення: приблизно 20 дБ
• ККД у режимі класу D: до 90%
• Типовий струм спокою при 5 В: близько 5 мА
• THD+N: приблизно 0,065% при потужності 1 Вт, живленні 5 В і навантаженні 4 Ом
• Захист від короткого замикання
• Захист від перегрівання
• Придушення клацань під час увімкнення та вимкнення

Вихідна потужність для динаміка 4 Ом:

• близько 2.2 Вт при живленні 4,2 В;
• близько 3.1 Вт при живленні 5 В;
• близько 4.5 Вт при живленні 6 В;
• до 6 Вт при живленні 7 В.

Для тривалої надійної роботи рекомендується живлення не вище 6 - 6.5 В і динамік опором 4 Ом або більше.

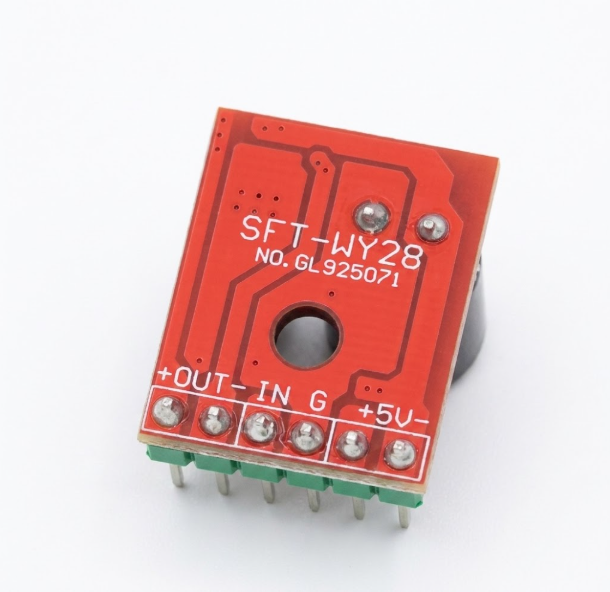

Вихід підсилювача виконаний за мостовою схемою. Динамік необхідно підключати тільки між OUT+ та OUT−. Не можна з’єднувати будь-який із виходів динаміка із землею або корпусом пристрою.

Для отримання максимальної потужності необхідно використовувати стабілізоване джерело живлення з достатнім вихідним струмом. Не допускається подавання на модуль живлення від двох послідовно з’єднаних Li-ion акумуляторів без понижувального стабілізатора.
