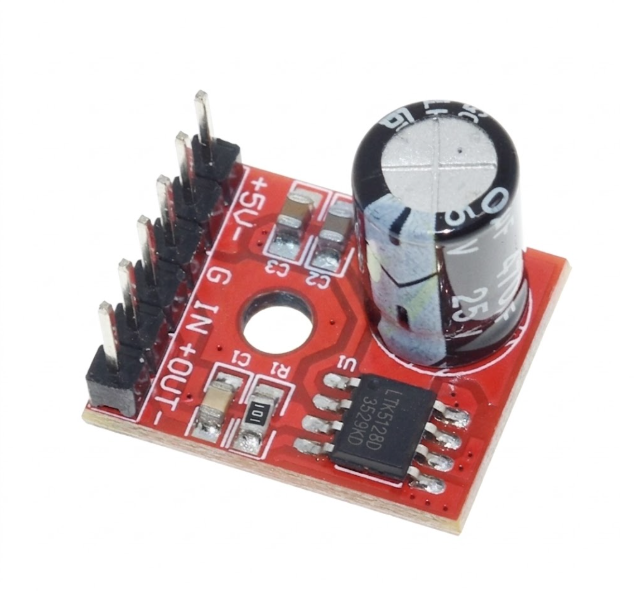

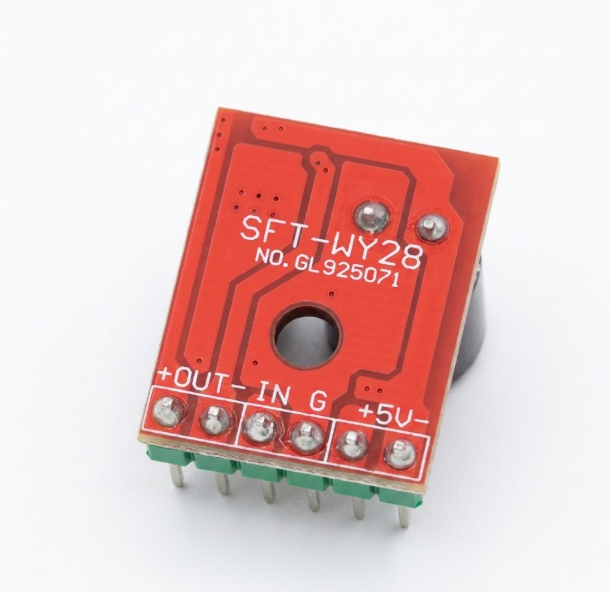

Модуль монофонического усилителя звука LTK5128D

Модуль монофонического усилителя звука LTK5128D, до 6 Вт, 3 - 6.5 В

Компактный одноканальный модуль усилителя звуковой частоты построен на микросхеме LTK5128D. Предназначена для усиления аналогового аудиосигнала и непосредственного подключения динамика.

Модуль подходит для портативных колонок, MP3-проигрывателей, Bluetooth-аудиомодулей, звуковых систем на Arduino и ESP, электронных игрушек, систем оповещения и других самодельных аудиоустройств.

LTK5128D поддерживает режимы усиления класса AB/D. Плата имеет выходные дроссели, уменьшающие высокочастотные помехи. Технология DRC ограничивает резкую обрезку сигнала при перегрузке и помогает уменьшить искажение на большой громкости.

Технические характеристики:

• Микросхема усилителя: LTK5128D
• Количество каналов: 1, моно
• Тип входного сигнала: аналоговый аудиосигнал
• Рекомендуемое напряжение питания: 3 - 6.5 В постоянного тока
• Предельное напряжение питания: 7 В
• Рекомендуемое сопротивление динамика: 4 - 8 Ом
• Минимально допустимое сопротивление нагрузки для микросхемы: 2 Ом
• Коэффициент усиления: примерно 20 дБ
• КПД в режиме класса D: до 90%
• Типичный ток покоя при 5 В: около 5 мА.
• THD+N: примерно 0.065% при мощности 1 Вт, питании 5 В и нагрузке 4 Ом
• Защита от короткого замыкания
• Защита от перегрева
• Подавление щелчков во время включения и выключения

Выходная мощность для динамика 4 Ом:

• около 2.2 Вт при питании 4,2 В;
• около 3.1 Вт при питании 5 В;
• около 4.5 Вт при питании 6 В;
• до 6 Вт при питании 7 В.

Для длительной надежной работы рекомендуется питание не выше 6 - 6.5 В и динамик сопротивлением 4 Ом или более.

Выход усилителя выполнен по мостовой схеме. Динамик необходимо подключать только между OUT+ и OUT−. Нельзя подключать любой из выходов динамика с землей или корпусом устройства.

Для получения максимальной мощности необходимо использовать стабилизированный источник питания с достаточным выходным током. Не допускается подача на модуль питания от двух последовательно соединенных аккумуляторов Li-ion без понижающего стабилизатора.
