Міні-налагоджувальна плата RP2350-USB на RP2350A, 16 МБ Flash

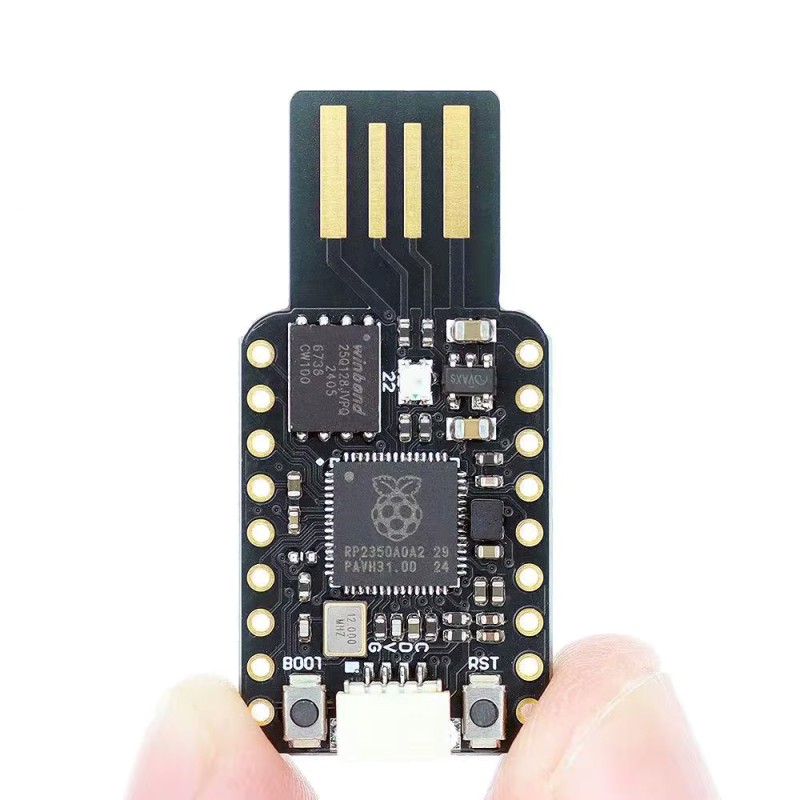

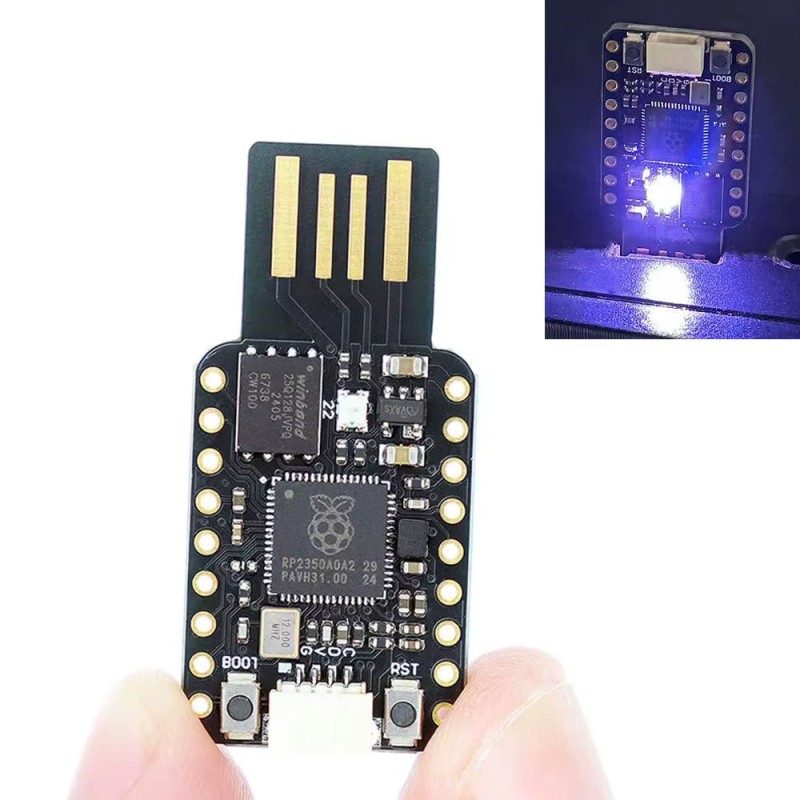

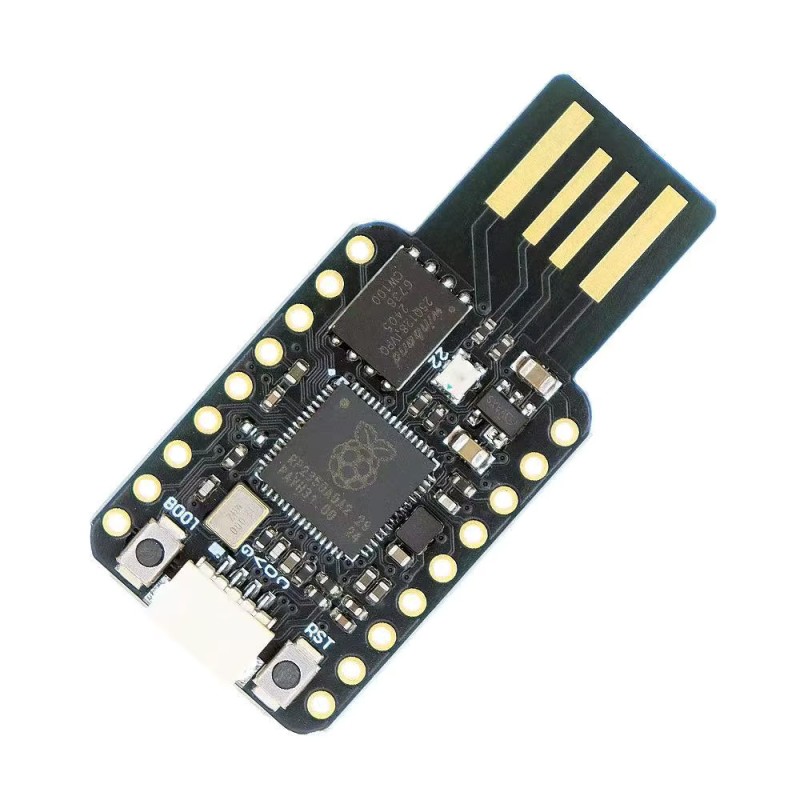

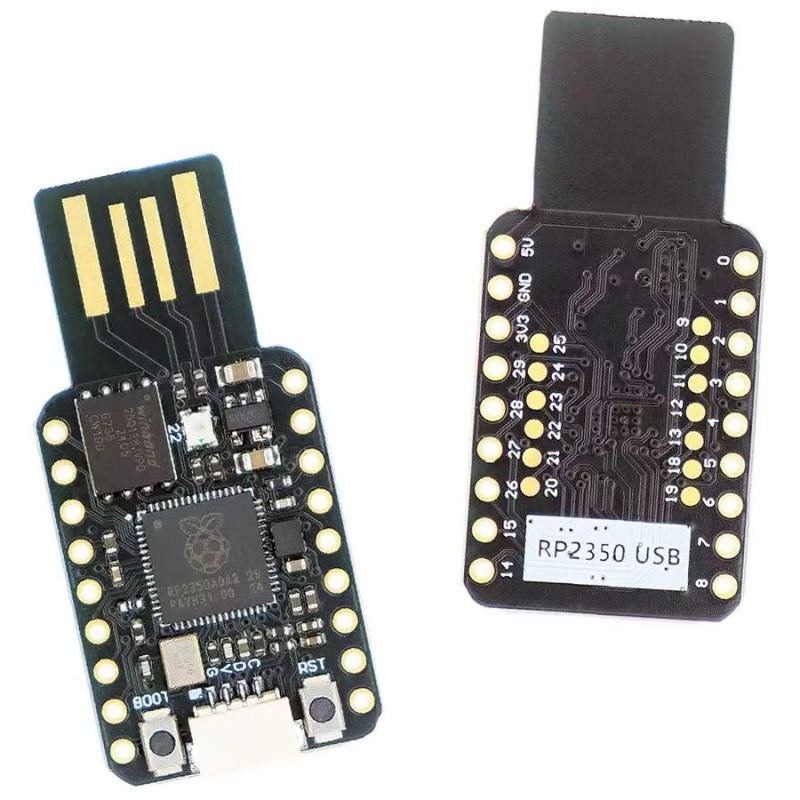

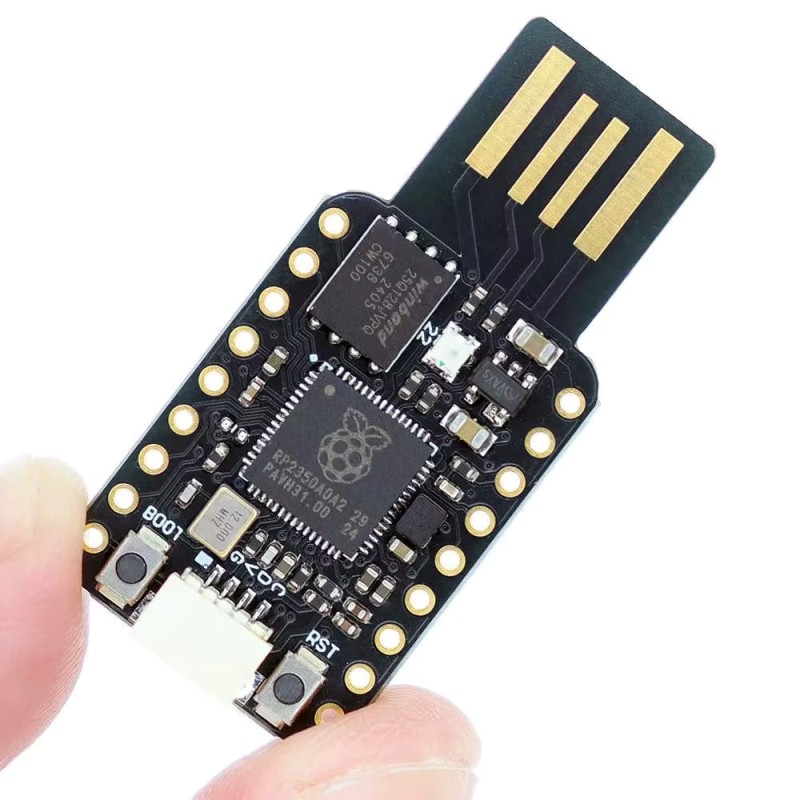

RP2350-USB — компактна плата розробки на базі мікроконтролера Raspberry Pi RP2350A з 16 МБ зовнішньої Flash-пам'яті. Плата виконана у дуже компактному форматі та оснащена вбудованим штекером USB-A, завдяки чому її можна безпосередньо підключати до USB-порту комп'ютера без використання кабелю.

Мікроконтролер RP2350A забезпечує високу продуктивність і підтримує два ядра ARM Cortex-M33 або два ядра Hazard3 RISC-V з тактовою частотою до 150 МГц. Обсяг вбудованої SRAM становить 520 КБ, а додаткова Flash-пам'ять обсягом 16 МБ дозволяє зберігати прошивку, дані та файли застосунку.

Плата має 29 GPIO, а також підтримує популярні інтерфейси та периферійні функції: SPI, I²C, UART, ADC, PWM і PIO. Це дозволяє використовувати її для розробки різноманітних електронних пристроїв, контролерів, вимірювальних систем, систем автоматизації та власних USB-пристроїв.

Основні характеристики

• Мікроконтролер: Raspberry Pi RP2350A
• Процесор: 2 × ARM Cortex-M33 або 2 × Hazard3 RISC-V
• Тактова частота: до 150 МГц
• SRAM: 520 КБ
• Flash-пам'ять: 16 МБ

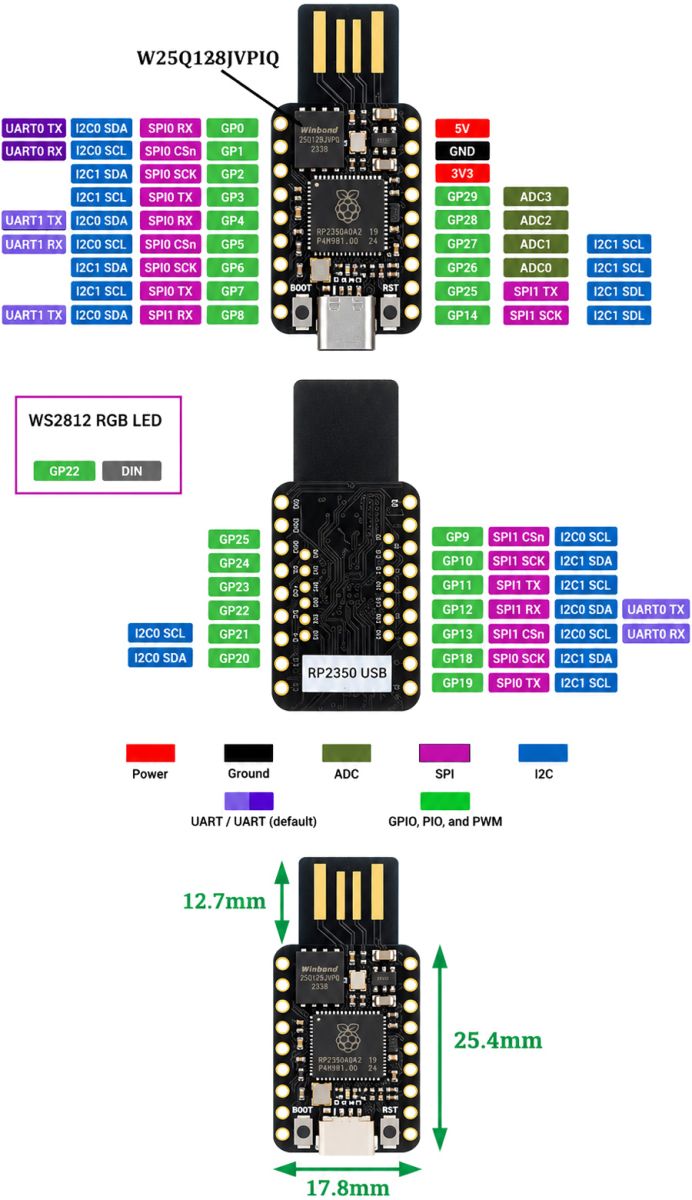

• GPIO: 29 виводів
• USB: вбудований штекер USB-A
• USB: підтримка USB 1.1 у режимах Host та Device
• SPI: 2 інтерфейси
• I²C: 2 інтерфейси
• UART: 2 інтерфейси
• ADC: 12-бітний
• PWM: 16 каналів
• PIO: 12 програмованих state machine
• Вбудований датчик температури: є
• Кнопки: BOOT та RST
• Живлення: 5 В через USB
• Робоча температура: −30…+80 °C
• Розміри плати: приблизно 25,4 × 17,8 мм
• Довжина USB-роз'єму: приблизно 12,7 мм

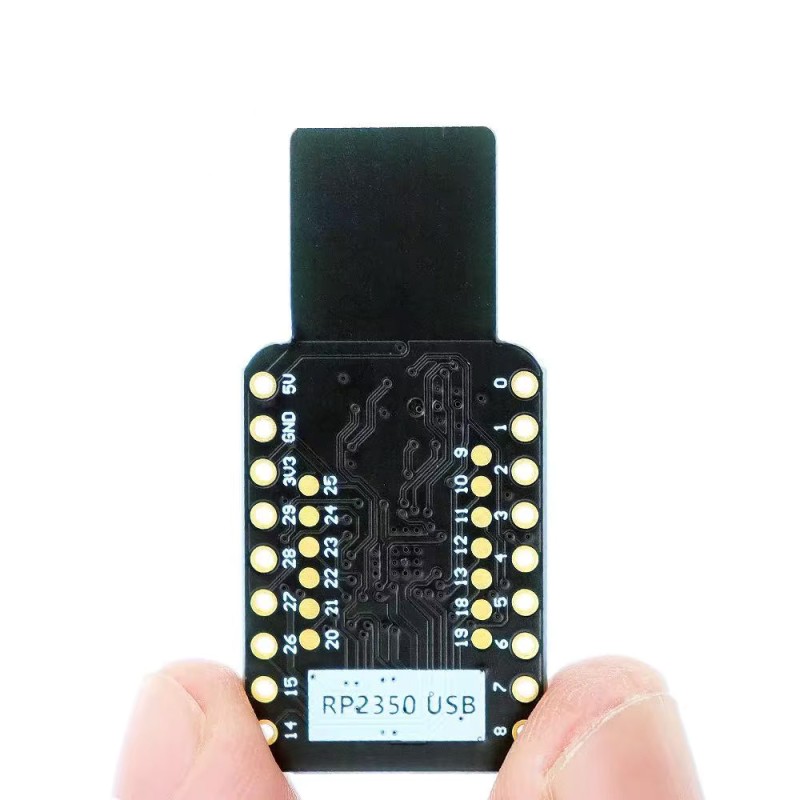

• Виводи: контактні майданчики типу castellated holes

RP2350-USB підтримує декілька популярних середовищ розробки:

• Raspberry Pi Pico SDK / C/C++
• MicroPython
• CircuitPython

Для прошивання не потрібен окремий програматор. Плату можна перевести в режим завантаження за допомогою кнопки BOOT, після чого комп'ютер визначить її як USB-накопичувач. Файл прошивки у форматі UF2 достатньо скопіювати на цей накопичувач. Після завершення копіювання плата автоматично перезавантажиться та запустить нову програму.

Кнопка RST призначена для апаратного перезапуску мікроконтролера.

Завдяки невеликим розмірам і контактним майданчикам по краях плата зручна для встановлення у власні пристрої та проєкти. Контакти можна використовувати для безпосереднього паяння проводів або встановити штирьові роз'єми для роботи з макетною платою.

RP2350-USB можна використовувати для:

• розробки пристроїв на базі RP2350;
• вивчення C/C++ та MicroPython;
• створення USB-пристроїв;
• автоматизації;
• роботи з датчиками та виконавчими механізмами;
• керування дисплеями та периферією;
• створення власних контролерів;
• навчальних та експериментальних проєктів;
• розробки компактних вбудованих пристроїв.

RP2350-USB поєднує можливості потужного мікроконтролера RP2350A, великий обсяг Flash-пам'яті 16 МБ та дуже компактні розміри, що робить цю плату цікавим варіантом для проєктів, де важливі продуктивність і мінімальні габарити.
