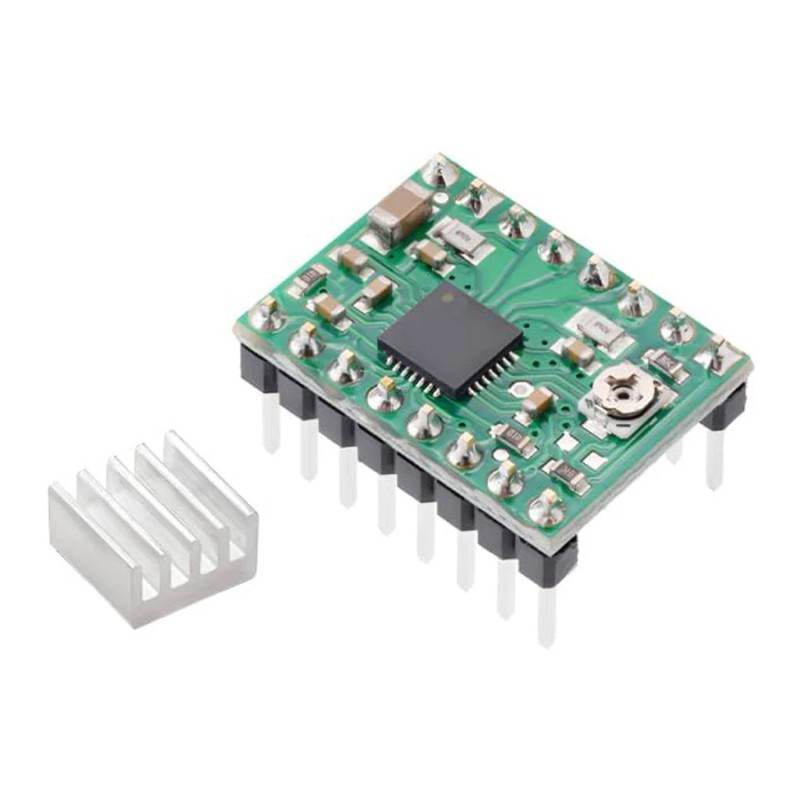

Драйвер крокового двигуна StepStick A4988 з радіатором охолодження

код: ARC130

Додаткові категорії товару: Драйвери
  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

Теги: Драйвер   Шаговый

35 грн
Оптові ціни:
від 5 шт. 29 грн

в наявності



Купити в один клік

Додати до порівняння

Додати в "Список бажань"
27
голосувати
Знайшли дешевше?
  • Драйвер крокового двигуна StepStick A4988 з радіатором охолодження
  • Драйвер крокового двигуна StepStick A4988 з радіатором охолодження
  • Драйвер крокового двигуна StepStick A4988 з радіатором охолодження
  • Драйвер крокового двигуна StepStick A4988 з радіатором охолодження
  • Драйвер крокового двигуна StepStick A4988 з радіатором охолодження
  • Драйвер крокового двигуна StepStick A4988 з радіатором охолодження
  • Опис
  • Відгуки (43)
  • Задати питання

Ще один драйвер на базі популярного чіпа A4988. Часто використовується спільно з 3D принтерами RepRap, зокрема з платою RAMPS 1.4.

У комплекті йде радіатор. Плата вже з запаяними гребінками. Колір плати може відрізнятися від представленої на фото. Виробництво - Китай.

Підтримується поділ кроку на 2, 4, 8 і 16.


Налаштування струму обмоток двигуна:

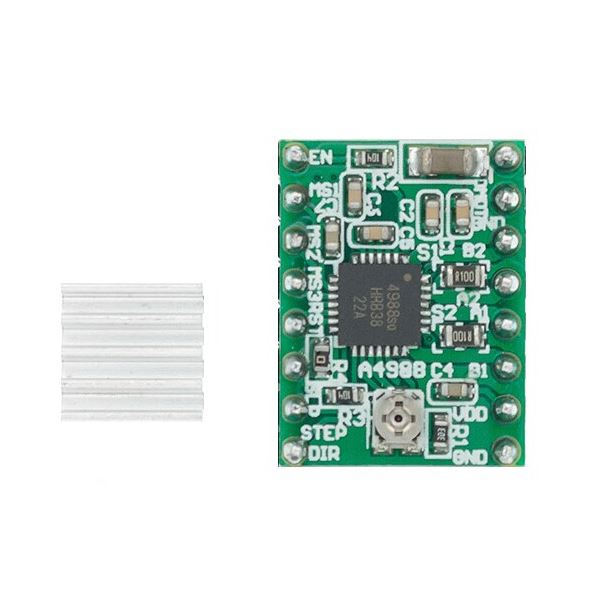

Формула Vref для A4988 змінюється від номіналу струмочутливих резисторів. Це два чорних прямокутника на платі драйвера. зазвичай підписані R050 або R100.

Vref = Current Limit * 8 * (RS)

RS = 0,100

Vref = Current Limit * 8 * 0,100 = Current Limit / 1,25

RS = 0,050

Vref = Current Limit * 8 * 0,050 = Current Limit / 2,5

Наприклад для 17HS4401: Vref = 1,7 / 1,5 = 1,36В

Даташит

Відгуки покупців про Драйвер шагового двигателя StepStick A4988 с радиатором охлаждения

Михайло Медведский (25.12.2020)

Драйвер нормальный, запустился без проблем, НО
очень чувствителен к неподключенным входам! Из=за наводок на открытые входа, выходит из строя!

Магазин как всегда на высоте!

Відповісти

Олег (13.11.2020)

Заказал 4 драйвера (из жадности, просто из-за скидки, по факту мне хватает трёх). Первый завёлся нормально, второй при первом же включении сгорел. При осмотре под микроскопом обнаружил соплю припоя между двумя ножками микросхемы. Соплю убрал, ножки аккуратно пропаял - не помогло. Снял микросхему феном, а плату пока оставил на доноры. С оставшимися двумя никаких проблем не было (перед подключением каждый внимательно осмотрел). Понимаю, что продавцы просто физически не в состоянии проверять на работоспособность каждую единицу товара (особенно когда она в герметичной упаковке), поэтому к магазину никаких претензий: быстрая доставка, качественный товар, за всё время только две единицы товара были с какими-то недоработками (в первом случае некачественная контактная гребёнка, этот - второй). Поэтому рекомендации больше к покупателям: перед включением желательно сначала внимательно осмотреть под микроскопом (ну или хотя-бы под лупой), проверить наличие заводских дефектов.

Відповісти

Олег (22.10.2019)

Доброго дня! Хочу щоб ви НАГОЛОСИЛИ на тому що наявність конденсатора між живленням мотора та землею є ОБОВ''ЯЗКОВОЮ(окрім того що це вказано на схемі підключення ). Тому що, не на всіх схемах в інтернеті він є і це часто не береться до уваги (як у моєму випадку). Інакше драйвер виходить з ладу(як у моєму випадку). Заздалегідь дякую)

Відповісти

Миланка (16.08.2019)

Свистят. Лотерея 50 на 50, купила два, один вообще не работает. Внимательно рассматривала и проверяла перед покупкой и всеравно попался один нерабочий.

Відповісти

admin (16.08.2019)

Привозите - заменим.

Відповісти

Миланка (26.08.2019)

Поменяли без проблем, за что спасибо. (если честно, еще не распаковывала даже)

Відповісти

Артем (30.05.2019)

драйвера рабочие пока юзаю 3 из 4-х , всё норм..
а насчёт траблов в пайке так это ко всем бюджетным китайским товарам относится.
я без предварительного осмотра подобные вещи не включаю.
Магазину спасибо!

Відповісти

Николай (10.05.2019)

Драйвера рабочие. Заказывал 2 штуки для подстраховки. Оба работают. Стоит отметить, что нужно соединить пины SLEEP и RESET.

Відповісти

Дзыба Виталий Анатальевич (04.05.2019)

Получил заказ быстро, все работает. Спасибо.

Відповісти

Валерий (24.03.2019)

Пришел нерабочий драйвер. Так как не разбираюсь где что пропаивать - это косяк, конечно. В удержание при включении не становится, но при приближении к подстроечному резистору слышно шум, что намекает что чип живой, а вот с обвязкой беда.

Відповісти

admin (25.03.2019)

Драйвер Вам заменим или вернем деньги.

Відповісти

Максим Красильников (09.03.2019)

Здравствуйте. Заказывал тут первый раз. Заказал два драйвера и одну нану. Пришло на следующий день и это плюс. Упаковка тоже годная и это тоже плюс. Нану проверил сразу и вроде норм. Перепрошивается во всяком случае. А вот с этими драйверами оказалось не всё гладко. Качество пайки очень хромает. На одной микросхеме драйвера закорочено несколько ножек (сопли при пайке). Хорошо, что обратил внимание при осмотре не подключив питание. Сделал фотографии этого безобразия на память. Сейчас вот не знаю как дальше поступить и будет ли оно работать в принципе если убрать эти сопли. Сопли то убрать для меня не проблема, но вот если после этого не будет работать то заказывать повторно? А где гарантия что при повторном заказе не придет аналогичное? Вы хоть визуально осматриваете перед отправкой?

Відповісти

admin (11.03.2019)

Стараемся просматривать, но проверять качество пайки каждой единицы товара, к сожалению, нереально.

Відповісти

Максим Красильников (11.03.2019)

Проблему с драйвером удалось решить самостоятельно. На самом деле было две проблемы. На чипе замкнуты ножки (залито оловом черезмерно), которые пришлось разомкнуть. Подстроечный резистор не пропаян в следствии чего на ноге 17 REF отсутствовало опорное напряжение (болтающаяся в воздухе нога опорного напряжения реагирует на помехи как антена и начинает нестабильно работать если поднести палец к чипу). Это пришлось пропаять. После всё заработало как нужно.
Заключение. Перед включением питания требует обязательного визуального осмотра, что бы исключить косяки пайки с возможными не хорошими последствиями.

Відповісти

Дима (27.02.2019)

В моем случае похоже попался паленый чип, работает только если установить ногу RESET на высокий уровень хотя в даташите написано "All STEP inputs are ignored until the RESET input is set to high". Ноги ENABLE и SLEEP ни на что не влияют, чип работает когда эти ноги просто болтаются в воздухе. Первое время работал пин DIRECTION, но уже перестал и мотор вращается теперь только в одну сторону независимо от лог. уровня.
В общем сомнительная микросхема как по мне, хотя бы из за её форм фактора - из за которого на чип проблематично налепить радиатор.

Відповісти

Островский Дмитрий (15.01.2019)

Пока не пробовал. Вообще не пробовал большую часть того что купил.

Відповісти

Хоменко Сергей (02.12.2018)

пропаял А4988 - заработало :) радиатор образел в размер - не коротит, не плата а набор самоделкина ;)

Відповісти

Хоменко Сергей (02.12.2018)

в догонку - из 4-х один бракованный со старта :(

Відповісти

Сергей (30.11.2018)

Все хорошо, но радиаторы по площади основания раза в два больше чипа, термоскотч криво наклеен на некоторые - коротит соседние элементы :(

Відповісти

Константин (03.10.2018)

Заказал три штуки. Прислали быстро. Два были упакованны в пакеты, третий завернут в бумагу (немного не аккуратно). У того, что был завернут в бумагу, радиатора не было.

Відповісти

admin (04.10.2018)

Приносим извенения за причененные неудобства - напомните, пожалуйста, при следующем заказе что бы Вам добавили радиатор в посылку.

Відповісти

Константин (04.10.2018)

Спасибо!
Драйверы отличные!

Відповісти

Годлевський Артем (16.04.2018)

Використав у своєму проекті без проблем, працюють добре. Товаром задоволений!

Відповісти

Ярослав (02.02.2018)

Подключал к нескольким моторчикам из разобранной оргтехники и остался удивлен - драйвер ничуть не нагрелся. Хотя термоклей, честно говоря, оставляет желать лучшего - не полностью закрывает радиатор. Так что в случае продолжительной работы с мощными двигателями, лучше клеить на отдельно купленную термопрокладку.

Відповісти

Александр (12.01.2018)

Не пойму зачем видео, возможно парень показывает как паять штырьки?

Відповісти

Мацибора Олег Анатольевич (14.09.2017)

Драйвер очень хорошего исполнения, пайка деталей качественная, подтеков нет, исполнение на очень высоком уровне. Рекомендую всем.

Відповісти

Мозес Василий (12.08.2017)

Добрый день!
И мне тоже интересно ка заставить шаговик изменять направление вращения по нажатию кнопки. Или для этого обязательно покупать CNC-шилд?
Тоже использовал библиотеку accelstepper, драйвер А4988. шаговик - небольшой двигатель то ли от принтера то ли от сканнера (проводов - 4). В одну сторону - без проблем крутится....

Відповісти

admin (14.08.2017)

Для изменения направления вращения используйте вход DIR

Відповісти

Юліан (06.08.2017)

Отримав два таких драйвери. Усе акуратно запаковано. Усе робоче. Доставка- мегашвидка.

Виникло запитання.
Підключено: Mega 2560+драйвер A4988+кроковий двигун від матричного принтера Epson EM-286 + потенціометр.
Написано простий скетч який заставляє кроковий двигун крутитися із змінною швидкістю - в залежності від стану потенціометра.
Проблема у тому, що після зупинки (потенціометр в нижньому крайньому положенні) двигун встає на утримання і відповідно починає сильно грітися... Як заставити ардуіну "відпустити" кроковий двигун?

Відповісти

admin (07.08.2017)

При нулевой скорости отключать драйвер сигналом EN.

Відповісти

Юліан (07.08.2017)

От спасибі!
Тепер все працює як слід!

Відповісти

Юліан (09.08.2017)

Допоможіть, будь-ласка, ще однією порадою - якою командою запустити реверс двигуна (наприклад по зміні стану входу ардуіно - LOW-HIGH)?
Якщо не важко - підкажіть на основі цього простенького скетчу (див.нижче)
Бібліотека AccelStepper by Mike McCaluey
драйвери:
A4988 - цей в пріоритеті
або L298N.

#include
#include

int val = 0;
AccelStepper stepper;

void setup()
{
Serial.begin (9600);
pinMode (A5, INPUT);
pinMode (A1, INPUT);
pinMode (A7, OUTPUT);
digitalWrite(A7, HIGH);
stepper.setMaxSpeed(4500);

}

void loop()
{
val = analogRead(A5);
val = map(val, 0, 1023, 0, 4500);
stepper.setSpeed(val);
stepper.runSpeed();

if (val == 0 && val < 2)
{
digitalWrite(A0, HIGH);
}
else
{
digitalWrite(A0, LOW);
}
}

Відповісти

Цокало Мирослав (24.03.2017)

Все работает, оперативность магазина на грани фантастики, рекомендую.

Відповісти

Цымбал Александр Леонидович (20.01.2017)

Отличные драйвера. Не знаю как там работают оригиналы или другие - этот со своей задачей на 100% справляется. Качаю nema 17 на 1.2 ампера - без напряга.

Відповісти

Сергей (26.12.2016)

Драйвер замечательный. Ни чем не хуже "фирменного" аналога. Магазину - спасибо. Сервис - на высоком уровне

Відповісти

Олег Гир''я (30.11.2016)

Чудовий магазин, приємні ціни.Останнім часом скуповуюсь тільки тут

Відповісти

Суходольский Дмитрий (21.05.2016)

Оперативная работа, заказ оформил, через день получил, цена +, покупкой доволен.

Відповісти

Андрей (04.03.2016)

Все работает

Відповісти

Петренко Евгений Александрович (10.10.2015)

Заказывал в этом магазине в первый раз,после оплаты,доставили за день! Драйвера в конструкцию еще не ставил,но работоспособность проверил,работают как надо,главное соблюдать все рекомендации по подключению,на все неиспользуемые выводы должны быть поданы соответствующие лог. уровни,иначе будет барахлить или вообще не заработает.Видел в нэте видео об этих драйверах якобы на микрошаге они не точны,все зависит от двигателя.есть моторы которые не способны правильно отрабатывать микрошаг,и в этом я лично убедился.

Відповісти

Александр (02.06.2015)

Заказал, получил. Драйвера работают, всё хорошо.

Відповісти

Михалюк Дмитрий (21.03.2015)

Оперативная работа, цена прийнятная, покупкой доволен.

Відповісти

Денис Фляга (27.02.2015)

моторы nema17 - даже не нагрелся! Спасибо магазину, ребята вы круть!

Відповісти

Швецов Евгений Евгеньевич (20.02.2015)

Все работает. Подключил моторы nema17 драйвер немного грееться но работает адекватно.
Рекомендую.

Відповісти
