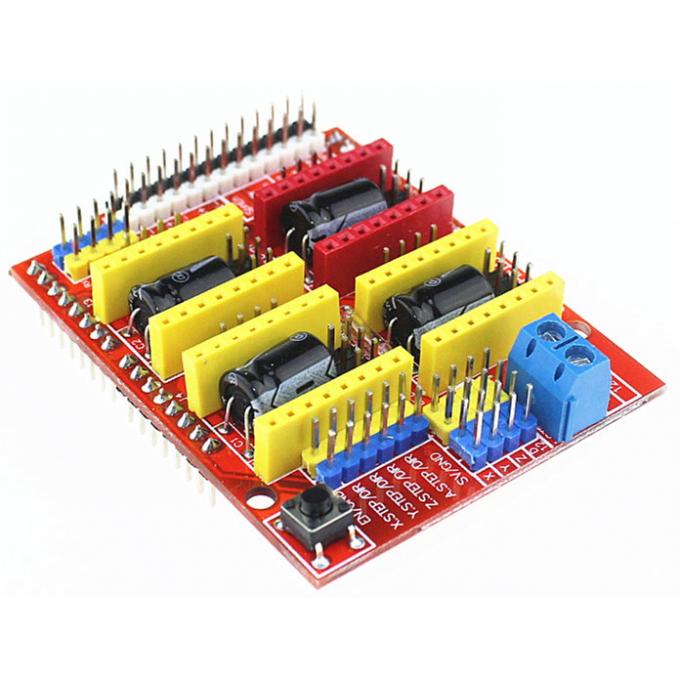

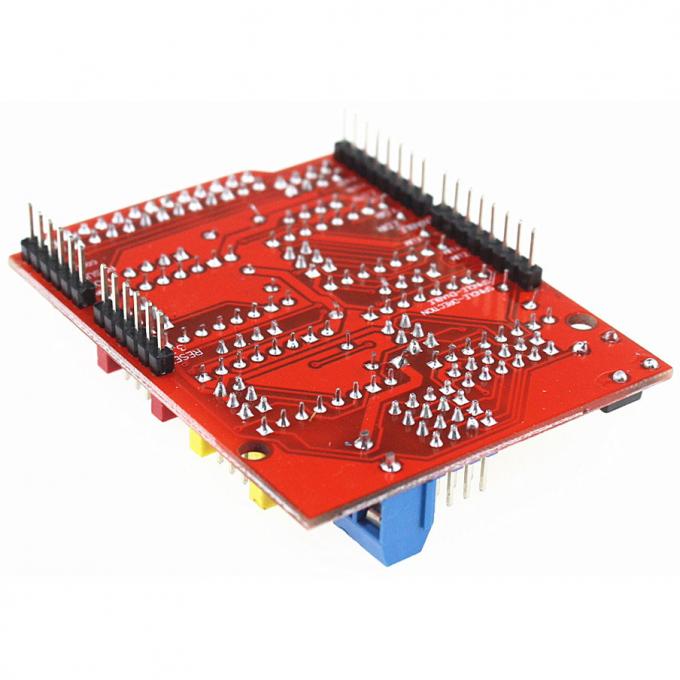

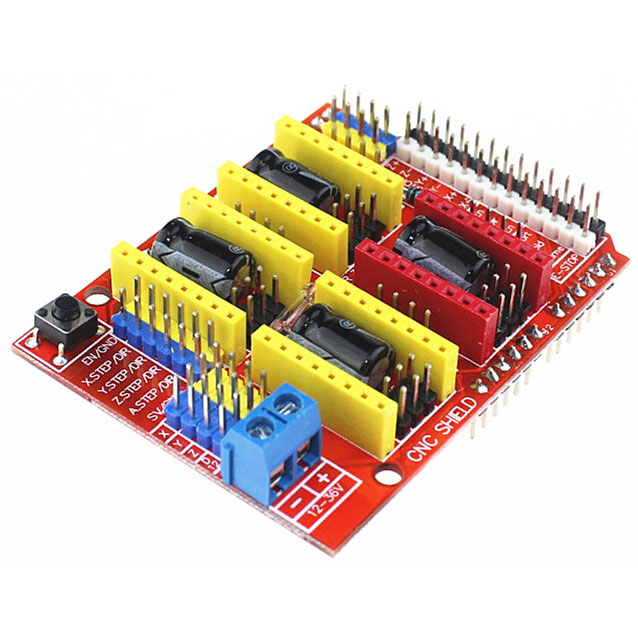

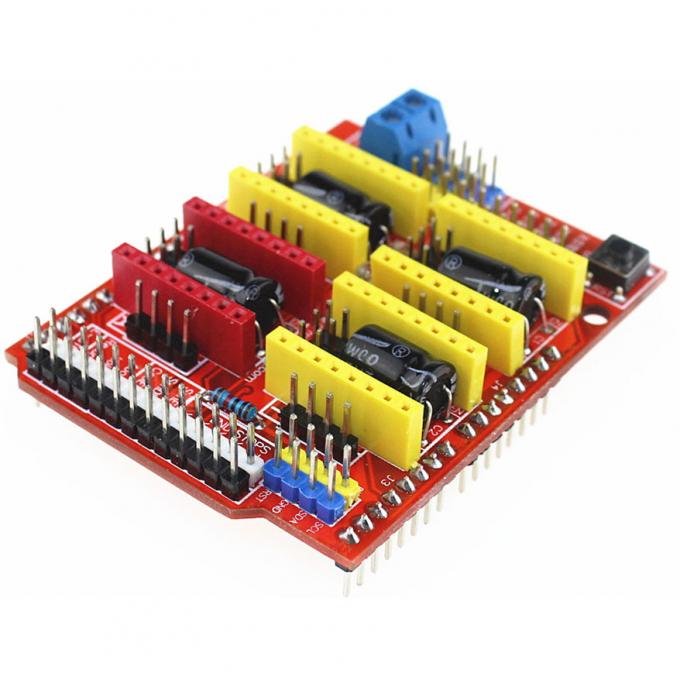

Новий шилд для побудови верстатів ЧПУ, 3D принтера або гравіювального верстата. Розрахований на застосування драйверів двигунів A4988 / DRV8825. Чотири слоти можуть управляти чотирма A4988 використовуючи всього 8 цифрових портів. Іншими словами, тепер можна на Arduino UNO побудувати повноцінний верстат.
Розпіновка плати розширення:
8: Дозвіл роботи, активний низький
7: Z. DIR (напрямок вісі керування Z)
6: Y. DIR (напрямок вісі керування Y)
5: X. DIR (напрямок вісі керування X)
4: Z. STEP (керування Z-вісі)
3: Y. STEP (керування Y-вісі)
2: X. STEP (керування X-вісі)
Примітка: При установці A4988 модуля потрібно дотримуватися обережності. В разі неправильного встановлення драйвер і контролер виходять з ладу!
Підключення двигуна: 2А, 2B група (Червоний, Зелений), 1A, 1B група (Синій, Жовтий),
Якщо хочете змінити напрямок, потрібно змінити полярність однієї групи, наприклад поміняти місцями 2А і 2B ..
Відгуки покупців про Шилд 3D принтера v.3.0
Артем (30.05.2019)
шильд рабочий, мне всё нравится.
по поводу 4-й оси - она настраевается перемычками , либо копирует одну из 3-х осей либо садится на управление шпинделем.
клепаю свой станочек , пока в процесе...
спасибо магазину.
Здравствуйте.
Делаю ЧПУ станок, потому купил данную плату. По электронике пока все работает, но механическая часть станка еще не готова. Поставил прошивку GRBL 1.1f. Вроде бы там ось z должна быть переставлена местами со шпинделем, но я еще ось z не сделал.
Здравствуйте,
Ребята, кто использовал данный шилд, в связке с Arduino Mega 2560 и драйверами A4899?
Подскажите пожалуйста какую версию GRBL лучше использовать в этом случае?
Здравствуйте.
У меня есть подобный шилд и на нем написано CNC Shield v3.0
У вас какая версия?
Он разработан для прошивки GRBL (конкретно под ЧПУ), которая поддерживает 3 оси. 4-тая ось клонирует любую из трех.
Пока что не реализована в прошивке GRBL управление 4-й осью отдельно.
Можете в описание эти данные добавить и дать ссылки на выше указанную прошивку и программы для управления ей. GRBL Controller, G-code Sender.
